Sujet : Question schéma L.M.T. Nouveau De Clément  Le 12-03-2017 à 10:02 sta

    Bonjour à tous,

    J'ai récemment croisé une L.M.T. 96 ( lien ici: https://www.doctsf.com/gr… ) et la présence de deux 6V6G m'a piqué la curiosité : quelqu'un pourrait-il m'aider à savoir s'il s'agit ou non d'un montage en push-pull? Et quelle serait donc la puissance de sortie RMS? (certains devineront peut-être l'idée que j'ai derrière la tête...)


Sujet : Question schéma L.M.T. Nouveau De Clément  Le 12-03-2017 à 10:07 sta

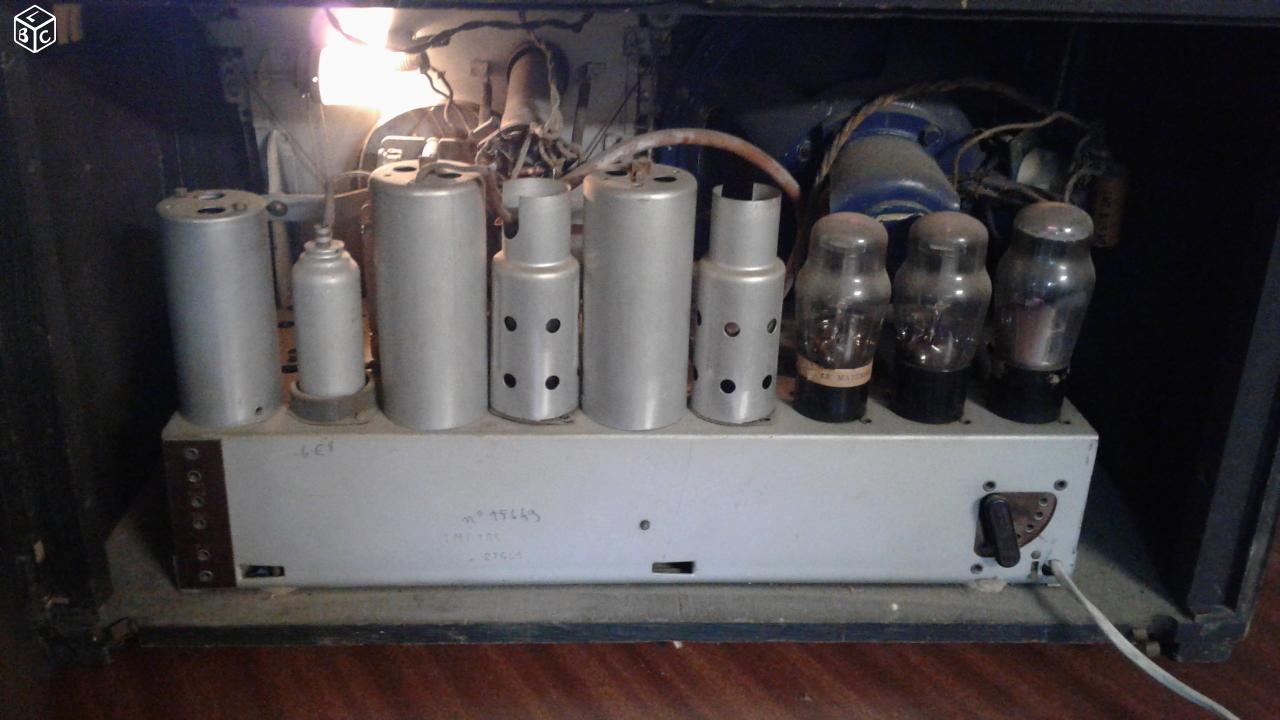

    PS : Voici les deux seules photos à ma disposition pour l'instant :




Sujet : Question schéma L.M.T. Nouveau De stockfish  Le 12-03-2017 à 16:50 sta

    Bonjour
    D'après ce site : http://hubert.frappier.fr… les 6v6 sont plutôt montées en parallèle. Regarder le cablage du ts pour confirmer.


Sujet : Question schéma L.M.T. Nouveau De stockfish  Le 12-03-2017 à 17:02 sta

    LMT semble adepte de ses montages parallèles. Voici le 86 de la même époque impliquant cette fois des 6F6 ->

 Fichier
.PDF



Sujet : Question schéma L.M.T. Nouveau De Michel87  Le 13-03-2017 à 08:36 sta


    Bonjour,

    Quels sont les avantages de la mise en // de tubes sur l'étage de sortie par rapport à un montage push-pull ?

    Le coût du TS ?


Sujet : Question schéma L.M.T. Nouveau De bthiry  Le 13-03-2017 à 09:20 sta

    il n'y a pas besoin d'un étage déphaseur-> économie d'un tube
    transfo de sortie plus simple


Sujet : Question schéma L.M.T. Nouveau De stockfish  Le 13-03-2017 à 09:20 sta

    Bonjour
    Le son reste bon même si une lampe vient à flancher.
    Curieux de savoir si sur le 96, il y a aussi le fameux filtre 9000 Hz présent sur le 86 et déjà évoqué sur ce forum.


Sujet : Question schéma L.M.T. Nouveau De Michel87  Le 13-03-2017 à 10:37 sta


    Bonjour,

    Effectivement, il y a une économie à réaliser. Pourquoi ce schéma est-il si peu répandu?

    Et puis, stockfish évoque le filtre 9000Hz. De quoi s'agit-il ?


Sujet : Question schéma L.M.T. Nouveau De stockfish  Le 13-03-2017 à 13:52 sta

    Il s'agissait d'un composant évoqué sur ce fil http://www.tsf-radio.org/…
    jcj et F6CER avaient fort justement fait remarquer que 9 kHz était l'écart minimal séparant deux stations PO.
    J'en avait conclu que si les signaux hf de ces deux stations parvenaient à se faufiler dans l'étage bf, une intermodulation pouvait peut-être se produire par différence et provoquer un sifflement à 9000 Hz dans le hp. Le filtre aurait été chargé de l'évacuer.
    Bon, aujourd'hui dans notre désert hertzien actuel en po, on aurait bien du mal à observer son action pour confirmer cette hypothèse.
