Glossaire Technique
AFC
 Automatic Frequency Control. Voir CAF....
Mot
Définition
AFCAutomatic Frequency Control. Voir CAF.
AGC
 Automatic Gain Control. Voir CAG....
Mot
Définition
AGCAutomatic Gain Control. Voir CAG.
Ajustable
 Qui peut être ajusté. Par extension, nom...
Mot
Définition
AjustableQui peut être ajusté. Par extension, nom donné aux potentiomètres destinés aux réglages internes, ou encore aux condensateurs ajustables.
AM
 Amplitude Modulation (MA, modulation d’a...
Mot
Définition
AMAmplitude Modulation (MA, modulation d’amplitude en français).
Antifading
 Voir CAG, Fading....
Mot
Définition
AntifadingVoir CAG, Fading.
AT
 Entrées fréquemment siglées sous cette f...
Mot
Définition
ATEntrées fréquemment siglées sous cette forme d’abréviation pour respectivement Antenne et Terre (sous forme de prise arrière en général).
Baxandall
 Circuit de correction de tonalité compor...
Mot
Définition
BaxandallCircuit de correction de tonalité comportant un réglage par deux potentiomètres séparés (graves et aiguës). Du nom de son concepteur.
BCL
 Pour BroadCasting Listener en anglais. D...
Mot
Définition
BCLPour BroadCasting Listener en anglais. Désigne tout récepteur radio y compris les anciens postes à tubes.
BE
 Bande Etalées. Généralement une petite p...
Mot
Définition
BEBande Etalées. Généralement une petite partie des OC étalée sur toute la largeur du cadran afin de procéder à une sélection des stations plus facile. Les plus courantes: Bande de 13m, 29m, 49mètres. Equivalent à Band spread (Etalement de bande).
BF
 Tout ce qui concerne la Basse Fréquence:...
Mot
Définition
BFTout ce qui concerne la Basse Fréquence: Amplificateur BF, correction BF (voir tonalité, contre-réaction), sortie BF...
BLU
 Bande Latérale Unique. Type de modulatio...
Mot
Définition
BLUBande Latérale Unique. Type de modulation dont la porteuse a été supprimée. SSB en anglais pour Single Side Band. Il ne reste que deux bandes latérales pouvant être exploitées, les bandes inférieure et supérieure. Elle nécessite la re-création de la porteuse à la réception.
Boitier de condensateurs
 Boitier en tôle regroupant plusieurs con...
Mot
DéfinitionEn image
Boitier de condensateursBoitier en tôle regroupant plusieurs condensateurs ayant des fonctions différentes (filtrage, découplages, liaison...). Ce type de boitier très utilisé dans les années 30 conduit à un câblage touffu et ayant un comportement moyen en HF (Voir boîte à condos dans le patoisant).boitecondo-i.jpg
CAF
 Contrôle Automatique de Fréquence. Systè...
Mot
Définition
CAFContrôle Automatique de Fréquence. Système permettant de rattraper la dérive en fréquence des circuits de réception HF (dérive en température d'oscillateur), notamment en FM (Modulation de Fréquence) à l'aide d'une tension issue du détecteur de rapport et commandant une diode varicap par exemple.
CAG
 Commande Automatique de Gain. Permet d'a...
Mot
Définition
CAGCommande Automatique de Gain. Permet d'ajuster les niveaux d'amplification du tube HF et des tubes MF par une tension détectée proportionnelle à la force du signal reçu. (voir aussi Fading, CAG retardée, détection).
CAG retardée
 Ou CAG différée. Circuit spécifique (en ...
Mot
Définition
CAG retardéeOu CAG différée. Circuit spécifique (en général avec 2 diodes de détection, 1 pour la BF, 1 pour la CAG), permettant son action qu'à partir d'un certain seuil de signal antenne (réception maximale en dessous de ce seuil).
Condensateur de découplage
 Condensateur ayant pour rôle d'écouler l...
Mot
DéfinitionEn imageEn schéma
Condensateur de découplageCondensateur ayant pour rôle d'écouler la composante alternative d'un signal vers la masse (ou la haute tension). Découplage haute tension (d'un diviseur résistif par exemple) ou de cathode de lampe (polarisation automatique). On ne doit retrouver à ses bornes qu'une tension continue. (voir aussi filtrage, plus adapté à la haute tension).decouplage-i.jpgdecouplage.gif

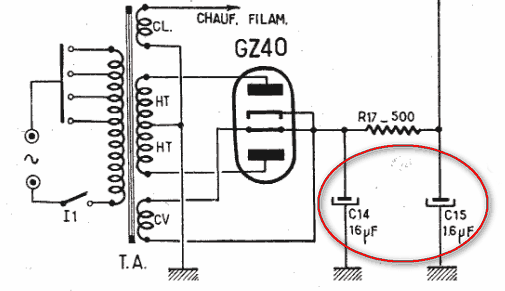

Condensateur de filtrage
 Condensateur destiné à filtrer la haute ...
Mot
DéfinitionEn imageEn schéma
Condensateur de filtrageCondensateur destiné à filtrer la haute tension en sortie de valve. Son contrôle se doit d'être quasi systématique afin d'éviter toute explosion liée à sa fuite et entrainant la surchauffe. En général il y en a au minimum deux, l'un en sortie de valve, le second après une résistance, une self de filtrage ou encore l'excitation du HP qui sert alors de self de filtrage tout en générant la magnétisation de la culasse du HP.filtrage-i.jpgfiltrage.gif
Condensateur de liaison
 C'est un condensateur dont le rôle est d...
Mot
DéfinitionEn imageEn schéma
Condensateur de liaisonC'est un condensateur dont le rôle est de ne transmettre que la partie alternative d'un signal. Il relie souvent le circuit plaque de l'étage N-1 au circuit grille de l'étage N. Son isolement en continu doit être parfait.liaison-i.jpgliaison.gif
Construction amateur
 Poste construit par les précurseurs de l...
Mot
Définition
Construction amateurPoste construit par les précurseurs de la radio, dans les années 20, généralement des Radio-Amateurs du club des 8. Dans les années 30, postes construits à partir d'éléments séparés et standards, vendus en tant que pièces détachées. Un peu comme un assembleur de PC à l'heure actuelle.
CV
 Condensateur Variable. Composant permett...
Mot
DéfinitionEn imageEn schéma
CVCondensateur Variable. Composant permettant l'accord sur l'émission à recevoir. Accorde à la fois l'étage d'accord antenne et l'oscillateur sur les postes des années 30. Accord par deux CV différents sur les postes batteries (accord antenne et oscillateur).cv-i.jpgcv.gif
DDP
 Différence De Potentiel ou encore tensio...
Mot
Définition
DDPDifférence De Potentiel ou encore tension aux bornes d'un élément.
Détection
 Circuit permettant, à l'aide d'une diode...
Mot
Définition
DétectionCircuit permettant, à l'aide d'une diode (tube, diode germanium, galène...) de générer l'enveloppe du signal HF ou MF en général en mono alternance (AM).
Diode
 Elément semi-conducteur (dans le sens ne...
Mot
Définition
DiodeElément semi-conducteur (dans le sens ne laisse passer le courant que dans un seul sens), qui peut aussi bien être un tube à vide qu'un semi-conducteur. Il peut être de puissance (redressement d'alimentation) ou de signal (diode germanium, silicium, tube...). La galène entre dans ce type de composant.
Etouffeur d'aiguës
 Circuit basique de contrôle de tonalité ...
Mot
Définition
Etouffeur d'aiguësCircuit basique de contrôle de tonalité consistant à mettre en série un condensateur et un potentiomètre (souvent dans le circuit plaque de la finale) afin de couper d'une manière progressive les fréquences hautes.
Excitation
 (HP à) Haut-parleur non muni d’un aimant...
Mot
Définition
Excitation(HP à) Haut-parleur non muni d’un aimant permanent (Champ magnétique généré par un courant redressé).
Fading
 Diminution ou augmentation de la récepti...
Mot
Définition
FadingDiminution ou augmentation de la réception HF liée aux variations des réflexions des ondes sur les couches atmosphériques. Concerne surtout les ondes courtes et dépend de l'activité solaire, de la propagation...)
FI
 Fréquence Intermédiaire (MF plutôt en fr...
Mot
Définition
FIFréquence Intermédiaire (MF plutôt en français, IF en anglais).
FM
 Fréquence modulée (modulation de fréquen...
Mot
Définition
FMFréquence modulée (modulation de fréquence, MF sur certains récepteurs français).
GDER
 Groupement pour le Développement des Emi...
Mot
Définition
GDERGroupement pour le Développement des Emissions Radiophoniques (construction sous licence donnant lieu à une taxation).
GO
 Grande Ondes (150 à 300 KHz) ou encore O...
Mot
Définition
GOGrande Ondes (150 à 300 KHz) ou encore OL (Ondes Longues). LW en anglais (Long Waves).
HF
 Tout ce qui concerne la Haute Fréquence:...
Mot
Définition
HFTout ce qui concerne la Haute Fréquence: étages HF, réception HF...
HP
 Haut-Parleur. Loudspeaker en anglais....
Mot
Définition
HPHaut-Parleur. Loudspeaker en anglais.
HP inversé
 HP dont l'aimant est placé du côté du cô...
Mot
Définition
HP inverséHP dont l'aimant est placé du côté du cône en carton et non à l'arrière. Généralement pour gagner de la place dans les postes à transistors et pour protéger la membrane avec un saladier plus fermé dans les électrophones.
HPS
 Haut Parleur Supplémentaire (sous forme ...
Mot
Définition
HPSHaut Parleur Supplémentaire (sous forme de prise arrière en général).
IF
 Intermediate Frequency (voir MF, FI)....
Mot
Définition
IFIntermediate Frequency (voir MF, FI).
Indicateur à ombre
 Galvanomètre dont l’aiguille est remplac...
Mot
Définition
Indicateur à ombreGalvanomètre dont l’aiguille est remplacée par une languette métallique masquant plus ou moins le faisceau lumineux d’une lampe d’éclairage (voir aussi oeil magique dont il est l'ancêtre).
Lampe
 Autre terme pour tube (voir aussi valve,...
Mot
Définition
LampeAutre terme pour tube (voir aussi valve, anglais).
MA
 Modulation d’amplitude (AM en anglais po...
Mot
Définition
MAModulation d’amplitude (AM en anglais pour Amplitude Modulation), extension à inter M/A (interrupteur marche/arrêt).
MF
 Moyenne fréquence (voir aussi FI, IF). ...
Mot
Définition
MFMoyenne fréquence (voir aussi FI, IF). Modulation de fréquence sur les premiers appareils équipés et transformé ensuite en FM pour éviter la confusion avec Moyenne Fréquence.
Musicalpha
 Contraction du nom du premier HP de la m...
Mot
DéfinitionEn image
MusicalphaContraction du nom du premier HP de la marque, Le Musical, des années 26-27. Musical PHA (P.Huguet d’Amour) deviendra l'un des plus grands constructeur de HP par la suite. Le Huget à la place de Huguet est une coquille d'imprimerie !musical-pha.jpg
NIB
 (New In Box) Neuf et en boite d’origine,...
Mot
Définition
NIB(New In Box) Neuf et en boite d’origine, généralement pour des tubes (anglicisme).
NOS
 (New Old Stock) Stock ancien neuf (angli...
Mot
Définition
NOS(New Old Stock) Stock ancien neuf (anglicisme).
OC
 Ondes Courtes (3 MHz et au delà (jusque ...
Mot
Définition
OCOndes Courtes (3 MHz et au delà (jusque 30 MHZ)). SW en anglais (Short Waves).
Oeil magique
 Tube indicateur d’accord à secteurs lumi...
Mot
Définition
Oeil magiqueTube indicateur d’accord à secteurs lumineux (voir aussi indicateur à ombre).
OL
 Ondes Longues. Voir GO. Abréviation util...
Mot
Définition
OLOndes Longues. Voir GO. Abréviation utilisée aussi pour Oscillateur Local.
OM
 Ondes Moyennes. Voir PO. Désigne égaleme...
Mot
Définition
OMOndes Moyennes. Voir PO. Désigne également un radioamateur.
OTC
 Pour Ondes Très Courtes. La notion va...
Mot
Définition
OTCPour Ondes Très Courtes. La notion varie évidemment selon l'époque. Si elle correspond de nos jours aux fréquences mesurées en GHz (Giga Hertz), dans les années 20 c'était l'équivalent de nos ondes courtes actuelles ou des années 50.
Pastille Citroën
 Voir aussi piste fusible. Pastille de ci...
Mot
Définition
Pastille CitroënVoir aussi piste fusible. Pastille de circuit imprimé ronde et coupée par un chevron. Initialement ouvert, elle est souvent en parallèle sur une piste fusible. Une simple boule de soudure permet de rétablir le circuit en piste fusible. Utilisée abondamment par Philips.
Piste fusible
 Piste de circuit imprimé volontairement ...
Mot
Définition
Piste fusiblePiste de circuit imprimé volontairement rétrécie à un endroit pour fondre en cas d'intensité anormale. Voir aussi pastille citroën.
PO
 Petites Ondes (525 à 1605 kHz) ou encore...
Mot
Définition
POPetites Ondes (525 à 1605 kHz) ou encore OM (Ondes Moyennes). MW en anglais (Middle Waves).
Polarisation
 Action de polariser correctement un tube...
Mot
Définition
PolarisationAction de polariser correctement un tube, un transistor. Alias définir sont point de fonctionnement au repos afin d'amplifier dans sa zone linéaire.
Pontet
 Strap amovible pour mesurer le courant d...
Mot
Définition
PontetStrap amovible pour mesurer le courant dans un circuit. Présent sur certains appareils BF par exemple pour mesurer le courant de repos.
Potentiomètre
 Résistance munie d’un curseur (et éventu...
Mot
Définition
PotentiomètreRésistance munie d’un curseur (et éventuellement de prises intermédiaires) avec axe accessible de l'extérieur.
PPS
 Périodes par seconde. Identique à Hertz....
Mot
Définition
PPSPériodes par seconde. Identique à Hertz.
PU
 Pick Up. Entrée pour un pick-up externe ...
Mot
Définition
PUPick Up. Entrée pour un pick-up externe (ou interne, sous forme de prise arrière en général). Par extension entrée modulation externe.
Queue de cochon
 Condensateur de très faible valeur (quel...
Mot
Définition
Queue de cochonCondensateur de très faible valeur (quelques pF) formé par deux fils rigides torsadés.
Rectifier Tube
 Tube redresseur (voir aussi diode)...
Mot
Définition
Rectifier TubeTube redresseur (voir aussi diode)
SPIR
 Syndicat Professionnel des Industries Ra...
Mot
Définition
SPIRSyndicat Professionnel des Industries Radio-électriques (fondé dans les années 20), chargé d'établir les plans de fréquences.
SSB
 Voir BLU....
Mot
Définition
SSBVoir BLU.
TA/TB
 Rencontré principalement sur le matériel...
Mot
Définition
TA/TBRencontré principalement sur le matériel allemand: TA=TonAbnehmer (platine tourne-disque), TB=TonBand (magnétophone).
TE
 Tension d'Essai (condensateurs): La tens...
Mot
Définition
TETension d'Essai (condensateurs): La tension continue maximale théorique pour laquelle le condensateur a été conçu. (voir aussi TS, TP).
TGO
 Très Grandes Ondes. Se trouve souvent su...
Mot
Définition
TGOTrès Grandes Ondes. Se trouve souvent sur d'anciens postes à batteries pour des bandes allant au delà des GO. Les notions de gammes de fréquences de l'époque n'étaient pas celle des années 30, les ondes courtes étant à l'époque à leur balbutiement (câblage trop lâche et trop capacitif).
TM
 Télégraphie Militaire. Nom attribué par ...
Mot
Définition
TMTélégraphie Militaire. Nom attribué par extension aux premières lampes européennes (4 broches 0,7A).
Tonalité
 Correction du son, de la BF par un circu...
Mot
Définition
TonalitéCorrection du son, de la BF par un circuit spécifique modifiant la courbe de réponse. (voir aussi contre-réaction, Baxandall, étouffeur d'aiguës...)
Tous courants
 Poste économique dans la mesure où il ne...
Mot
Définition
Tous courantsPoste économique dans la mesure où il ne dispose pas de transformateur. Ces appareils sont dangereux à dépanner sans prendre un minimum de précautions: au moins un réel transformateur d'isolement. Ils peuvent pour certains fonctionner sur secteur alternatif et/ou continu. Le sélecteur de tension, s'il existe, utilise une régulatrice à broche multiples (voir tubes-brochages) ou un auto-transformateur (secteur alternatif uniquement). Dépanner ces appareils en direct sur le secteur est une hérésie.
TP
 Tension de Pointe (condensateurs): La te...
Mot
Définition
TPTension de Pointe (condensateurs): La tension de pointe continue sous laquelle le condensateur peut travailler dans un temps court. (voir aussi TS, TE).
TS
 Tension de Service (condensateurs): La t...
Mot
Définition
TSTension de Service (condensateurs): La tension nominale continue de fonctionnement. (voir aussi (TE, TP). Abréviation pour transfo de sortie sur certains schémas.
Tube
 Tube à vide, tube électronique. (voir au...
Mot
Définition
TubeTube à vide, tube électronique. (voir aussi lampe, valve, vacum tube...)
URF
 Union Radiophonique de France (construct...
Mot
Définition
URFUnion Radiophonique de France (construction sous licence).
Vacum tube
 Voir Tube....
Mot
Définition
Vacum tubeVoir Tube.
Valve
 Tube en français (voir aussi lampe, tube...
Mot
Définition
ValveTube en français (voir aussi lampe, tube).
Varicap
 Diode que l'on utilise toujours en polar...
Mot
Définition
VaricapDiode que l'on utilise toujours en polarisation inverse (tension positive sur la cathode) afin d'utiliser sa propriété de barrière (zone de déplétion) qui donne une capacité variable en fonction de la tension appliquée. La tension maximale inverse avoisine les 30 volts et part de zéro. Au plus la tension inverse est élevée, au plus la capacité est faible.
