Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 31-01-2017 à 21:08 sta  Bonjour à tous, je suis en train de restaurer une radio Philips BF532A. Les lampes suivantes m'ont été envoyées testées : valve EZ80, preampli BF EBC41 et ampli BF EL41. Le problème est le suivant , manque de puissance même avec le volume au maximum en position PU ou radio. De plus mais je ne sais pas si cela a un rapport , l'œil magique EM34 s'allume mais ne varie pas quelque soit la puissance de réception . Merci a tous pour votre aide.  Fichier .PDF

Sujet : Manque de puissance BF532A Nouveau De Manutsf67  Le 31-01-2017 à 21:25 sta Salut Pierre Pour commencer, il faudrait mesurer les tensions autour de la EL41; tension plaque, écran et cathode As-tu remplacé le condensateur de liaison C33 ? (Bien que les symptômes soient plutôt une distorsion) On traitera le problème de l'œil magique après... Manu

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 31-01-2017 à 23:06 sta Bonsoir. Avez vous mesuré les tensions présente sur les tubes. 80% des pannes proviennent d'une alimentation défectueuse. Il faut mesurer avec un voltmètre à tubes ou à haute impédance la valeur des tensions indiquées sur votre schéma. Sur des vieux postes comme celui ci la majorité des composants passifs, hors les condensateurs micas, sont à remplacer car hors tolérance. Mettre des lampes testées se fait une fois que l'on a vérifié tous les composants passifs. Enfin pour en terminer, travailler sur un récepteur équipé de tubes Rimlocks suppose qu'il faut avoir une grande confiance dans ce genre de tube. Depuis longtemps j'ai abandonné la restauration de ce type de matériel, tubes avec courant grille quand ils chauffent. Depuis longtemps j'ai donné avec plaisir mon stock de tubes Rimlock et Transcontinental.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 01-02-2017 à 09:19 sta Bonjour à tous, tout d'abord merci pour ces conseils. Je testerai çà ce we. Pour répondre à Manu , j'avais testé C33 au capacimètre et la valeur semblait correcte, c'est à dire 10 nF. Cordialement. Pierre

Sujet : Manque de puissance BF532A Nouveau De caseveck  Le 01-02-2017 à 10:17 sta je ne vois pas en quoi differes les rimlock des autres tubes tous on leur qualité et leurs defauts le tout et de savoir faire les mesures corrects et de repecté les valeurs,j'ai des clients qui ont des postes équipé de rimlock et ils en sont super contents

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 01-02-2017 à 18:48 sta C'est certain mais je fais surtout dans le matériel de réception, d'émission et de mesure Kaki de provenance US et Angleterre. On y trouve peu de Rimlock, c'est le moindre que l'on puisse dire. J'utilise à 99% des tubes octal, noval, miniature et américain. Quand aux défauts sur les différents type tubes, en 30 ans de restauration et vente de matériel civil et kaki j'ai pu en voir des vertes et des pas mures. Depuis j'ai fais le tri à la suite de l'expérience accumulée.

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 01-02-2017 à 19:36 sta Rien à dire sur les rimlock, ce sont des tubes très fiables.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 01-02-2017 à 22:57 sta Bonsoir, finalement j'ai pu mesurer les tensions sur L4 (EL41) , voir pièce jointe. La radio fonctionne parfaitement mis a part cette faible puissance sonore. Le problème peut il venir du transfo ou du HP en lui même ?  Fichier .PNG

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 02-02-2017 à 14:01 sta cela ne va pas du tout. il y a une tension positive sur la grille. vous devriez trouver environ 0 V sur la grille et 6.1 V sur la cathode Arrêtez tout et remplacez d'urgence le condensateur de liaison. vérifiez la résistance de cathode qui doit faire 150 par rapport à quoi avez-vous mesuré ?

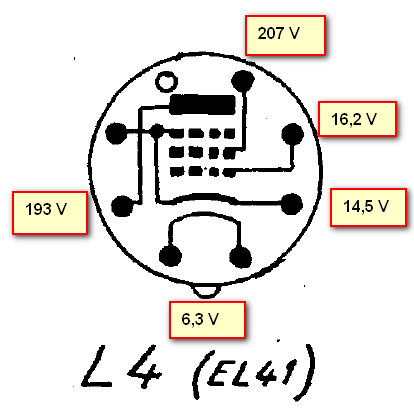

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 02-02-2017 à 19:48 sta Bonsoir, les tensions ont été mesurées par rapport à la masse du chassis

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 02-02-2017 à 19:50 sta Ca ne change rien, vous courrez à la catastrophe si vous ne changez pas la capa de liaison. La tension de G1 est tout à fait anormale et va mettre la EL41 hors service ou encore le transfo d'alim.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 02-02-2017 à 20:33 sta Excusez mon ignorance, je suppose que la capa de liaison est C33 ?

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 02-02-2017 à 21:13 sta Messieurs , un grand merci à vous tous. Je viens de remplacer le condensateur C33 et la radio refonctionne parfaitement et le son est maintenant très fort avec le potentiomètre de volume au maximum. Ce forum est formidable et rempli de gens passionnés. Il ne me reste plus qu'a régler ce problème d’œil magique qui s'allume mais ne varie pas du tout quelque soit la puissance de réception. Mais c'est un détail. Cordialement

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 02-02-2017 à 21:22 sta oui c'est C33. par sécurité changez aussi C34. ensuite re-mesurez vos tensions.

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 02-02-2017 à 21:29 sta pour l'oeil , vérifiez C30, C24, R14, R18. ces condensateurs doivent être absolument sans fuite

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 03-02-2017 à 21:53 sta J'ai remplacé C30 et C34 , R21 et R22. L’œil s'allume correctement mais ne varie pas. Lorsque j’éteins le poste je vois l’éventail de l’œil qui se ferme doucement. Les tensions sont conforme par rapport au schéma. Par contre il 'y a aucune indication de tension pour la grille. Je suppose que cette tension doit varier en fonction de la réception, mais dans quelle proportion et quelle valeur ?

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 03-02-2017 à 22:23 sta avez-vous contrôlé R14 et R12 (et pas R18 comme écrit précédemment ...j'avais mal vu)

Sujet : Manque de puissance BF532A Nouveau De omale 13  Le 03-02-2017 à 22:39 sta bonsoir max - 16 volt http://www.mif.pg.gda.pl/…

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 03-02-2017 à 22:46 sta bonsoir Jean-Luc,

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 03-02-2017 à 23:10 sta Oui j'ai vérifié aussi R12. Sur la grille j'ai -600mV par rapport a la masse du châssis Je suppose que l’œil est bon car si j’applique par l’intermédiaire d'une pile une tension négative de 9 Volts sur sa grille l’éventail s'ouvre presque en grand

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 03-02-2017 à 23:24 sta et R14 ?

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 03-02-2017 à 23:27 sta oui je viens de revérifier a l’ohmmètre Je ne comprends pas

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 03-02-2017 à 23:31 sta broches de la EM34 à nettoyer ?

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 03-02-2017 à 23:38 sta J'avais pensé à cette éventualité et donc vérifié, je pense faire l'essai avec des résistances neuves.

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 03-02-2017 à 23:48 sta vous mesurez avec quoi? quelle est l' impédance d'entrée de votre multimètre? mesurez la tension à la jonction R12 / R14 en l'absence de signal et sur une station puissante

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 00:25 sta Je mesure avec un multimètre numérique , donc avec une impédance élevée j'imagine. A la jonction R12/R14 j'avais 0 volts avec ou sans signal, puis l'espace de quelques secondes la tension est passée à environ -5 volts et l’éventail sur l’œil s'est ouvert. Et maintenant plus rien. Cela semble aléatoire , mauvais contact peut être ? Cela peut il venir d'une lampe défectueuse ( tube HF ou MF ) J'avoue que je ne comprend pas très bien comment fonctionne le CAG.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 10:43 sta Bonjour , pour répondre à la question mon multimètre a une impédance d’entrée de 10 Mohms

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 04-02-2017 à 11:23 sta la diode située dans la EAF42 détecte le signal prélevé au secondaire du second transfo MF. le + de ce signal est connecté à la masse . une tension négative modulée en basse fréquence apparait à la jonction S13-R13 R13 vehicule cette tension modulée vers l'interrupteur SK3 et l'ampli . R12 y est connecté et transmet cette tension négative modulée vers l'oeil via R14. C30 filtre la modulation pour éviter que l'oeil bette au rythme de la modulation basse fréquence. C24 fait de même. via R3 la tension négative( et d'autant plus négative que le signal est puissant) est appliqué à la grille de L1. Donc son amplification diminue en fonction de la puissance du signal reçu. il doit y avoir une mauvaise soudure ou une coupure intermittente de R12 ou R14...

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 04-02-2017 à 11:24 sta ... véhicule ... .... que l'oeil batte....

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 11:47 sta Merci beaucoup pour cette explication très claire. Ce forum est passionnant pour des néophytes comme moi Je vais donc changer R12 et R14

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 12:58 sta L' oeil reste immobile après remplacement de R12 et R14 Pourtant l’œil a l'air d’être bon , testé avec une alim variable , il y a l'air d'avoir 2 sensibilités Une première moitié de 0 à 3 volts et l'autre moitié de 3 à 15 volts. Je sèche Soit le CAG ne fonctionne pas , soit sa tension est écroulée. Les tubes HF ou MF peuvent ils être en cause ? Faut il réaligner les transfos MF ? Ne peut on pas revoir les valeurs de résistance en fonction du poste ?

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 04-02-2017 à 13:31 sta oui, la EM34 possède deux secteurs de sensibilité différente. tout se passe comme si la ligne de CAG n'était pas connectée ou interrompue quelque part... or le poste fonctionne bien apparemment. Mesurez la tension détectée directement à la jonction S13-R13 ou à l'autre extrémité de R13, en absence de signal et sur une station puissante. Si cette tension varie, on doit en retrouver la variation sur la grille de l'oeil. Ne pas toucher aux transfos MF

Sujet : Manque de puissance BF532A Nouveau De HLJ  Le 04-02-2017 à 13:44 sta Bonjour, Vous pouvez mesurer la tension de CAG sur la résistance R12 de 1,5 M normalement vous devez trouver des deux côtes la même valeur qui doit varier si vous êtes syntonisé sur un émetteur ou sans réception dans le souffle. Ensuite la même valeur de tension doit se retrouver de l'autre côté de la résistance R14 de 2,2 M sur la grille de la triode de l'EM34. Si la tension CAG est présente d'un côté de R12 puis d'effondre, il faut suspecter les composants résistances est condensateurs de la ligne CAG : R12, C24, C8. R14 et C30 temporisent les variations de tension sur la grille de l'EM34, mais comme on n'a pas de courant dans le circuit grille, on ne doit pas observer de chute de tension avant et après R14 Meilleures salutations. HLJ

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 17:36 sta Je vais regarder ça Mais ma question va vous paraitre idiote , mais un poste peut il fonctionner sans CAG ?

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 04-02-2017 à 17:51 sta oui, en fonction du défaut sur la ligne CAG, soit il reçoit plein pot et sature sur les stations puissantes, soit très faiblement.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 18:37 sta Donc le CAG doit fonctionner car dans mon sous sol les stations puissantes en GO ( France Inter ou Europe 1 ) ne saturent pas et en OC je reçois correctement des stations lointaines

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 04-02-2017 à 19:08 sta Moi aussi, je voudrais bien recevoir France Inter en GO. Comment faire ?

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 19:09 sta Le condensateur C28 peut il être défectueux , c'est un condensateur mica de 100pF J'ai cru comprendre que les mica étaient très fiable

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 04-02-2017 à 19:15 sta désolé j'ai confondu France Inter et RTL

Sujet : Manque de puissance BF532A Nouveau De omale 13  Le 04-02-2017 à 19:37 sta re comme presque tous , les condo mica bien que fiable ne sont pas tous parfait surtout par les river ou absence de cire sinon panne rare, mais j'en et trouvé des mauvais

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 04-02-2017 à 19:41 sta Pas grave, juste l'occasion de sourire un peu sur une triste décision

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 05-02-2017 à 17:53 sta Bonsoir à tous , le problème de l’œil magique n'est toujours pas résolu. Je vais ouvrir un autre sujet sur le forum avec un titre plus en correspondance avec la panne. Et encore merci à tous pour vos conseils. Cordialement.

Sujet : Manque de puissance BF532A Nouveau De HLJ  Le 05-02-2017 à 18:16 sta Bonsoir, À quoi va servir d'ouvrir un nouveau fil de discussion, vous allez tout ré-expliquer, et on va vous répondre la même chose ... Avez-vous pu mesurer la tension de CAG sur R12 ? Est-elle présente, varie-elle en fonction de la puissance du signal de l'émetteur ? Cette tension comment se comporte-elle, chute-elle après R12 ? Ou après R14 ? Vous n'avez pas fourni de réponses à ces questions comment voulez-vous que nous vous aidions davantage ? Nous ne sommes pas devins, il faut nous fournir les mesures, des valeurs lues, pour que nous puissions vous donner nos conclusions. Meilleures salutations. HLJ

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 05-02-2017 à 18:37 sta Je suis tous vos conseils et je ne remets absolument pas en cause la compétence des membres de ce forum. Mais je pense que séparer le problème initial ( manque de puissance du à un condo de liaison fuyant ) et ce problème d’œil magique (qui selon moi est du a un autre problème et donc une panne différente ) sera plus clair pour un éventuel visiteur qui cherchera une réponse à ses questions. J'ai cru bien faire . J'ai du reste fait une synthèse dans l'autre fil en indiquant les composants remplacés suite aux conseils donnés sur ce forum. Je vais vérifier de suite ce que vous me demandez

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 05-02-2017 à 20:45 sta Bonsoir, ci joint un tableau des tensions relevés sur la ligne CAG. J'ai nettoyé le commutateur d'onde ainsi que le support de l’œil avec de la bombe spécial contact électrique. Une manipulation du commutateur, des lampes , ou de divers éléments sur le châssis ne permet par de revenir a une meilleure réception. Une question idiote , la lampe L2 (EAF 42) ou le transfo S13/C27 peuvent ils être défectueux ou déréglé Pierre.

Sujet : Manque de puissance BF532A Nouveau De HLJ  Le 05-02-2017 à 23:28 sta Bonsoir, Hélas je vous lis à 23h30, c'est un peu tard et je n'ai pas le temps de réflechir sur votre tableau de tensions, il y aura certainement demain quelqu'un pour s'y plonger ... Meilleures salutations. HLJ

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 05-02-2017 à 23:31 sta Une petite info complémentaire , en ayant débranché la grille de l’œil , la tension sur la ligne de CAG s'écroule quand mème au bout d'un moment passant de -20 V à -3 V , avec une baisse de volume. Il faut que j’éteigne le poste et que j'attende un peu pour que ca refonctionne a nouveau. Je soupçonne la lampe L2 ( EAF 42 ) notamment la diode Qu'en pensez vous ?

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 06-02-2017 à 00:30 sta il faudrait mesurer les tensions anode et G2 de L1 et L2 quand cela marche et quand cela ne va plus. d'après vos mesures soit R12 est coupée soit il y circule un courant qui écroule la CAG faites l'essai de débrancher C24 si pas mieux le reconnecter et débrancher C30 Si pas mieux, essayez de remplacer C8

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 06-02-2017 à 00:32 sta vérifiez aussi R7

Sujet : Manque de puissance BF532A Nouveau De Dominique ( en vadrouille )  Le 06-02-2017 à 10:44 sta J'ai déjà eu des problèmes avec une EAF42 qui présentait un problème au niveau de la grille écran. Court-circuit entre électrodes accentué à chaud... Le mieux serait d'essayer avec une EAF42 garantie sans problème pour lever le doute. Dominique.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 06-02-2017 à 12:59 sta Je vais faire les mesures sur L1 et L2 R12 , C28 , C24 et C30 ont été remplacés. J'avais vérifié R7 et la valeur était conforme. Pour lever le doute j'ai commandé une lampe EAF 42.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 06-02-2017 à 13:20 sta Encore une petite question. Puis je simuler une tension de CAG avec une alim de labo ( réglée à 10V par exemple et le + a la masse). Y a t'il un risque ? Excusez moi pour mon ignorance mais je suis débutant dans la réparation de TSF. Cordialement

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 06-02-2017 à 14:38 sta Oui, vous pouvez simuler la CAG avec une alim externe.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 06-02-2017 à 16:35 sta Je pense injecter une tension de - 10 volts entre S13 et R13 pour tester la CAG Est ce le point le plus approprié ?

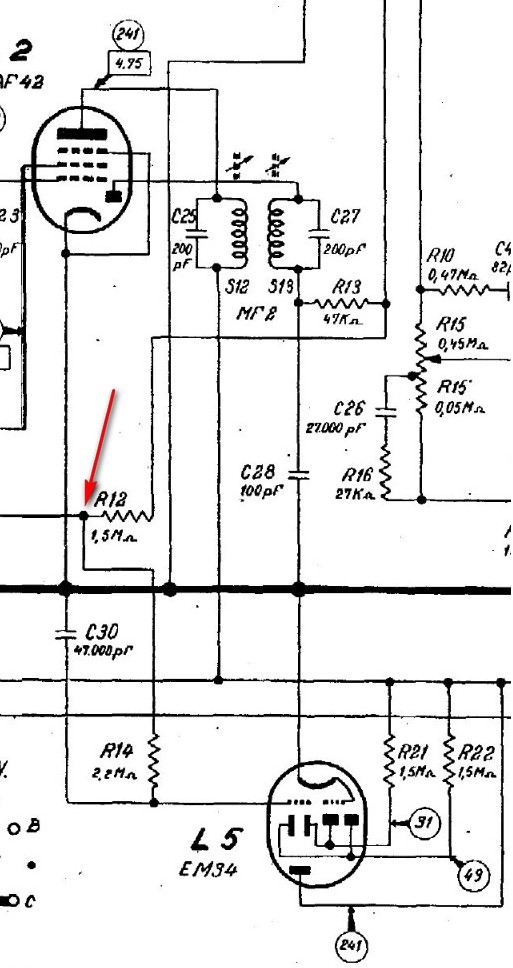

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 07-02-2017 à 10:00 sta Bonjour, j'ai remplacé R3,R12,R13,R14,C24,C28 et C30. La tension de CAG reste faible même après avoir débranché la grille de L5. Par contre si j'injecte une tension négative à la jonction de R12/R14 ( via une alim variable ), l’œil magique s'ouvre et se ferme en fonction de la tension. De plus cela fait varier la puissance du son. Je soupçonne la lampe L2 , notamment la diode de détection. Qu'en pensez vous ?. Merci. Cordialement.

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 07-02-2017 à 13:52 sta pour lever le doute, vous pouvez faire l'essai de remplacer la diode de la EAF42 par une diode au germanium, voire même au silicium. Si cela fonctionne la EAF42 sera effectivement en cause...

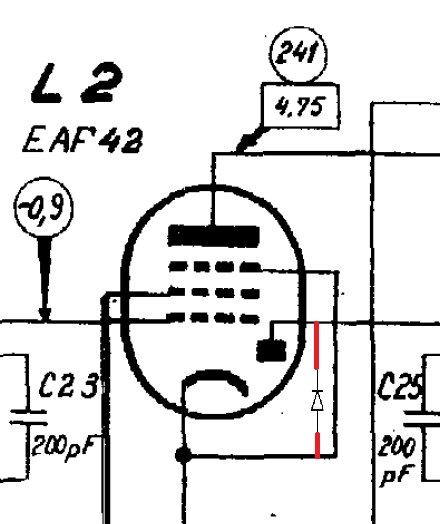

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 07-02-2017 à 15:12 sta La ligne de CAG est un circuit à haute impédance, vérifier aussi avec un milliampèremètre l'intensité consommée sur l'alimentation stabilisée, on doit trouver moins de 1mA.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 07-02-2017 à 15:39 sta Merci , donc si je câble une diode ( 1n4148 par exemple car je n'ai pas en germanium ) comme indiquée dans la capture jointe , ca devrait être bon ?

Sujet : Manque de puissance BF532A Nouveau De omale 13  Le 07-02-2017 à 16:19 sta re il me semble que la diode doit être dans l'autre sens

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 07-02-2017 à 16:24 sta comme indiqué par omale 13 la diode doit être dans l'autre sens. il faut déconnecter l'anode de la diode de la EAF42

Sujet : Manque de puissance BF532A Nouveau De omale 13  Le 07-02-2017 à 16:27 sta re salut Benoît

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 07-02-2017 à 16:40 sta Oups merci, c'est vrai que j'avais un doute. Le gros trait noir en gras est donc l'anode et la partie incurvée la cathode. J'essaie ce soir

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 07-02-2017 à 17:07 sta bonjour Jean-Luc !

Sujet : Manque de puissance BF532A Nouveau De Dominique ( en vadrouille )  Le 07-02-2017 à 17:34 sta Quand votre tension de CAG passe de de -20 volts à -3 volts, que fait la tension des grilles écrans ( 70 Volts ) commune aux deux tubes EAF42 et ECH81 ? Dominique .

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 07-02-2017 à 22:18 sta Bonsoir, J'ai fait l'essai avec une diode au silicium câblée en externe mais le résultat n'est pas concluant ( avec l'anode de la diode sur L2 dessoudée) La panne revient au bout de quelques minutes Voici les réponses aux questions posées. Le courant consommé sur l'alimentation stabilisée est d'environ 20µA, donc a priori aucun composant n'écroule la tension de CAG. C'est comme si la tension de CAG chutait brutalement lorsque l'appareil chauffe. Et lorsque le CAG chute , la tension des grilles écrans commune ( EAF42 et ECH81) passe de 80 à 65V . J'ai également fais l'essai avec une autre lampe L1 (ECH81) prise sur une autre radio, sans succès. J'attends la lampe L2 (EAF42) neuve que j'ai commandée en souhaitant que la panne vienne de là. Après je ne sais plus quoi faire. La radio fonctionne mais bon comme je suis un perfectionniste j'aimerai bien que l’œil magique varie. Quoiqu'il en soit j'ai beaucoup appris en vous lisant et je vous remercie pour vos précieux conseils et votre patience à tous vis à vis d'un néophyte comme moi. Et longue vie a ce forum passionnant. Cordialement. Pierre

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 09-02-2017 à 18:35 sta Bonsoir, je viens de monter la lampe L2 (EAF42) neuve reçue aujourd’hui. La panne provenait bien de là, maintenant le son est plus fort et l’œil magique s’éclaire presque entièrement même sur le second secteur de sensibilité, et même quand le poste est chaud. Il n'y a plus qu'a remonter l’électronique dans la caisse et trouver une place dans le salon pour cette vénérable TSF. Je suis super heureux. Et encore merci à tous pour vos précieux conseils. A bientôt Cordialement Pierre

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 09-02-2017 à 19:02 sta Bravo ! une question: avez-vous commuté le transfo sur 240V secteur ? Benoît

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 09-02-2017 à 19:10 sta Non , il est sur 220 Volts depuis que je l'ai. Pourquoi ?

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 09-02-2017 à 19:11 sta Placez-le en 240V, EDF monte la tension pour diminuer le courant.

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 09-02-2017 à 19:13 sta le secteur actuel (230V) est souvent beaucoup plus proche de 240V que de 220V... cela surchauffe les filaments inutilement, et explique peut-être le problème rencontré avec la EAF42. Benoît

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 09-02-2017 à 19:18 sta Très bien, j'ai encore appris quelque chose , je vais donc placer le commutateur sur 240V Mais le filament n'était pas couper sur la EAF 42

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 09-02-2017 à 19:22 sta Ah ben non, s'il était coupé ce serait aucun son sur toutes les gammes.

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 09-02-2017 à 19:22 sta Bonsoir, Ce qui augmente avec la tension EDF, c'est la facture.

Sujet : Manque de puissance BF532A Nouveau De Jacques (webmestre)  Le 09-02-2017 à 19:25 sta Faux, ce qui compte ce sont les kW.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 09-02-2017 à 19:25 sta Et oui , c'est vrai j'ai 234 volts d’après le multimètre

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 09-02-2017 à 19:27 sta la lampe surchauffait, cela explique peut-être son problème .... peut-être qu'elle fonctionnera avec le transfo sur 240V ?

Sujet : Manque de puissance BF532A Nouveau De pointcom  Le 09-02-2017 à 20:44 sta Bonsoir Jacques, Je ne vous suis pas, si la tension augmente, le courant augmente proportionnellement, c'est la loi d'ohm. Un radiateur de 2000 Watts prévu pour le 230 volts a une résistance de 26.45 à 245 volts, il consommera 2269.38 W respectivement les intensités (courant) seront de 8.70 A et 9.26 A Amicalement Jean Michel

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 09-02-2017 à 20:53 sta Bon dans tous les cas je peux mettre le sélecteur sur 240 V ?

Sujet : Manque de puissance BF532A Nouveau De bthiry  Le 09-02-2017 à 22:18 sta il faut !

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 09-02-2017 à 22:40 sta Bonsoir, Je plussoie le post de pointcom. Et déjà dix ans qu'EDF a changé les tensions à son avantage.

Sujet : Manque de puissance BF532A Nouveau De Dominique  Le 10-02-2017 à 11:55 sta Les EAF42 ont l'air d'être des tubes fragiles... Comme je l'ai dit plus haut, j'ai rencontré ce type de panne avec ce même tube il y a bien longtemps déjà... Dominique.

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 15-02-2017 à 10:49 sta Bonjour. Votre EM34 est elle NOS ou a t'elle beaucoup d'heures de vol ? Ce genre de tube vieilli mal et certain n'ont plus grande sensibilité. Avez vous contrôlez le vide dans votre EM34 ? S'il est imparfait le tube n'indiquera rien de bon.

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 15-02-2017 à 11:11 sta Bonjour, Comment contrôler le vide dans un tube?

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 15-02-2017 à 13:04 sta Bonjour, l' EM était celui qui était monté sur le poste quand je l'ai récupéré. Mais je confirme qu’après avoir changé l'EAF42 tout refonctionne parfaitement. L’œil brille parfaitement et s'allume complétement sur les stations fortes ( RTL ou Europe 1). Je ne savait pas que l'on pouvait tester le vide sur les tubes. Pour moi la seule solution c’était une inspection visuelle (absence de fissure ou de traces blanchâtre sur le verre a l’intérieur).

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 15-02-2017 à 14:30 sta Vous ne savez pas que l'on peut tester le vide sur un tube, malgré tout vous penser dépanner le matériel avec ce genre de composants, c'est dans l'air du temps. Pour contrôler le vide il existe des appareils qui se nomment lampemètres. en cherchant sur le Net avec ''Images'' vous aurez une possibilité d'en voir un grand nombre. Ces appareils ne servent pas que pour le contrôle du vide, d'ailleurs cela est une fonction accesoire, ils donnent certaines mesures effectuées sur les tubes, le courant sur les divers électrodes étant le principal. Le lampemètre est à l'utilisateur de tube ce que le fer à souder est au câbleur.

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 15-02-2017 à 21:27 sta Je pensais qu'un lampemètre servait uniquement a caractériser les lampes.

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 15-02-2017 à 21:38 sta Bonsoir, De mémoire, les lampemètres que j'avais utilisés ne comportaient pas cette fonction, mais il y a longtemps

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 15-02-2017 à 22:02 sta Bon j'avoue que je ne comprends pas très bien comment on peut tester le vide avec un lampemetre, je pensait que cet instrument ne permettait que de faire des mesures électrique

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 16-02-2017 à 00:52 sta Comme je l'ai noté plus haut le contrôle du vide n'est pas le premier 'boulot' d'un lampemètre, mais c'est utile. Le Metrix U61 permet son contrôle ainsi que le I-177. Il est facile de modifier un lampemètre dépourvu de ce contrôle en le rajoutant par un petit montage ne comprenant qu'un inter NF et une résistance à calculer. Personnellement je l'ai adapté sur un Metrix 310 CTR M et cela est bien utile. Page 9 pour l'explication.  Fichier .PDF

Sujet : Manque de puissance BF532A Nouveau De pierre91350  Le 16-02-2017 à 08:31 sta Bonjour, je vais lire cette documentation pour me familiariser sur cet instrument de mesure. En fait on vérifie le vide en effectuant des mesures électrique. Pierre

Sujet : Manque de puissance BF532A Nouveau De Michel87  Le 16-02-2017 à 11:53 sta Bonjour, Par quel moyen le contrôle du vide est il effectué sur ces lampemètres?

Sujet : Manque de puissance BF532A Nouveau De Pascal  Le 22-02-2017 à 20:11 sta Le contrôle du vide sur un lampemètre s'effectue en insérant dans la connexion grille une résistance de forte valeur. Normalement cette résistance est court-circuitée par un interrupteur NF (normalement fermé) momentané. En appuyant sur cet inter on met la résistance additionnelle en série dans la connexion grille. Si le tube à un mauvais vide, le courant anode varie dans une certaine proportion. Si le vide est bon le courant anode ne varie pas. Sur un métrix 310 il suffit de mettre ce montage en série avec la résistance R2 (10k). La résistance additionnelle à une valeur de 220k. Cela marche parfaitement.
