| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 15:51 sta |
|
Après la suppression de l'AM, et la désertification des ondes moyennes, et avant longtemps, des grandes ondes, l'arrivée prochaine de la norme DAB+ pour remplacer la FM, va, une fois de plus, condamner les récepteurs actuels à finir en déchetteries.
Cet état d'esprit strictement politique n'émanant que d'une influente minorité, il est grand temps de ressortir les outils, et de prolonger l'existence de tous ces vieux récepteurs FM auxquels nous somme tant attachés.
En passant par l'étape fer à souder, on peut encore se faire plaisir, et redonner encore une bonne espérance de vie, à tous ces vieux rossignols que nous aimons tant.
Cette réflexion a, après quelques gribouillages sur papier, quelques lignes de programmation, et quelques séances de fer à souder, débouché sur un bricolage présentable, qui remplit parfaitement les attentes initiales.
Emetteur FM Mono, 10 mW, pas de 100 Khz, couvrant de 88 à 108 Mhz. (préaccentution 50µs)
Le signal de sortie est suffisant pour une utilisation domestique, mais, les 10 mW ne sont qu'une base de départ.
Tout l'émetteur est réalisé par assemblage de petits modules façon ''Meccano'', usinées manuellement avec une micro-fraiseuse à très faible coût.
C'est une façon comme une autre de supprimer la gravure chimique des circuits imprimés, tout en restant totalement autonome dans la réalisation.

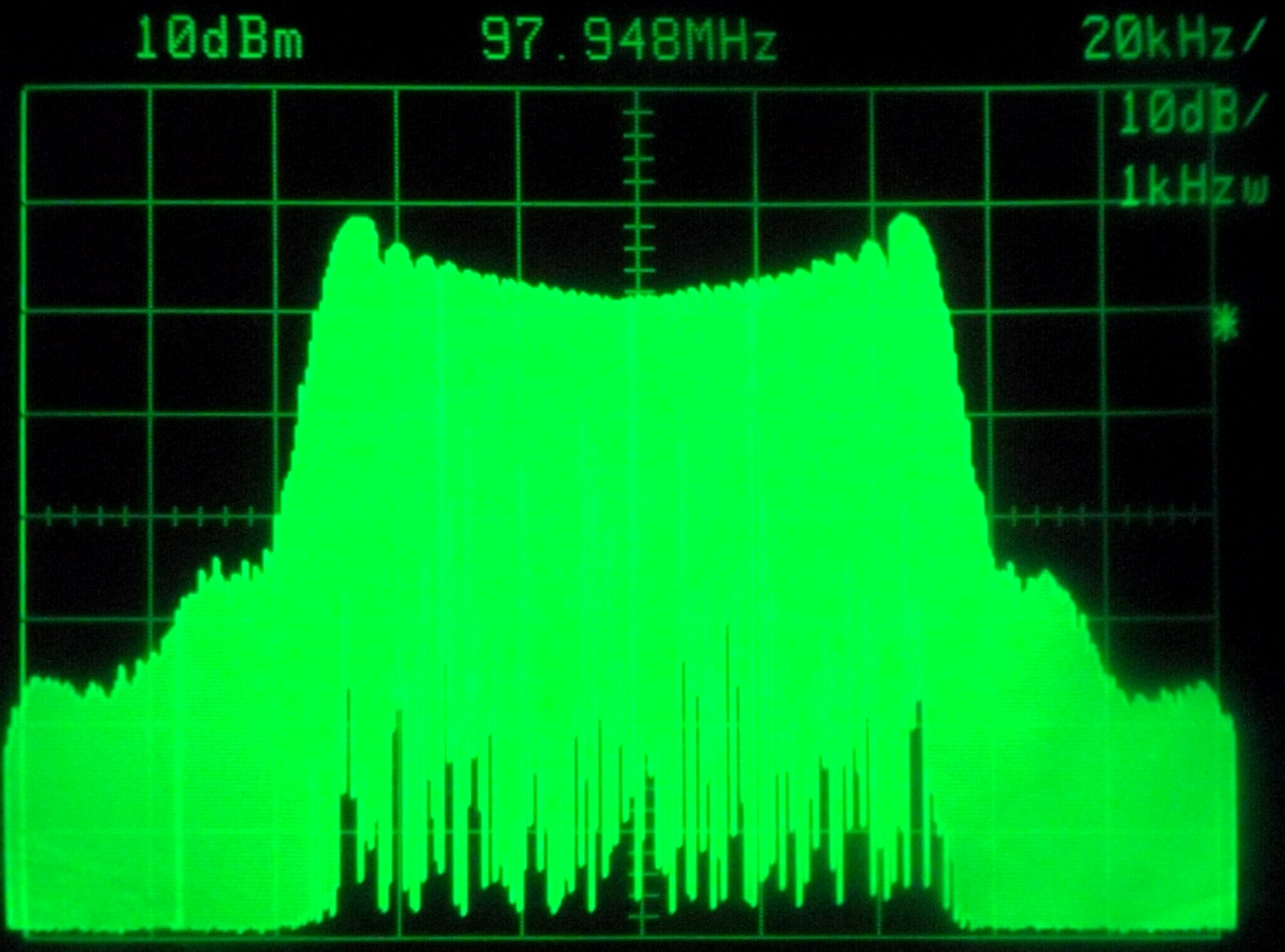

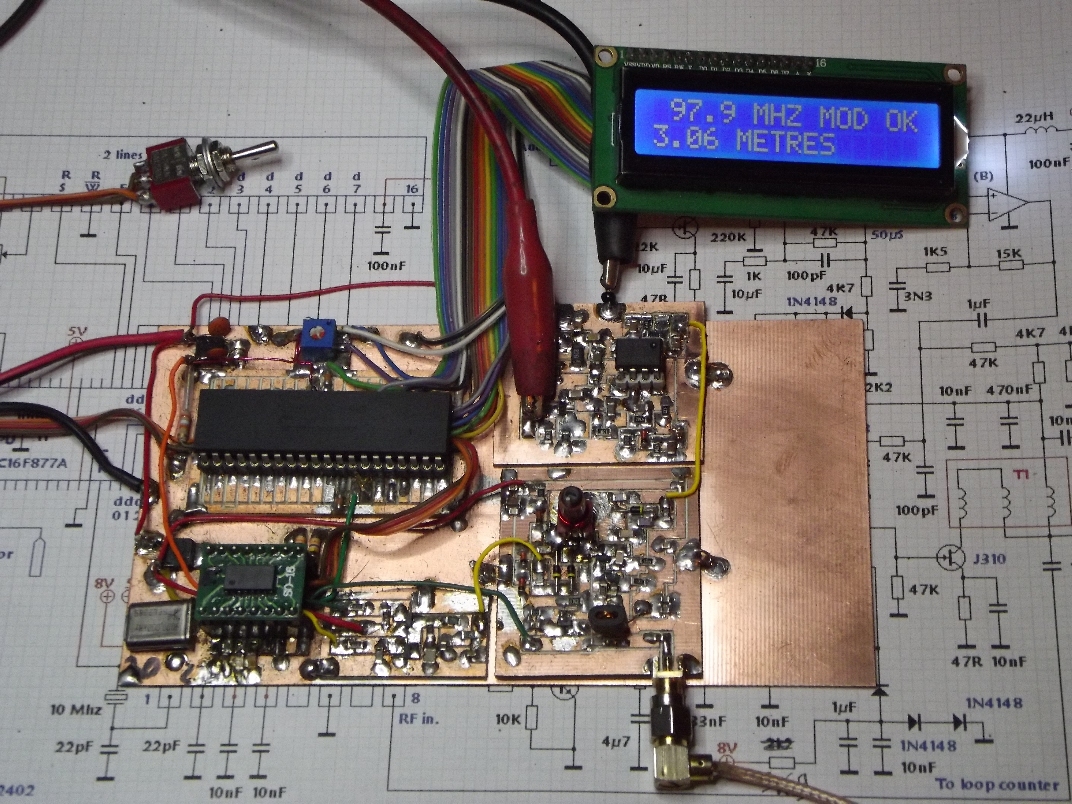

Les deux photos représentent une vue d'ensemble, avant mise en boite, et une vue spectrale du signal de sortie modulé en fréquence.
| |
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 15:58 sta |
|

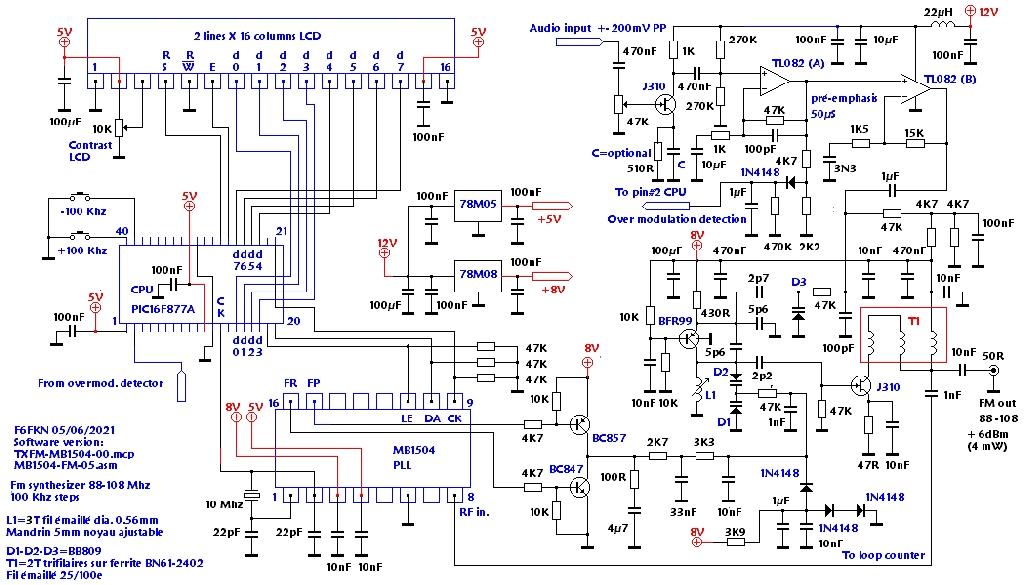

Et le schéma, au cas ou certains seraient intéressés...!
| |
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 16:03 sta |
|
Curieusement, le document Jpeg d'origine est parfait, mais subit des amputations partielles sur le forum.

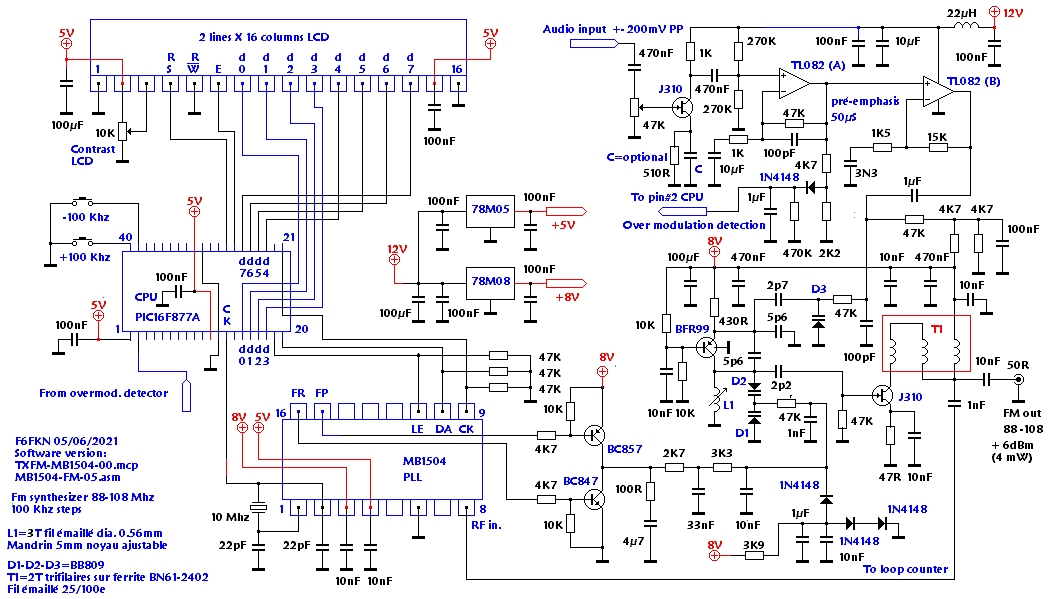

Nouvelle tentative au format GIF
| |
|
| Sujet : Petit bricolage préventif. Nouveau | De Jacques (webmestre) Le 11-06-2021 à 16:14 sta |
|
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 16:22 sta |
|
Rien à faire, de mon côté il manque des lignes en HD, alors que le GIF est parfait.
Inutile donc de garder inutilement deux schémas identiques.
Vous pouvez virer le HD.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De F6FLC Le 11-06-2021 à 19:28 sta |
|
chez moi, les trois sont parfaits
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 19:41 sta |
|
Sans doute un écart du à une différence de résolution graphique.
Le dessin en mode GIF est sans doute moins encombrant en mémoire, que la version HD en jpeg, qui n'apporte rien de plus.
Dommage que je n'aie pas fait plus attention, le transistor BFR99, sur le schéma est maintenant remplacé par un BFT92 (cms), et la puissance de sortie, côté SMA, est de 10 mW, sous 50 ohms.
Ce sont deux corrections qui n'apparaissent pas sur le schéma présent, mais sont maintenant à jour sur l'original.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De kiki37 Le 11-06-2021 à 19:52 cms |
|  |
Bonjour Blaireau
Curieusement, le document Jpeg d'origine est parfait, mais subit des amputations partielles sur le forum.
Clic droit sur l'image et "ouvrir dans un nouvel onglet et c'est OK
l'arrivée prochaine de la norme DAB+ pour remplacer la FM, va, une fois de plus, condamner les récepteurs actuels à finir en déchetteries.
Non la FM va cohabiter avec le DAB+
Non car contrairement à la TNT pour la télévision, la technologie DAB+ présente l’avantage de pouvoir coexister avec le mode de diffusion « traditionnel » de la radio, à savoir la bande FM. La radio numérique terrestre peut ainsi fonctionner de pair avec la diffusion FM, là où la TNT avait remplacé très rapidement la diffusion analogique de la télévision en France. Bien évidemment la réception de la radio DAB+ restera, comme pour la bande FM, totalement gratuite.
source ►https://www.csa.fr/Mes-services/Foire-aux-questions/Informer/La-reception-de-la-radio/La-bande-FM-va-t-elle-disparaitre
| |
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 11-06-2021 à 20:16 sta |
|
''Non la FM va cohabiter avec le DAB+''
Après le nuage de Tchernobyl qui s'arrête à la frontière, et les masques totalement inutiles contre le corniovirus, le pipeau gouvernemental est devenu tout particulièrement suspect à mes yeux.
Le président actuel va finir son année, et sera remplacé par un autre, dont on ignore encore les réactions, quand un conseiller, super grand spécialiste, va lui certifier qu'arrêter les émetteurs FM sera une formidable source d'économie pour notre pays, et une super rentrée de TVA, quand les quidams devront tout racheter.
Les politiques passent, les incompétents restent!
Un prof de Français m'avait demandé, un jour, de faire une dissertation sur mon avenir, en 4 pages.
J'ai rendu une feuille blanche avec un gros point d'interrogation, ce qui m'a valu une exclusion temporaire du cours de Français.
Et pourtant, 50 ans plus tard, connaissant maintenant ''mon futur de l'époque'', j'ai la preuve indiscutable que quoi que j'aurais pu écrire à l'époque dans ma dissertation, ça n'aurait été qu'un ramassis de suppositions totalement farfelues.
En ce qui concerne les certitudes de l'avenir, les homme politiques ne sont pas plus fiables que Pierre Dac dans son rôle de voyante extra translucide.
Mais, au moins, ce dernier nous faisait rire, et ne prenait pas ses délires au sérieux!
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Modérateur Forum TSF Radio Le 11-06-2021 à 20:50 sta |
|
svp évitez les dérives sur la politique, qui n'engagent d'ailleurs que vous.
On retourne au sujet initial.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Tango88 Le 11-06-2021 à 22:32 sta |
|
Bsr, mais non, la FM à court terme n'est encore pas morte. Vous pleurez avant d'être battu
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Tango88 Le 11-06-2021 à 23:08 sta |
|
Bsr Blaireau, les chinois vendent pour trois sous deux billes, de petits modules émetteurs FM avec affichage de la fréquence, qui résume bien ton schéma initial. Il suffirait d'ajouter en sortie, un petit ampli VHS accordé à un transistor pour obtenir 100 mW, largement suffisant pour faire ronronner nos chers tuners. J''en ai un et de plus ils sont stéréo et stables.
Par exemple :
 https://fr.aliexpress.com…
Bonne soirée ... Cdlt !
|
|
| Sujet : Petit bricolage préventif. Nouveau | De BRT95 Le 11-06-2021 à 23:29 sta |
|
Bsr.
Il existe des circuits-''les MMIC''-qui peuvent fournir jusqu’à +20dbm de 0 a 1ghz. Pas chers et sans accord. Un simple filtre passe bas et c'est ok.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Tango88 Le 12-06-2021 à 00:52 sta |
|
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Alfred Le 12-06-2021 à 07:03 sta |
|
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Modérateur Forum TSF Radio Le 12-06-2021 à 10:05 sta |
|
Suite à la remarque que j'ai faite hier soir à F6FKN (alias ''Blaireau'') j'ai effacé les messages d'injures et de menaces à mon égard de Mr Bernard Sanlis (alias ''Gaston'') restés sans réponses de ma part.
Je ne pratique pas la vulgarité et la grossièreté, et je fais juste remarquer que ce forum - comme d'ailleurs tous les forums techniques - évite les dérives sur la politique et autres sujets trop personnels.
Mon intervention était donc polie, et correspond à ce que souhaite le webmestre. Elle n'enlève rien aux qualités de ''Blaireau''.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De fa77157 Le 12-06-2021 à 10:26 sta |
|
Bonjour,
Belle réalisation de Mr Blaireau mais trop compliqué pour moi
Dans le même style il existe un module KT0803 pilotable avec un pic ou un Arduino
testé avec un pic et satisfaisant pour son fonctionnement
https://www.ebay.com/itm/…
Cordialement
| |
|
| Sujet : Petit bricolage préventif. Nouveau | De Blaireau Le 12-06-2021 à 10:32 sta |
|
Je vous avais répondu ''Au revoir, et toutes mes excuses pour le dérangement'', mais mes propos, pourtant fort polis, ont été inexplicablement escamotés.
Je vous suggère donc de virer la totalité de mes écrits, et des images qui les accompagnent, étant parfaitement conscient d'avoir fait un mauvais choix en les publiant ici.
Soyez en remercié par avance.
Au revoir!
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Jacques (webmestre) Le 12-06-2021 à 10:38 sta |
|
Vos propos n'ont pas été escamotés et restent plein d'intérêt.
1 seul message a été supprimé car il était le début d'un déferlement d'injures.
Mais si vous désirez nous quitter, libre choix à vous.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De FOXPAT54 Le 12-06-2021 à 13:07 sta |
|
Bonjour,
L'histoire de la dissertation de Blaireau me rappelle celle d' il y a une cinquantaine d'années concernant un camarade du lycée qui au lieu d'effectuer l'explication de texte concernant l'une des pensées de Pascal qu'il avait choisie, avait décrit la table sur laquelle Pascal aurait pu écrire cette pensée mais là ,il s'agissait de l'une des épreuves du bac de français ...
En ce qui concerne la réception de la FM sur mes postes à lampes, à mon niveau, j'en reste au module FM5, certes plus onéreux que les modules asiatiques ,mais je n'ai en fait que très peu l'occasion d'utiliser régulièrement mes postes à lampes en FM .
Cordialement.
Patrick.
|
|
| Sujet : Petit bricolage préventif. Nouveau | De dubus Le 12-06-2021 à 22:50 sta |
|
Bonsoir....
Je n'ai injurié personne et pourtant mes messages ont été supprimés aussi.....
Ce n'est pas le probleme.
Je comprends Blaireau :il imagine ,ameliore,réalise un projet radio ,dans l'esprit radioamateur ,je suppose....Il realise lui meme ce qu'il imagine et content ,le propose a ses pairs......
Tout ca pour lire que les chinois font aussi bien,et mieux....
Un petit trait d'humour et ca part en vrille.....
Blaireau a effectivement peut etre fait le mauvais choix....
Baucoup de gens ont fait le bon,on ne les lit plus ici.....
Ce forum est mort.......
D'autres forums évoluent ,fusionnent....
|
|
| Sujet : Petit bricolage préventif. Nouveau | De Modérateur Forum TSF Radio Le 12-06-2021 à 23:59 sta |
|
Lorsqu'on relit vos interventions d'hier soir, on est tout de même surpris de la gravité de vos propos à l'égard des administrateurs de ce forum.
Si vous ne respectez pas ces derniers, vous pouvez franchement aller ailleurs.
Je ferme ici le sujet.
|
|
|
