| Sujet : Composant électronique Nouveau | De Lou Le 02-04-2021 à 14:18 sta |
|
Bonjour à tous,
je cherche partout, habituellement chez Reichelt en Allemagne où je trouve toujours, ou alors en Chine, mais cette fois je ne trouve pas. Je viens voir ici à tout hasard, bien que c'est plus pour la tsf mais peut être que...
Il s'agit d'un microprocesseur, voyez en pièce jointe ce que c'est, (IC300).
Qui peut me renseigner pour trouver ça?
D'avance, merci.
| |
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 02-04-2021 à 14:33 sta |
|
J'ai agrandi la ref parce que IC-300 ce n'est pas parlant
| |
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 02-04-2021 à 14:35 sta |
|
Sinon, à par chez le fabricant de l'appareil, je doute qu'on puisse le trouver ailleurs
|
|
| Sujet : Composant électronique Nouveau | De bozec Le 02-04-2021 à 15:11 sta |
|
Bonjour
la ref de votre pièce est µPD70F 3033 voir datasheet en pièce jointe
cordialement Bozec
| |
|
| Sujet : Composant électronique Nouveau | De Lou Le 02-04-2021 à 16:40 sta |
|
Merci bozec pour le datasheet!
OK F6FLC, en effet IC300 c'était seulement pour montrer le composant en question, ce n'est pas sa référence.
Chez le fabriquant, j'ai pas eu de réponse.
En Chine, qu'est-ce qu'ils n'ont pas? Et pourtant, ça ils ne l'ont pas, je reste donc en pleine recherche.
|
|
| Sujet : Composant électronique Nouveau | De georgesgiralt Le 02-04-2021 à 18:10 sta |
|
Bonsoir,
A mon avis, c'est un LSI spécifique comprenant le micro processeur, de la RAM, et de la ROM avec le programme inscrit dedans pour le constructeur du produit fini...
Donc, si vous trouvez le fabriquant du µp il va vous dire qu'il n'a pas le droit de vous en vendre un parce que réservé au constructeur du produit...
C'est comme si vous demandiez à un sous-traitant de Citroën de vous vendre une partie de la carrosserie qu'il fabrique pour eux...
Moralité : si c'est lui qui est mort, ben .... poubelle.
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 02-04-2021 à 19:04 sta |
|
Voilà donc une mauvaise nouvelle

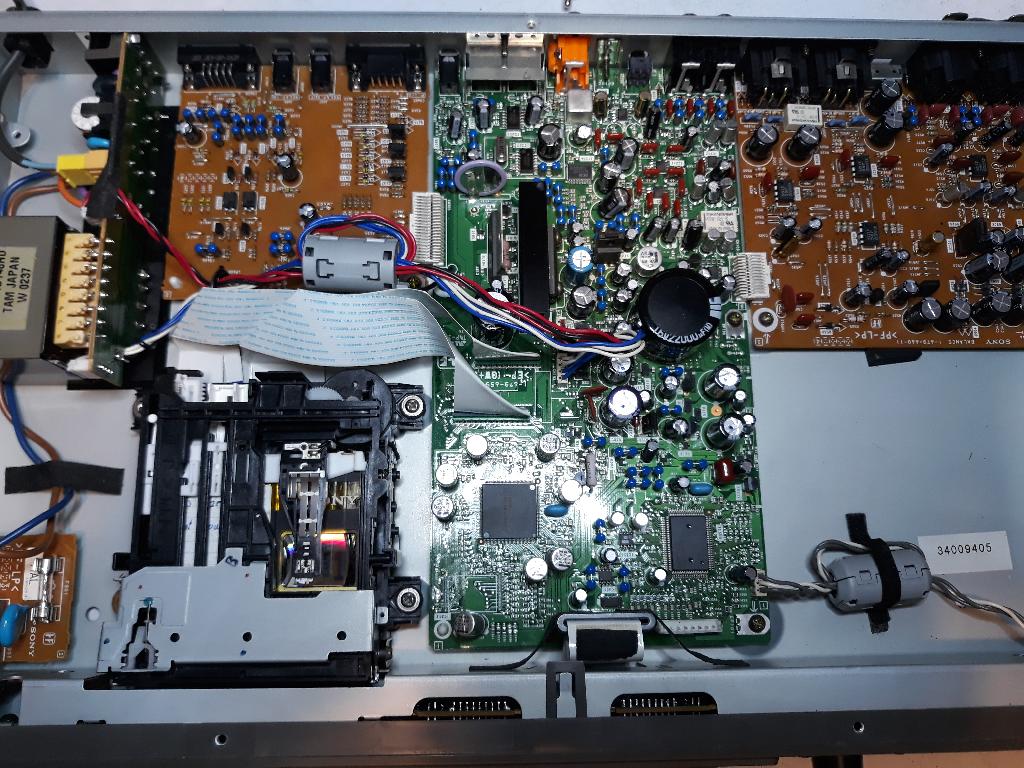

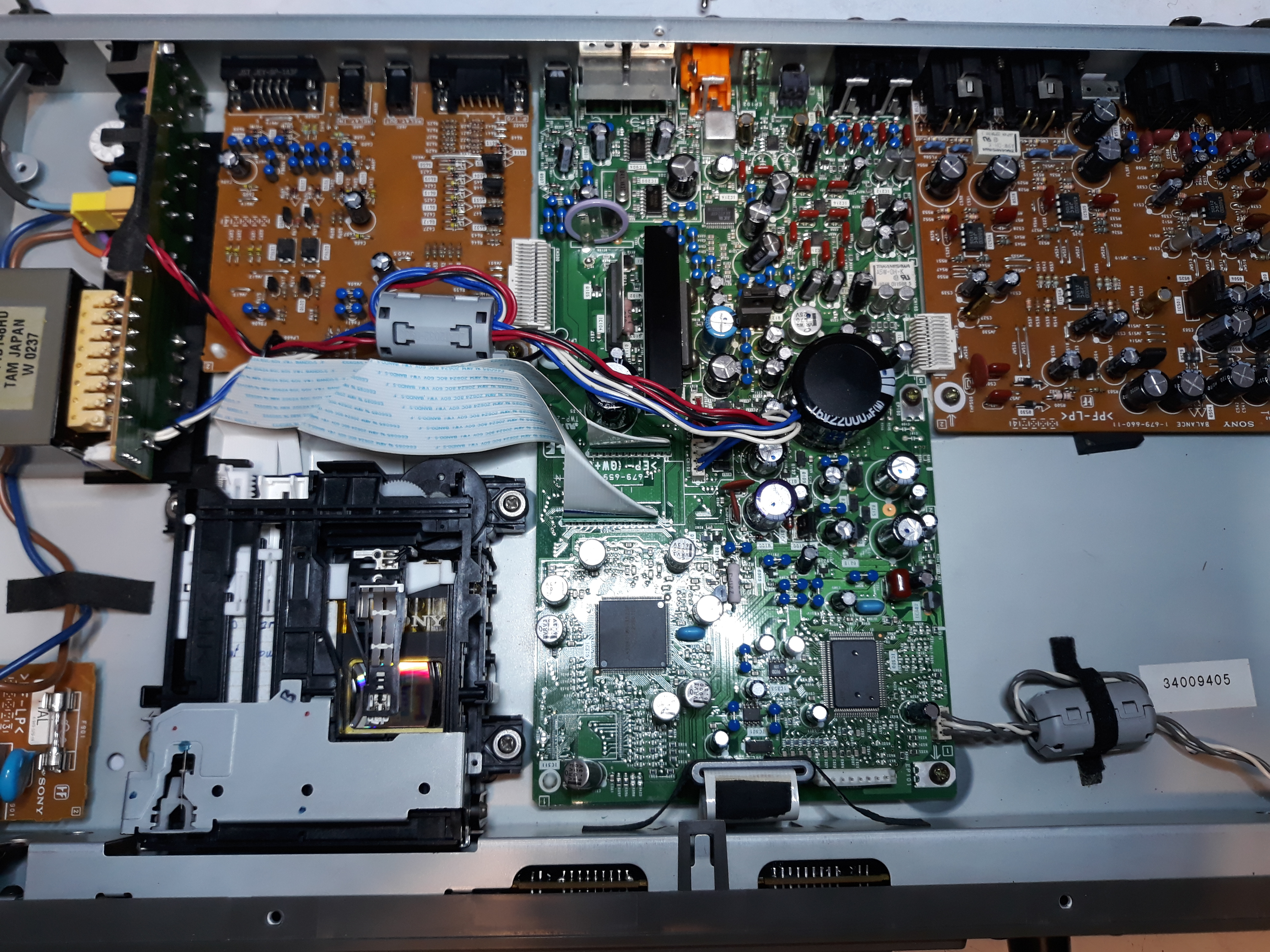

Je vais quand même le mettre de côté, sait on jamais que je trouve un jour, c'est quand même un bel appareil, un Sony MDS-E12
Mais tu as l'air de bien connaitre ce genre de composant, je peux envoyer le schéma, tu pourrais ainsi voir l'ensemble .
| |
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 02-04-2021 à 19:16 sta |
|
C'est sûr que c'est lui le coupable ?
c'est extrêmement rare
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 02-04-2021 à 19:33 sta |
|
Je pense que c'est lui le coupable car c'est lui qui contrôle un peu tout dans l'appareil, mais je peux me tromper car je me fixe peut-être un peu trop sur cette idée.
Qu'en penses-tu?
Le problème est qu'il n'y a pas de son aux deux sortie L et R
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 02-04-2021 à 23:23 sta |
|
oui, mais il suffit d'un couic quelque part pour le la sortie soit mutée
déjà, est-ce qu'il y a l'oscillation du quartz sur 38 et 39 ?
la tête descend bien toucher le disk ?
la sortie COAX OUT sort quelque chose ?
le compteur tourne en lecture ?
en simple DAC il fonctionne ? dans les deux sens ?
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 03-04-2021 à 11:47 sta |
|
Je peux déjà te dire que oui la tête descend bien et lit bien le disque, je peux aussi constater sur le barre graph en façade que la lecture se fait bien, et donc le compteur tourne en lecture, je peux aussi changer et choisir l'une ou l'autre piste sur le disque.
Pour les oscillations des quartz 38 et 39, je dois vérifier.
Je dois vérifier aussi la sortie coax out.
Que veux-tu dire en simple DAC?
Merci pour ton aide
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 03-04-2021 à 12:42 sta |
|
Bonjour,
si tout ça est ok, pas besoin de voir le quartz, ça marche
est-ce que le bargraph indique un niveau de modulation comme un VU-mètre ?
simple dac, c'est à dire entrée coax venant d'un autre appareil et sorties LR vers ampli
ou le contraire, entrées l/r venant d'une autre source et sortie coax
c'est comme que j'utilisais mon mini-disk pour convertir le lecteur blueray vers l'ampli analogique
ça vérifie si les convertos dac et adc fonctionnent
Michel...
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 03-04-2021 à 14:12 sta |
|
Bonjour Michel,
c'est un bargraph qui indique des leds horizontales qui donnent une indication comme un VU-mettre, une barre de leds pour L et une barre pour R

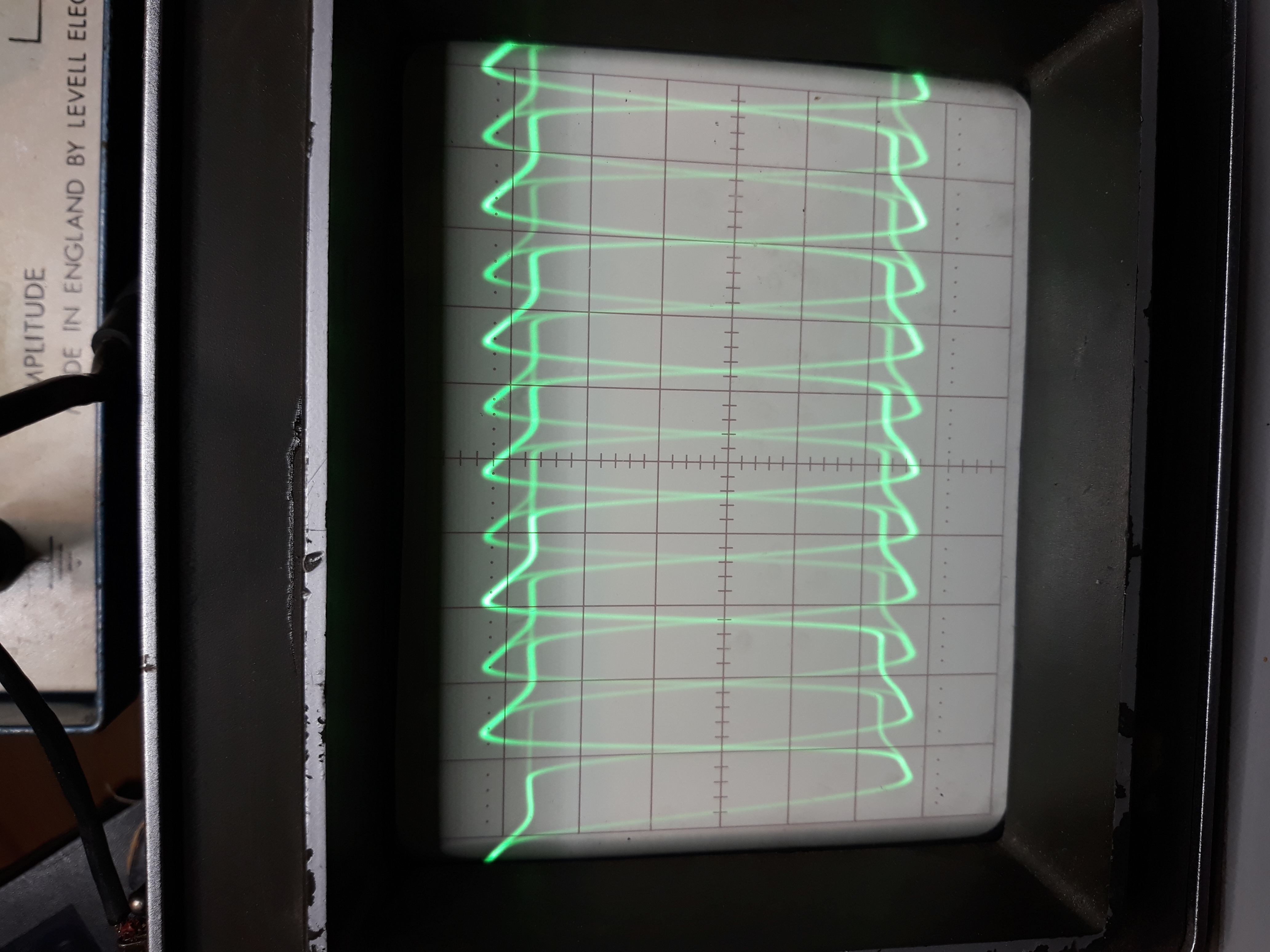

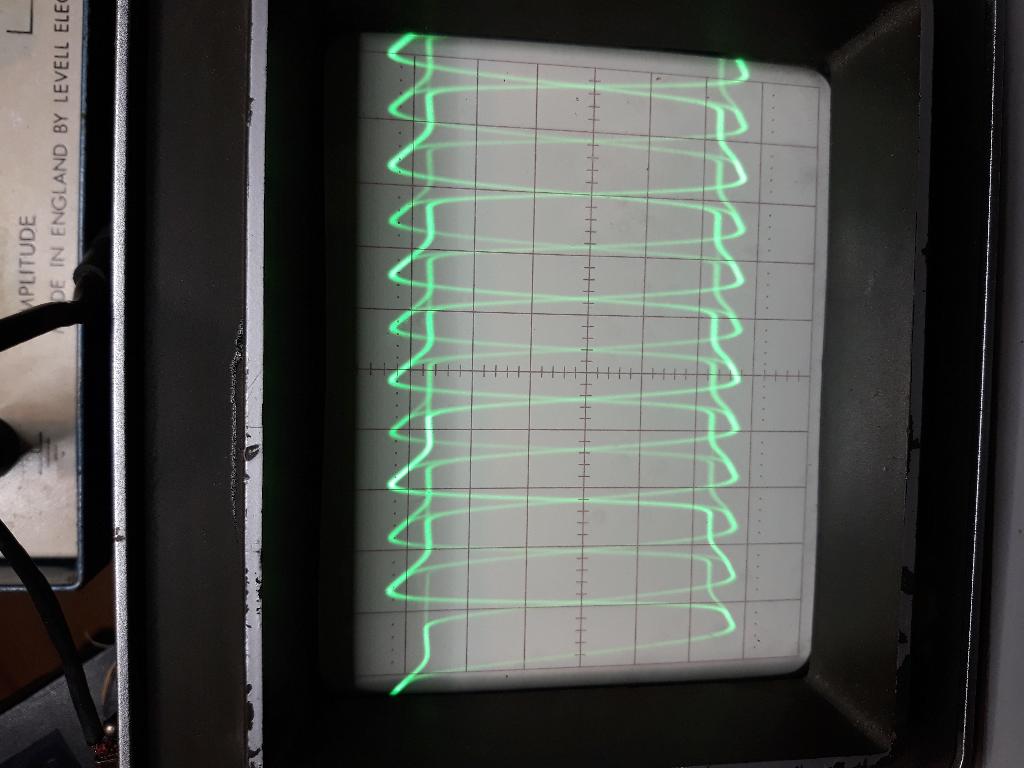

Sur la sortie coaxout, regarde la photo que j'ai prise sur mon oscillo, il montre un signal comme cela et restant fixe.
Pour tester la DAC, je ne l'ai pas encore fait mais je doute que cela soit concluant, qu'en penses-tu vu ce que montre l'oscillo?
Mais je peux essayer de le faire quand même
| |
|
| Sujet : Composant électronique Nouveau | De Lou Le 03-04-2021 à 14:14 sta |
|
Oupsss, je vois que la photo s'est tournée d'un quart de tour
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 03-04-2021 à 17:17 sta |
|
En principe, en sortie coax, le signal devrait varier en durées d'impulsions
mais le bargraph bouge sur la modulation ou reste à zéro ?
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 03-04-2021 à 18:46 sta |
|
Le bargraph bouge au rythme de la musique lue sur le disque, donc oui sur la modulation
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 04-04-2021 à 00:28 sta |
|
Donc ça lit et ça décode
je ne connais pas ce modèle, j'ai eu deux modèles européens, je n'ai eu que des pannes mécaniques
mais il faudrait suivre avec un oscillo je pense sur la platine ''BAL BOARD'' pages 85/86
il y a même un relais qui court-circuite les sorties après IC-505/506
voir s'il réagit entre stop et play (ohmètre sur les sorties)
voir aussi les + / - 15 V sur les IC-500/501
oscillo aussi sur le connecteur à 13 broches du bas du schéma (E)
Michel...
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 04-04-2021 à 13:25 sta |
|
Bonjour Michel,
voici ce que j'ai relevé,
sortie SN 503 (R)
sur broches 2 et 3 un souffle mais pas de son
sortie SN 502 sur broche 2 et 3 rien
Connecteur E
broches 2 et 4 9V alternatif
broches 5 -7,8V
broches 7,9 et 11 rien, cela ne me semble pas normal
broches 13 à l'oscillo je vois une multitudes de sinusoïdes assez quelconques , pas normal non plus
IC 501 les tensions semblent bonnes, -15,5V et -20,2V a peut près comme sur le schéma
IC 500 là aussi +15,2V et +21,7V
CN 102 entre broches 1 et 2 3,6 V alternatif
entre broches 3 et 4 38,1 V alternatif
CN 100 entre broches 1 et 2 9V alternatif
entre broches 2 et 3 9V alternatif
léger échauffement de IC 100 , 103 et 104 mais cela peut être normal
pas de son sur sortie phone à l'avant, seulement un souffle également côté R comme sur SN 503
le relais RX500 fonctionne, il n'y a pas de court-circuit entre les broches 2 et 3 de SN 503 et SN502
il y a 8,8V aux bornes de la diode D528 qui est aux bornes du relais
Le problème ne viendrait-il pas du côté du circuit page 69-70 ? Il me semble que oui mais je patauge.
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 04-04-2021 à 15:07 sta |
|
Exact, je n'avais pas vu que les sorties XLR étaient reprises de cette platine où il y a les cinch de sortie
c'est le IC-214 qui fait tout le boulot de conversion
l'audio sort de 25 à 28
s'il n'y a rien dessus, ça se complique
voir sur les différentes broches, entrées logiques, clock...
après je ne sais plus
Michel...
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 05-04-2021 à 12:48 sta |
|
Bonjour,
l'audio qui devrait sortir des broches de 25 à 28, je retrouve la même chose qu'aux sorties out R et sur out L rien non plus
Aux entrées analogiques, il y a bien 2,5V comme indiqué sur le schéma mais pas de signal analogique, donc quelque chose avant le IC 214 ne va pas.
Sur les autres broches, tout semble correcte comme indiqué sur le schéma
Je ne sais plus quoi faire
Et toi, as tu une idée?
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 05-04-2021 à 20:13 sta |
|
Bonjour,
le synoptique est trop succinct, où sont les têtes e/l ?
et le schéma est trop morcelé, trop d'abréviations et trop de connecteurs pour arriver à suivre quelque chose
et trouvé la tête de ré-enregistrement mais pas la tête de lecture !
si le bargraph marche, je voulais voir par quelle audio il est alimenté, mais comme il est dans le display, pas trouvé sa trace
plus d'idées...snif
Michel...
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 06-04-2021 à 07:24 sta |
|
Bonjour Michel,
j'avais écrit;
''Aux entrées analogiques, il y a bien 2,5V comme indiqué sur le schéma mais pas de signal analogique, donc quelque chose avant le IC 214 ne va pas.''
Mais je me suis trompé à ce sujet car a bien y regarder, ce signal analogique provient des entrées IN à l'arrière de l'appareil, s'il n'y a rien de branché là, évidemment je ne trouve rien aux broches 25 à 28 de l'IC 214!
Je faisais donc fausse route en essayant de suivre le signal.
Ce que j'essaye c'est de suivre le signal venant de la tête de lecture optique, le bloc optique se trouve à la page 91-92, mais comme tu le dis, il est très difficile de le suivre, je n'y arrive pas a cause de toutes ces abréviations que je ne connais pas, rien n'indique d'où le signal provient.
Je patauge donc dans ce circuit franchement complexe.
Encore merci quand même d'avoir bien voulu te pencher sur ce problème et surtout y avoir passé du temps.
73'
Louis
|
|
| Sujet : Composant électronique Nouveau | De georgesgiralt Le 06-04-2021 à 07:57 sta |
|
Et oui, le numérique c'est complexe ! J'ai un portable (PC) en panne. J'ai réussi à récupérer le schéma de la carte mère.
Il fait 217 pages....
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 06-04-2021 à 08:12 sta |
|
Et tu vas t'attaquer à cela? Bonne chance!
Ce n'est pas la première fois que j'ai un problème de ce genre, un ampli tuner très complexe comme ça m'a donné beaucoup de fil à retordre mais j'y suis parvenu quand même, donc je ne désespère pas.
|
|
| Sujet : Composant électronique Nouveau | De F6FLC Le 06-04-2021 à 12:55 sta |
|
Bonjour,
et oui, heureusement que j'ai pris la retraite en 2006, limite du dépannable
complexité des circuits, et miniaturisation des composants
Michel...
|
|
| Sujet : Composant électronique Nouveau | De Lou Le 06-04-2021 à 13:27 sta |
|
C'est bien ça le problème, tout devient difficile à réparer tant les circuits sont miniaturisés.
Il est loin le temps où l'on savait démonter et remonter ''LE'' composant malade.
Pour moi la retraite c'est dans deux ans!
|
|
|
