| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 09-11-2018 à 21:03 sta |
|
Bonjour,

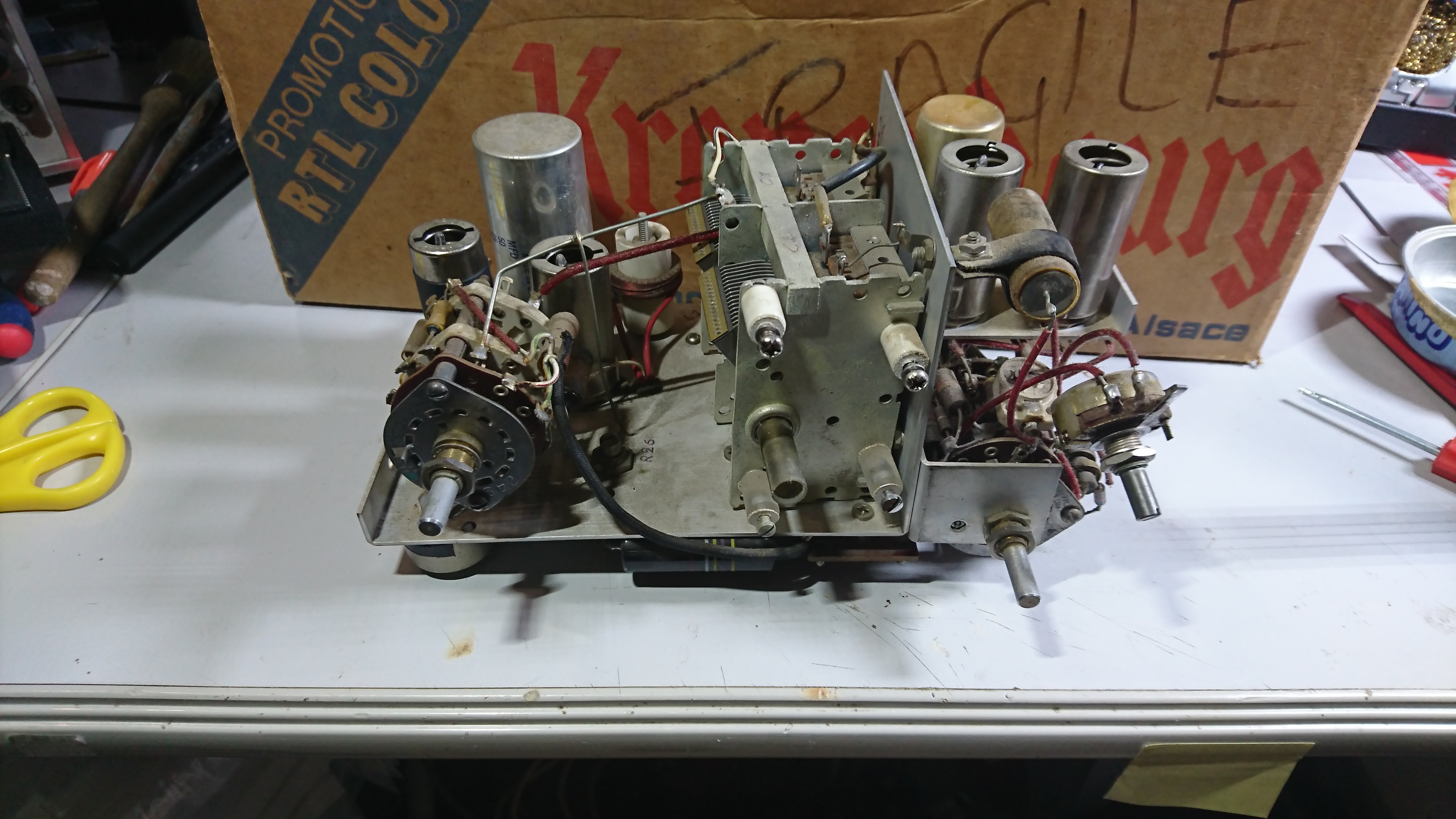

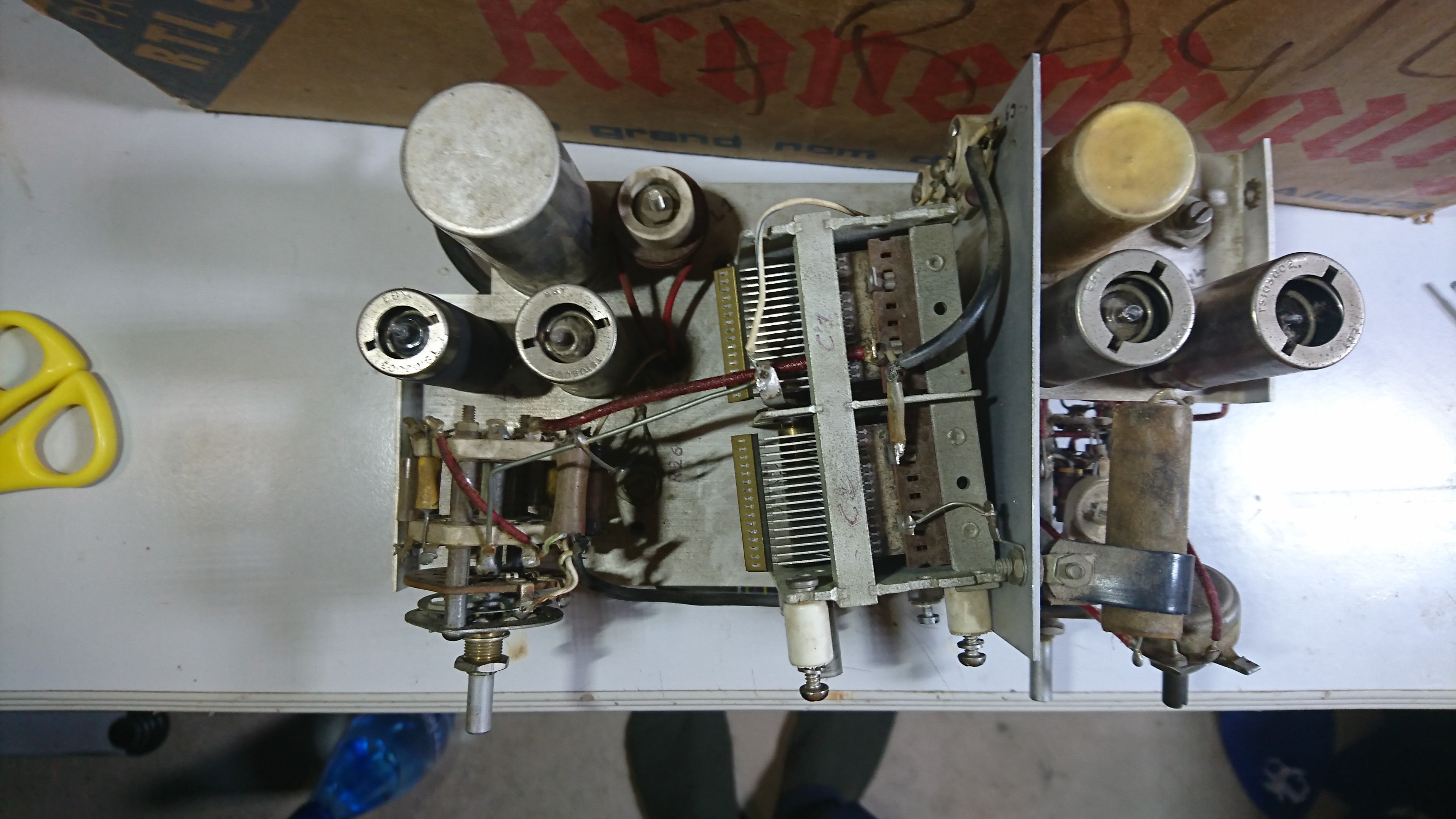

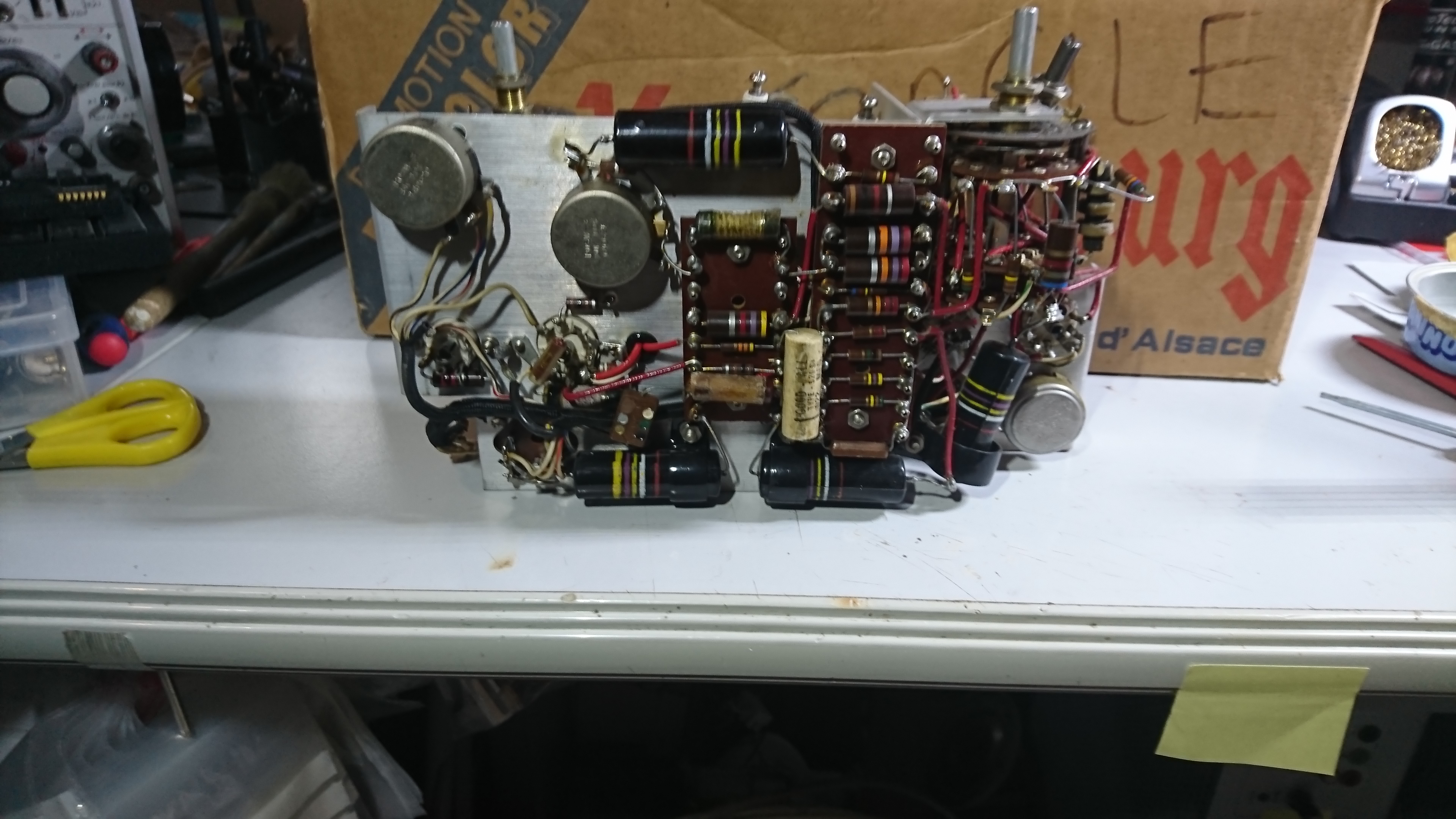

en continuant de trier les affaire de mon défunt Pépé, j'ai trouvé cela. C'était dans une boîte avec écrit dessus ELEC- (GÉNÉ).
Quelqu'un a-t-il déjà vu un appareil comme celui-ci ?
4 lampes, de gauche à droite: 0B2, 12AU7S, 12AU7S, 6BQ7A

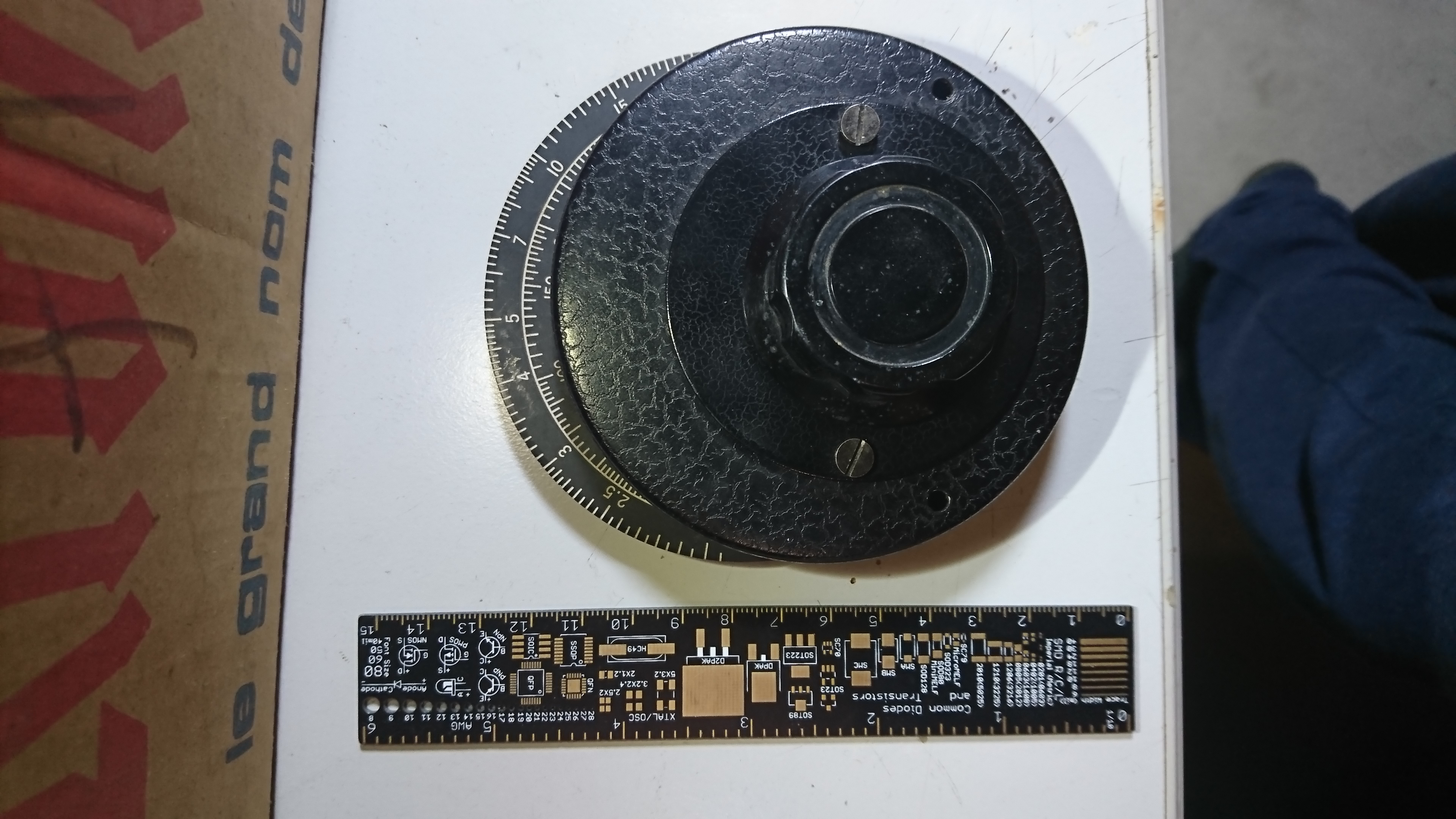

à mon avis c'est un générateur BF. Ce n'est, je pense, pas fait maison, vu que le sélecteur de fréquences (enfin ce que je pense en être un !) à une platine en alu gravé et un système de réducteur pour augmenter la précision du bouton.
Possiblement un appareil US, les quatre tubes sont des mini watt Dario, les potards et un gros condo sont estampillées Made In USA.
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De F1SPI Le 10-11-2018 à 00:07 sta |
|
Bonsoir

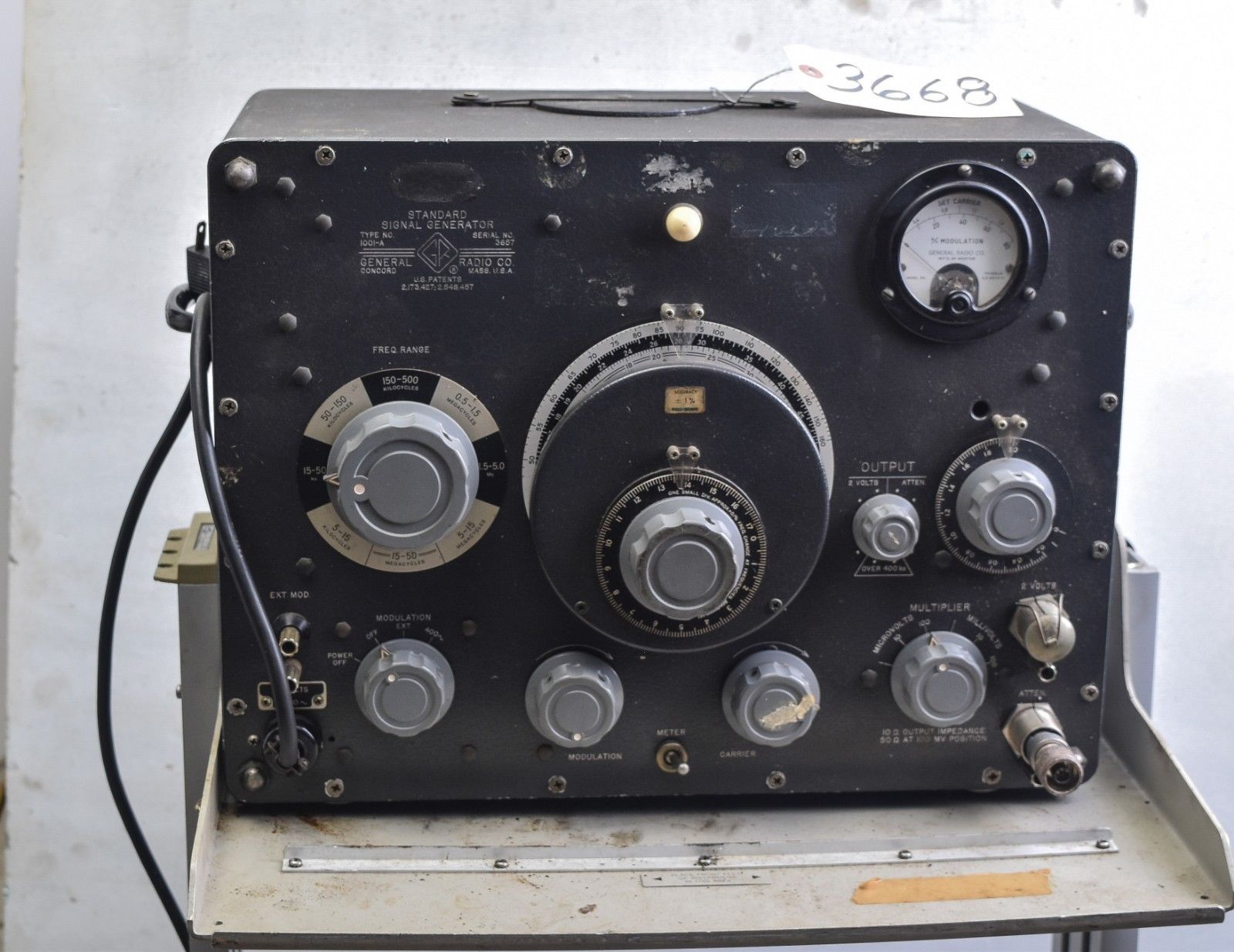

au vu du démultiplicateur c'est du général radio.
|
|
| Sujet : Mystère et boule de gomme Nouveau | De F6FLC Le 10-11-2018 à 02:13 sta |
|
Bonjour,
oui, GR a beaucoup utilisé ce genre de cadrans
Michel...
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De F6FLC Le 10-11-2018 à 02:22 sta |
|
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 10-11-2018 à 11:14 sta |
|
Bonjour,
âpres avoir posté le premier message, j'ai continuer a inspecter la bête, et j'ai remarqué au dos des boutons la marque GR.
Merci tout de même d'avoir confirmé mes soupçons les amis!
...après un peut de recherche, et beaucoup trop de docs téléchargés...
trouvé. Il s'agirait d'un TYPE 1210-B UNIT R-C OSCILLATOR.
La disposition des composants interne est la même, la facade correspondrait a l'emplacement des potars, sélecteurs, et condos variables.
J'ai joint la doc, elle est aussi dispo a cette adresse:  https://www.ietlabs.com/g…
ils y ont une quantité de manuels assez importante, toutes pour du matériel GR
reste plus qu'a me refaire une façade, trouver comment alimenter cette chose, et ou chopper le signal de sortie!
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Radiolo Le 10-11-2018 à 12:41 sta |
|
tout est dans le schema et les photos
dans le schema les points d'alimentation et la sortie
sur les photos la tension d'alimentation du powerunit 6.3V 3A AC et 300V 50mA DC
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 11-11-2018 à 09:17 sta |
|
Au cas ou quelqu'un ai ce modèle, s'il pouvait me faire un scan ou même une bonne photo de la façade, boutons enlevés, j’apprécierai beaucoup!, ça fait la deuxième fois que j'essaye, et mes trous sont toujours pas au bon endroit...
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Radiolo Le 11-11-2018 à 09:40 sta |
|
ma technique pour copier une facade avec des trous aux bons endroits
prende un morceau de tole fer etamée mince ( recuperation sur boite de conserve, bidon metallique, vieux blindage interne de magnetoscope….etc ou acheter )
percer des trous suffisament grands pour que cela se monte avec du jeu et que tous le elements soient en place correctement
se fournir en rondelles de fer etamées ou zinguées dont les trous feront impérativement le diametre exact des fixations ( vis , pots, cadrans) ( il est bon de pre etamer une face des rondelles fave qui sera mise en contact avec la tole)
monter ces elements en place devant la tole pre positionnée
et souder a l'etain chaque rondelle sur la tole et assurez vous que les soudures tiennent bien
il ne reste plus qu'a demonter le gabari de percage ainsi fait.
le fixer solidement sur la plaque d'alu a percer( il ne doit pas bouger au cours des operations de percage, pour cela des le premir percage mettre une vis et un ecrou ou un vieux pot de pecuperation pour solidariser le tout.
les petite percages ( vis de 3 ou ' mm) peuvent etre faits directement
et la pose de vis dans ces trous assurera l'immobilisation du gabari
les gros percages ( pots) plus delicart seront faits avec un fotret de 2 mm plus petits et ajustés al la lime ronde car un gros foret devie facilement surtout si vous n'avez pas de perceuse a colonne
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Pierrot du 82 Le 11-11-2018 à 11:33 sta |
|
Bon j'arrive un peu en retard à la bataille, presque tout a déjà été dit !
Il s'agit bien d'un GR 1210-B, Unit RC Oscillator c'est-à-dire un géné BF sinus-carré, de 20 Hz à 500KHz en 5 gammes.
Il fonctionne avec une alum externe GR 1203-B Unit Power Supply qui lui fournit 6,3V AC 1A et 300V 50mA..
Je n'ai pas de photo en gros plan de la façade car je ne l'ai pas dans ma collection, mais la version d'après, le GR 1210-C qui est sur circuits imprimés et une disposition des commandes différente, avec le CV sur la gauche.

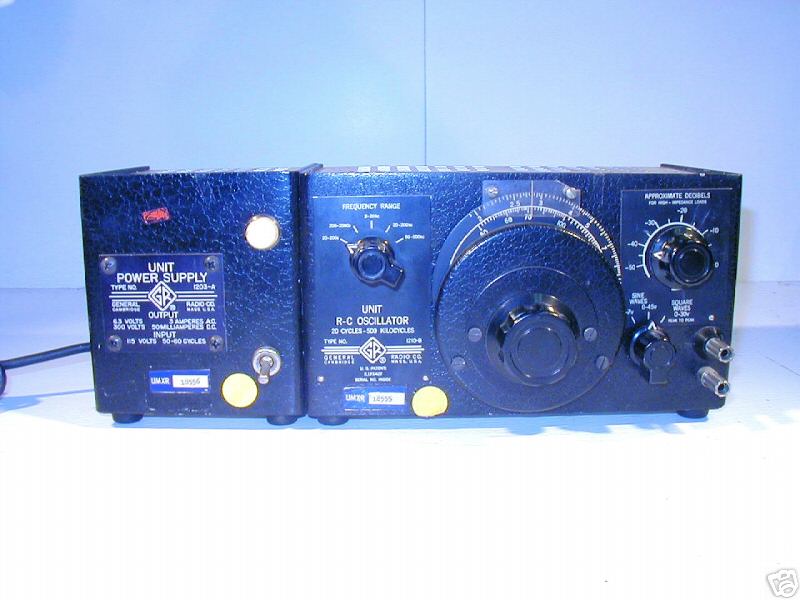

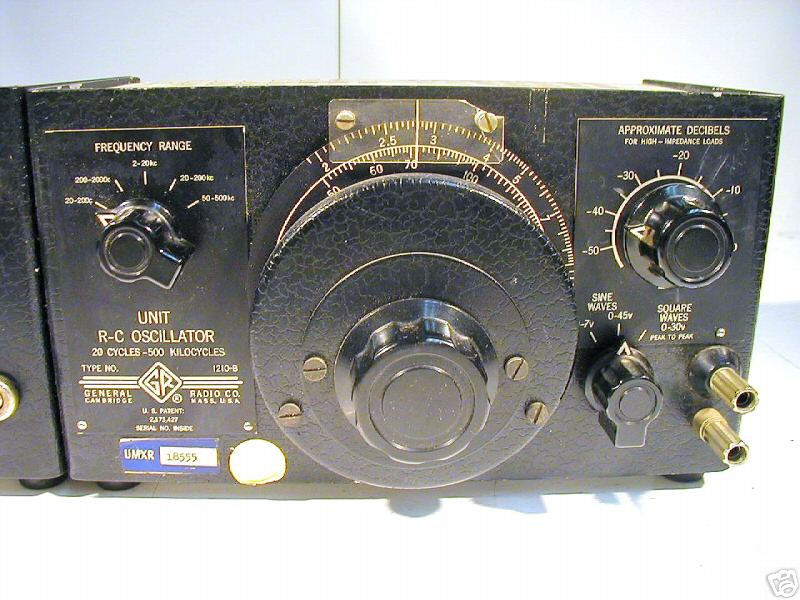

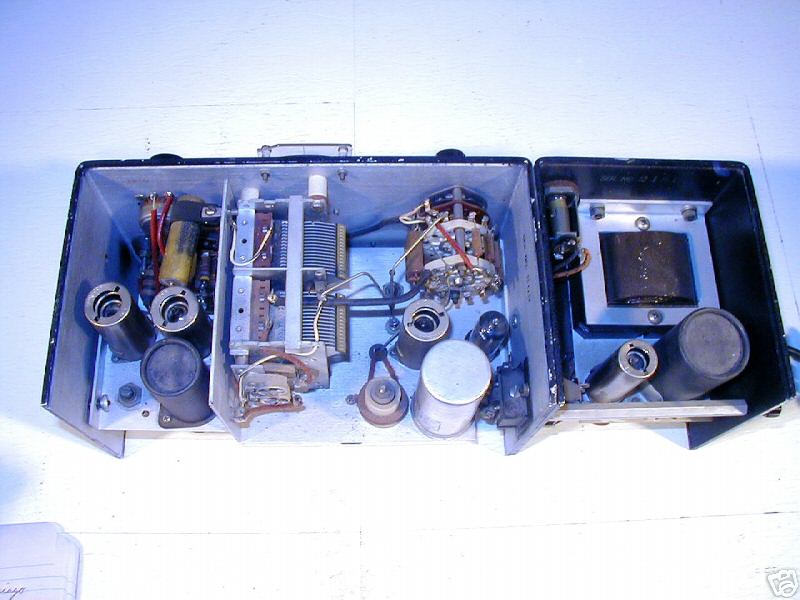

Voici néanmoins des photos de la version 1210-B en espérant pouvoir aider...
La série UNIT de General Radio était une série modulaire relativement bon marché, destinée aux universités, composée d'oscillateurs, de modulateurs et d'alim sépars, qui pouvaient être combinés pour assurer des fonctions plus élaborées.
La gamme des oscillateurs couvrait de 20Hz à 5GHz environ !
Il y avait plusieurs modèles d'alims, des simples, des régulées, des variable et même une alim HT à vibreur pour batteries 6/12V.
J'ai une petite collection de matos General Radio, une cinquantaine d'appareils...
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Pierrot du 82 Le 11-11-2018 à 11:41 cms |
|  |
Quelques liens :
- vers l'alim 1203-B :
https://www.doctsf.com/grandlivre/fiche.php?f_ref=37498&ori=ps
- vers le 1210-C :
https://www.doctsf.com/grandlivre/fiche.php?ref=37496&look=A37496_0
Vous y trouverez d'autres appareils de General Radio...
| |
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Phil Le 11-11-2018 à 11:41 sta |
|
Hello Pierrot ! Toujours aussi précis dans les explications...
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Pierrot du 82 Le 11-11-2018 à 12:21 cms |
| |
Salut Phil !
J'ai oublié de dire que l'appareil est composé de 2 "U" en aluminium, un composant la face avant et les 2 côtés à D et à G, supportant le châssis, et un U ajouré par des trous carrés pour l'arrière, le dessus et le dessous, qui glisse dans des rainures pratiquées dans le premier "U"
| |
|
|
| Sujet : Mystère et boule de gomme Nouveau | De F6FLC Le 11-11-2018 à 12:45 sta |
|
Bonjour,

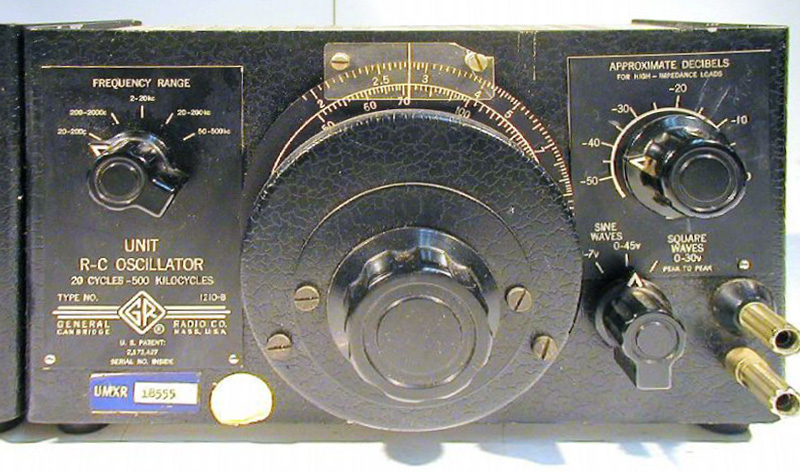

j'ai repris la photo de Pierrot avec photoshop
corrigé distorsions et refait perspective
ça peut peut-être aider pour le tracé
Michel...
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 11-11-2018 à 15:07 sta |
|

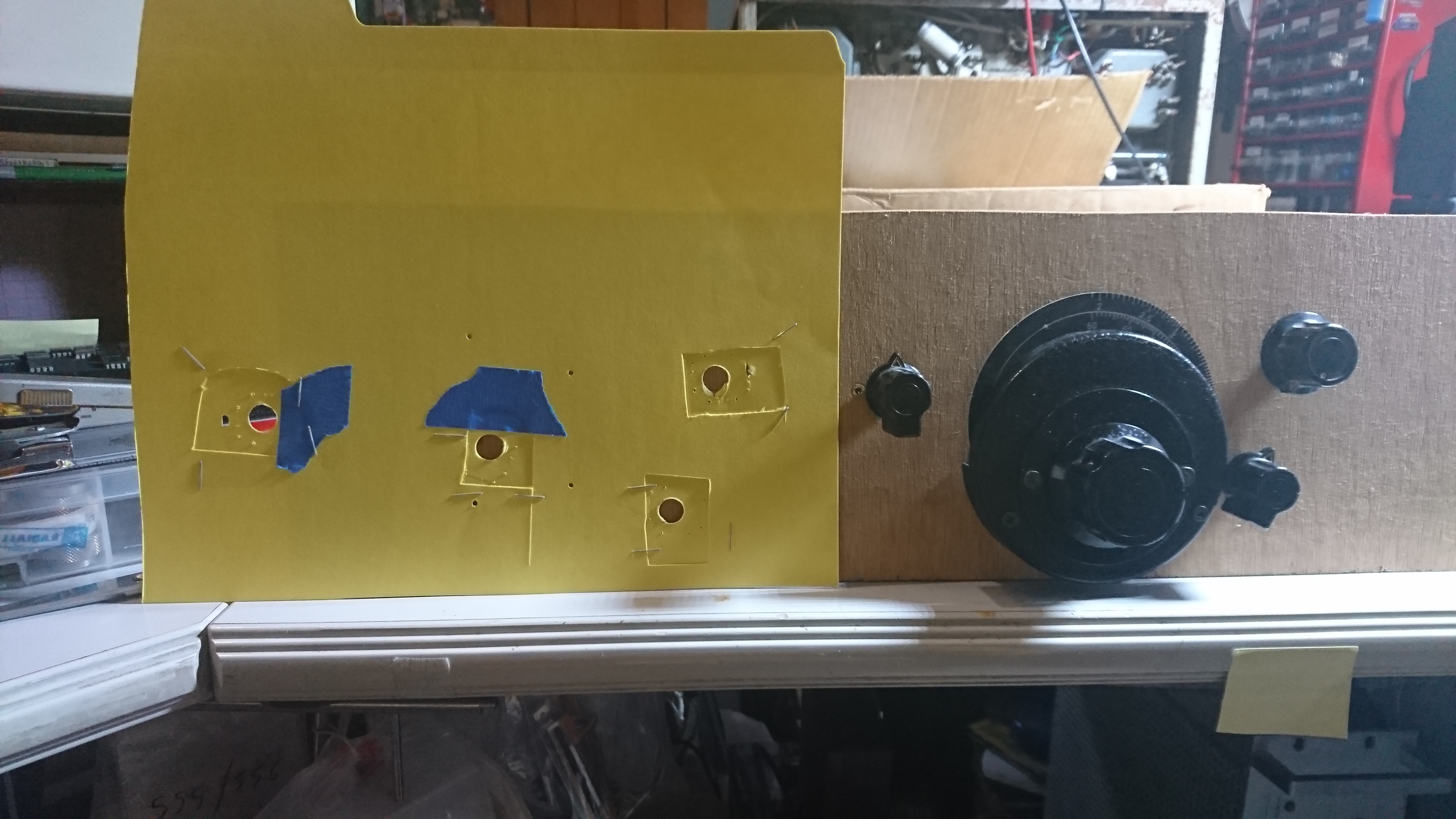

Merci Radiolo pour ta technique! j'avais ni tôle, ni rondelles aussi grosses, donc j'ai fait avec de la cartonnette, ça marche pas trop mal... mais je retiens pour la prochaine fois que j'aurais besoin de me refaire une façade!
Pierrot, c'est nickel les photos! la seule que j'avais réussi a dénicher étais celle de ma doc, qui était absolument inutile, appareil complètement noir + scan mal fait de doc papier = une grosse tache d'encre incompréhensible...
Et les explications que tu donne avec, c'est la cerise sur le gâteau!
Et du coup, merci quand même Michel, je bricole trop vite
j'ai utilisé la méthode de Radiolo avec de la cartonnette au lieu de la tôle, et ensuite j'ai passe ça au scanner pour l'importer dans un logiciel de DAO, comme ça je peut me ré-imprimer des plans de perçage a l’échelle :P
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Radiolo Le 11-11-2018 à 20:01 sta |
|
Variante interessante de mon astuce, mais reservée aux pros de l'informatique.
La cartonnette je dois savoir faire, mais scan, mise a l'echelle , importation dans un logiciel de DAO et plans de perçage a l'echelle…...pas pour moi…..
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 12-11-2018 à 06:02 sta |
|
C'est plutôt simple en fait, les trous dans ma cartonette font 10mm de diamètre, donc je dessine un cercle de 10mm dans le logiciel, j'y superpose l'image, et j'ajuste l’échelle de celle-ce jusqu'a ce que le trou qui doit faire 10mm soit exactement superposé au cercle dessiné en DAO.
Mais j’apprécie que l'on me dise que je suis un pro de l'informatique
|
|
| Sujet : Mystère et boule de gomme Nouveau | De julienbeta Le 12-11-2018 à 11:01 sta |
|
Bonjour
histoire de fignoler la face avant, cartonnette ou tôlette, il est intéressant d'imprimer les textes et repères divers sur une feuille de transparent adhésif et de la coller après découpe et perçages sur la plaque ....
bon reproduire les textes et les repères à l'échelle exacte demande du doigté ... et de nombreux essais .... mais le résultat final est bien agréable à l'oeil. Mais avec une imprimante laser on peut même se permettre des textes en couleur !!!
Cordialement
Julien
|
|
| Sujet : Mystère et boule de gomme Nouveau | De julienbeta Le 12-11-2018 à 11:09 sta |
|

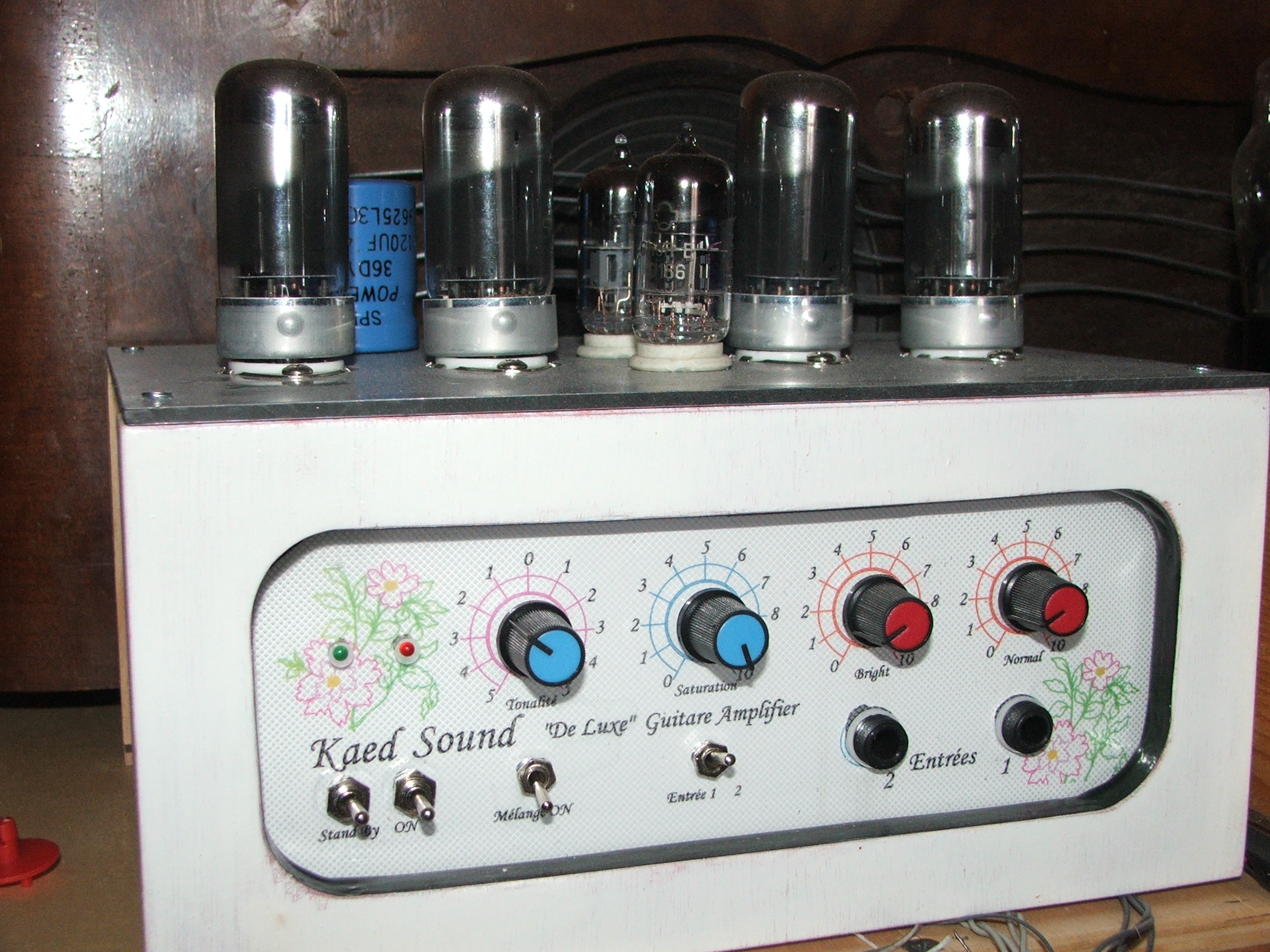

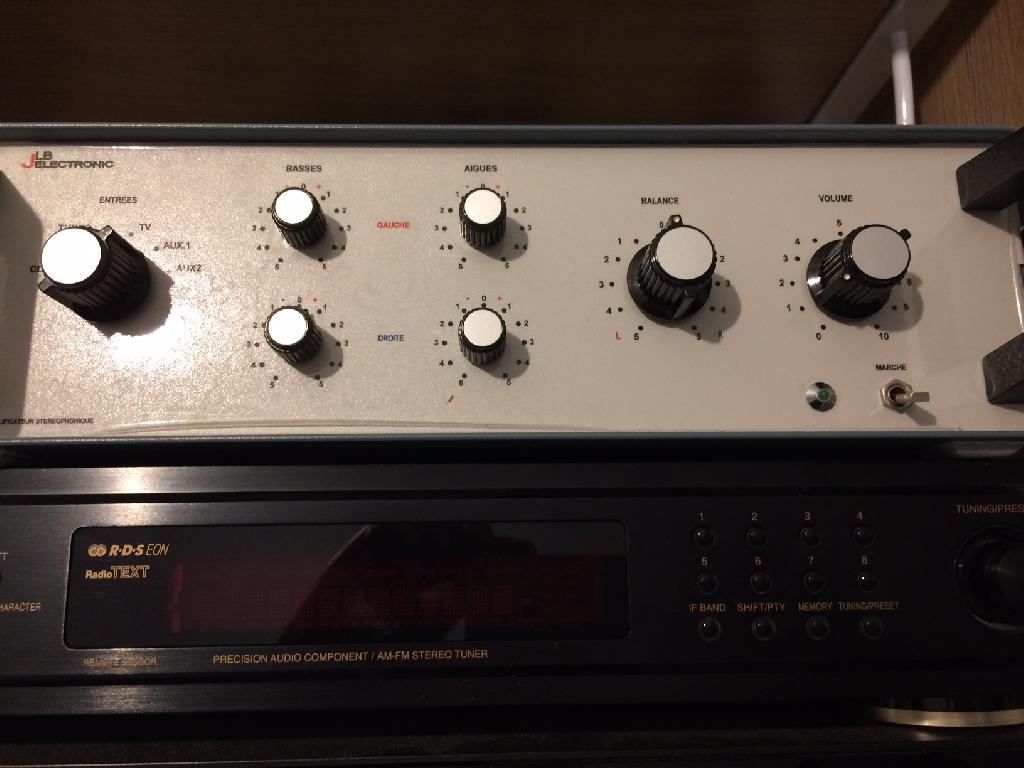

une image comme exemple (valant mieux qu'un long discours) d'un de mes petits amplis. Par dessus le transparent adhésif il y a une plaque de plexi rétro éclairée .... pourquoi faire simple ...
si ça peut donner des idées
|
|
| Sujet : Mystère et boule de gomme Nouveau | De julienbeta Le 12-11-2018 à 11:10 sta |
|
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De Michel87 Le 12-11-2018 à 11:15 sta |
|
Bonjour,
Là, c'est une réalisation pro.
|
|
| Sujet : Mystère et boule de gomme Nouveau | De Didgitalpunk Le 12-11-2018 à 13:08 sta |
|
pas mal comme idée! J'avais plus en tête de me faire ça en sérigraphie, mais l'imprimer directement, pour sur plus simple!
|
|
| Sujet : Mystère et boule de gomme Nouveau | De F1SPI Le 13-11-2018 à 07:10 sta |
|
Bonjour
avec Front designer sur autocollant transparent.
| |
|
| Sujet : Mystère et boule de gomme Nouveau | De korssakof Le 13-11-2018 à 08:24 sta |
|
Bonjour
Front Designer est un bon produit prix honnête (env 50 ) et bien suivi par son éditeur
Belle journée....
Yves
|
|
|
