| Sujet : Petit doute... Nouveau | De Phil Le 07-09-2008 à 16:05 sta |
|
Bonjour à tous,

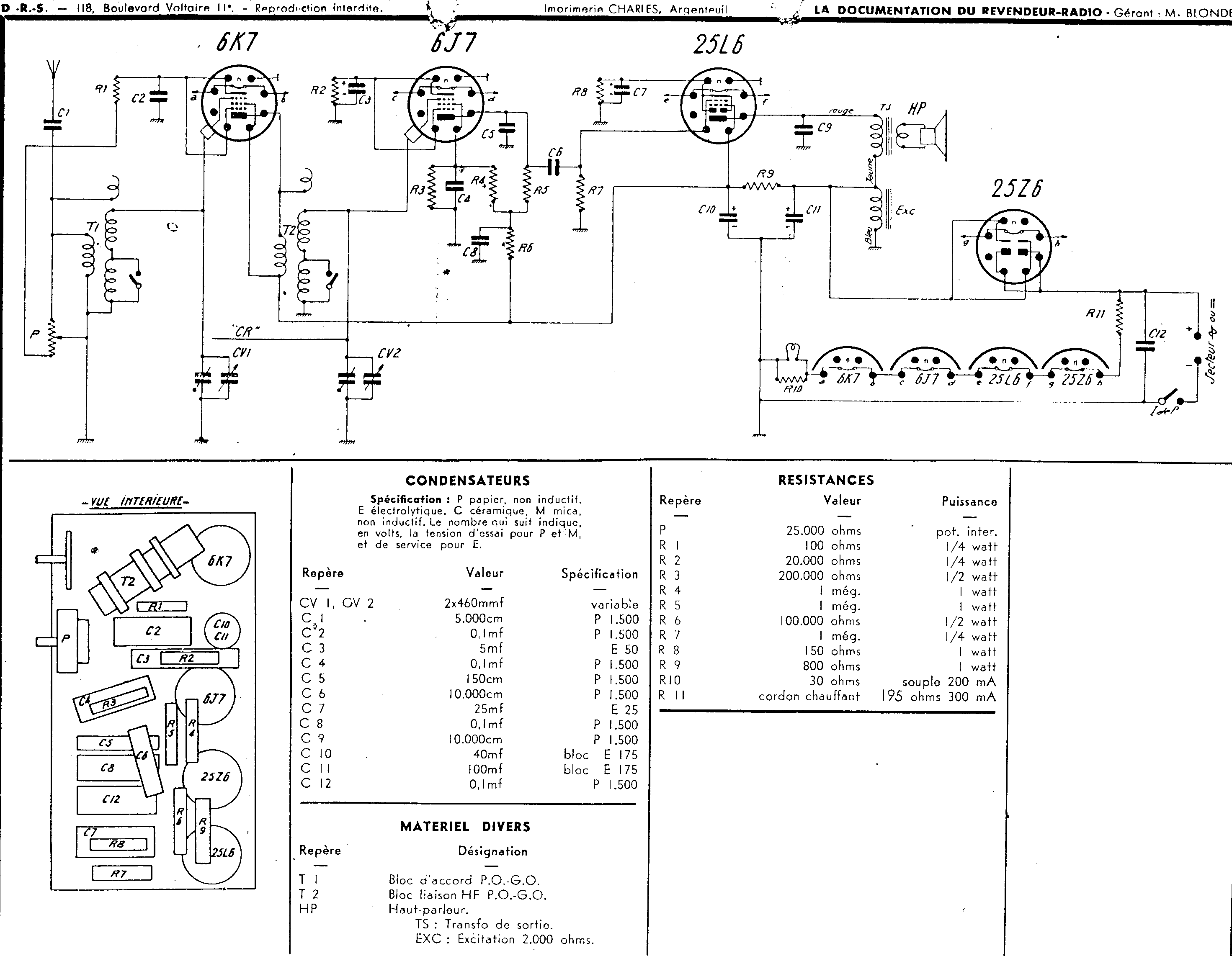

Je suis en train de recâbler complètement le châssis avec ce schéma. J'ai un petit doute concernant les valeurs de C10 et C11, je traduis 40 et 100µF... Elles servent à filtrer l'alim mais cela me parait élevé, qu'en pensez vous?
Traduis-je bien ???
Merci !
Phil
|
|
| Sujet : Petit doute... Nouveau | De Phil Le 07-09-2008 à 16:06 sta |
|
| |
|
| Sujet : Petit doute... Nouveau | De Pierrot du 82 Le 07-09-2008 à 17:36 cms |
|  |
Je confirme, il a bien écrit 40 µF (microfarads) et 100µF, tension de service 180 volts ou plus... Mais je mettrais C11=40 ou 47µF en tête et C10=1000µF en second...
Changer aussi C6=10nF 250V, C9=10nF 400V et C12=0,1µF 630 ou 1000V
| |
|
|
| Sujet : Petit doute... Nouveau | De jackoe Le 07-09-2008 à 18:26 sta |
|
Ai-je bien lu 1000µF pour C10, Pierrot du huit deux ?
|
|
| Sujet : Petit doute... Nouveau | De Phil Le 07-09-2008 à 19:13 sta |
|
Je pense que Pierrot voulait dire 100...
Encore merci pour la réponse Pierrot.
Phil
|
|
| Sujet : Petit doute... Nouveau | De Pierrot du 82 Le 07-09-2008 à 21:39 cms |
| |
J'ai bien écrit 100 micros sur la 1ère ligne !
Faute de frappe sur la seconde ligne, vous aviez compris !
Par contre quels sont la marque et le modèle du schéma, Phil ?
| |
|
|
| Sujet : Petit doute... Nouveau | De fabignoli Le 08-09-2008 à 14:29 sta |
|
Bonjour,
40mf en tête de filtre pour un tout-courant est une valeur assez standard, mais il est vrai que pour une 25Z6 normalement on ne devrait pas dépasser les 16mf (d'après les datasheets)
l'ennui c'est qu'avec 16mf la tension continue est assez faiblarde et le filtrage plutot insuffisant, donc les constructeurs prenaient le risque de mettre beaucoup plus quitte à pomper la valve un peu plus tot. D'ailleurs j'ai souvent constaté que sur les tout-courant équipé de 25Z6 celle ci étaient souvent pompées.
Pour le deuxième condensateur peu importe par contre, il peut prendre n'importe quelle valeur et 100mf est une valeur souvent rencontrée sur ce genre de poste, j'en ai 2 ou 3 comme ca à la maison (dont 2 avec 50mf en tête de filtre bien que ce ne soit pas conseillé dans les datasheets...)
Frederic ABIGNOLI
|
|
| Sujet : Petit doute... Nouveau | De fabignoli Le 08-09-2008 à 14:30 sta |
|
Oups, je n'avais pas vu que c'était inversé sur le schéma. effectivement c'est bizarre. Le 40mf doit plutot être en tête de filtre.
Frederic ABIGNOLI
|
|
| Sujet : Petit doute... Nouveau | De Pierrot du 82 Le 08-09-2008 à 17:15 cms |
| |
Je pense que nous sommes tous d'accord, 40 ou 47 micros en tête, 100 micros ensuite, mais le schéma n'est pas très classique, amplification directe à 2 circuits accordés, une ampli HF 6K7 suivie par une 6J7 en détection grille ou Sylvania (laquelle ?) et une finale 25L6.
Quel est donc ce poste (marque, modèle) ?
NB : la valeur maxi conseillée pour la 25Z6, c'est 40 micros...
Voir ci-dessous :
| |
|
|
| Sujet : Petit doute... Nouveau | De Phil Le 08-09-2008 à 19:20 sta |
|
Bonjour à tous,
Alors voilà, il s'agit de ce poste . Je vous l'avais présenté, il y a quelques temps et je viens d'entamer sa restauration.
Il semblerait que ce poste soit artisanal et Bernard m'avait à l'époque proposé deux schéma qui aurait pu corresponde au lampes présentes. Le montage n'étant pas forcément identique, j'ai décidé de tout démonter et de le reconstruire à partir d'un des deux schémas.
En y regardant de plus près, je retrouve la quasi totalité des composants excepté les deux condensateurs de filtrage dont l'étui a été enlevé.
Un schéma porte l'indication Détrola pee-wee, J'ai trouvé aussi ce
|
|
| Sujet : Petit doute... Nouveau | De Phil Le 08-09-2008 à 19:22 sta |
|
Erreur de manip...
J'ai trouvé ce site , effectivement poste à 4 lampes sans tranfo MF...
Phil
|
|
|
