Sujet : galva Nouveau De omale 13  Le 31-05-2016 à 17:14 sta

    bonjour a tous
    j'ai besoin d'un renseignement ,j'ai un galvanomètre qui peut mesurai
    une tension de 0 a 15 volt pleine échelle avec une résistance série de
    82 2 watt ,
    je voudrai savoir si a la place de la 82 2 watt ,si je monte une 820 5 watt
    je peut mesurai 150 volt ,
    merci de me lire omale 13


Sujet : galva Nouveau De ON5WF  Le 31-05-2016 à 18:47 sta



    Quelles sont les caractéristiques de ce galvanomètre (résistance interne, courant maxi)?

    ON5WF


Sujet : galva Nouveau De F6CER  Le 31-05-2016 à 19:17 sta

    Bonjour
    il y a une manip facile a faire si vous avez une alimentation capable de donner 15V : vous la mesurez avec votre voltmètre puis ensuite mettez en série avec la 82 Ohms des résistances de façon a lire 1.5V


Sujet : galva Nouveau De Michel87  Le 31-05-2016 à 19:35 sta


    Ou alors utiliser un potentiomètre, c'est plus rapide.


Sujet : galva Nouveau De F6FLC  Le 31-05-2016 à 19:37 sta

    Bonjour,

    bien peu sensible, ce galvanomètre
    serait-ce un ferromagnétique ?

    Michel...


Sujet : galva Nouveau De Jacques (webmestre)  Le 31-05-2016 à 19:43 sta

    C'est


Sujet : galva Nouveau De Jacques (webmestre)  Le 31-05-2016 à 19:51 sta

    Auquel cas il faut l'alimenter sous 15 volts (pleine échelle) et mesurer la tension à ses bornes pour calculer sa résistance interne.


Sujet : galva Nouveau De dede2000  Le 31-05-2016 à 19:57 sta

    oui le potard en série c'est ce que je fait, et je refait le fond avec le soft de F5BU Galva

    http://www.f5bu.fr/wp/?pa…

    ça va pas mal j'en ai encore fait 2 la semaine dernière, Voltmètre et ampèremètre pour un PA UHF.


Sujet : galva Nouveau De omale 13  Le 31-05-2016 à 22:14 sta

    RE
    merci pour les réponses
    demain je fais un essai avec l'alim ,pour si c'est

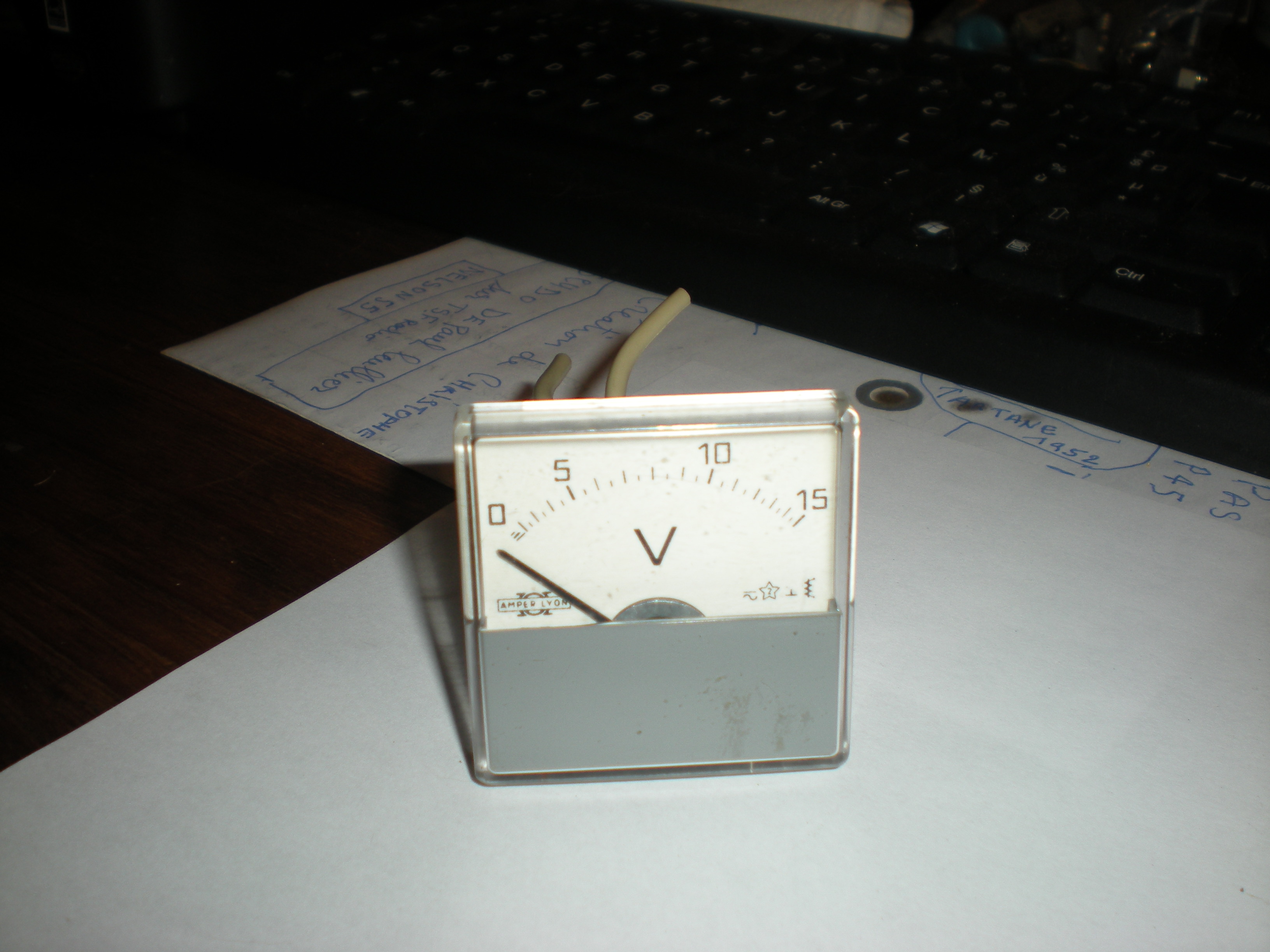

    un ferromagnétique je ne sais pas voir photo >>>
    omale 13




Sujet : galva Nouveau De omale 13  Le 31-05-2016 à 22:21 sta

    re
    @Dede merci pour le lien


Sujet : galva Nouveau De pierre.ch  Le 31-05-2016 à 23:01 sta

    bonsoir,

    Sur la photo c'est bien un ferromagnétique, je possède plusieurs exemplaires de ce modèle. De mémoire le courant pour déviation à pleine échelle se situe aux environs de 100mA.

    Pierre


Sujet : galva Nouveau De F6CER  Le 31-05-2016 à 23:26 sta

    oui c'est bien un ferromagnétique mais .... avec une 820 Ohms en série , c'est plus raisonnable


Sujet : galva Nouveau De Guy  Le 31-05-2016 à 23:31 sta

    Oui il va falloir mette une resistance de 820 ohm mais une 20 watts au minimum et cela va chauffer beaucoup.
    si c'est pour mesurer de l'alternatif, le mieux serait de mettre un petit transfo 220 20 volts et brancher le galva au secondaire du transfo cela chauffera beaucoup moins.
    Ajuster la résistance de 82 ohms pour avoir la bonne déviation de l'aiguille

    Une autre solution rebobiner le galva, avec du fil plus fin et plus de tours


Sujet : galva Nouveau De F1SPI  Le 01-06-2016 à 01:02 sta

    Bonsoir

    à mon avis, le plus simple, c'est de changer le galva


Sujet : galva Nouveau De Michel87  Le 01-06-2016 à 09:22 sta


    Bonjour,

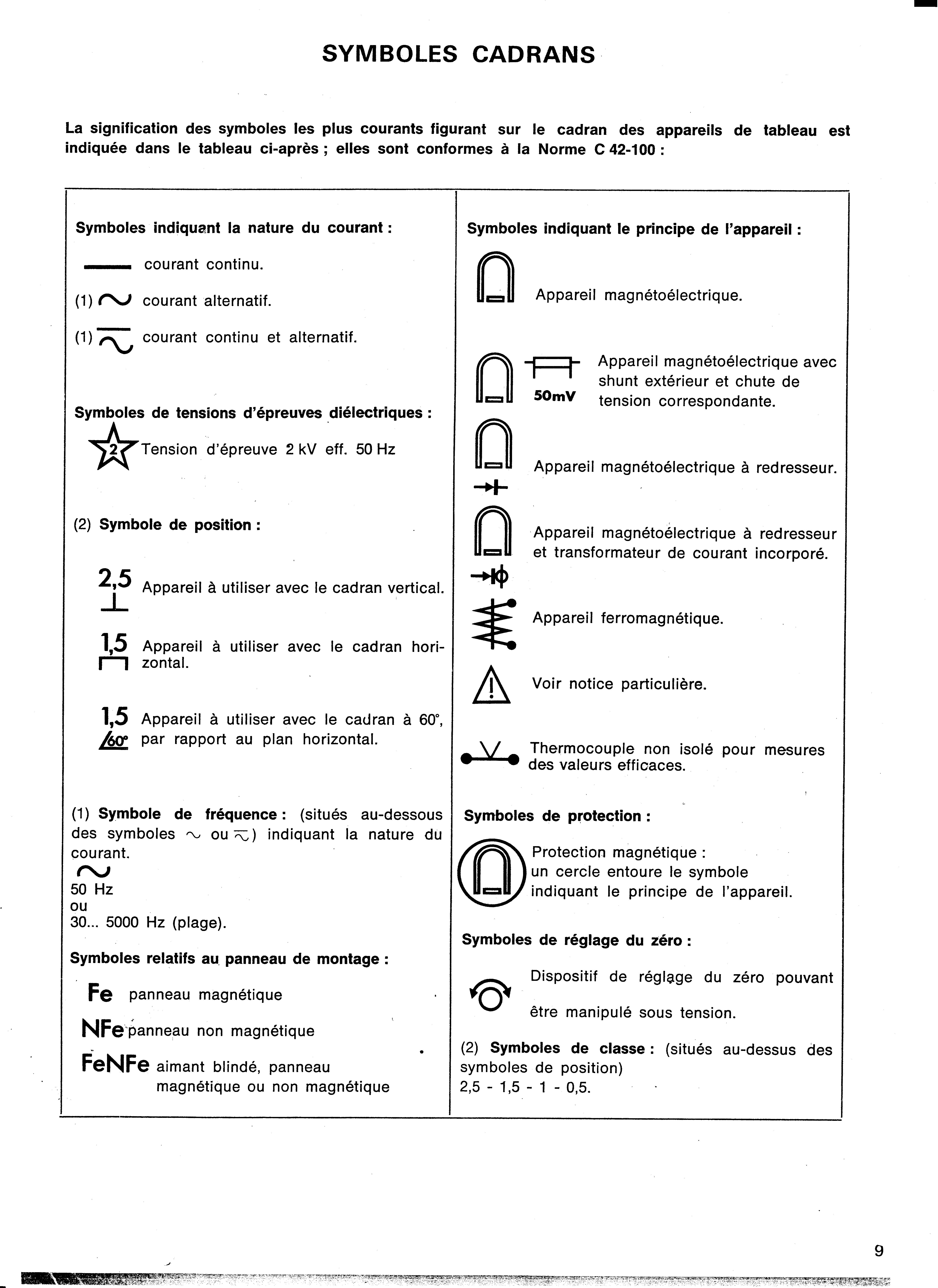

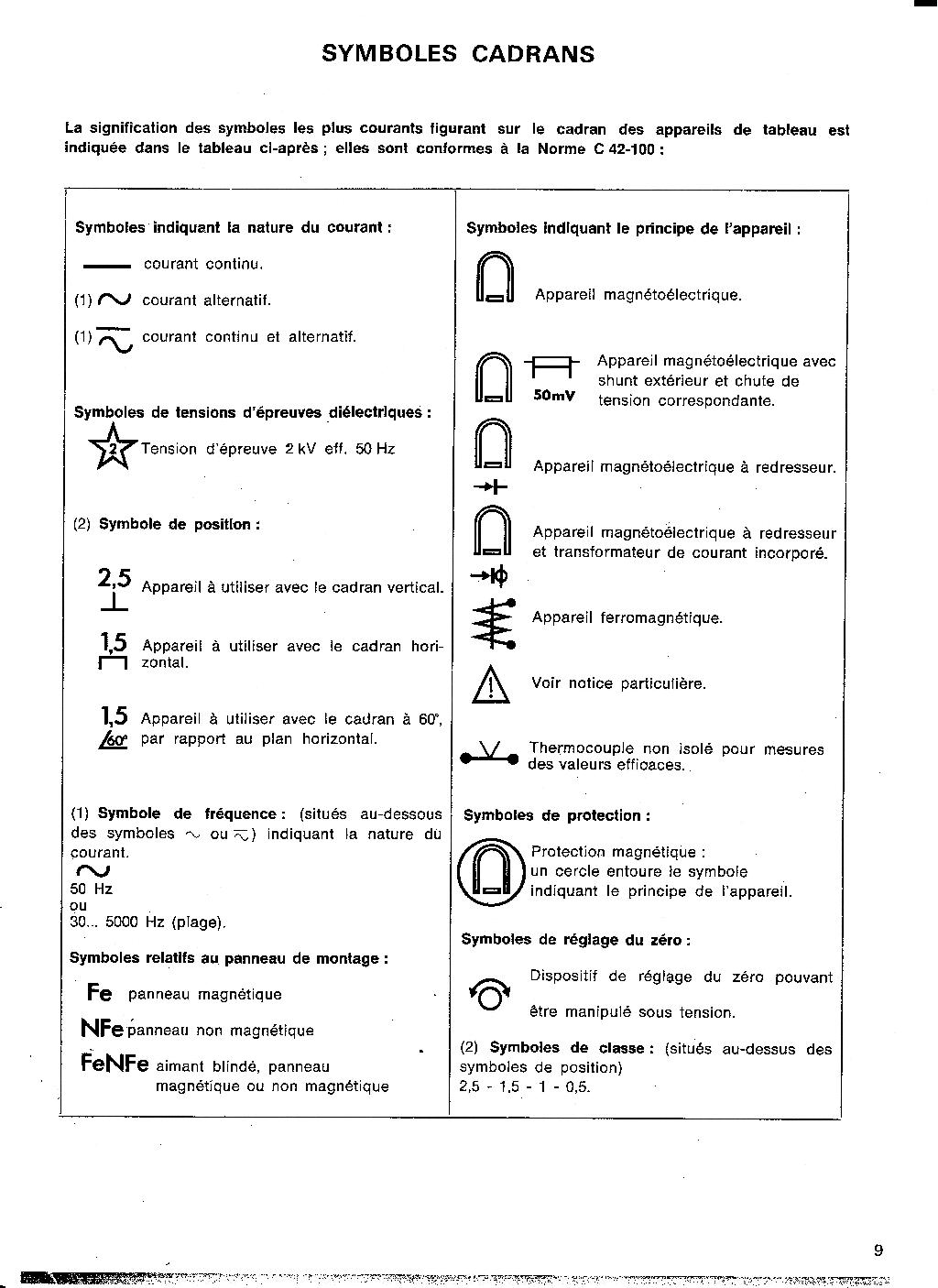

    Petit rappel des symboles des cadrans de galvas édité par Métrix.




Sujet : galva Nouveau De F6CER  Le 01-06-2016 à 09:52 sta

    Bonjour
    ça devient comique , le galva ACTUEL est muni d'une résistance de 820 Ohms ( nos spécialistes verront sur la photo : gris rouge marron = 820 ) son échelle est 15 Volts, il est extrêmement facile de le recalibrer avec une simple résistance série qui sera certainement voisine de 7.5 K


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 11:19 sta

    RE

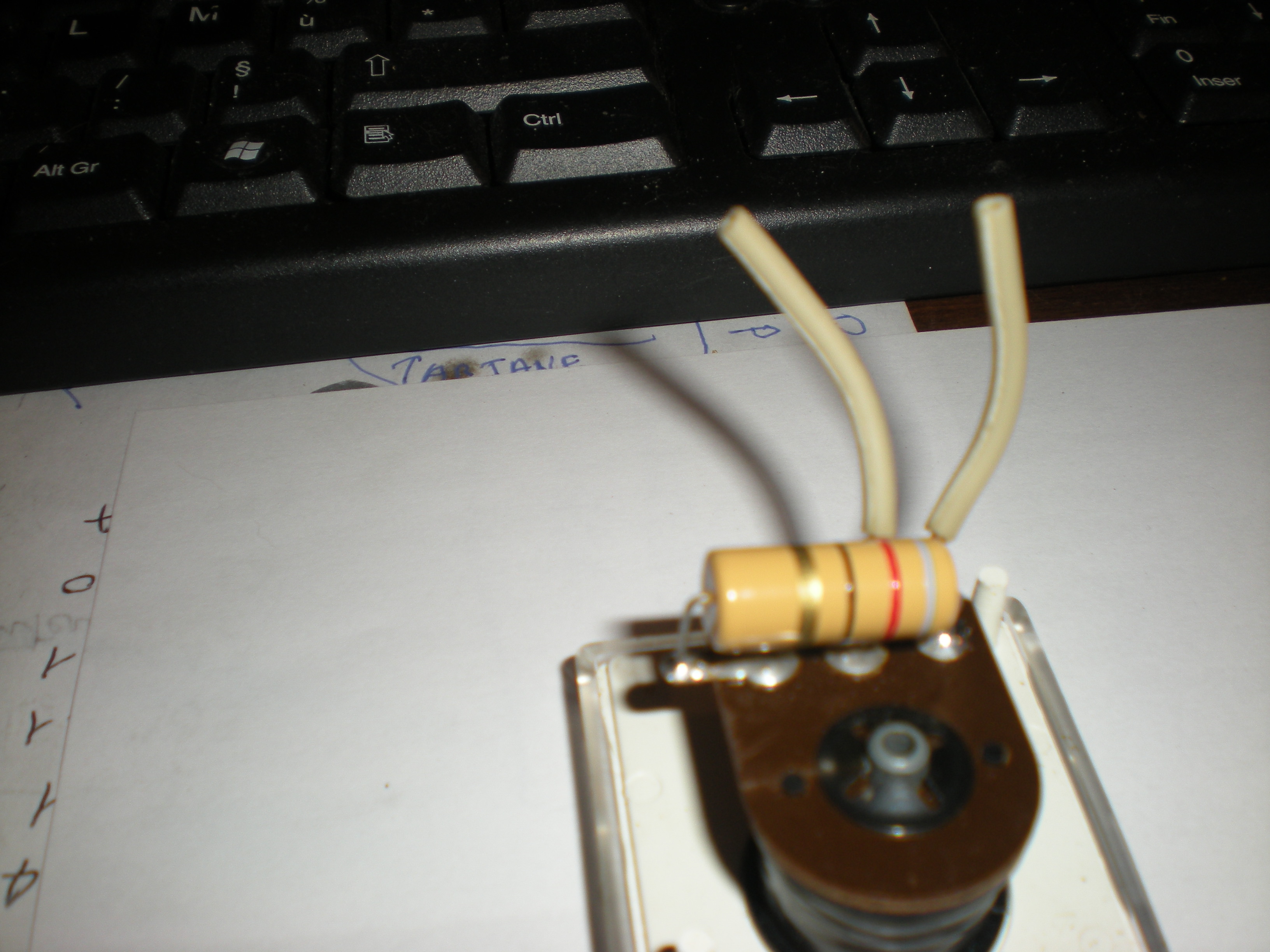

    bonjour @ F6CER sur l'image la résistance parait-être 820
    mais le cercle marron que ont vois es en réalité NOIR mes il apparait marron
    donc 82 et non 820 ,
    pour 15 volt tout va bien ,moi je voulez le passé pour mesure 150 volt
    voila ma demande, mais je vais faire l'essai comme vous m'indiquer le 31.05
    si pas concluent j'achète un autre galva mais dur de trouvais un 150 volt fin d'échelle
    merci a vous tous


Sujet : galva Nouveau De Jacques (webmestre)  Le 01-06-2016 à 11:26 sta

    Il faut l'alimenter en 15 volts et mesurer la tension aux bornes du galva et/ou la 82Ohms.

    Ensuite, c'est un simple calcul avec la loi d'Ohm.


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 11:31 sta

    re
    ok Jacques merci


Sujet : galva Nouveau De F6FLC  Le 01-06-2016 à 11:45 sta



Sujet : galva Nouveau De Michel87  Le 01-06-2016 à 14:35 sta


    Avec, en plus, un petit côté rétro qui a son charme...


Sujet : galva Nouveau De Y.M.  Le 01-06-2016 à 15:17 sta

    J'en ai eu qui étaient d'une remarquable imprécision, gaffe !

    Quoiqu'il en soit, le truc de omale 13 consommera toujours 100mA pleine échelle . . . c'est pas rien . . .

    Yves.


Sujet : galva Nouveau De F6CER  Le 01-06-2016 à 16:01 sta

    Si omale 13 pouvait mesurer cette fameuse résistance , ça lèverait le doute ......


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 16:56 sta

    re
    bon voila avec alim régler sur 15 volt pile poil j'ai alimenté le galva
    avec en série la résistance de 82
    je mesure la tension au borne du galva uniquement et je trouve 4.34 volt
    j'ai mesurai la résistance de la bobine de ce galva et je trouve exactement 33.3
    essai fait avec trois multimètres différant
    mais il me faut en réalité un galva électromagnétique es non ferromagnétique


Sujet : galva Nouveau De Michel87  Le 01-06-2016 à 17:05 sta


    Bonjour,

    En résumé, il faut un galva magnétoélectrique pour mesurer 150 V pleine échelle?

    Alternatif ou continu?

    Quelles dimensions approximatives de cadran?

    J'ai peut-être ça dans un coin


Sujet : galva Nouveau De Y.M.  Le 01-06-2016 à 17:27 sta

    Correction, au vu des dernières mesure, ce bouzin consomme (I = U / R) 4,34 / 33,3 = 130mA



Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 17:43 sta

    re
    @pour Michel
    ce galva es brancher sur l'anode d'une EL84 la tension
    passe part un condo de 0.1µf pour allez au galva
    il es alternatif ,actuellement j'ai 50*25 mais peut modifier a 55*40
    mesure en millimètres
    @Y.M vous avez raison il consomme et pas précis du tout
    merci a vous tous pour les renseignements et précisions que vous m'avais fournit
    omale 13


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 18:11 sta

    re
    j'oublier toute les règle de courtoisie ,je remercie Michel pour la proposition
    si il trouve t'en mieux pour moi


Sujet : galva Nouveau De Jacques (webmestre)  Le 01-06-2016 à 19:06 sta

    Les galvas ferro ce sont des bouffeur d'énergie, à tous les coups il vient d'un chargeur de batteries.


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 19:13 sta

    RE
    >>à tous les coups il vient d'un chargeur de batteries. <<
    non d'une alim des année 80


Sujet : galva Nouveau De Jacques (webmestre)  Le 01-06-2016 à 19:23 sta

    Dans ce cas, on peut dire que c'est une alim conçue un samedi soir après l'apéro


Sujet : galva Nouveau De omale 13  Le 01-06-2016 à 19:28 sta

    re
    peut-être c'était un alim 13.8 volt 12 ampères a l'époque
    de la cibi


Sujet : galva Nouveau De Michel87  Le 02-06-2016 à 12:22 sta


    Bonjour,

    En fait, il s'agirait de mesurer la composante alternative dans la plage de fréquences audibles sur l'anode d'une EL84 et pour une tension pleine échelle de 150 V.

    Quelle est la profondeur disponible pour le galva ?


Sujet : galva Nouveau De Y.M.  Le 02-06-2016 à 12:54 sta

    Pourquoi sur l'anode ?
    Si cette EL84 est chargée par un transfo, il y a peut être un secondaire basse impédance qui délivre une tension ''compatible'' avec ce galva ferromagnétique ?
    Ce secondaire devrait idéalement délivrer 4,34V quand l'excursion sur l'anode de l'EL84 est de 150V
    Il suffit de le brancher sur ce secondaire sans autre accessoire sauf, peut être, à ajuster sa résistance série pour l'étalonnage.

    C'est trop simple ?
    C'est vrai qu'il va bouffer environ 600mW de BF

    Yves.


Sujet : galva Nouveau De omale 13  Le 02-06-2016 à 13:00 sta

    bonjour Michel et tous
    j'ai 40 mm mais je peut modifier pour 50 mm max >>




Sujet : galva Nouveau De omale 13  Le 02-06-2016 à 13:09 sta

    RE

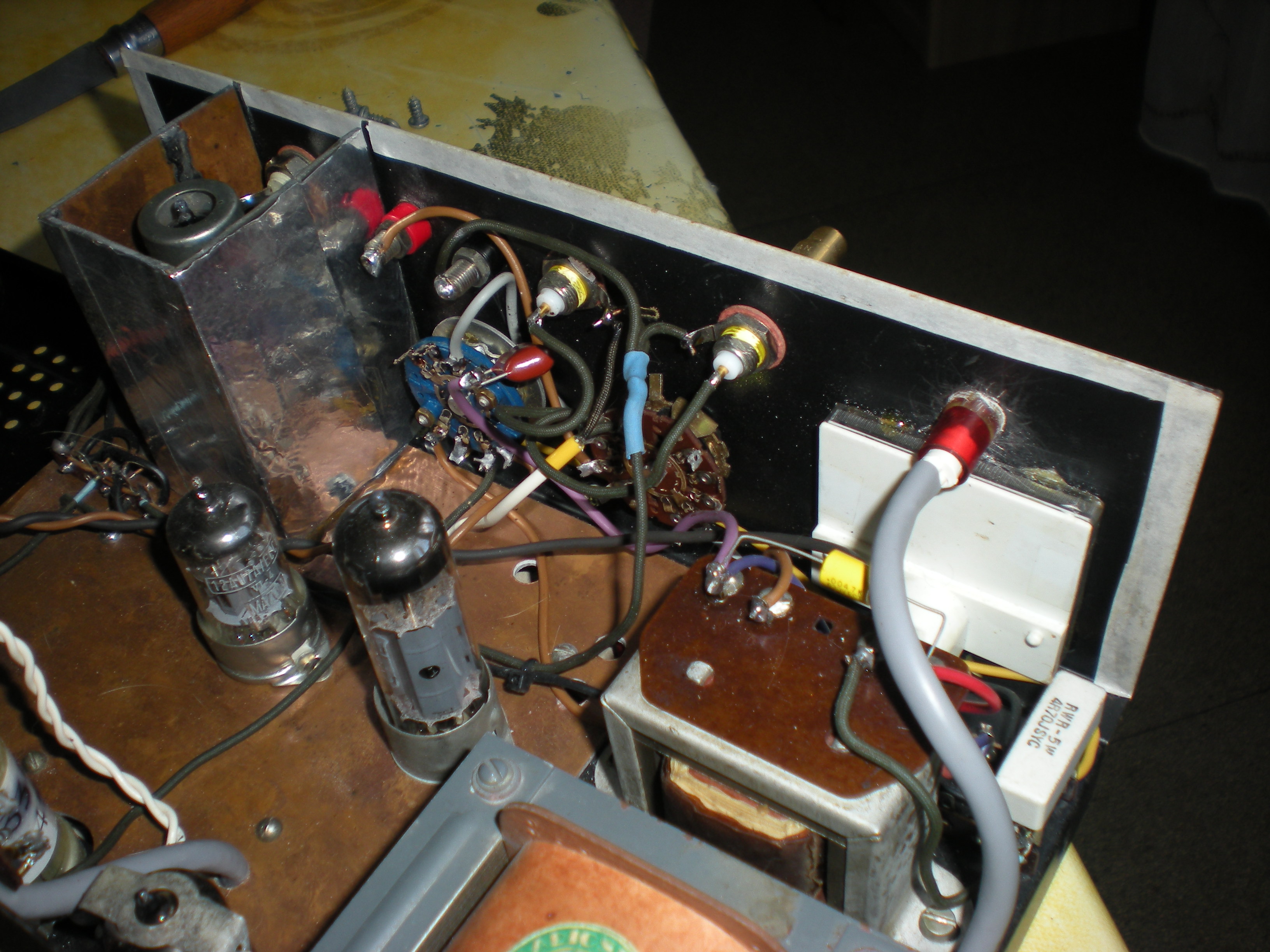

    @ Y.M ce galva es monté sur le signal tracer ST3 je
    ne retrouve plu le schémas


Sujet : galva Nouveau De omale 13  Le 02-06-2016 à 13:16 sta



Sujet : galva Nouveau De Y.M.  Le 02-06-2016 à 13:23 sta

    VU !

    Branche le directement sur le secondaire du transfo de sortie sans résistance ni condo.
    Tout ce que tu risques c'est qu'il ne devie pas assez !

    ''Moins y'en a, mieux c'est''

    Yves.


Sujet : galva Nouveau De omale 13  Le 02-06-2016 à 13:47 sta

    Re
    ok merci Y.M je vais voir cella, mais ses surtout pour la position muet


Sujet : galva Nouveau De Y.M.  Le 02-06-2016 à 14:05 sta

    Oui, mais est ce génant si il bouge tout le temps ?


Sujet : galva Nouveau De Y.M.  Le 02-06-2016 à 14:08 sta

    . . . suite . . .
    Sinon, câble le en parallèle sur la 5 Ohms que tu peux d'ailleurs passer à 10 sans danger pour gagner un poil de déviation de l'aiguille



Sujet : galva Nouveau De Michel87  Le 02-06-2016 à 15:52 sta


    Bonjour,

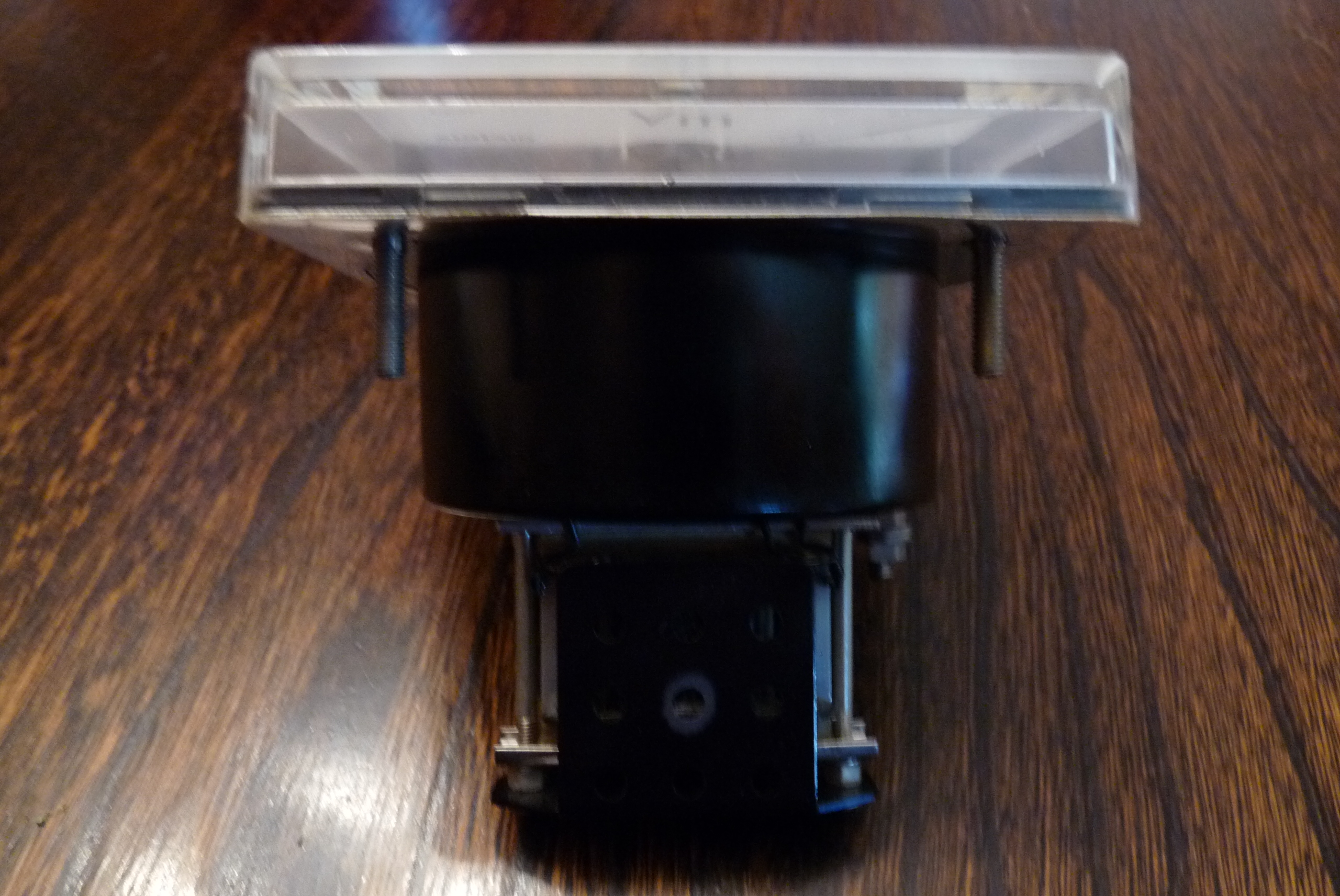

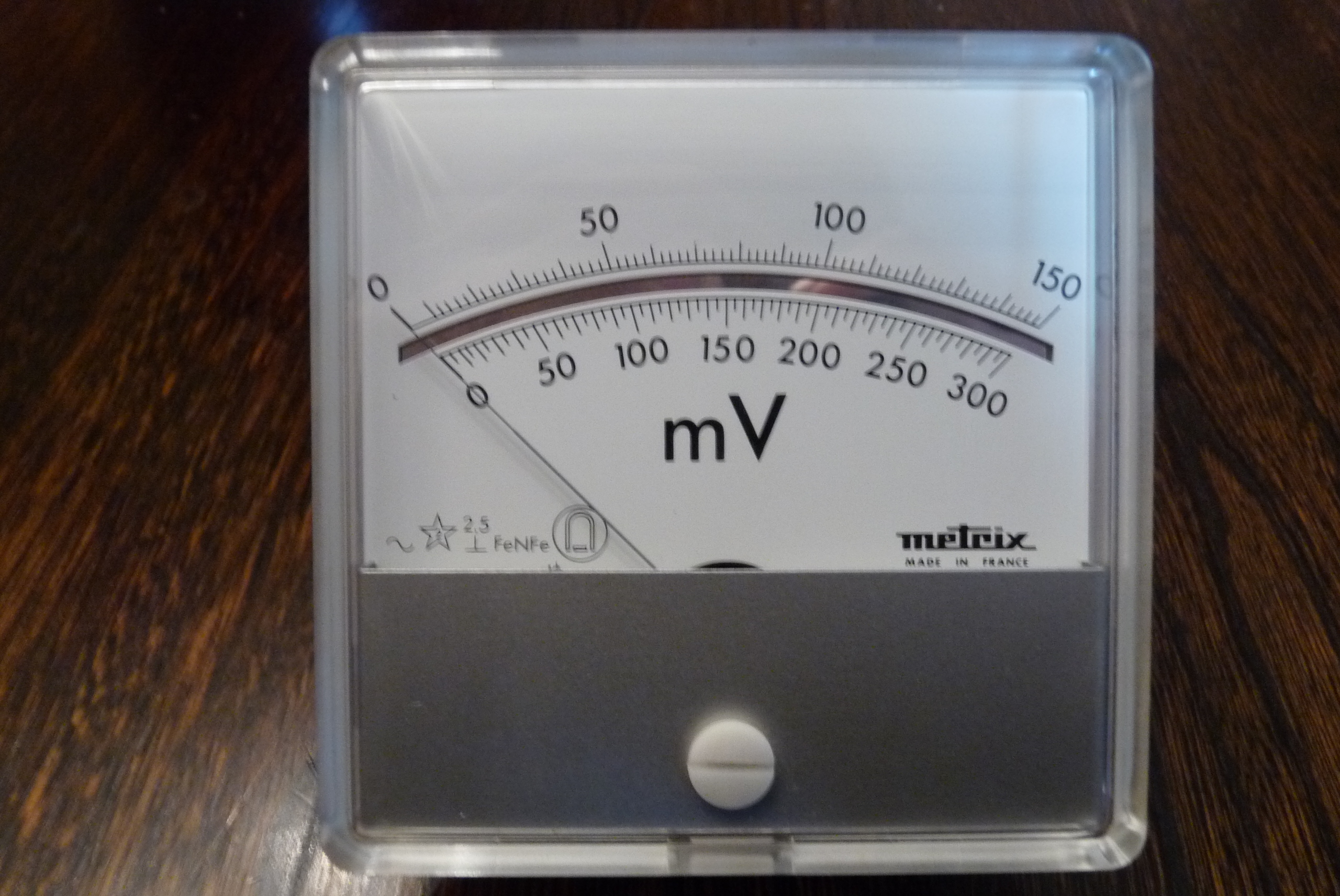

    Le galva est un millivoltmètre alternatif neuf à deux calibres, 150mV et 300mV.
    Ce qui permettrait de l'utiliser au secondaire après une adaptation simple à la tension disponible.

    En revanche, la mémoire m'a fait défaut, j'avais oublié sa grande taille, 94 mm au carré en façade, pour une profondeur de fut de 75 mm, mais peut-être y a-t-il la possibilité de le fixer ailleurs sur le matériel.




Sujet : galva Nouveau De omale 13  Le 02-06-2016 à 16:03 sta

    Re
    je te remercie Michel ,hélas bien trop grand il n'y
    a pas beaucoup de place ,je vais bien trouvez
    suis pas dans l'urgence,
    je vous remercie tous ,
    omale 13


Sujet : galva Nouveau De F5LJJ  Le 15-04-2018 à 20:42 sta

    Bonjour à tous

    Ou en est ce galva Omale 13?

    Ce n'est pourtant pas compliqué de calculer un shunt en série d'un galva pour en faire un voltmètre; ON5WF a demandé les caractéristiques du galva mais personne ne lui a répondu

    Il suffit de connaître la résistance et la déviation totale du galva; cela fait parti des questions demandées à la licence radio amateur

    Cordialement


Sujet : galva Nouveau De BRT95  Le 15-04-2018 à 21:03 sta

    Bonsoir
    Je croyait qu'un shunt devait être mis en parallèle pour faire un ampèremètre et une résistance série pour faire un voltmètre..... Les choses auraient- elles changées???. 73's


Sujet : galva Nouveau De omale 13  Le 15-04-2018 à 21:04 sta

    bonsoir
    @ F5LJJ salut ,j'ai répondue le 01.06.16 a 16h56
    mais j'ai trouvé depuis le galva qui me fallait
    merci
    omale 13


Sujet : galva Nouveau De F5LJJ  Le 15-04-2018 à 21:28 sta

    Bonsoir à tous

    @ BRT95 Le post était plus compliqué que ça puisqu'en fait, il fallait mesurer avec le même galva, si mes souvenirs sont bons, une tension et une intensité

    @ omale Comment avez-vous fait pour mesurer l'intensité et la tension (surement avec un commutateur?)

    Cordialement

    JL


Sujet : galva Nouveau De omale 13  Le 15-04-2018 à 22:41 sta

    re
    me suis simplement borné à mesurer la
    tension et la R et Y.M en a déduit l'intensité
    le 01.06.16 a17h27 voila ;

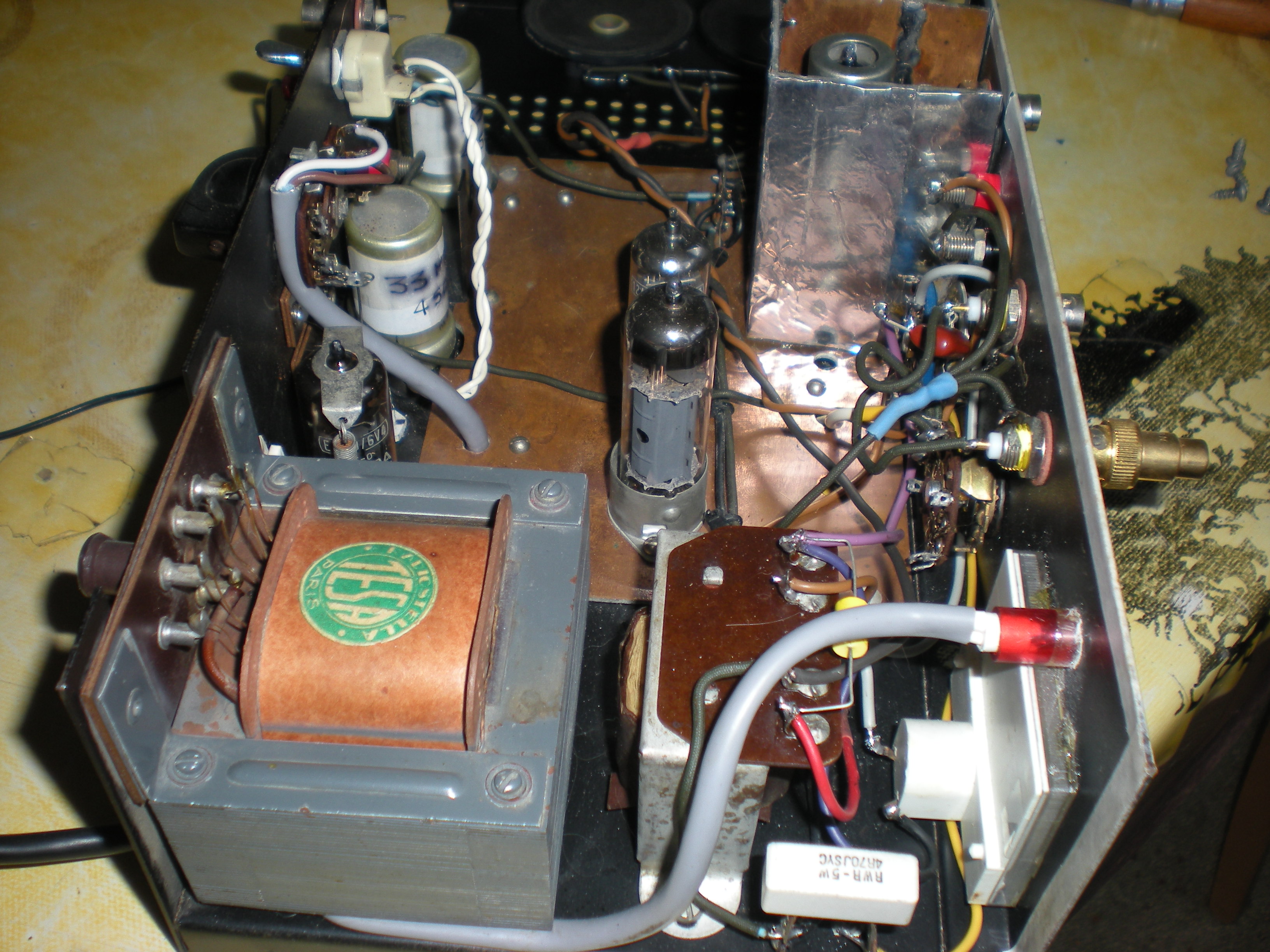

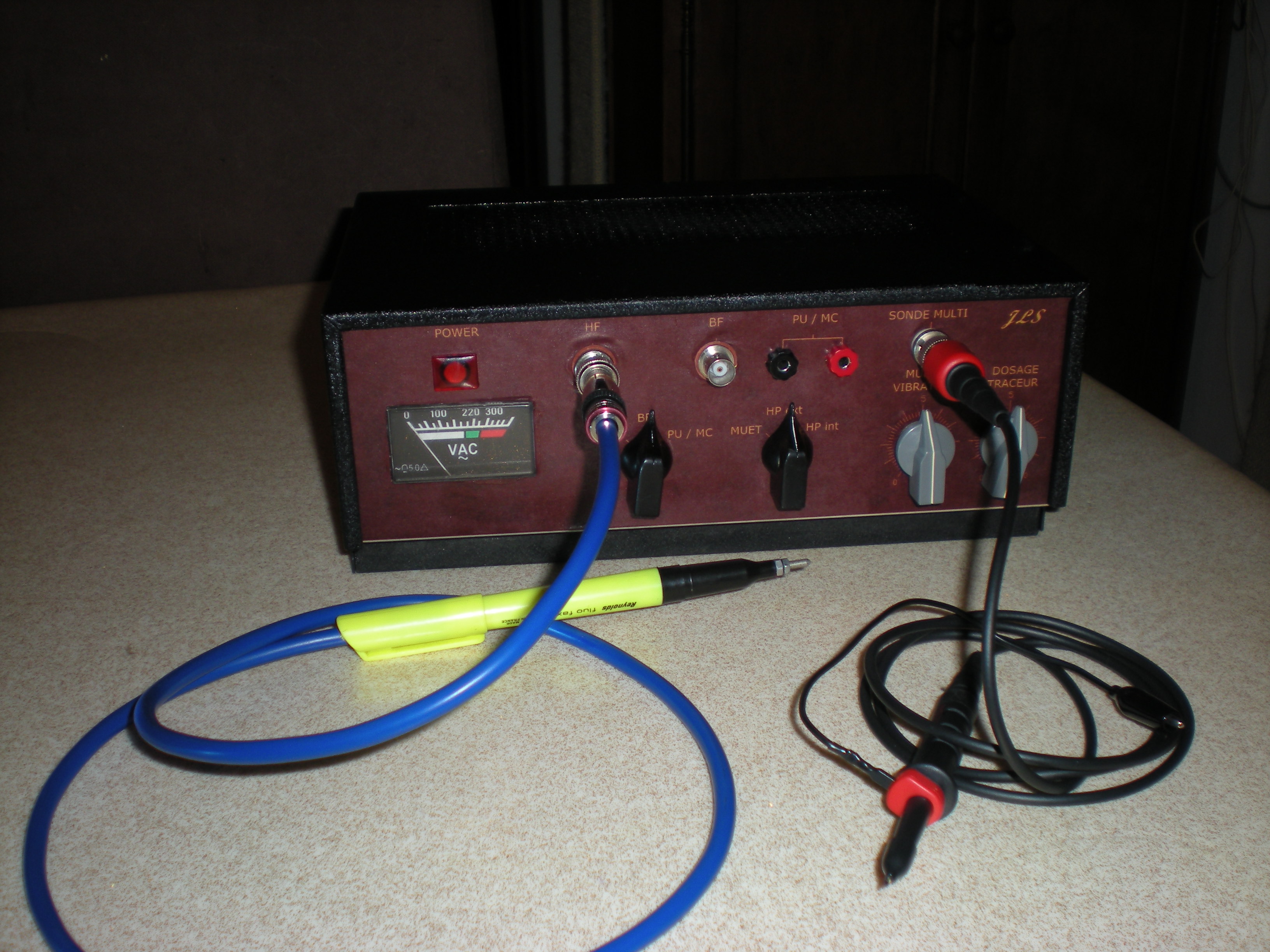

    se galva a était monté sur le signal tracer que j'ai monté le
    ST3 de chez Perlor >>>>>>>>>>>>>>>>>>>>>>>>>>>>>
    merci
    omale 13




Sujet : galva Nouveau De korssakof  Le 16-04-2018 à 09:19 sta

    Bonjour
    Ce 'galva' me rappelle mon premier contrôleur 'universel' dans les années 64-65 j'avais acheté un galva pas trop cher chez Radio-Prim rue d'Hauteville (Paris),il consommait 60mA et à l'aide de douilles bananes et de résistances Sfernice vertes de plusieurs watts (je connaissait P=UxI) j'avais réalisé plusieurs calibres et mis le tout dans un boîtier en alu martelé (au sens propre),un peu plus grand qu'un contrôleur Eurelec qu'un ami possédait et devant lequel je bavais d'envie.
    Je l'ai utilisé quelque temps ,je démarrais l'étude des vielles radios achetées pas cher à Clignancourt.
    Ah la joie des réalisations personnelles !

    Bonne journée

    Yves


Sujet : galva Nouveau De caseveck  Le 16-04-2018 à 17:27 sta

    bonsoir
    j'ai monté un appareil pour reformater les condos chimique,dessus j'ai installer un galva en continu de 15v et 150ma pour ce faire j'ai mis en serie une resistance de 10M l'aiguille n'a pas broncher en descendant au fur et a mesure pour avoir des données exact j'ai mit une 500k,et depuis 2 jours je reformate des condos et il ne bronche pas,il indique bien la charge progressivement et la decharge et je monte a 600v pour certain condos,donc pour moi en tenant cmpte des années de dépannages,et je ne suis pas ingénieur,je pense m'en sortir pas trop mal


Sujet : galva Nouveau De F5LJJ  Le 16-04-2018 à 18:56 sta

    Bonsoir à tous les bricoleurs

    Voici une formule pour trouver la valeur du shunt à souder en dérivation, à un galva si on veut que celui-ci dévie à pleine échelle pour 5A (par exemple)

    Dans un premier temps, il faut connaître la résistance du galva prise comme chacun le sait à l'aide d'un ohmmètre a ses bornes (admettons 1500 ohms)
    Dans un deuxième temps, il faut connaître l'intensité maxi pour laquelle le galva va dévier au maxi (admettons aussi 200µA)

    Valeur du shunt= Résistance galva x (I galva / I total - I galva)
    Valeur du shunt= 1500 x (200µ / 5 - 200µ)
    Valeur du shunt= 0,06 ohm
    Et surtout ne pas oublier de calculer la puissance du shunt
    P = rI² = 0,06 x (5)² = 1,5W

    Bon, si on veut pinailler les 200µA ne passe pas dans le shunt

    Ca, c'était pour un ampèremètre; passons maintenant à la résistance série du voltmètre

    Déterminons la valeur de la résistance Rs qu'il nous faut ajouter en série avec un galva de 50µA
    et de 3000 ohms de résistance interne pour le transformer en voltmètre de calibre 5V
    Il nous faut déterminer en tout premier lieu la sensibilité du voltmètre à partir de la relation:

    S = 1 / Imax = 1 / 50µ = 20 000 ohms/V

    Puis calculons directement la résistance Rs à partir de la formule:

    Rs = (calibre du voltmètre x S) - R galva

    Rs = (5 x 20 000) - 3000 = 97 000 ohms ou 97 kilohms
    Rs ne dissipe pas de Joule puisqu'il y a très peu de courant

    Voilà, si vous avez des galva qui trainent, un peu de calcul ne fait pas de mal mais surtout ça évite d'acheter des galva déjà tout étalonnés qui sont très chers;

    Bonne bidouille à tous et vive la tsf
