| Sujet : Tektronix 317 Nouveau | De stockfish Le 30-11-2014 à 08:33 sta |
|
Bonjour à tous
J'ai récupéré ce vieil oscilloscope. L'intérieur est comme neuf.
Sa tension d'alimentation possible va de 110 à 248 V.
J'ai voulu vérifier sur quelle tension il est réglé et là, surprise.

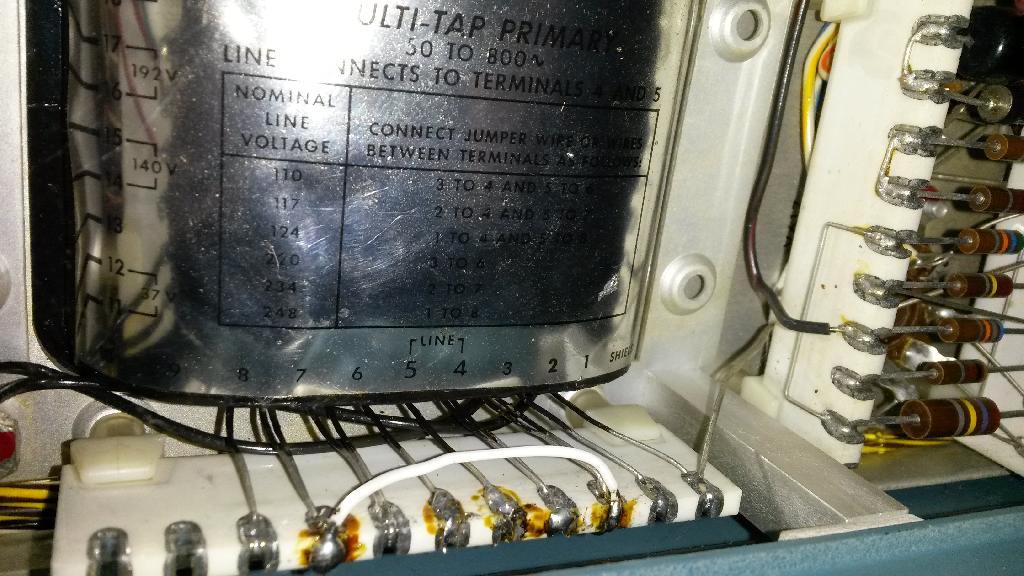

Voici la photo du transfo. Il semblerait qu'aucune des possibilités
permises n'ait été choisie.
Avant de modifier toute chose, j'aurais bien aimé avoir
quelques avis éclairés.
peut-être y a-t-il une raison qui m'aurait échappé.
Merci d'avance et bon dimanche.
| |
|
| Sujet : Tektronix 317 Nouveau | De Jacques (webmestre) Le 30-11-2014 à 08:43 sta |
|
La perspective de la photo laisse un doute mais il semble qu'un pontage entre 7 et 3 du transfo soit réalisé.
Le côté du shield (blindage) n'est pas assez visible pour juger des possibilités offertes.
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 30-11-2014 à 08:55 sta |
|
Merci pour cette intervention rapide.
Oui, il y a bien un pontage entre 3 et 7.
Les possibilités offertes sont :
110 v : 3 to 4 and 5 to 6
117 v : 2 to 4 and 5 to 7
124 v : 1 to 4 and 5 to 8
220 v : 3 to 6
234 v : 2 to 7
248 v : 1 to 8
Les traces de chauffe montrent qu'aucune de ces possibilité n'a été tentée.
|
|
| Sujet : Tektronix 317 Nouveau | De Jacques (webmestre) Le 30-11-2014 à 09:02 sta |
|
Donc cela correspond à des mises en // pour les tensions inférieures à 150 V et utilisation d'un enroulement supplémentaire pour ajuster les tensions légèrement supérieures.
Je ne sais pas pour quelle tension et quel pays ce jump a été fait mais il doit correspondre à une tension secteur "autre" que celles mentionnées.
Je présume qu'il faut enlever ce pontage et entrer le secteur directement entre 1 et 8 pour 248V.
Dans un premier temps, l'enlever et vérifier la résistance statique des enroulements: Elle doit être la plus élevée entre 1 et 8.
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 30-11-2014 à 09:18 sta |
|
Merci.
Je viens de récupérer la notice.
Le pontage 3-7 ne semble pas absurde (voir schéma joint).
Je vais quand même vérifier les valeurs ohmiques des enroulements.
| |
|
| Sujet : Tektronix 317 Nouveau | De F6CER Le 30-11-2014 à 14:29 sta |
|
Bonjour
Attention , l'écran ne compte pas dans la numérotation ,le court-circuit est bien entre 2 et 7
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 30-11-2014 à 17:07 sta |
|
Merci F6CER le deuxième fil en partant de la droite semble bien être le fil 1.
Il est donc sur 234 V.
J'ai récupéré le schéma sur bama.
Après un rapide essai sur secteur, dégagement de fumée sur
r807. C807 doit probablement fuir.
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 30-11-2014 à 19:29 sta |
|
Bonsoir
Il serait bon de reformer les condensateurs en alimentant l'oscillo sous 110 V ou moins pendant une heure ou deux .
Souvent les capa de bonne qualité repartent , pour l'essai vous pouvez mettre une 50 K en série avec C807 et contrôler au voltmètre si la tension remonte .
|
|
| Sujet : Tektronix 317 Nouveau | De F6CER Le 30-11-2014 à 19:49 sta |
|
Re
effectivement j'ai réparé quelques Tektros et pratiquement tous les chimiques sont repartis une fois reformés
bonne chance
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 30-11-2014 à 19:58 sta |
|
Merci pour l'astuce.
Si ça peut me permettre de sauver quelques chimiques
ce ne serait pas plus mal.
Faudrait pas que le changement des chimiques me
coûte plus que l'appareil.
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 19-12-2014 à 10:53 sta |
|
Bonjour
j'ai lancé l'alimentation en 110 v pour reformer les condos.
J'ai placé une résistance en série sur c807.
Le courant traversant le condo semble effectivement diminuer
très lentement. Je me demandais quelle valeur
maximale peut on tolérer pour ce courant de fuite.
J'en suis environ à 50 uA.
Si vous avez une idée de l'ordre de grandeur acceptable
merci d'avance.
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 19-12-2014 à 16:26 sta |
|
Bonjour
Je pense qu'il est en train de se reformer , c'est souvent assez long .
C 807 toujours alimenté par la résistance de plus forte valeur .
Réalimenter l'oscillo sous sa tension normale , V800 retirée .
Attendre que sa tension (C 807) monte à 400 V
Surveiller la température de tous les chimiques (Attention , il peut y en avoir qui n'ont pas le boitier au potentiel masse )
Quand la tension de C807 sera montée à 400 V remettre la résistance de 330  .
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 19-12-2014 à 17:24 sta |
|
Bonjour et merci Adams,
Entre temps, comme j'ai vu que le courant de fuite restait quasiment stable
au bout d'1h30 j'ai retiré ce condo (c807)
et l'ai remplacé par un neuf.
Après avoir remis du 230 V, le
même problème c'est produit : dégagement de fumée sur r807.
Je ne vois pas trop ce qui pourrait être en cause (c805 est un céramique
costaud). C806 peut-il être en cause ?
J'ai quand même eu le temps de voir quelques lueurs sur le crt.
Il semble fonctionnel, ça c'est la bonne nouvelle.
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 19-12-2014 à 18:35 sta |
|
D'abord prendre des précautions pour ne pas griller le transfo oscillateur THT .
V800 retirée il faudrait avoir 400 V sur la broche 9 0 V sur 3et 6 300 V sur 1
Passer du nettoyeur de contact sur le support de V 814.
La tension en 1 ( écran ) est fixée par V 414 , qui mesure la THT .
Il faudrait contrôler les éléments du diviseur de tension C 814 /815 R 811 à 815
Les résistances et potentiomètres de grandes valeurs (2,2 et 4,7 M) se coupent ou varient plus que les autres .
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 19-12-2014 à 21:09 sta |
|
V800 retirée, les tensions sont à peu près correctes (380 v sur 9, 280 v sur 1, 0 v sur 3).
Le contrôle à l'ohmetre de v800 ne montre aucun cc dans la lampe.
Pour ce qui est du diviseur de tension, difficile à contrôler car
les résistances r813 à r815 sont gainées.
J'ai -150 v au point indiqué -158 sur le schéma. Je suppose
donc que ce diviseur de tension est correct.
r812 et r810 sont correctes. Même r330 a conservé sa valeur
malgré la chauffe.
Une petite photo de la zone incriminée ->
| |
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 19-12-2014 à 22:19 sta |
|
Le - 150 V peut venir de la diode formée par K/G1 de V814b et non du diviseur de tension .
En gros :
La tension grille de V 814 b n'est pas assez négative
V 814 b conduit sa tension plaque reste basse
V 814 a ne conduit pas ou pas assez , l'écran de V 800 est a une tension trop élevée , ce qui le fait débiter au maxi .
Essayez une autre 12AU7 , on ne sait jamais !
Avec un montage de cette qualité , on hésite à intervenir , mais les capa. noires dites "Black beauty " sont connues pour mal vieillir .
Avant de se résoudre au " charcutage " ,il faudrait faire baisser la tension d'écran de V800
On pourrait essayer (avec une résistance entre 2 et masse ) de modifier la tension grille de V 814 a pour faire conduire ce tube .
Il serait alors possible de faire fonctionner l'engin (sans régulation THT ) sans risques le temps de faire des mesures .
O
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 19-12-2014 à 22:43 sta |
|
J'ai changé la 12au7.
Toujours sans la v800 j'ai encore environ
280 v sur la borne connectée à son écran.
Par contre, même sans cette lampe, r807
continue à chauffer dur et l'odeur de parafine
ne me dit rien qui aille donc je stoppe au bout d'1 minute
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 20-12-2014 à 09:21 sta |
|
Bonjour
Le 19-12-2014 à 21:09
<<V800 retirée, les tensions sont à peu près correctes (380 v sur 9, 280 v sur 1, 0 v sur 3).>>
Le temps que R 807 se mette à fumer ?
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 09:43 sta |
|
Bonjour
oui, elle n'a pas eu le temps de fumer mais ça
commençait à "sentir le chaud" j'espère que
ce n'est pas le transfo.
|
|
| Sujet : Tektronix 317 Nouveau | De Gilbert Le 20-12-2014 à 09:46 sta |
|
D'après la photo et les inscriptions, dans tous les cas le secteur arrive sur 5 et 4 et le strap doit être sur la tension d'alimentation désirée ( en l'occurence 234 V dans le cas présent ). Non?
|
|
| Sujet : Tektronix 317 Nouveau | De Gilbert Le 20-12-2014 à 10:07 sta |
|
D'ailleurs le strap est sur 2 et 7 et non pas sur 3 et 7. La première borne correspond au "shield"
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 10:20 sta |
|
Oui c'est bien ça. Pour le transfo d'alim, j'ai la bonne
config. Sur le secondaire les tensions sont correctes.
C'est pour le transfo tht que je m'inquiétais en
réalisant que si primaire et secondaires
sont en cc on aurait le même symptôme :
échauffement de r807 non ?
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 20-12-2014 à 10:51 sta |
|
Pour Gilbert
Le problème actuel est sur transfo de l'oscillateur THT .
stockfish
Il ne reste plus qu'à examiner le câblage , la fuite étant sur une des extrémités du primaire .
Solution : Isoler la carcasse du transfo , elle sera à 400 V .
|
|
| Sujet : Tektronix 317 Nouveau | De Gilbert Le 20-12-2014 à 11:06 sta |
|
Pour Adams
ok, mais seules les hésitations sur le cablage du transfo d'alim ont motivé mes posts.
J'ai ensuite vu qu'F6CER avait donné la même info
I apologize !
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 11:12 sta |
|
Ok.
Est-ce ce petit transfo monté sur bakélite ?
Je mesure 100 kohms entre les deux fils.
| |
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 20-12-2014 à 15:19 sta |
|
Le transfo semble monté sur un isolant ,en plus le circuit magnétique ferrite n'est pas conducteur ,aucun des 18 fils ne va à la masse .
Regardez s'il n'y y aurait pas une forte composante alternative sur le + 420 Unregulated
Une des diodes de D632 ou de D662 peut être en CC .
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 18:06 sta |
|
Bravo, ça a l'air d'être cela : tension alternative
importante sur ce point.
Je ne peux pas dire de combien faute d'avoir
un multimètre fiable à ce niveau de tension.
Ce que je peux dire c'est quelle est supérieure à 250 V.
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 20-12-2014 à 18:28 sta |
|
Ouf , ce ne serait pas le transfo !
Pour la mesure , un oscillo . en position alt , ou un multimètre en position alt . relié par un condensateur .
Contrôler les diodes , si ce sont des ponts moulés , on en trouvera dans les alim de PC .
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 18:51 sta |
|
Voici les diodes, j'espère trouver un moyen
de les contrôler sans dessouder.
Ce serait dommage de charcuter un si bel
ensemble.
| |
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 20-12-2014 à 19:16 sta |
|
Si une diode est coupée ou en CC vous le verrez sans dessouder .
Je le fais avec un Ohmètre analogique en position X1 , sous 1,5 V dans une diode Si , il passe 40 mA.
|
|
| Sujet : Tektronix 317 Nouveau | De jean-luc beulaygue Le 20-12-2014 à 19:18 sta |
|
bonsoir
si vous dessoudez sur du tektro, il faut IMPERATIVEMENT ressouder avec la soudure fourni par tektro sur une petite bobine, sinon vous risquez de détériorer les contacts argents des
barrette en stéatite (c'est noté dans la notice technique)
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 20-12-2014 à 23:59 sta |
|
Merci Jean-Luc, j'ai pu lire sur ce forum
qu'il suffisait de couper les pattes et laisser les
soudures en place. Hélas, je n'ai pas trouvé
de soudure Tektro dans l'appareil.
Faute de voltmètre analogique, j'ai utilisé la position
"diode" d'un multimètre numérique.
Les diodes des ponts D602, D632 et D662 apparaissent
bonnes à cette mesure. En revanche, à la mise sous
tension, j'ai pu mesurer 0 V ac entre cathode D662a
et anode D662c mais plus de 300 V ac entre cathode
D632a et anode D632c.
Puis en voulant confirmer la mesure, le fusible
f601 sur primaire a fini par claquer. Maintenant, je
suis coincé, il me faut trouver un nouveau fusible ...
|
|
| Sujet : Tektronix 317 Nouveau | De Guy F6CTP Le 21-12-2014 à 00:43 sta |
|
la soudure de Tektro est tout simplement de la soudure à l'argent
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 21-12-2014 à 09:53 sta |
|
Bonjour
Je joins le schéma de ce que je comprends , avec les tensions notées .
A moins d'avoir un voltmètre "True RMS "les mesures en alternatif sont fausses .
Avez- vous un oscillo en état .
| |
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 21-12-2014 à 10:47 sta |
|
Bonjour
oui, c'est bien ce que j'ai mesuré.
Ces valeurs m'étonnent également.
Je regarderai à l'oscillo mais je n'ai
qu'une sonde x10.
|
|
| Sujet : Tektronix 317 Nouveau | De Adams Le 21-12-2014 à 11:22 sta |
|
Le fusible a bien fait de sauter , c'est catastrophique , mais on devrait y arriver .
Les diodes étant en circuit , il est possible que le multimètre numérique perde les pédales .
Pour éviter de dessouder ou de couper ,contrôlez ces 8 diodes diodes une par une , avec une alim ou une pile de 4,5 V et une ampoule ,ce sont des 750 mA , restez au dessous de cette intensité .
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 16-01-2015 à 15:17 sta |
|
Bonjour
Quelques nouvelles de ce Tektro.
Tout semble ok ->
Avec l'aide d'un participant de ce forum il est reparti.
Le seul problème était le condo de filtrage c660.
Plus de 7 h d'alimentation en 110 n'a pas permis de le reformer.
Je ne sais pas s'il était fuyard toujours est-il qu'il ne faisait pas
le job. Une composante alternative de l'ordre de 25 v se retrouvait
sur R807 que c807 évacuait vers la masse d'où la surchauffe.
C'est vraiment un bel appareil. Ventilateur silencieux, trace fine et nette, cablage au cordeau.
Bonne soirée.
| |
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 28-01-2015 à 15:24 sta |
|
Bonjour
Pour les accros tektro, +de 70 numéros, près de 700 pages de "Service Scope" et "TeksCope" (oct. 59 -> juil. 71) ici : elektrotanya.co...
Excuses si déjà donné ...
|
|
| Sujet : Tektronix 317 Nouveau | De Jacques (webmestre) Le 28-01-2015 à 17:26 sta |
|
La lecture est dédiée à des appareils précis ou est-ce généraliste ?
Désolé, pas eu le temps de jeter un oeil
|
|
| Sujet : Tektronix 317 Nouveau | De stockfish Le 28-01-2015 à 18:11 sta |
|
C'est généraliste mais Tektro.
Différents modèles au fil des années sont évoqués.
C'est un peu une newsletter pour les utilisateurs avec
description de mesures, conseils de maintenance, ...
On peut voir les évolutions au cours des années 60 où le tube a fait place aux transistor.
D'autres rubriques ont évidemment moins d'intérêt : petites
annonces, appel pour matériel dérobé ...
|
|
|
Journaux du site au 22/08/2022 à 10:26
