| Sujet : Qualité d’un ancien condensateur Nouveau | De Dominique Le 15-07-2025 à 19:56 sta |
|
Bonjour,
Récemment, j’ai dépanné deux postes Radiola RA83, un de type ordinaire et l’autre dit « de luxe ».

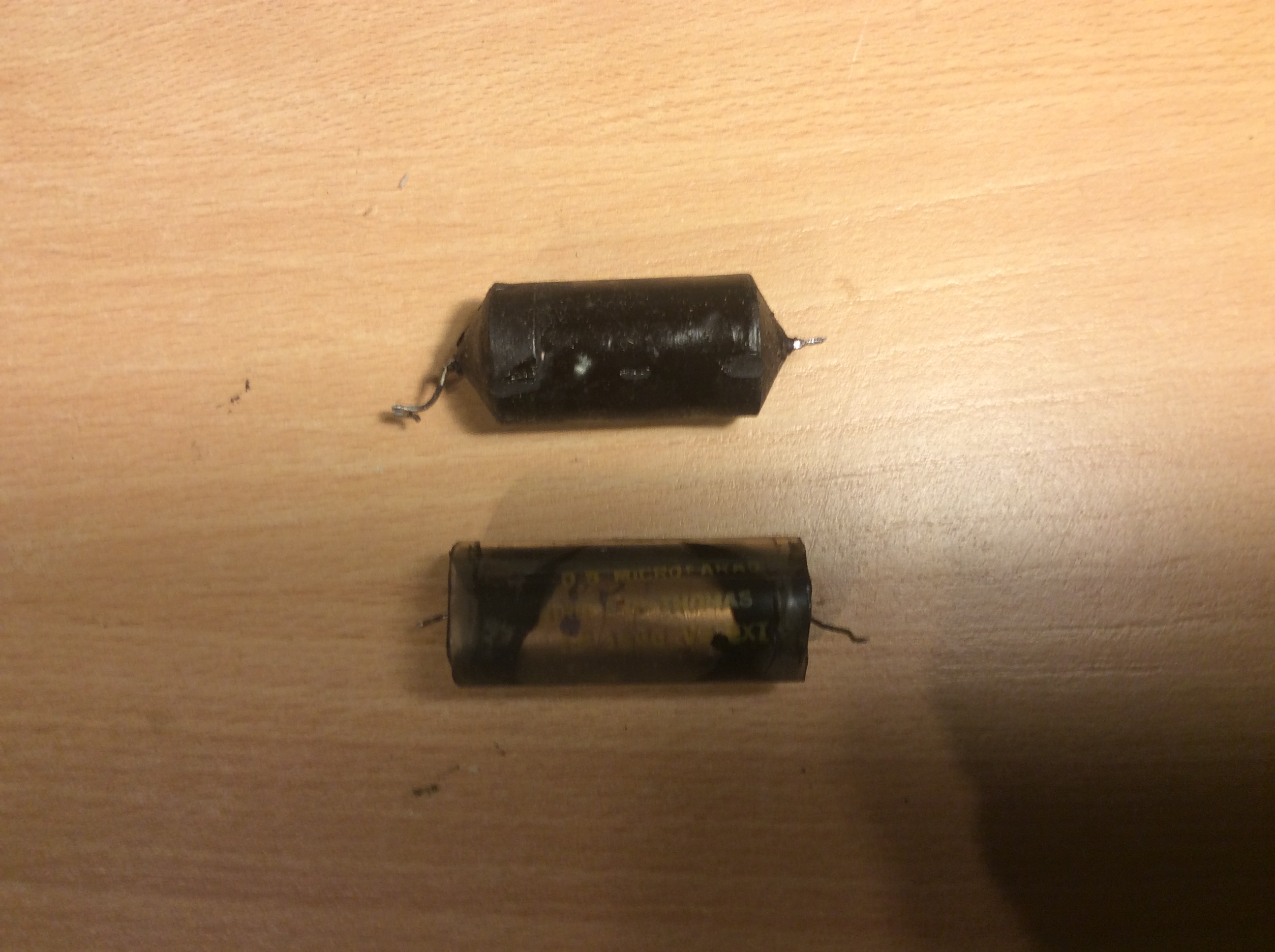

Le premier possède des condensateurs noirs dont le corps est du brai et celui de luxe est équipé des fameux condensateurs en verre avec du brai aux extrémités. ( voir photo ).
J’ai choisi de tester sur chaque modèle de poste,le gros condensateur au papier de 0,5 uF situé en la ligne HT et la masse.
Les mesures sur le condensateur en brai m’ont étonné : capacité bonne et courant de fuite négligeable. Il aurait pu rester sur le poste.
Ce type de condensateur a l’air de meilleur qualité que les cochonneries en verre qui les ont remplacés.
Qu’en pensez-vous ?
Merci.
Dominique.
| |
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De Jacques (Webmestre) Le 15-07-2025 à 20:34 sta |
|
En effet, c'est étonnant, ces condensateurs possèdent souvent un courant de fuite élevé. Mais c'est surtout des chimiques qu'il faut se méfier.
J'en ai connu qui ont traversé l'ébénisterie quand on ne prend pas un minimum de précautions avant la misse sous tension.
Est-ce que tu peux afficher dans un prochain message la liste des bourses d'échange de radios anciennes ?
Il n'y a jamais rien dans notre région, a part a une certaine époque à Hautvillers, du temps de JP lafaysse.
|
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De Radiolo Le 15-07-2025 à 20:57 sta |
|
|
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De georgesgiralt Le 15-07-2025 à 23:08 sta |
|
Bonsoir,
J'ai monté un biniou dessiné par un portugais de Madère pour tester et mesurer les condensateurs (courant de fuite). C'est pas mal car on peut les tester à leur tension nominale (enfin presque. L'appareil est limité à environ 450 V) et je suis surpris par le fait que les testeurs chinois voient comme ''passable'' des condensateurs qui sont de vrais passoires à leur tension de service dans le poste d'où elles sortent !
Le lien est ici :  https://www.youtube.com/w… L'avantage de son appareil c'est qu'il fournit les fichiers Gerber et qu'il utilise des booster chinois ''à pas cher''. avec un prime une limitation de courant pour éviter de tout claquer si le condo est mort...
J'aime bien ses vidéos en prime...
|
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De Dominique Lambert Le 21-07-2025 à 21:31 sta |
|

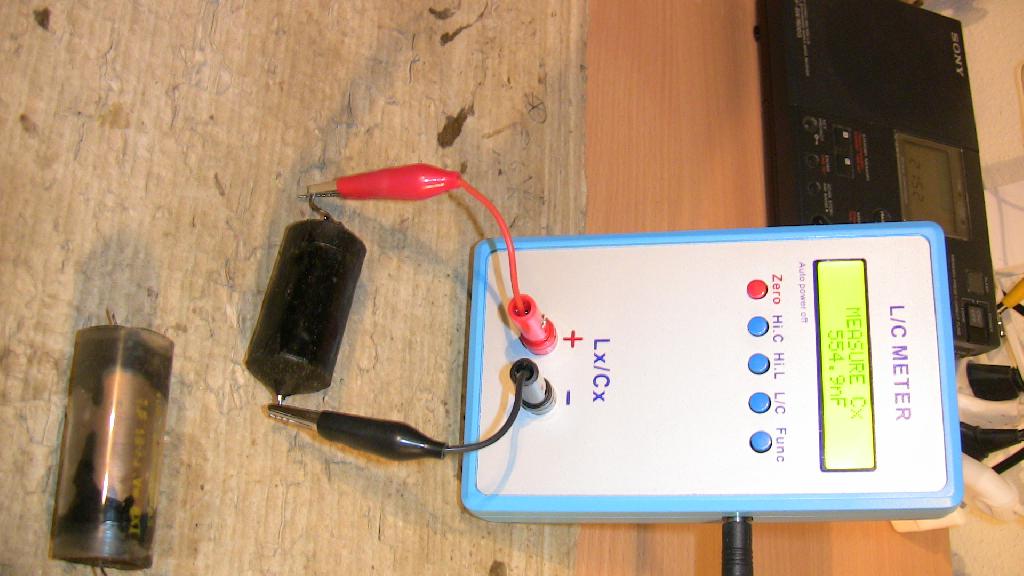

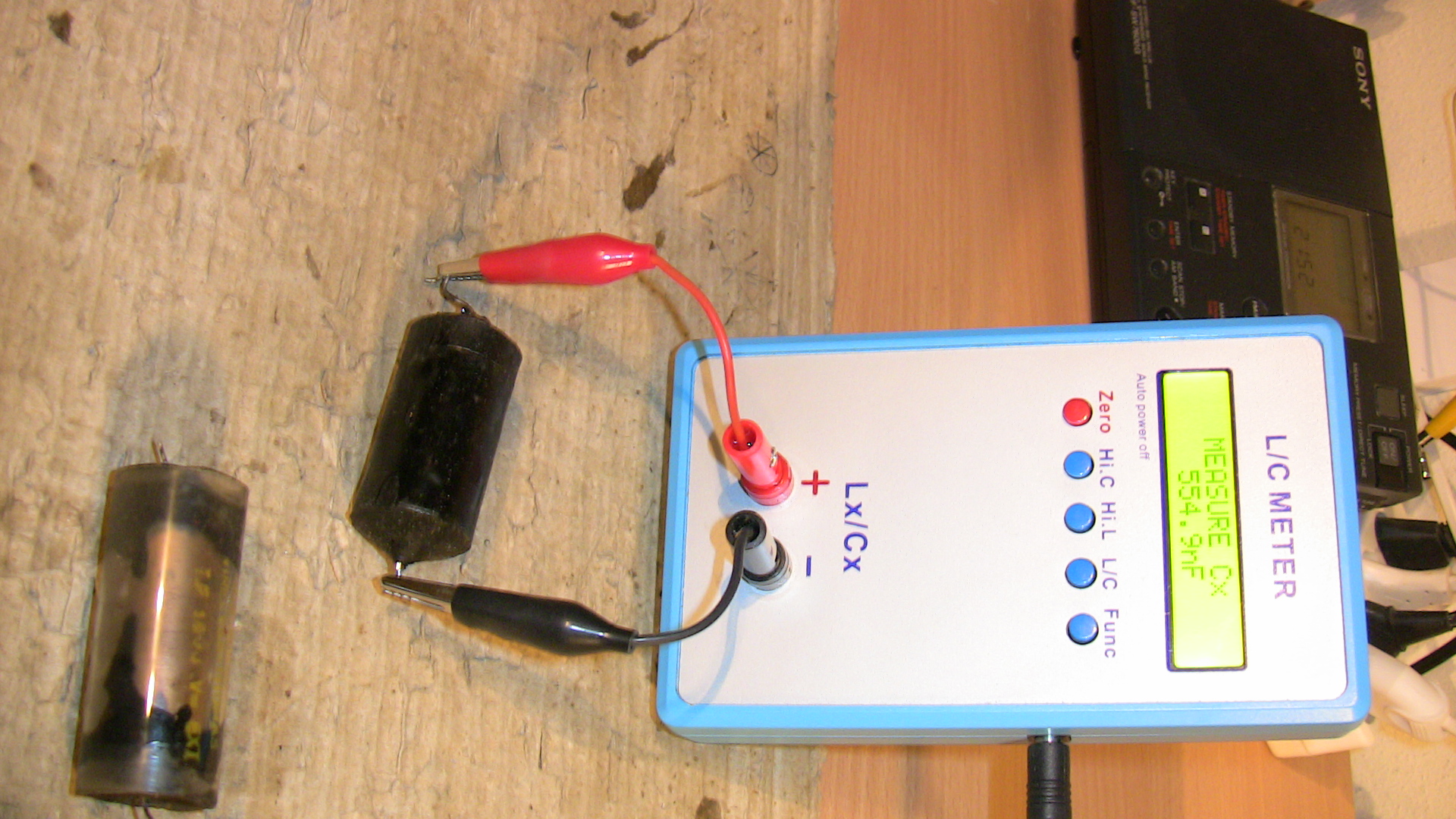

Mesure du condensateur dont le corps est en brai :

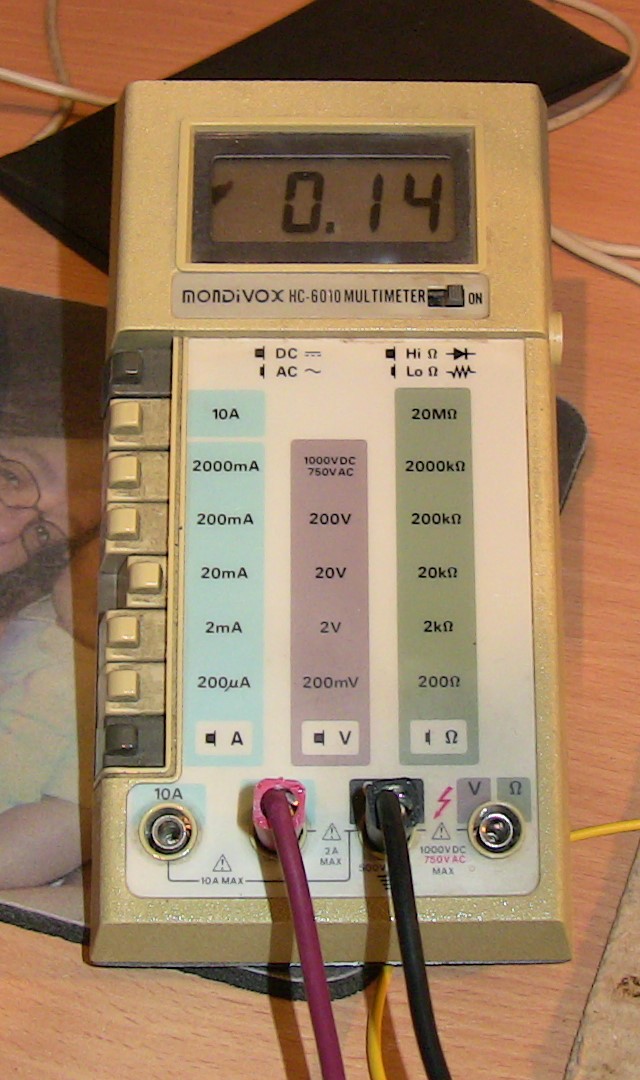

554 nF pour 0,5 uF marqué sur le corps et fuite de 140 uA sous 360 volts.
Je pense qu'il aurait pu rester sur le châssis du poste.
Dominique
| |
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De Dominique Lambert Le 21-07-2025 à 21:35 sta |
|

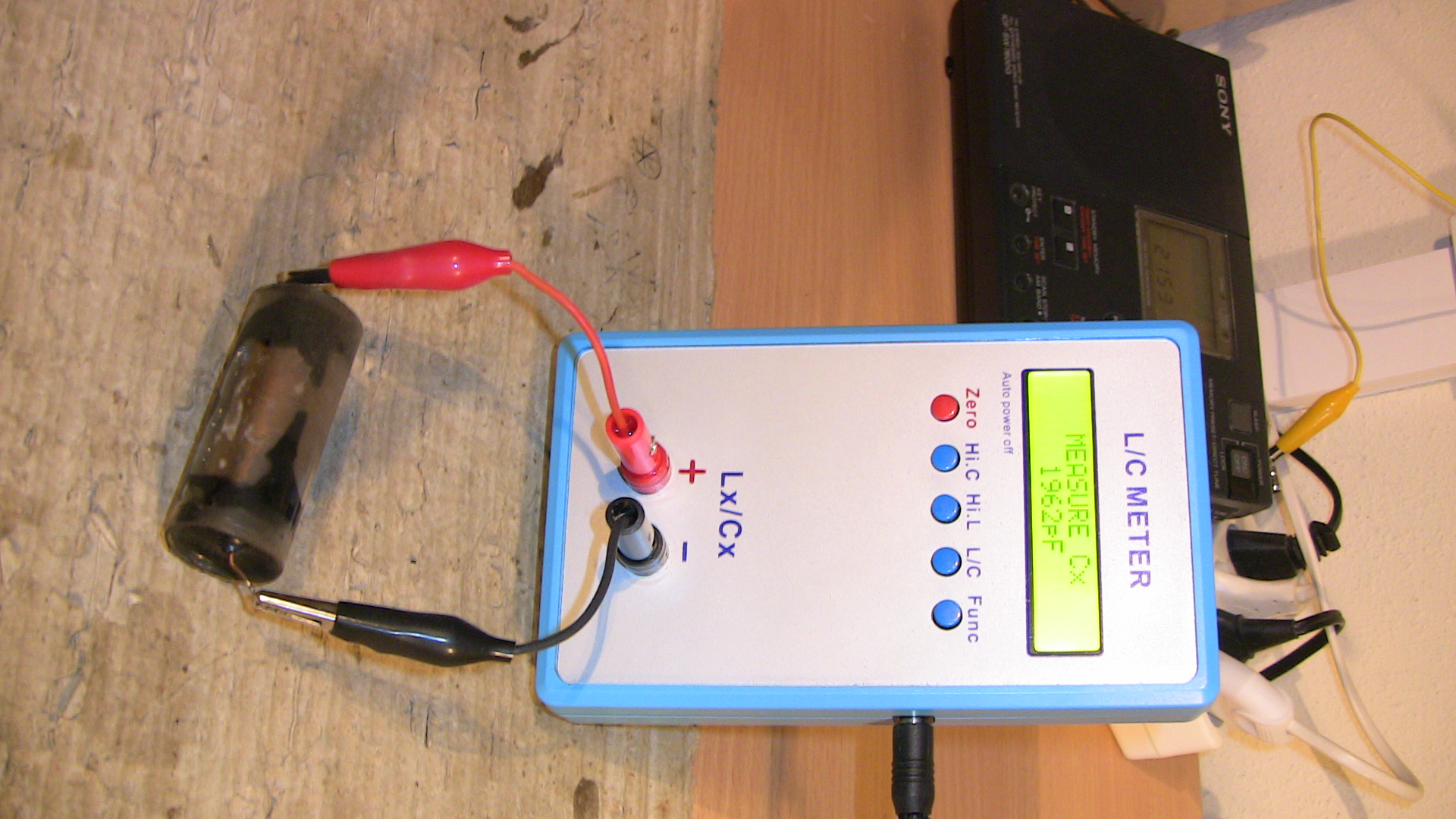

Le modèle en verre qui est plus récent :

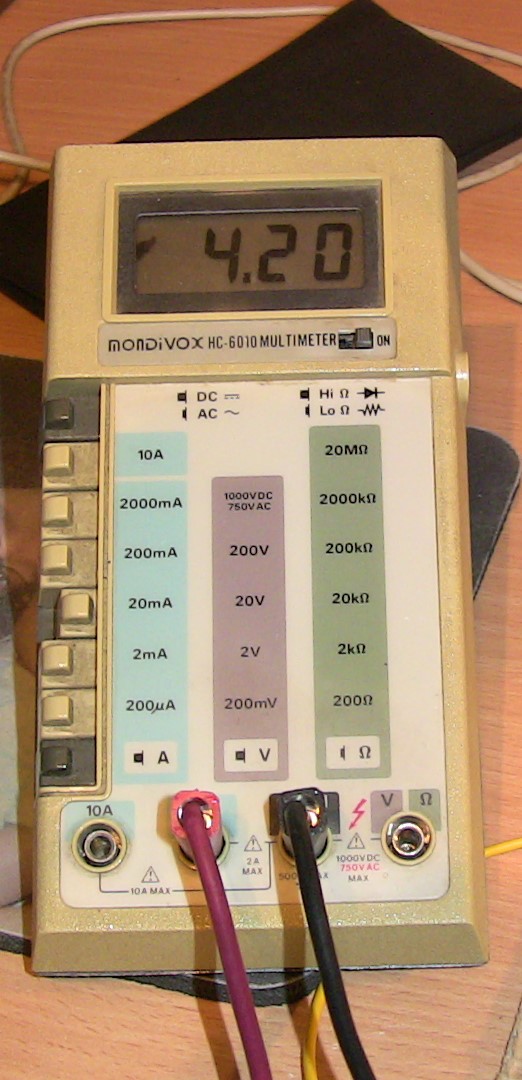

1962 pF pour 0,5 uF marqué sur le corps et 4,2 mA sous 360 volts.
Ce courant continue doucement, mais sûrement à augmenter.
On a la certitude que ce composant est foutu.
Dominique.
| |
|
| Sujet : Qualité d’un ancien condensateur Nouveau | De georgesgiralt Le 21-07-2025 à 22:47 sta |
|
Bonjour,
J'ai récemment remis en état un Loewe Opta Bella 1700W de la famille de mon épouse.
Le poste fonctionnait très bien, seul les contrôles de tonalité faisaient un peu n'importe quoi.
Tous les condensateurs films étaient morts avec des fuites (pour certains catastrophiques, mais heureusement ce n'était pas le cas du fameux condensateur de liaison, il fuyait mais très peu).
Par contre les résistances étaient toutes dans leur valeur à moins de 5% !
Et les deux ou trois chimiques étaient morts, l'un avait coulé.
Ce qui m'a étonné c'est que ce poste avait un fonctionnement presque parfait avec des trucs qui n'avaient de condensateurs que le nom. Et les tubes étaient tous les Valvo d'origine bien qu'ils aient un nombre d'heure de fonctionnement impressionnant. Et ça, je ne me l'explique pas trop. Seul l'EM80 était complètement pompé.
J'ai un autre exemple sur un Blaupunkt de 1957, qui pareil a ses tubes d'origine alors qu'il a fonctionné plusieurs heures tous les jours pendant des décennies. Et, ce dernier, dispose encore de ses condos d'époque... Il va falloir que j'y regarde de plus près ...
Bref, les condos, c'est un peu la loterie.
|
|
|
