Sujet : Un schéma qui rend fou ! Nouveau De Dominique  Le 22-01-2023 à 16:39 sta

    Bonjour,

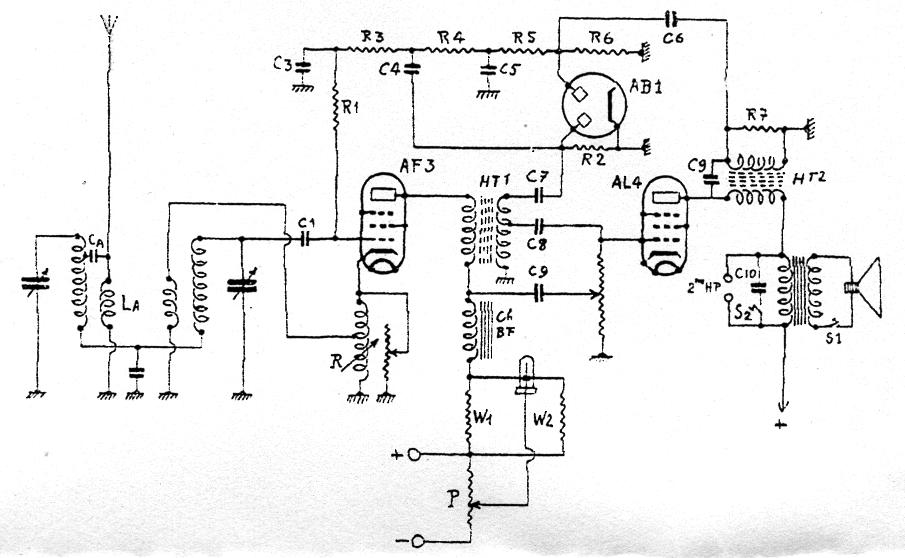

    lors d'une visite chez un ami collectionneur, celui-ci nous a mis au défit de comprendre le schéma en pièce jointe.

    Il n'y a pas de valeur sur les composants...

    Je pense à un montage réflex : Le tube AL4 amplifie de la BF et de la HF et la diode du haut détecte le signal AM qui est renvoyé au tube AF3.

    Par contre je ne comprends pas le rôle de la diode du bas associée à C4, R2 et C7.
    Je donne ma langue au chat.

    Une idée ?

    Dominique




Sujet : Un schéma qui rend fou ! Nouveau De Masterorion  Le 26-01-2023 à 13:37 sta

    Ça pourrait pas être un anti-fading ?


Sujet : Un schéma qui rend fou ! Nouveau De Dominique  Le 26-01-2023 à 14:39 sta

    Bonjour Nicolas,

    on en a parlé sur l'autre forum : La diode du haut est la diode de CAV, celle du bas sert a la détection BF.

    Le montage est du typer reflex ( HF et BF amplifiées par les 2 tubes ).

    Montage pas très courant et qui fait fonctionner les neurones.

    Dominique.
