| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 14-08-2022 à 00:03 sta |
|
Je m’adresse ici car le sujet y a déjà été traité sans pour autant qu’il n’y ai de réponse précise, la présence d’anciens spécialistes des télécoms pourrait m’aider.

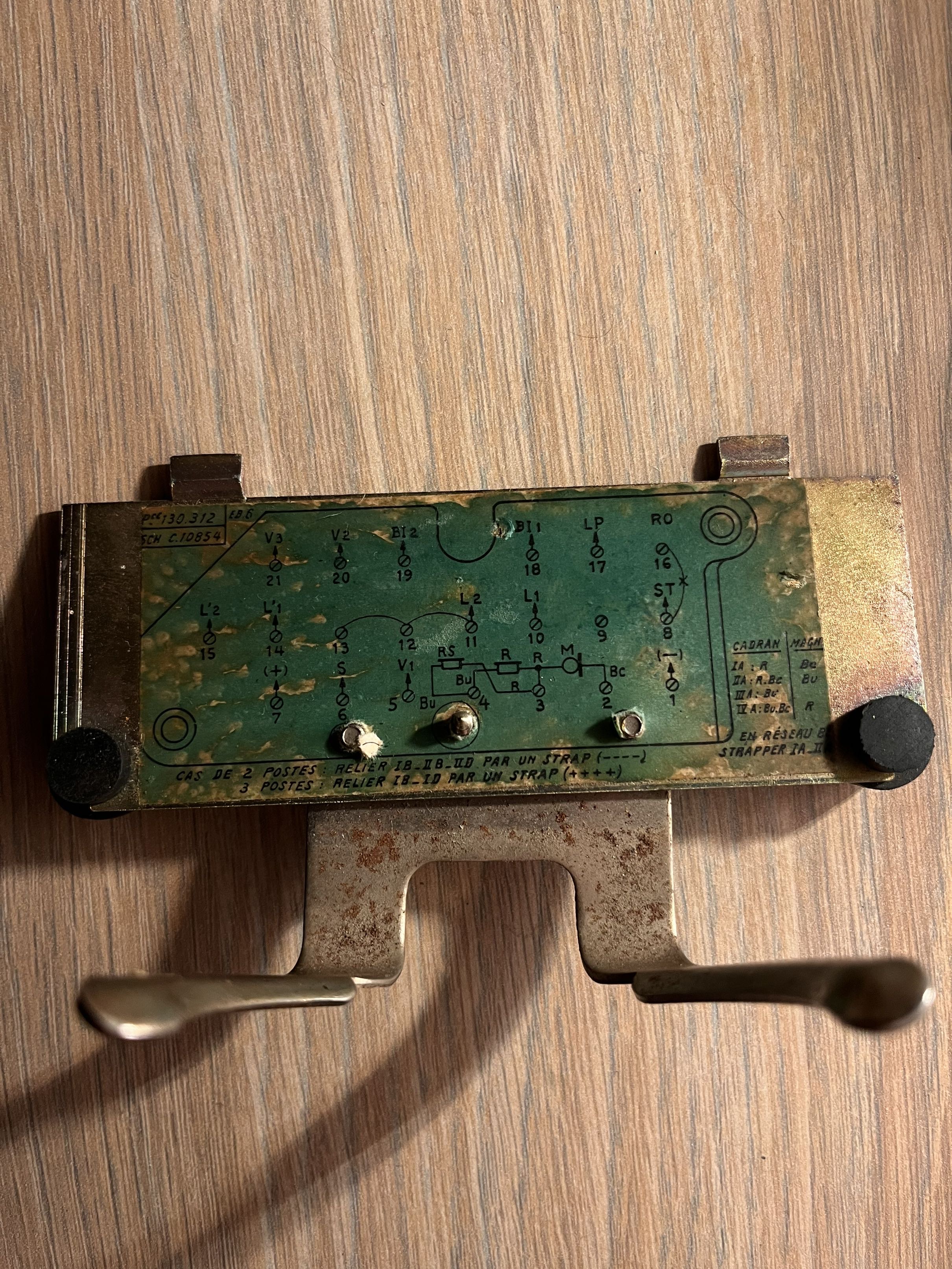

Donc je souhaiterais relier mon poste u43 1+2 à un autre u43 simple (mais avec bouton d’appel) de façon à recréer un petit réseau ligne/intercom comme beaucoup ont du exister dans le passé. Ma difficulté c’est qu’il n’y a pas de schéma type, le seul schéma à proprement parlé que j’ai étant celui du bornier (ci joint).
Quelqu’un saurait-il quels fils brancher à quoi et vers quoi?
Merci d’avance.
P.S.: oui je sais qu’il faut une alimentation 12v cc pour faire fonctionner l’installation j’ai de quoi faire ça.
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De F6FLC Le 14-08-2022 à 11:42 sta |
|
|
|
| Sujet : Réseau téléphones u43 Nouveau | De F6FLC Le 14-08-2022 à 11:46 sta |
|
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 14-08-2022 à 12:11 sta |
|
Merci, mais ces schémas montrent comment brancher à la ligne téléphonique, pas a d’autres postes.
|
|
| Sujet : Réseau téléphones u43 Nouveau | De HLJ Le 14-08-2022 à 14:28 sta |
|
Bonjour,

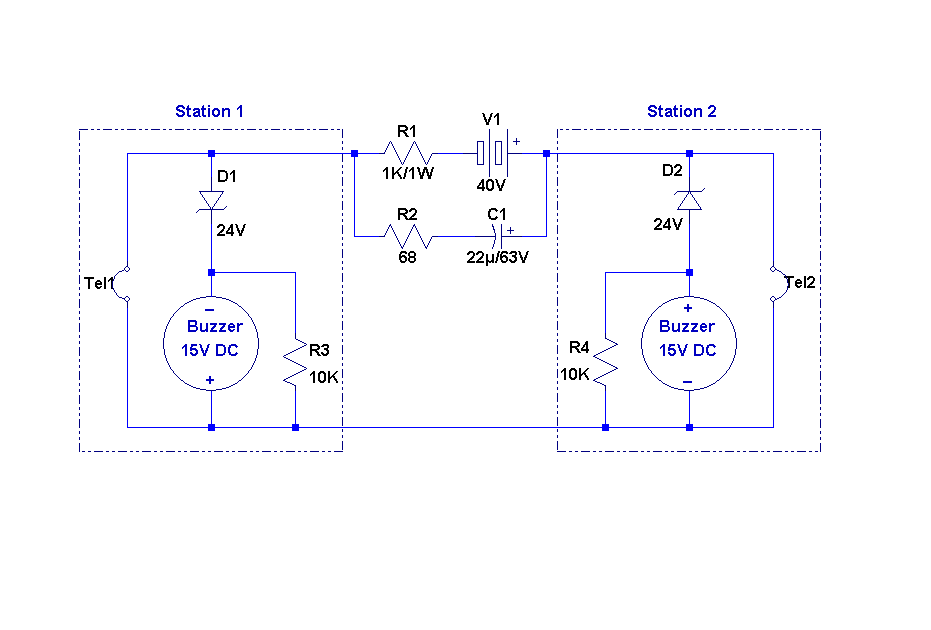

J'ai trouvé ce schéma en cherchant sur internet, voici le commentaire qui l'accompagne :
''''Pour deux postes, tu peux faire ce circuit. Ca devrait fonctionner avec n'importe quel poste produit dans les 60 dernières années (pas un IP-phone cependant).
La sonnerie interne n'est pas utilisable, ce serait trop compliqué, il faut rajouter deux buzzer. L'un sonne dès que l'autre poste est décroché.''''
Le site original est ici, pas plus de précisions, à expérimenter :
 https://forums.futura-sci…
Meilleures salutations.
HLJ.
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De F6FLC Le 14-08-2022 à 14:34 sta |
|
Mais il faut toujours une interface entre les deux, à part du bidouillage
entre autres il faut bien générer du 60/70 V alternatif pour les sonneries
|
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 14-08-2022 à 16:01 sta |
|
Merci pour ce schéma, mais il me parait quelque peu éloigné des branchements originaux. Je pense qu’il ne doit pas être compliqué de les brancher correctement, après tout, les borniers de raccordement étaient sans doute fait pour qu’un technicien le fasse sans difficultés.
En étudiant le poste 1+2, j’ai déjà pu éliminer des bornes qui ne servent pas. Mais parmi les autres je ne m’y retrouve pas, puisqu’ils sont libellés avec des abréviations.
|
|
| Sujet : Réseau téléphones u43 Nouveau | De F6FLC Le 14-08-2022 à 17:02 sta |
|
Il y a plusieurs types de U-43, B, C, etc...

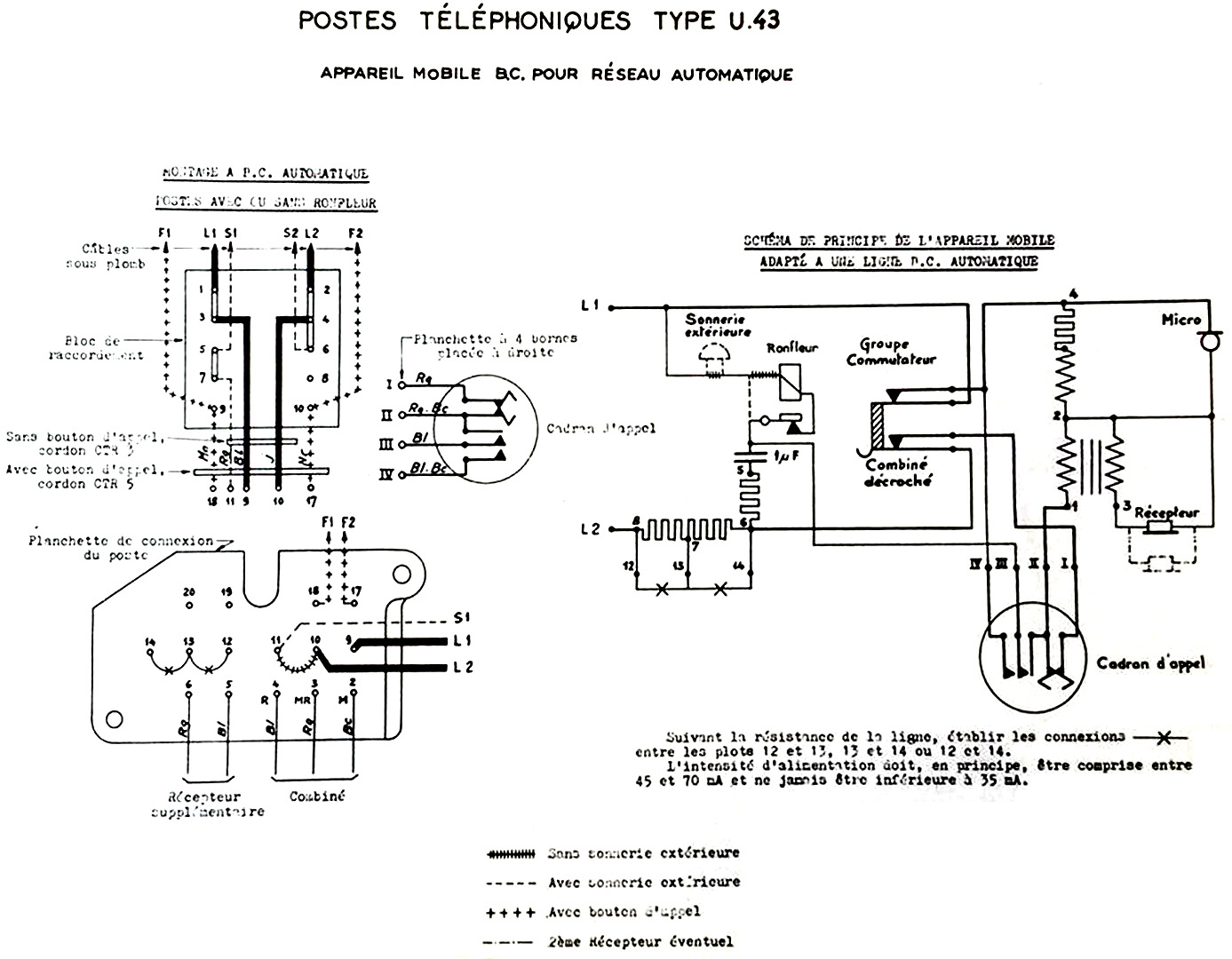

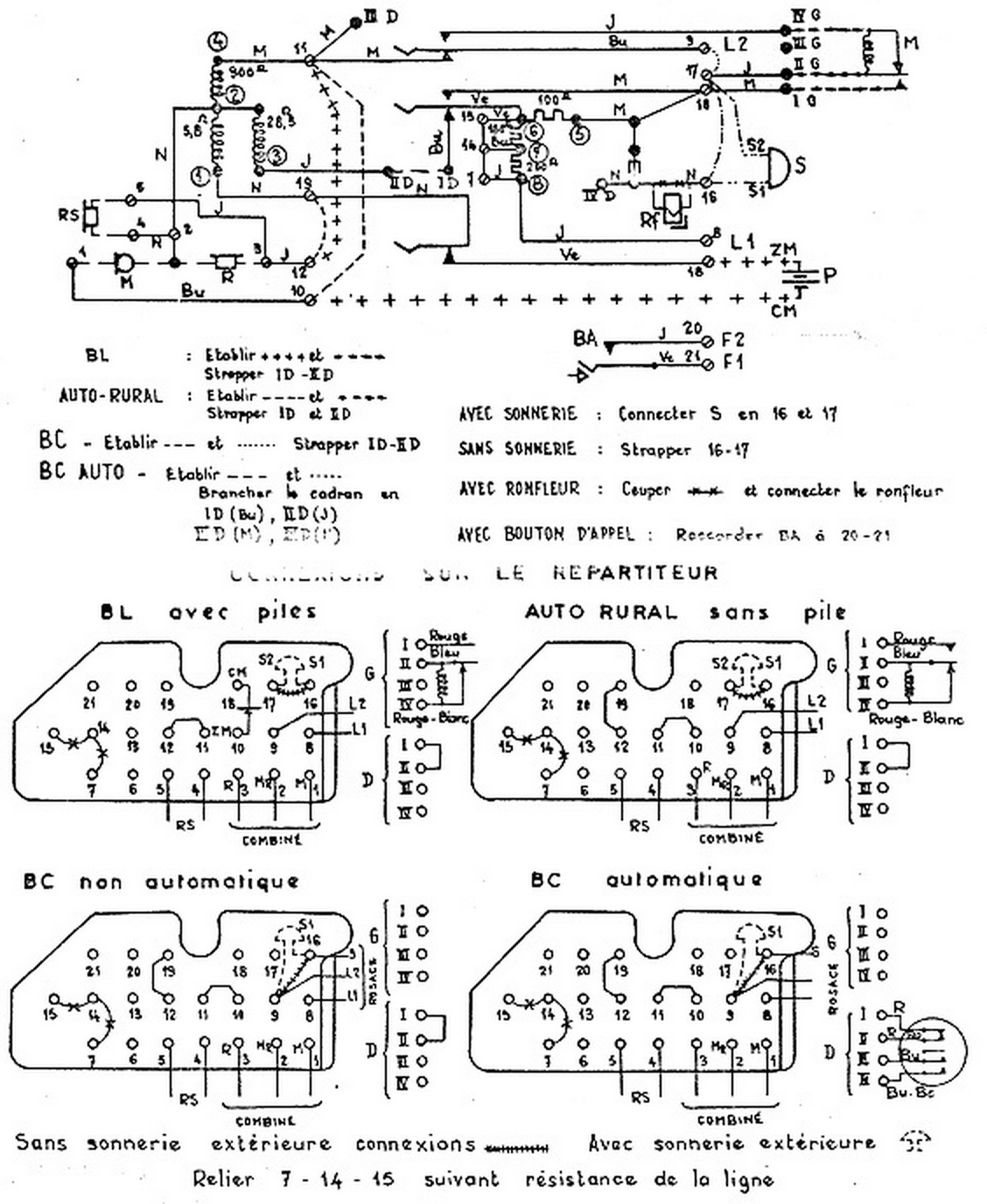

voilà encore un schéma
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De HLJ Le 15-08-2022 à 09:34 sta |
|
Bonjour,
Ce que Devoss cherche c'est le moyen d'interconnecter deux postes U-43 ensemble pour créer un réseau de deux interphones, il ne veut pas le schéma interne qu'il possède déjà.
Le schéma que j'ai trouvé sur le net et posté le 14-08-2022 à 14:28 semble pleinement répondre à cela il y a juste deux buzzer à installer dans les appareils ou dans un boitier externe et une source d'alimentation de 40 volts qui peut être constituée de piles la consomnation étant nulle au repos, quoi de plus simple.
Meilleures salutations.
HLJ.
|
|
| Sujet : Réseau téléphones u43 Nouveau | De SWL 12450 Le 15-08-2022 à 23:01 sta |
|
Bonsoir M. Devos,
Je connais les postes d'intercommunication U43 1+2 et je possède la documentation de montage.
Afin que je puisse vous répondre avec précision, il faudrait que vous m'indiquiez ce qui est marqué sur sa plaque signalétique de l'appareil qui est fixée sous le poste .
Egalement, je souhaiterais une photo des différents postes U43 que vous souhaitez assembler.
Pour bénéficier de l'interphonie, les 3 appareils doivent être identiques. La réception des appels du réseau téléphonique se font sur une sonnerie spécifique 1000 ohms ; pour les appels inter-poste chaque appareil est équipé d'un ronfleur courant continu 12 V. Le câblage d'une installation complète à 3 postes nécessite un câble à 6 ou 7 paires (12 ou 14 fils).
Que souhaiteriez-vous faire exactement avec le matériel que vous disposez ? Cdlt. LC
|
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 16-08-2022 à 09:08 sta |
|
Bonjour merci à tous pour vos réponses.

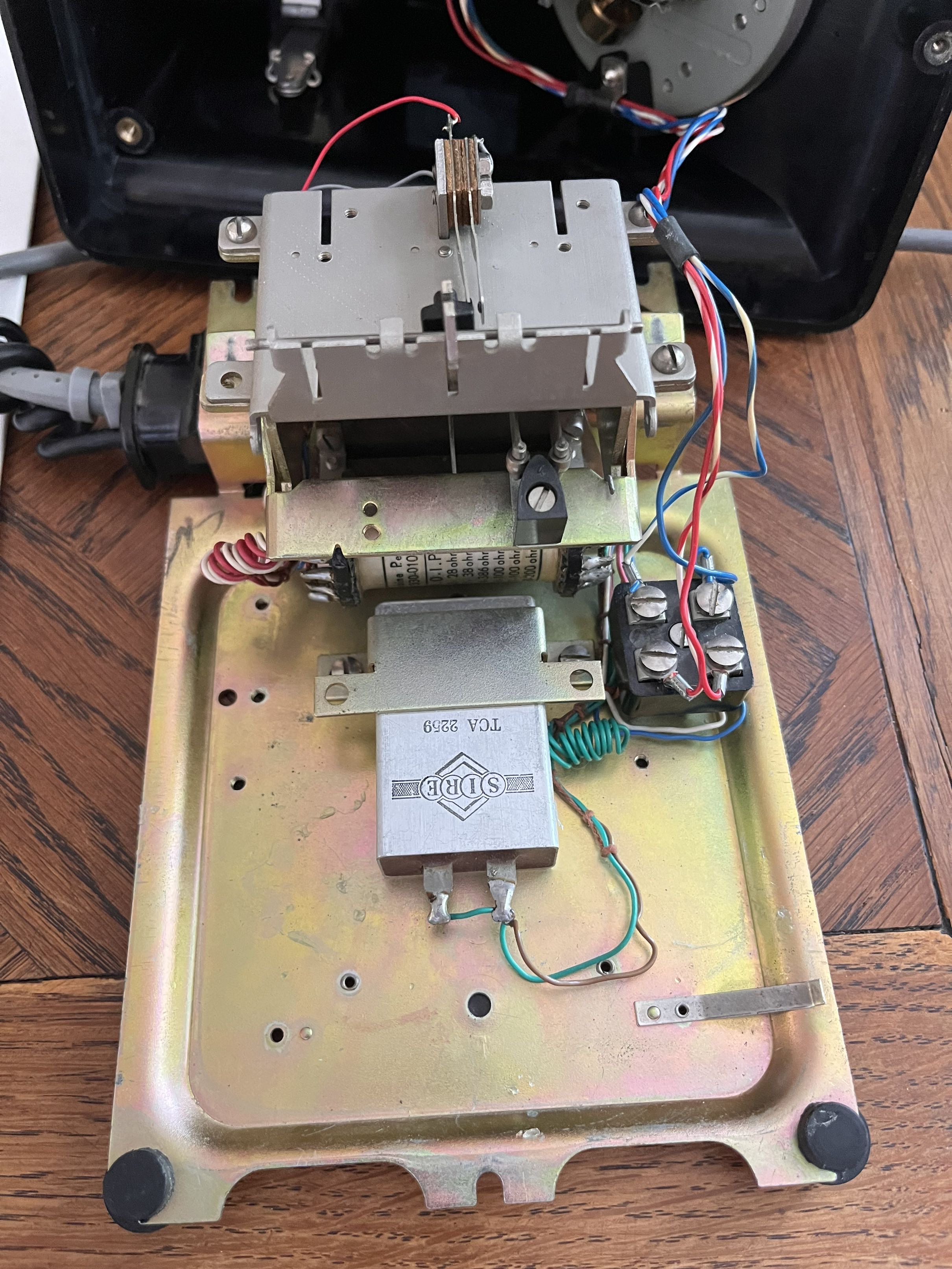

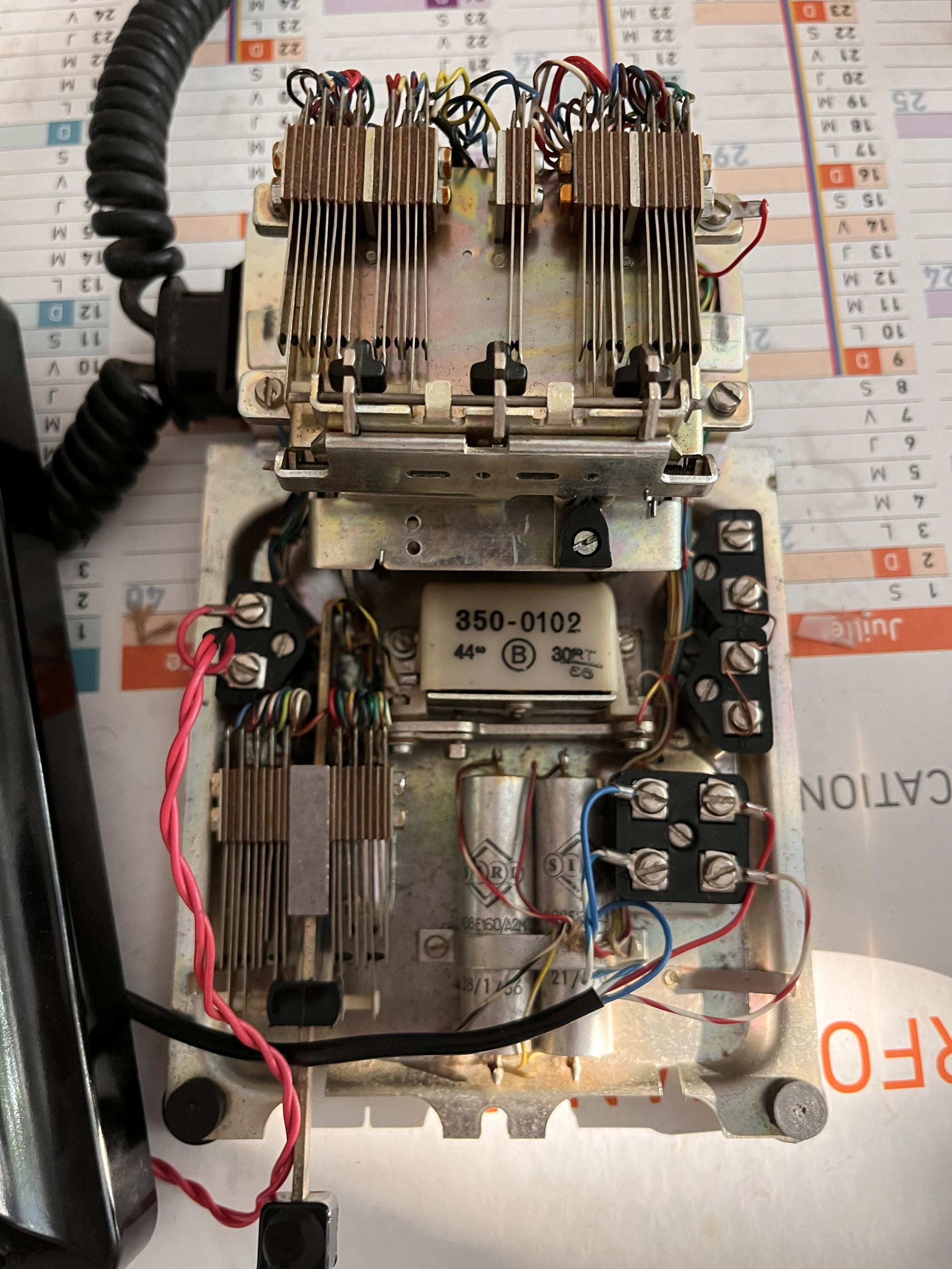

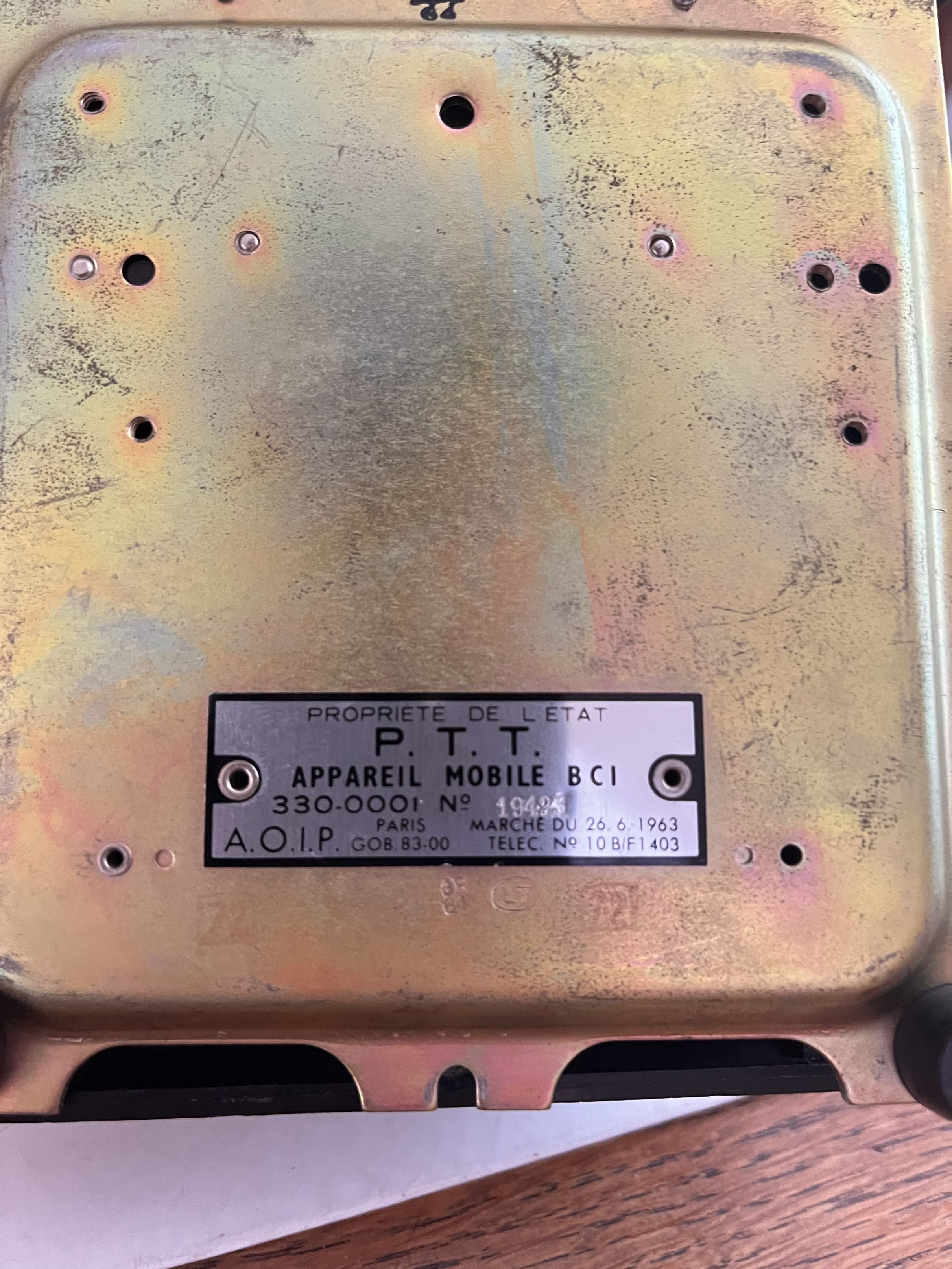

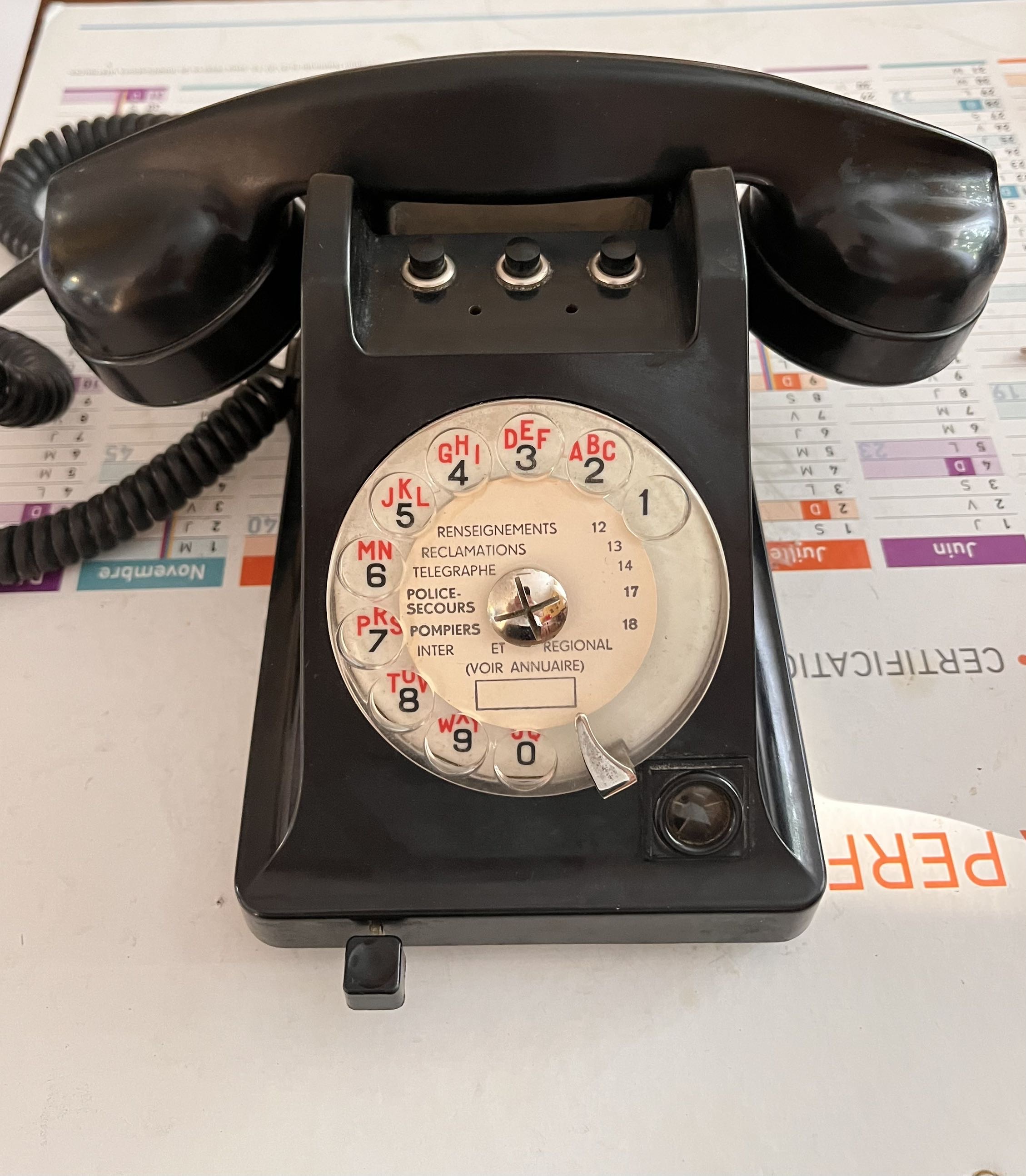

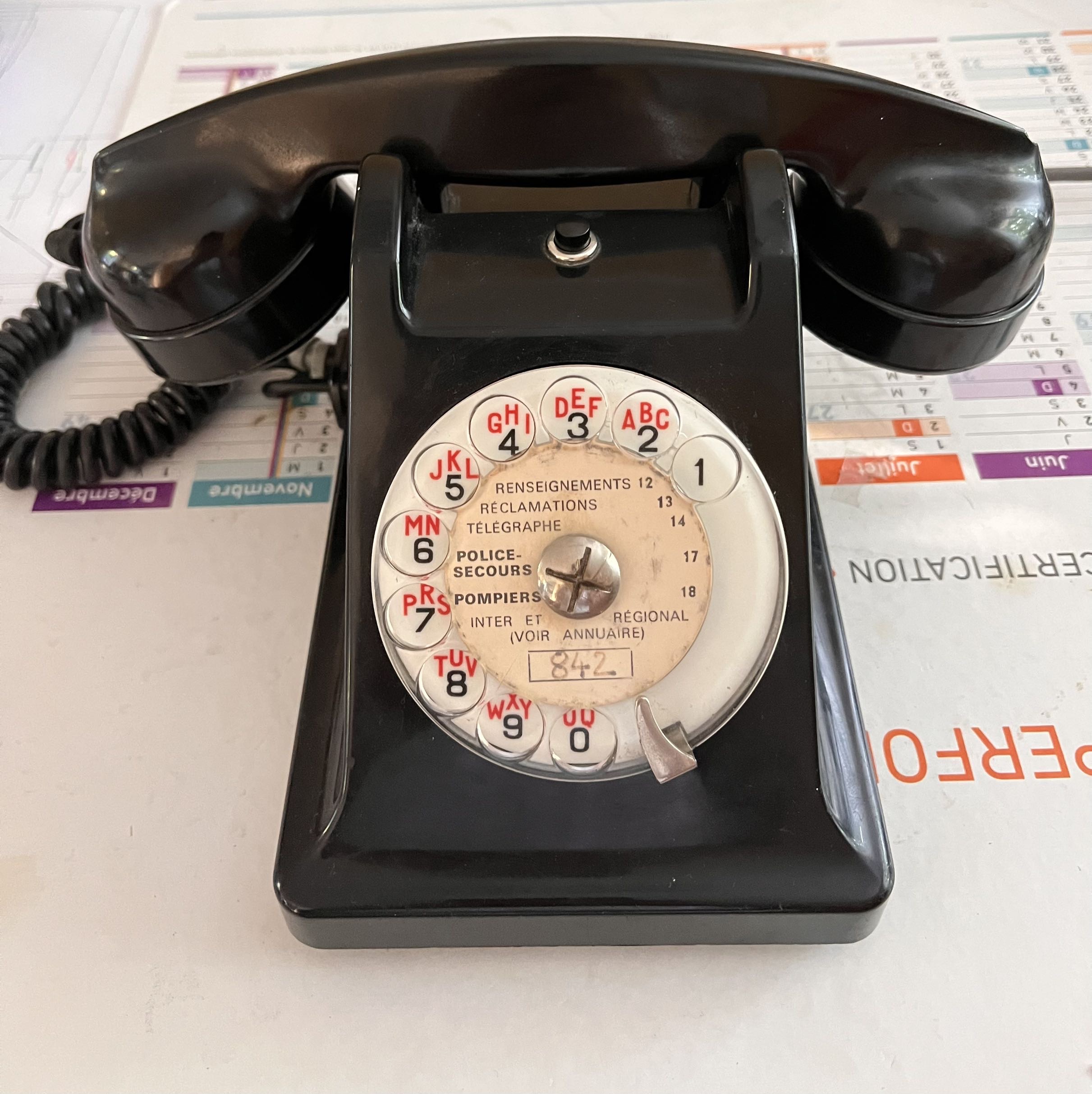

SWL 12450, je vous joins les photos que vous demandez, mais je me rends compte que le deuxième poste que je souhaite connecter n’est peut être pas compatible n’étant pas lui même un 1+3 mais un simple poste bci muni d’un bouton d’appel. Il ne dispose pas de ronfleur, mais ce n’est pas très grave, je peux en trouver un.
Je souhaite donc connecter ce deux postes afin de bénéficier, idéalement des fonctions d’interphonie, de transfert de ligne ect. La petite installation seraient également branchée au réseau téléphonique, via le poste 1+3 je pense. (J’ai une sonnerie externe pour ce faire)
C’est du moins ce que je pense être possible. Peut-être dois-je revoir mes attentes à la baisse en fonction de mon matériel.
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 16-08-2022 à 10:18 sta |
|
| |
|
| Sujet : Réseau téléphones u43 Nouveau | De Robert Le 16-08-2022 à 19:49 sta |
|
Bjr ... perso je vous conseille de laisser tomber, de plus si vous comptez le connecter au reseau telephonique qui disparait au profil de la fibre ... selon votre secteur les impulsions du cadran ne sont plus prises en compte, ne reste plus que le DTMF ... maintenant si vous connaissez un gars des telecoms service PABX demandez lui un '' diatonis 5 '' petit autocom 5 postes et deux lignes qui sont mis au rebut ... ça marche sur une paire et eventuellement vous pouvez le connecter au reseau ...
|
|
| Sujet : Réseau téléphones u43 Nouveau | De SWL 12450 Le 30-08-2022 à 17:03 sta |
|
Bonjour M. DEVOS,

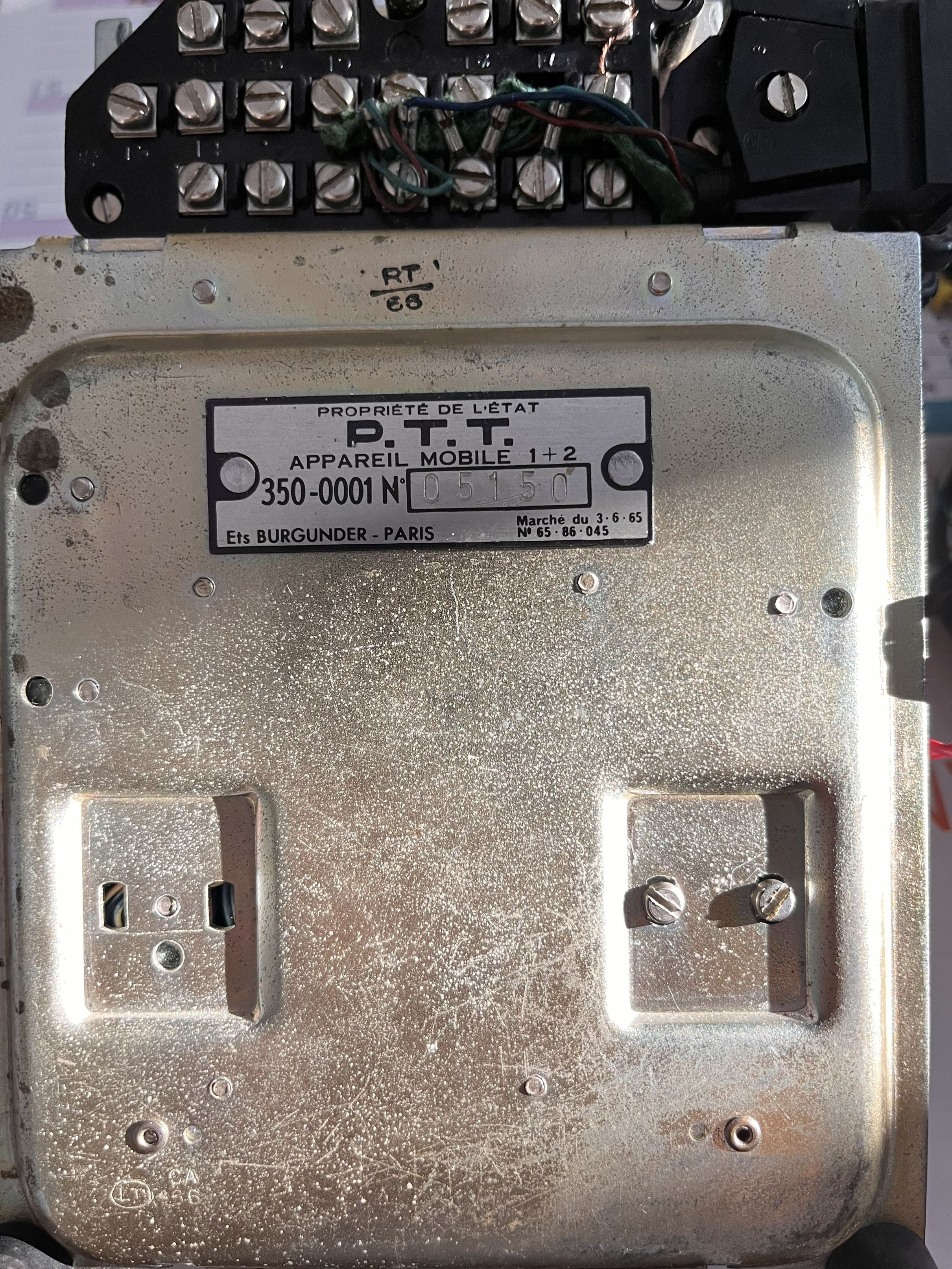

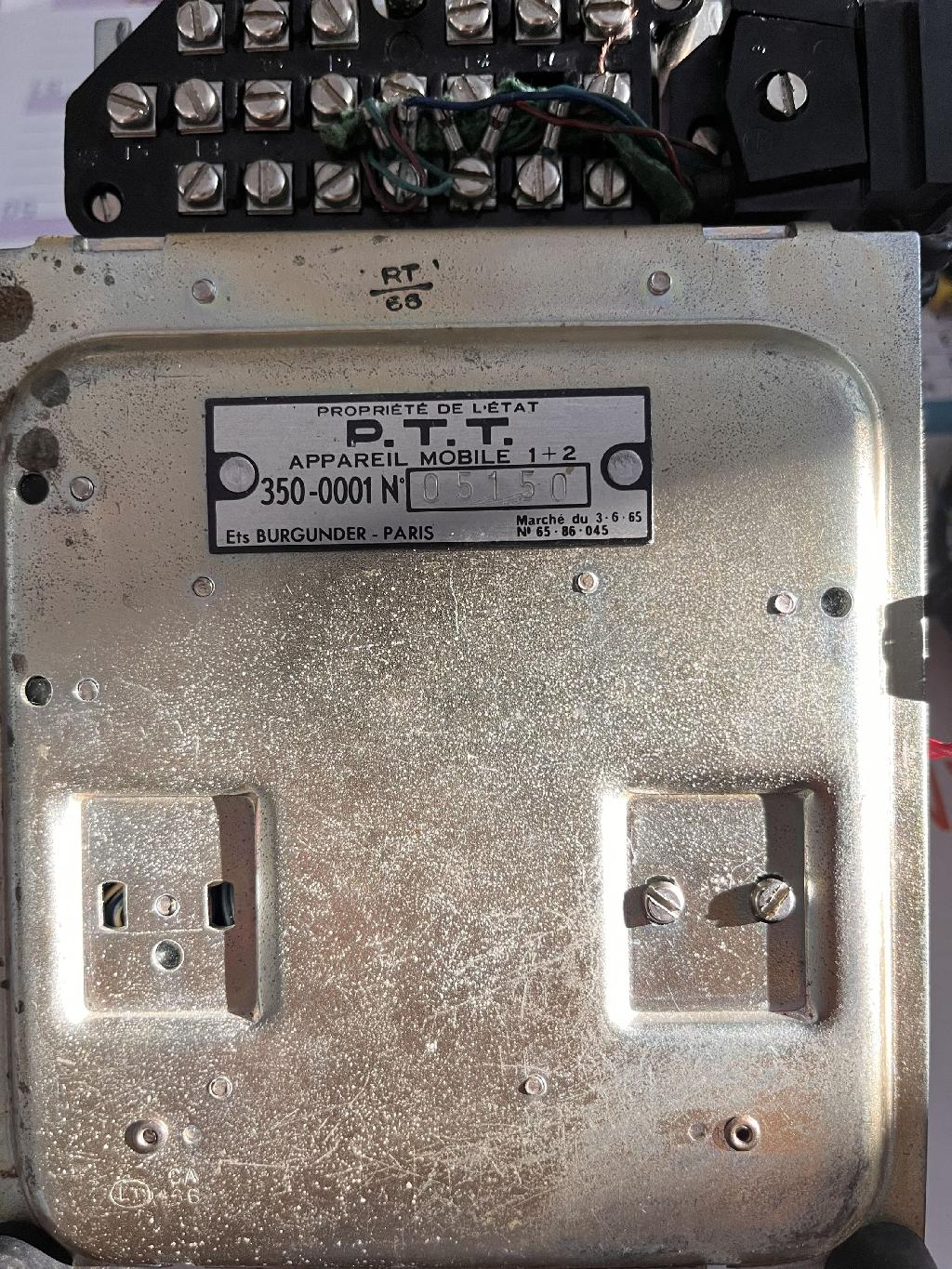

Voici les informations qui sont fournies par la plaque d'identification du poste 1+2 :
- Poste appartenant au service des ''PTT'' et mis à disposition de ses clients en location entretien ; il était précisé ''Propriété de l'état'' pour éviter qu'il soit vendu ou emporté en cas de saisie judiciaire. Lorsque ces mentions ne figuraient pas, l'installation appartenait au client et pouvait être entretenue par le service des ptt.
- Appareil mobile 1+2 : poste d'intercommunication pouvant recevoir une ligne téléphonique et être associé à 1 ou 2 postes identiques (il existait aussi des postes muraux). L'installation devait au minimum comporter 2 postes. Attention, les postes 1+3 sont totalement différents.
- 350 001 : référence de ce modèle de poste.
- Ets BURGUNDER Paris : fabriquant - Cet appareil me parait en bon état et je vous conseille de le conserver en attendant d'en trouver 1 ou 2 autres identiques.
Pour le fun, vous pouvez l'utiliser en poste simple en le branchant à une ligne RTC ou BOX, comme ci-dessous. Avec une petite bidouille, on peut aussi raccorder le U43 en poste privé :
§ - Brancher la ligne sur les plots L1 et L2 (10/11) - la sonnerie 1000 ohms permettant la réception des appels sera connectée sur les plots S et L'1 (6/14). Noter que si un poste sans-fil ou un autre appareil est branché sur la ligne, sa sonnerie ou son écran signaleront les appels. Pour prendre le correspondant sur le poste 1+2 , il faut décrocher le combiné et ensuite appuyer sur le bouton placé à l'avant de l'appareil, sur la gauche (v.photo).
§ - Il n'est pas possible de faire des appels avec le cadran qui est en décimal, mais il existe des claviers DTMF qui vont parfaitement à l'emplacement des cadrans, avec les mêmes fils de branchement - Il est également possible de numéroter en FV avec un petit appareil qui se dénommait : Composeur automatique ou Interrogateur à distance de répondeur téléphonique. Ils se présentent sous la forme d'une petite calculette avec un HP sur une face et un clavier sur l'autre ; pour composer le N° en FV, on applique la face HP sur le micro du combiné et on fait le N° avec le clavier.
§ - Fonction des différents boutons (v. photo) : 1er bouton G au-dessus de l'appareil : appel interne du second poste - le poste est sonné lorsque l'on appuie en fin enfin de course. 2ème bouton : rappel de tonalité en fin de communication extérieure. 3ème bouton : appel interne du 3ème appareil. - Le voyant ''trèfle'' à droite du cadran, indique aux postes qui ne sont pas en communication extérieure que la ligne téléphonique est occupée.
Utilisation du poste simple U43 en poste interne (n'a pas accès au réseau téléphonique) :
On peut brancher le U43 au poste 1+2 qui fait office de standard. Pour appeler celui-ci, le u43
utilisera son bouton de rappel, et le standard appuiera sur le premier bouton interne. Pour éviter des modifications importantes sur le 1+2, le branchement sera le suivant :
§ - Près du poste 1+2 ,brancher une alimentation 12V = : + sera relié au plot N°7 du poste et le - au plot N°1 (les plots sont numérotés sur le répartiteur du poste).
- installer un ronfleur 12V continu dans le U43. Comme le bouton de rappel du U43 envoie un court-circuit lorsqu'il est activé, on enverra un +12v vers le plot LP du standard pour le sonner. Lui aussi, le standard, envoie +12V vers le ronfleur du U43 pour le sonner.
En résumé, la ligne reliant le standard au U43 sera un câble à 3 paires qui ont chacune pour fonction:
1ère paire : alimentation + et - 12V
2ème paire : 1 fil pour appel U43 et 1 fil pour appel standard
3ème paire : fils de conversation : fils L1 et L2 du poste U43 - côté standard : 1 fil sur plot
ID du bornier des voyants (+12v poste) et 1 fil sur - 12v poste (présent sur C2
(fil couleur Marron/Rouge).
Avec de l'huile de coude et M. MIROR, les appareils retrouveront leur prime jeunesse, ce qui sera du plus bel effet ! Et Quel plaisir de faire refonctionner ce vénérable matériel qui a été adapté dans les années 1950 !
N'hésitez pas a me recontacter si vous souhaitez des compléments d'informations. LC
|
|
| Sujet : Réseau téléphones u43 Nouveau | De americanradios Le 30-08-2022 à 23:49 sta |
|
Bonsoir, effectivement, utiliser deux U43 en interphone et les brancher sur une box fibre c'est deux choses différentes.
Pour ma part, mes téléphones à cadran sont branchés sur la box à travers des adaptateurs appelés DTMF converters. Aucun bidouillage à faire, juste intercaler les petits boitiers entre le téléphone et la prise murale. Tout fonctionne : sonnerie, numérotation, voix.
En revanche pour brancher deux téléphones en interphone il faudra une source de courant comme le schéma du 14/8 à 14:28.
|
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 11-09-2022 à 11:31 sta |
|
Merci beaucoup pour toutes ces informations, je vais tenter ces branchements.
|
|
| Sujet : Réseau téléphones u43 Nouveau | De Devoss Le 13-09-2022 à 13:09 sta |
|
@SWL 12450, j’ai pu enfin me pencher sur les branchements mais je suis un peu perdu.
Je comprends le rôle de chaque paire mais je ne vois pas exactement comment les brancher.
Pour l’alimentation sur + et - j’ai compris, mais pour les deux autres paires que vous décrivez, quels sont les branchements à faire en se référant au schéma vert du 1+2 que je vous ai envoyé? Et du côté du u43 simple, qu’en est il, particulièrement au sujet du bouton d’appel qui est câblé mais pas branché?
Merci d’avance.
|
|
|
