| Sujet : OP 30-1000S Nouveau | De Tonton Le 27-07-2022 à 12:45 sta |
|
bonjour

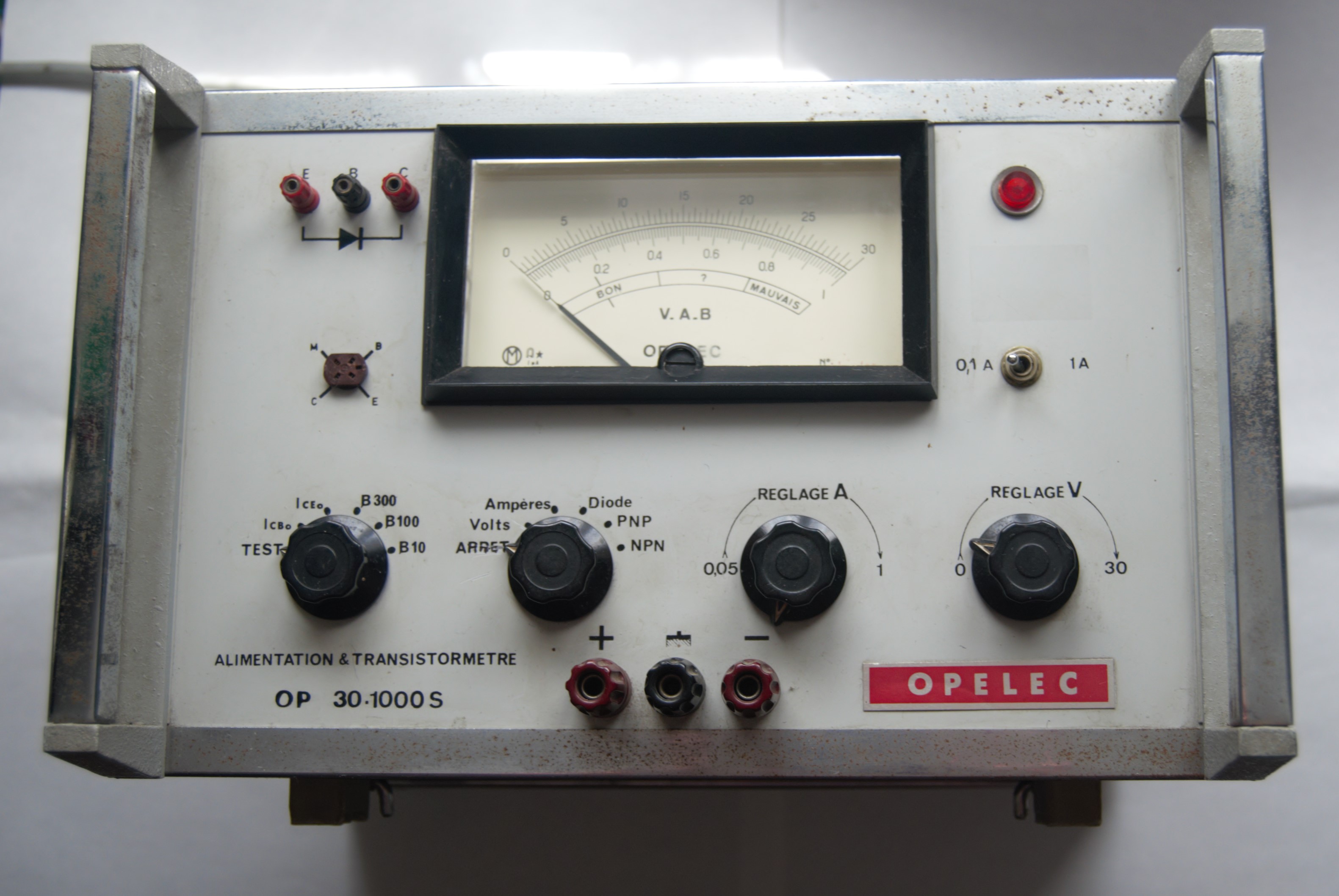

recherche documentations (manuel, schéma) de ''l'alimentation et transistormètre'' de marque OPELEC réf. OP 30-1000S.
merci
Tonton
| |
|
| Sujet : OP 30-1000S Nouveau | De Thevenin Le 27-07-2022 à 21:19 sta |
|
Bonjour,
rien trouvé a part une sté qui fabrique des baies et un groupe facebook mais vous ne risquez rien a les contacter
coté manuel on devrait pouvoir s'en sortir
c'est une alim de 0 a30V et 0 a 1A (prises du bas)
en position volt, le galva indique la tension (échelle du haut)
en position ampère il indique l'intensité (échelle du bas)
attention le bouton a croite commute 0.1A et 1A faudra tester si c'est une limitation d'intensité en sortie ou une commutation d'de calibre de l'ampèremètre (a tester avec une ampoule ou une résistance (loi d'ohm)
en position diode, test de diode suivant le branchement sous les prises en haut a droite
voir si le bouton de gauche influe sur le résultat
npn et pnp dépendent du type de transistor à tester
dans ces positions, b10 b100 b300 indiquent le gain du transistor
je suppose que ice et icb sont des intensité mais il serait bon de faire un test avec un transistor dont les caractéristiques sont connues
ca fait déjà de quoi tester une partie de l'appareil
voir aussi si en test de diode ou transistor, les boutons tension et courant influe sur le résultat
Thevenin
|
|
| Sujet : OP 30-1000S Nouveau | De Tonton Le 28-07-2022 à 07:58 sta |
|
bonjour
je suis arrivé au même résultat sur internet.
concernant l'alimentation la résistance qui servait a la limitation de courant (0.2 Ohm ) était HS remplacé.
j'ai commencé à relever le schéma mais mes yeux n'ont plus 20 ans . j'ai relevé certaines tensions, mesuré tous les composants, diodes, transistors résistances, condensateurs..
la tensions est redevenu variable jusqu'à 18V au lieu de 30V d'où la demande .
merci de m'avoir répondu.
Tonton
|
|
|
