| Sujet : Questions connecteurs hyper fréquences Nouveau | De georgesgiralt Le 02-07-2021 à 17:14 sta |
|
Bonjour à tous,
Je voudrai modifier un vieux routeur Wifi Netgear (wifi B/g, 54 MBps) pour déporter son antenne.

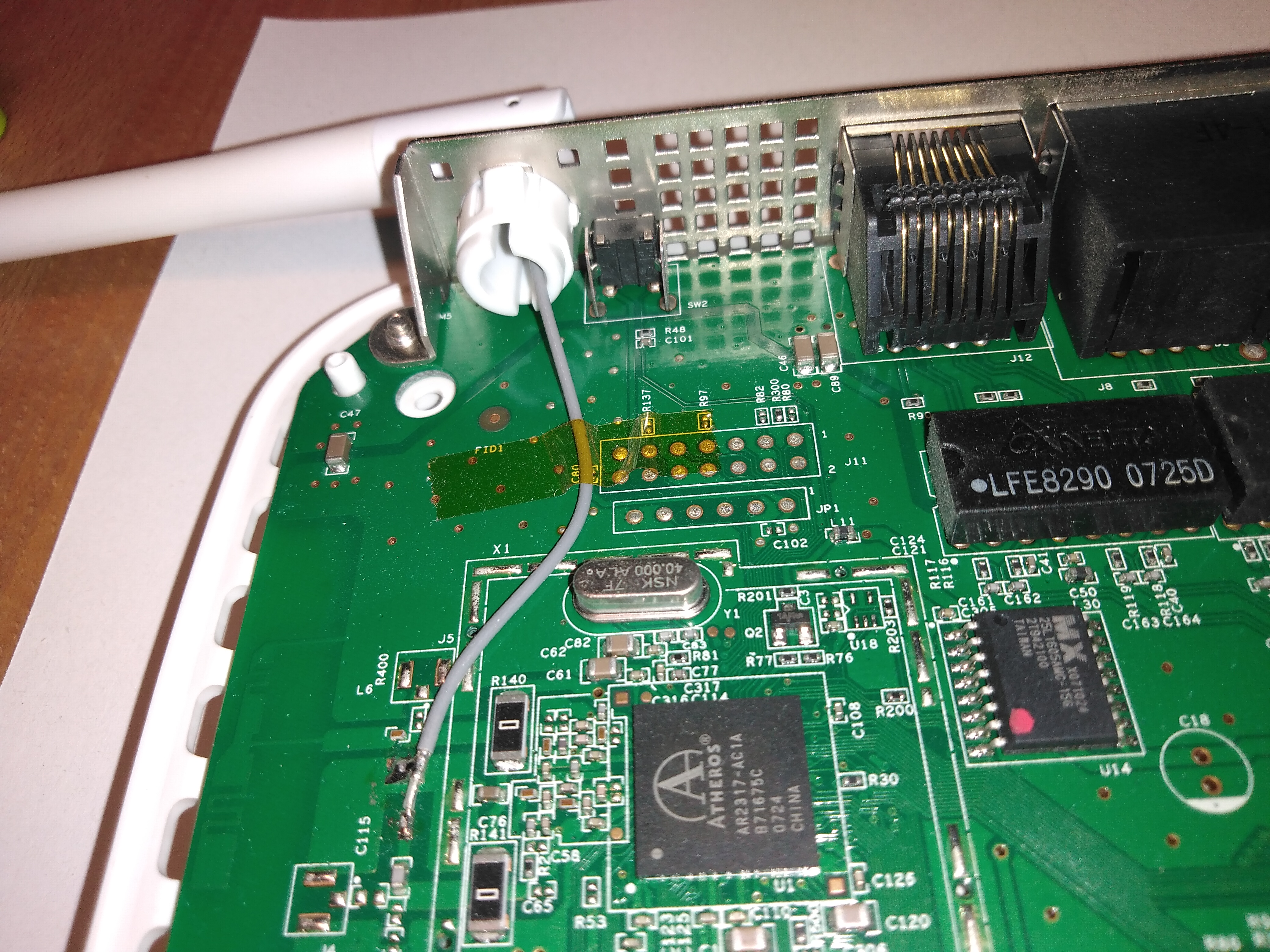

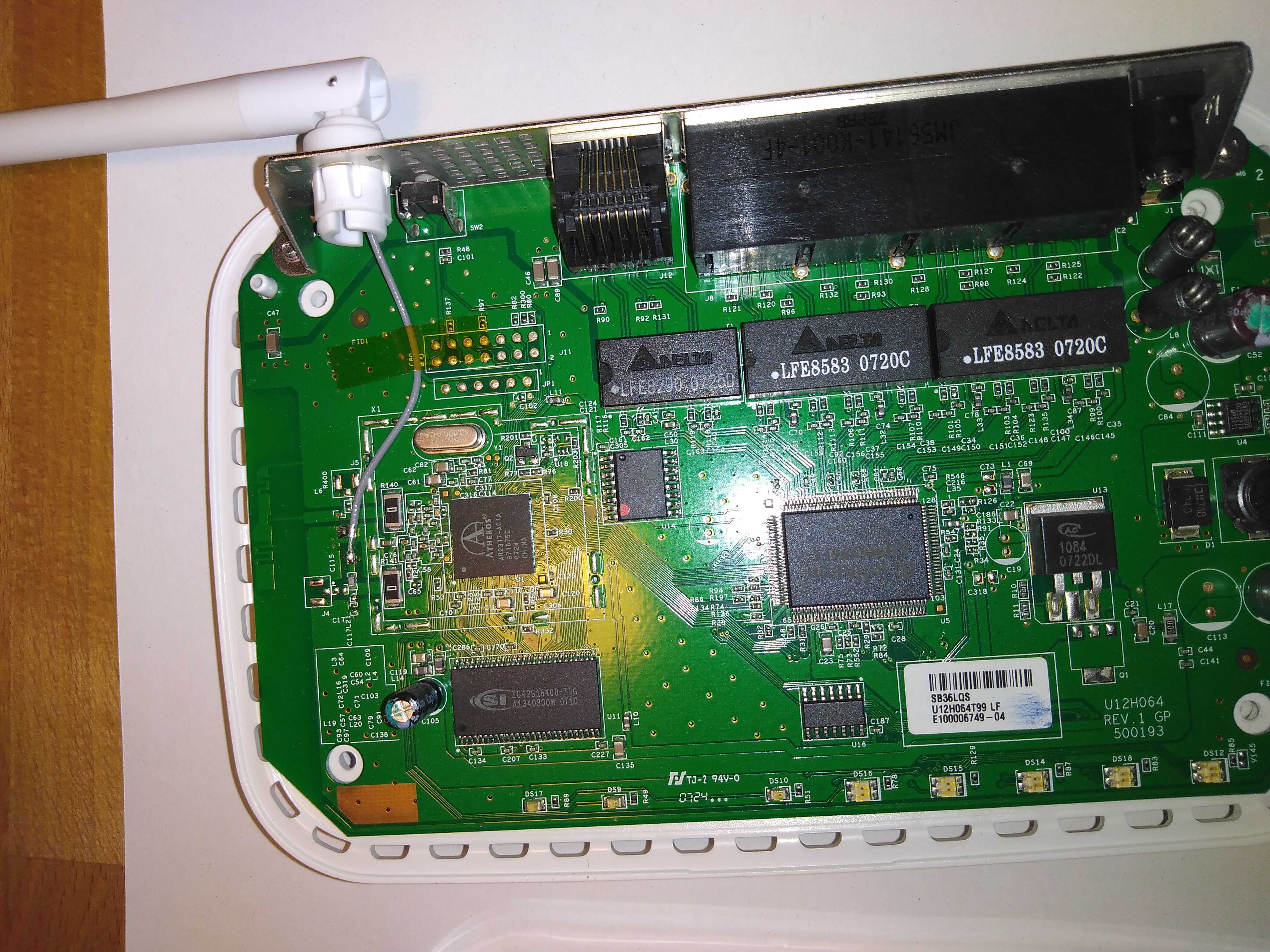

Voir les photos.
Je pensais souder un câble avec une prise tableau SMA et mettre cette prise à la place de l'antenne existante.
Sur l'antenne récupérée installer une prise SMA et employer une rallonge SMA/SMA pour les connecter. Si je ne peux pas réutiliser l'antenne d'origine, je pense employer une antenne wifi avec connecteur SMA que l'on trouve partout ''à pas cher''.
Qu'en pensez vous ?
Merci pour vos remarques et infos.
P.S. : la partie Wifi de ce routeur n'est pas capotée ! Est-ce normal ? Ou est-ce un micro-onde ?
| |
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 02-07-2021 à 17:26 sta |
|
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 02-07-2021 à 18:10 sta |
|
pour ce qui est du rayonnement vu qu'il y a également des antennes imprimées je voit pas trop le gain de mettre un blindage sur la partie active!
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De georgesgiralt Le 02-07-2021 à 18:49 sta |
|
OK.
Mais si je vois bien les emplacements J4 et J5, il me semble qu'il manque des composants entre la trace du signal et le plot central du ''pigtail''. Est-ce que je me trompe ?
Dans le cas de ce routeur, il n'y a qu'une seule antenne externe qui est le tube plastique que l'on voit sur les photos (c'est du vieux matériel, pas très ''performant'' à l'aune de 2021... )
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 02-07-2021 à 18:54 sta |
|

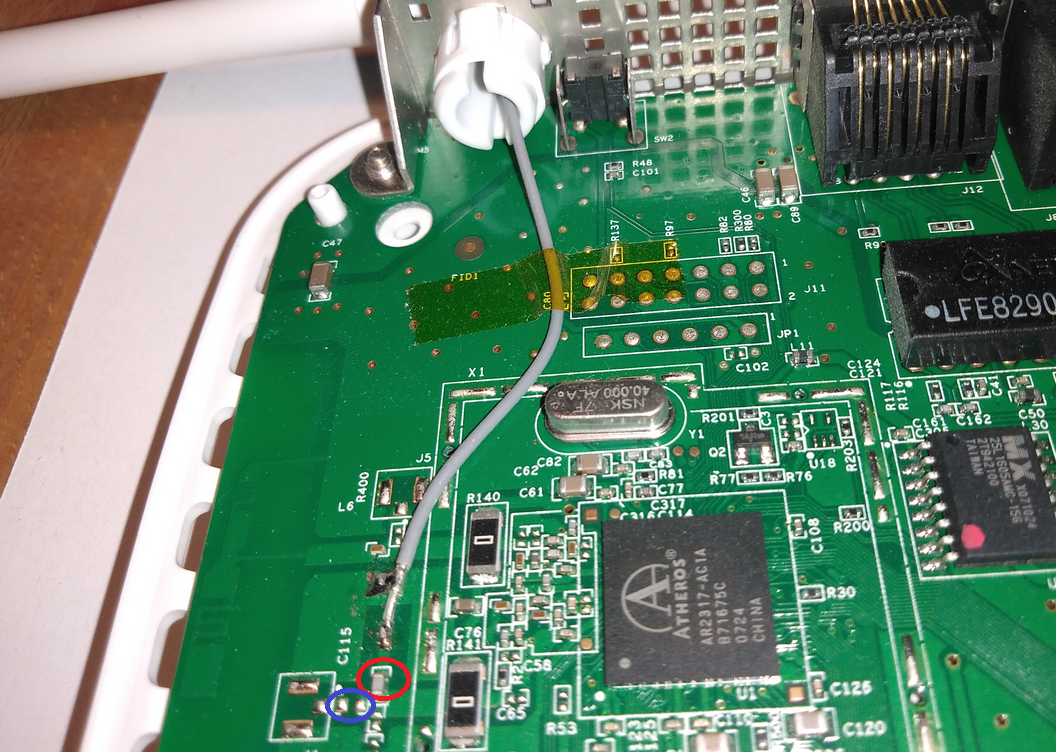

oui il faut déplacer la capa cms cercle rouge sur l'emplacement bleu qui relie l'antenne actuelle au circuit wifi!
| |
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 02-07-2021 à 19:01 sta |
|
c'est ce que je fait sur les raspi que je met en boite métallique car a ce moment la ça marche beaucoup moins bien! C'est d’ailleurs pas facile car les composants sur le raspi sont des formats 0603 CMS et sans loupe binoculaire c'est impossible!
Mais la sur votre matos ça ressemble plus a des format 0805 donc plus facile a câblé.
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De georgesgiralt Le 02-07-2021 à 22:24 sta |
|
OK. Et si je mesure la capa avant de la ressouder, je peux en monter une nouvelle pour utiliser J5 et une seconde antenne externe ?
Parce que a commander une ou deux prises CMS, la différence est faible. Idem pour la petite rallonge avec prise SMA au bout.
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 03-07-2021 à 08:27 sta |
|
On ne peut pas mettre 2 antennes sur la même sortie du circuit wifi il faut isoler l'antenne imprimée en déplaçant la capa comme sur la prise j4.
Pour respecté l’impédance de sortie du circuit wifi il faut câblé une seule antenne sur chaque ports.
Pour mettre 2 antenne sur une sortie il faut utiliser un coupleur a ligne  /4
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De georgesgiralt Le 03-07-2021 à 09:15 sta |
|
OK, je pense avoir vu la capa vers l'antenne imprimée.
Du coup, je m'interroge.
Soit je met deux antennes externes avec les modifs qui vont bien soit je met qu'une seule antenne externe. Mais que se passe t'il si elle est loin (quelques mètres et derrière un mur) de l'antenne sur circuit imprimée ?
(le but de cette modif est de fournir un accès Wifi à un équipement (onduleur) situé dans un hangar à 20 m de la maison. Onduleur dont le dongle wifi a une antenne externe que l'on a posé contre un mur)
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De dede2000 Le 03-07-2021 à 10:47 sta |
|
Ça ne change rien au fonctionnement même si l'antenne est éloignée du routeur, en principe on met 2 antennes sur ce genre de bidule, une en polar horizontale antenne imprimée et l'autre en polar verticale c'est pour amélioré la réception dans des environnements confinés ou les multi-trajet des ondes wifi nuisent a la réception.
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De F6FLC Le 03-07-2021 à 12:14 sta |
|
Bonjour,
c'est du 2,4 GHz (2400 MHz), ça ne se bricole pas comme du 27 MHz !
la moindre mauvaise adaptation d'impédance fait que le résultat est pire qu'avant
et les pertes dans le coax vont vite si c'est du très ordinaire
Michel...
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De georgesgiralt Le 03-07-2021 à 12:49 sta |
|
Michel,
Je compte acheter du coax ''spécial wifi'' avec les prises SMA déjà serties dessus afin de ne pas risquer de pertes à cause d'un sertissage mal fait.
Le bout de coax présent dans le routeur est très fin, raide comme la justice et semble isolé avec un Teflon (c'est très glissant) mais ne mesure que quelques centimètres (10~12 max)
En plus, je vais rajouter la prise ''pigtail'' mâle et femelle, la SMA mâle/femelle en sortie du boîtier et un autre jeu au droit de l'antenne. Donc déjà des pertes.
Je ne connais rien aux hyper mais je me doute bien que cela ne doit pas trop supporter la médiocrité.
D'où mes demandes sur ce forum de spécialistes en radio à fréquences diverses
|
|
| Sujet : Questions connecteurs hyper fréquences Nouveau | De F6FLC Le 03-07-2021 à 17:16 sta |
|
Bonjour,
oui, chaque à peu près, ça devrait aller = pertes
sinon, pour des mesures précises il faut un analyseur de réseau vectoriel, en abrégé un VNA
avant, il fallait se coltiner un HP de 25 kg hors de prix, maintenant les Chinois font (presque !) pareil pour 75
 https://www.ebay.fr/itm/1…
Michel...
|
|
|
