| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 07-06-2021 à 21:16 sta |
|
bonsoir à tous
je recherche le schéma d'un radio réveil ''Brandt'' type RH727.
Merci pour vos recherches.
bonne fin de soirée
Cordialement
Michel
|
|
| Sujet : schéma radio reveil brandt Nouveau | De Tango88 Le 10-06-2021 à 14:12 sta |
|
Bjr,
Rien trouvé sur le net. Joindre photo.
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 11-06-2021 à 10:03 sta |
|
bonjour à tous

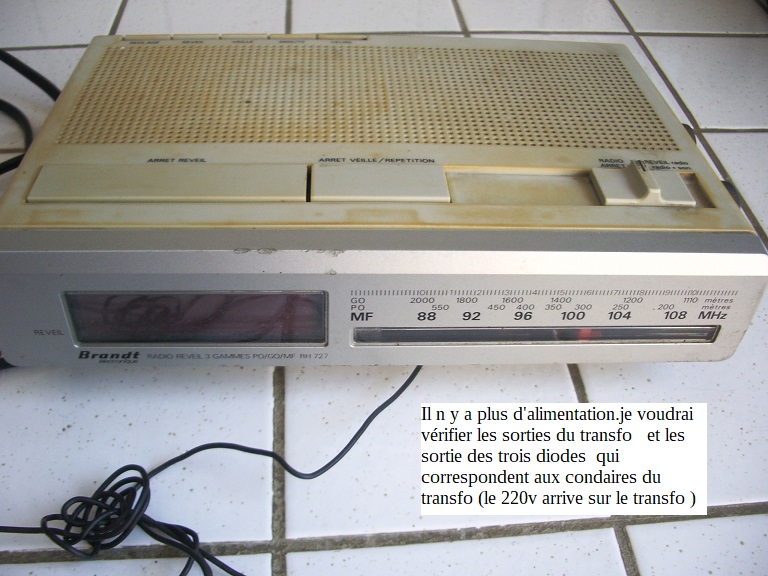

@tango 88 voici la photo demandée
bonne journée
cordialement
Michel
| |
|
| Sujet : schéma radio reveil brandt Nouveau | De Jacques (webmestre) Le 11-06-2021 à 11:31 sta |
|
Il a peut-être un équivalent en Thomson...
|
|
| Sujet : schéma radio reveil brandt Nouveau | De Michel87 Le 11-06-2021 à 12:00 sta |
|
Bonjour,
A quel niveau se situe la panne?
J'avais eu un radio-réveil Thomson, années 80 avec pile de sauvegarde, qui souffrait de problèmes mécaniques récurrents au niveau des contacts.
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 11-06-2021 à 13:50 sta |
|
bonjour
Il n'y a plus d''alimentation j'ai vérifié le le contact marche arrêt de la radio mais je ne pense pas que c'est celui la qui met l'ensemble en marche.Un radio réveil dès que l'on branche sur le secteur l'heure s'affiche.
cordialement
Michel
|
|
| Sujet : schéma radio reveil brandt Nouveau | De Tango88 Le 11-06-2021 à 23:26 sta |
|
Bsr, Faire des mesures sur l'alim en partant du secteur jusqu'à l'endroit ou l'on perd le jus.(second transfo, condos de filtrage, selfs, pont de diodes, résistances etc ... )
Bon courage !
|
|
| Sujet : schéma radio reveil brandt Nouveau | De Michel87 Le 12-06-2021 à 08:47 sta |
|
Bonjour,
Quelle est la valeur de résistance au primaire du transfo d'alim?
Une photo du circuit imprimé côté composants et une autre côté gravure pourraient aider.
Cet appareil a au moins quarante ans, il est prévu pour 220V, il est branché en permanence sur le secteur qui est passé en 230V .
Peut-être coupure primaire.
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 13-06-2021 à 15:06 sta |
|
bonjour à tous
@Michel87 merci pour votre aide .Je ferai les photos plus tard car demain je pars pour une quinzaine de jours.Je reprendrai donc le dépannage à mon retour.
Bonne fin de journée
Cordialement
Michel
|
|
| Sujet : schéma radio reveil brandt Nouveau | De Tango88 Le 13-06-2021 à 16:58 sta |
|
good and happy holidays to you !
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 28-06-2021 à 21:11 sta |
|
bonjour à tous
je suis de retour de vacances, mais j'ai récupéré mon petit fils pour huit jours donc je reprendrai le dépannage la semaine prochaine.... (je suis seul avec lui)
Bonne semaine à tous
Cordialement
Michel
|
|
| Sujet : schéma radio reveil brandt Nouveau | De radiofrench Le 03-07-2021 à 11:15 sta |
|
C'est aussi ce que je recherche pour la radio en ligne de nos jours.
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 06-07-2021 à 10:29 sta |
|
bonjour à tous
Je reprends le dépannage du radio réveil

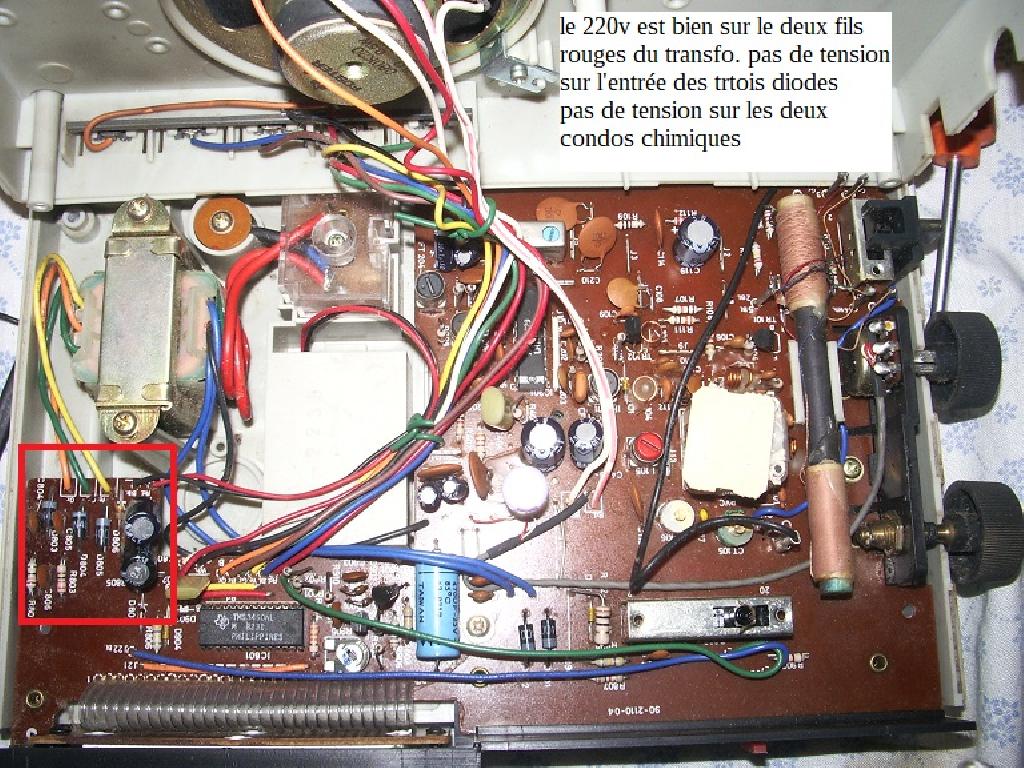

Photo jointe
pas de tension à la sortie du transfo ni sur les deux condos de filtrage.le 220 arrive bien au transfo.
Rôle des deux fils bleu qui partent du primaire ?
merci pour votre aide
bonne journée
cordialement
Michel
| |
|
| Sujet : schéma radio reveil brandt Nouveau | De pointcom Le 06-07-2021 à 11:12 sta |
|
Bonjour
Il semblerait que le transfo possède 2 alimentations, 1 pour l'horloge 3 fils de couleurs, 1 pour la radio les 2 fils bleus.
Ces transfos possèdent des fusibles thermiques incorporés dans les enroulement du primaire.
Regardez à l'ohmmètre si le primaire est bon.
essayez avec un chargeur téléphone en lieu et place des fil bleus.
Il faudrait trouver la référence du module horloge pour voir son alimentation, à une époque c'était 2 fois 4 volts
|
|
| Sujet : schéma radio reveil brandt Nouveau | De dede2000 Le 06-07-2021 à 11:27 sta |
|
Bonjour,
En effet comme le suggère ''pointcom'' ce sont des transfos spécifique je ne sait pas si c'est la bonne référence de ci mais ca donne une idée.
Sur tous ces bousins on utilisent le secteur a 50Hz comme référence temporelle.
Ca évite de couteux TCXO ou autre oscillateurs pilotés hors de prix.
| |
|
| Sujet : schéma radio reveil brandt Nouveau | De Bombarde Le 06-07-2021 à 11:48 sta |
|
Bonjour
Vérifier la continuité du primaire. Sinon c'est mort ou trouver un transfo.
Bombarde
|
|
| Sujet : schéma radio reveil brandt Nouveau | De bocq18 Le 06-07-2021 à 12:04 sta |
|
primaire du transfo :résistance infinie donc coupé ou fusible intégré mort.

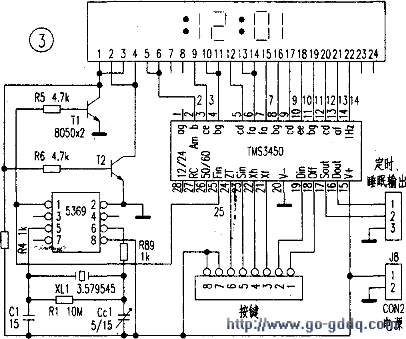

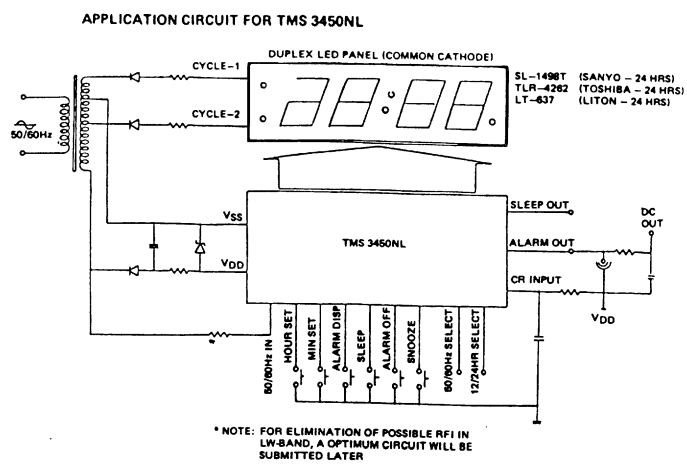

le CI de l'horloge est bien un TSM 3450 NL
l'autre CI est un LM 1868N
je possède une alimentation continue réglable de 5v à 15v .quelle tension mettre sur le deux fils bleu ?
radio alimentée aux environ de 5 V ?
cordialement
Michel
|
|
| Sujet : schéma radio reveil brandt Nouveau | De dede2000 Le 06-07-2021 à 12:31 sta |
|
| |
|
