| Sujet : telefunken adagio F Nouveau | De JACO56 Le 16-05-2021 à 18:50 sta |
|

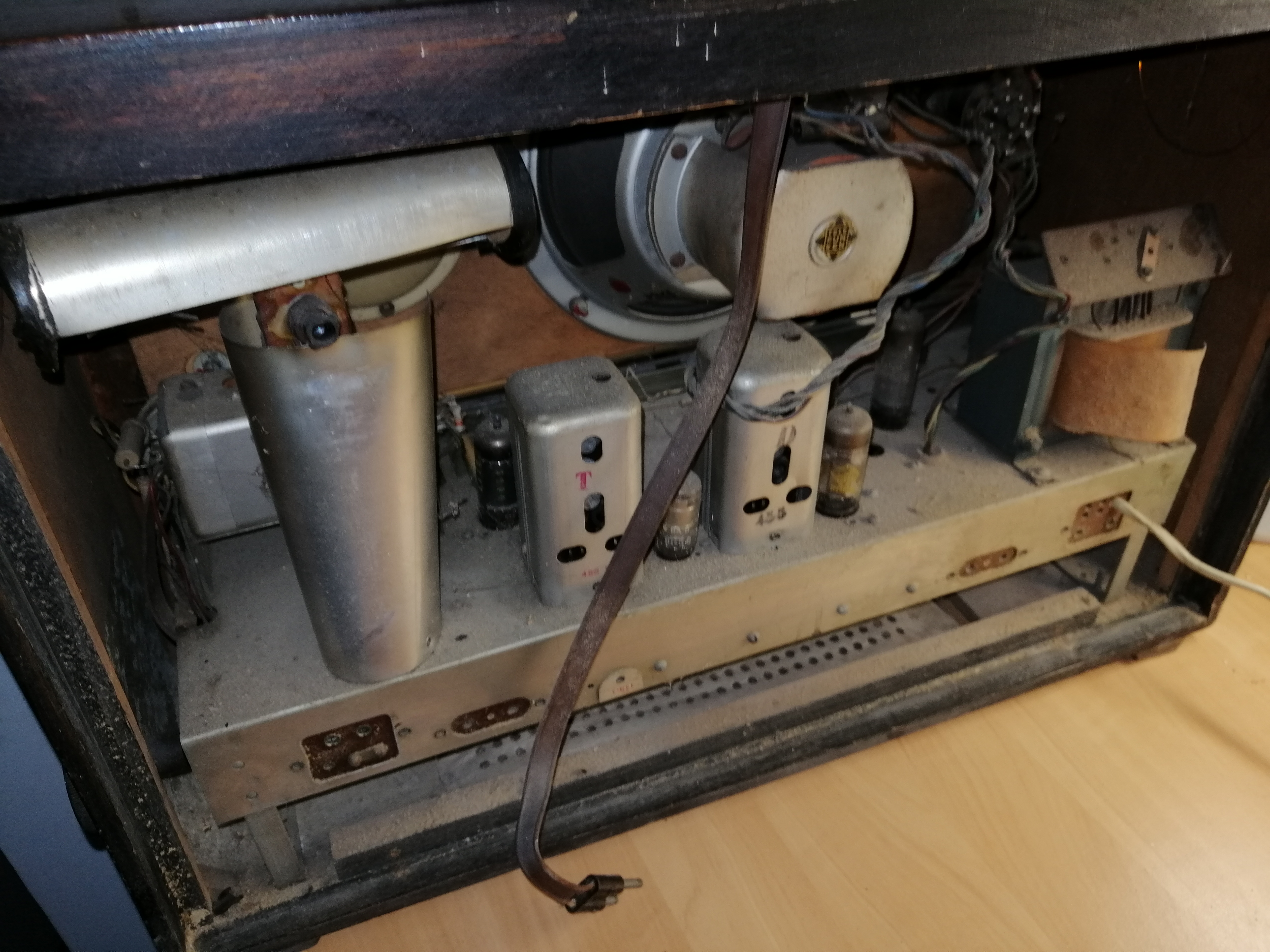

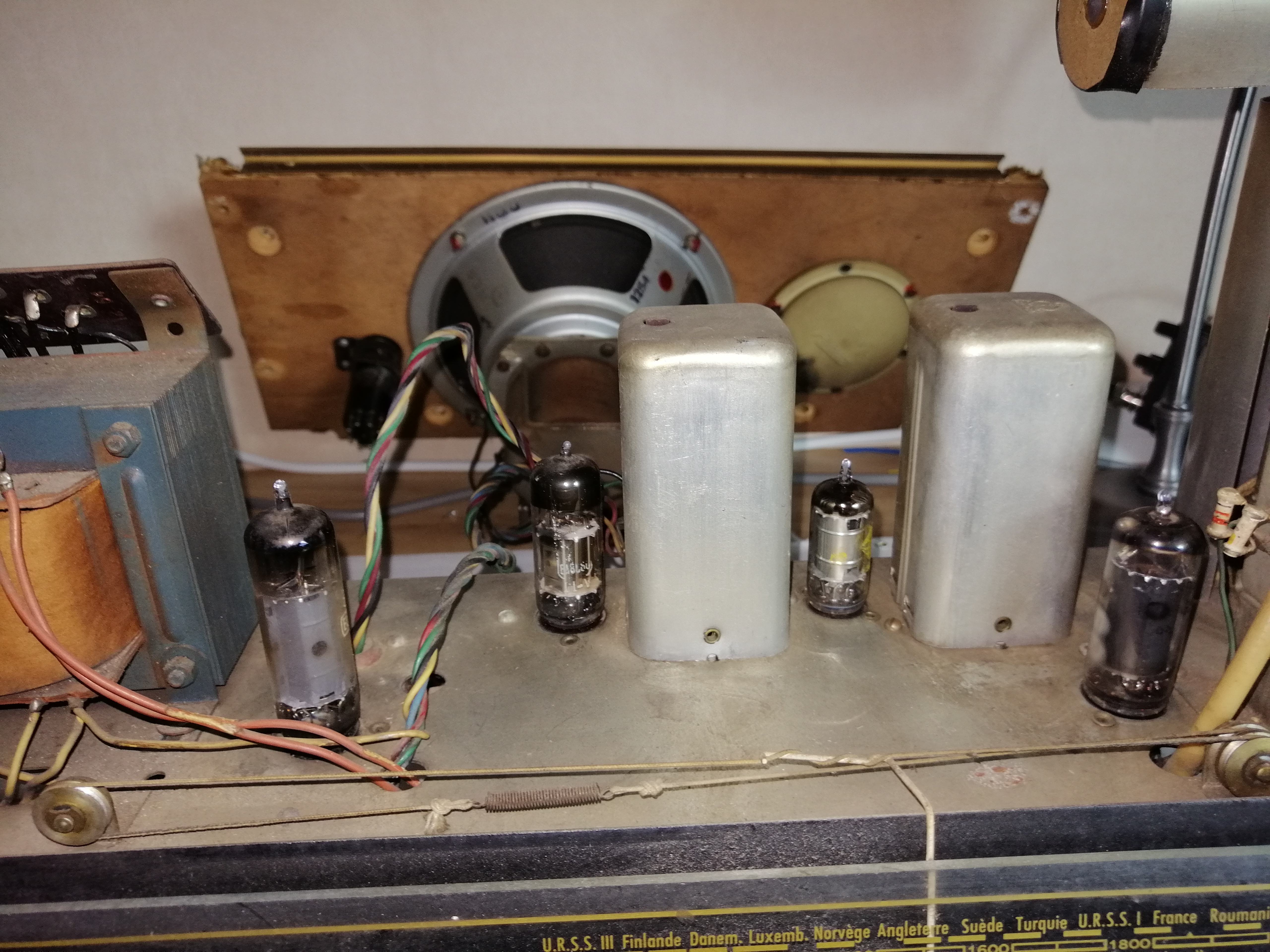

Bonjour,
je cherche désespérément le schéma(s'il existe) d'un adagio telefunken fabriqué en France dans les années 50.
différences avec l'adagio allemand:
alimentation par EZ81
CV sous le chassis
antenne cadre rotative
lampes: ECC85, ECH81, EF93, EABC80, EL84, EM34, EZ81.
Merci
| |
|
| Sujet : telefunken adagio F Nouveau | De Dominique Le 16-05-2021 à 19:40 sta |
|
|
|
| Sujet : telefunken adagio F Nouveau | De Dominique Le 16-05-2021 à 19:44 sta |
|
|
|
| Sujet : telefunken adagio F Nouveau | De Jean-Pierre T Le 16-05-2021 à 23:45 sta |
|
Bonsoir,
Ce serait super si ce schéma était encore disponible....
Jean-Pierre T
|
|
| Sujet : telefunken adagio F Nouveau | De JACO56 Le 17-05-2021 à 09:44 sta |
|
Bonjour
Merci Dominique. La physionomie du poste est identique et le jeu de tubes, mis à part la 6AT7N, équivalent.
Par contre pas de schéma sur radiomuseum.
Je vais tenter la piste du fil ancien mais j'ai peur que le schéma proposé ne soit celui qui comporte un redresseur au sèlènium en guide d'EZ80 et ce schéma propose un jeu de tubes différents mais j'essaye.
Encore Merci.
Jacques
|
|
| Sujet : telefunken adagio F Nouveau | De Schoser Le 17-05-2021 à 18:49 cms |
|  |
Bonjour,
à JACO56 :
"je cherche désespérément le schéma"
Vous cherchez le Schéma pour quelle raison ?
Si c'est pour le dépannage, Le schéma de la version "Sélénium" convient très bien !
NOTE : Sur Radiomuseum l'on trouve 12 modèles Adagio avec quelque Schémas !
Bonne suite...
Amicalement,
| |
|
|
| Sujet : telefunken adagio F Nouveau | De JACO56 Le 18-05-2021 à 11:00 sta |
|
OK merci Schoser.
C'est effectivement pour une remise en état.
Encore merci pour le tuyau.
Jacques
|
|
| Sujet : telefunken adagio F Nouveau | De Michel87 Le 18-05-2021 à 13:22 sta |
|
Bonjour,
J'ignorais que des appareils Téléfunken avaient été fabriqués en France.
Au passage, ne pas oublier de positionner le sélecteur de tension sur la tension la plus élevée
|
|
| Sujet : telefunken adagio F Nouveau | De Dominique Le 18-05-2021 à 17:12 sta |
|
Si il y en a eu quelques modèles.
Avec la sérigraphie des cadrans en français, une valve à la place d'un redresseur et de gros transformateurs MF à la place des petits modèles allemands.

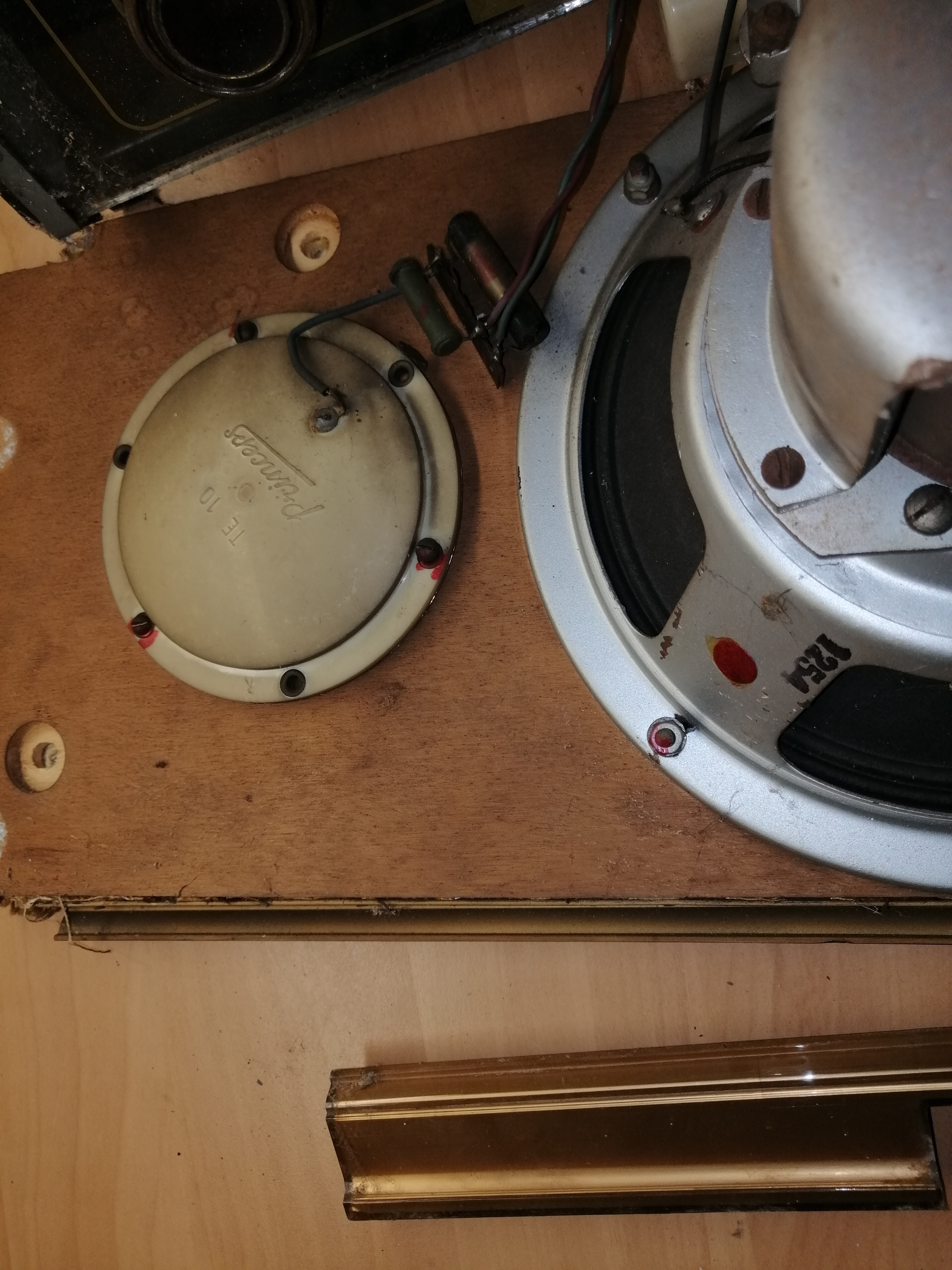

Parfois les HP sont de marque téléfunken ou française.
Dominique.
|
|
| Sujet : telefunken adagio F Nouveau | De Dominique Le 18-05-2021 à 17:22 sta |
|

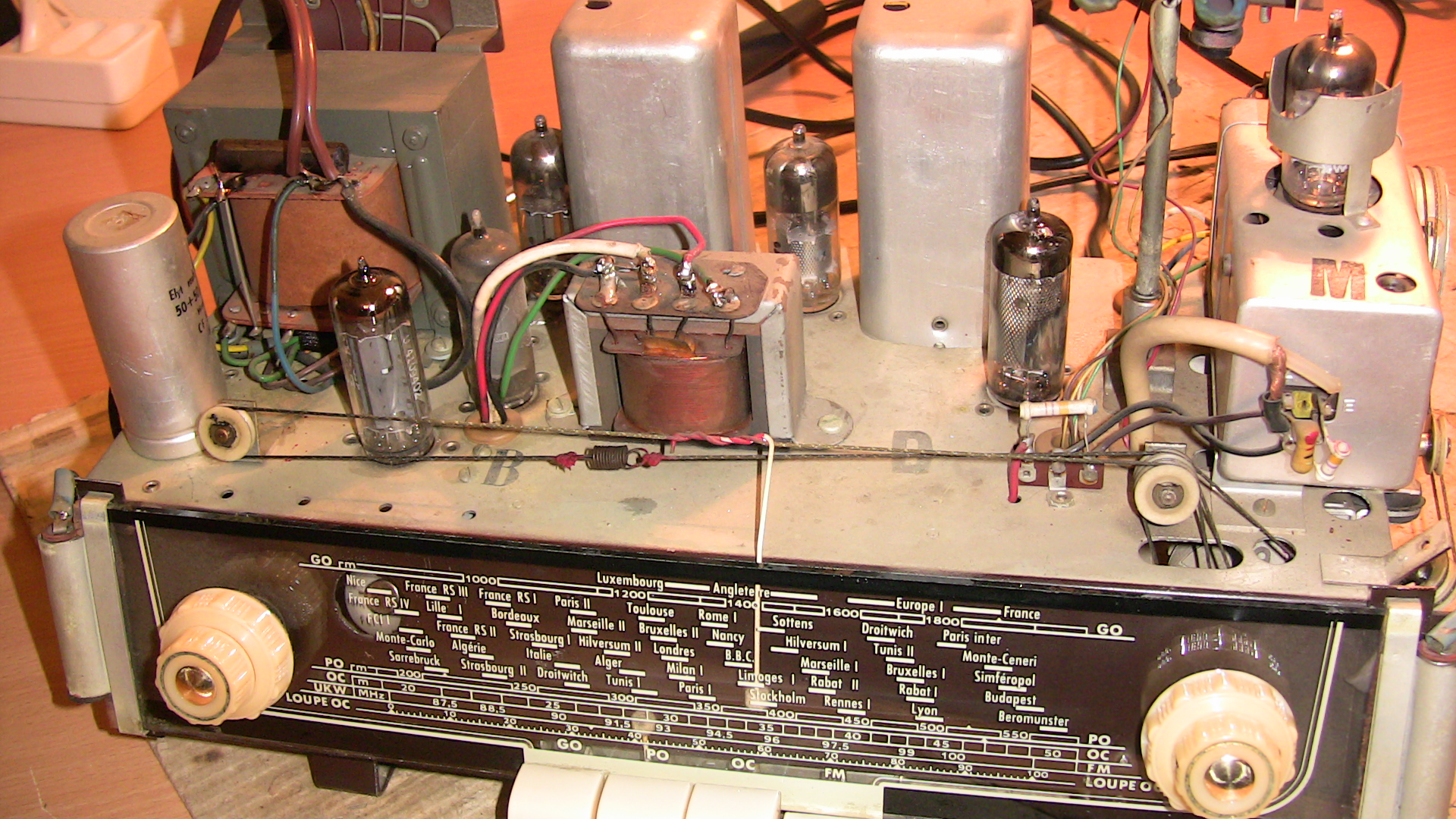

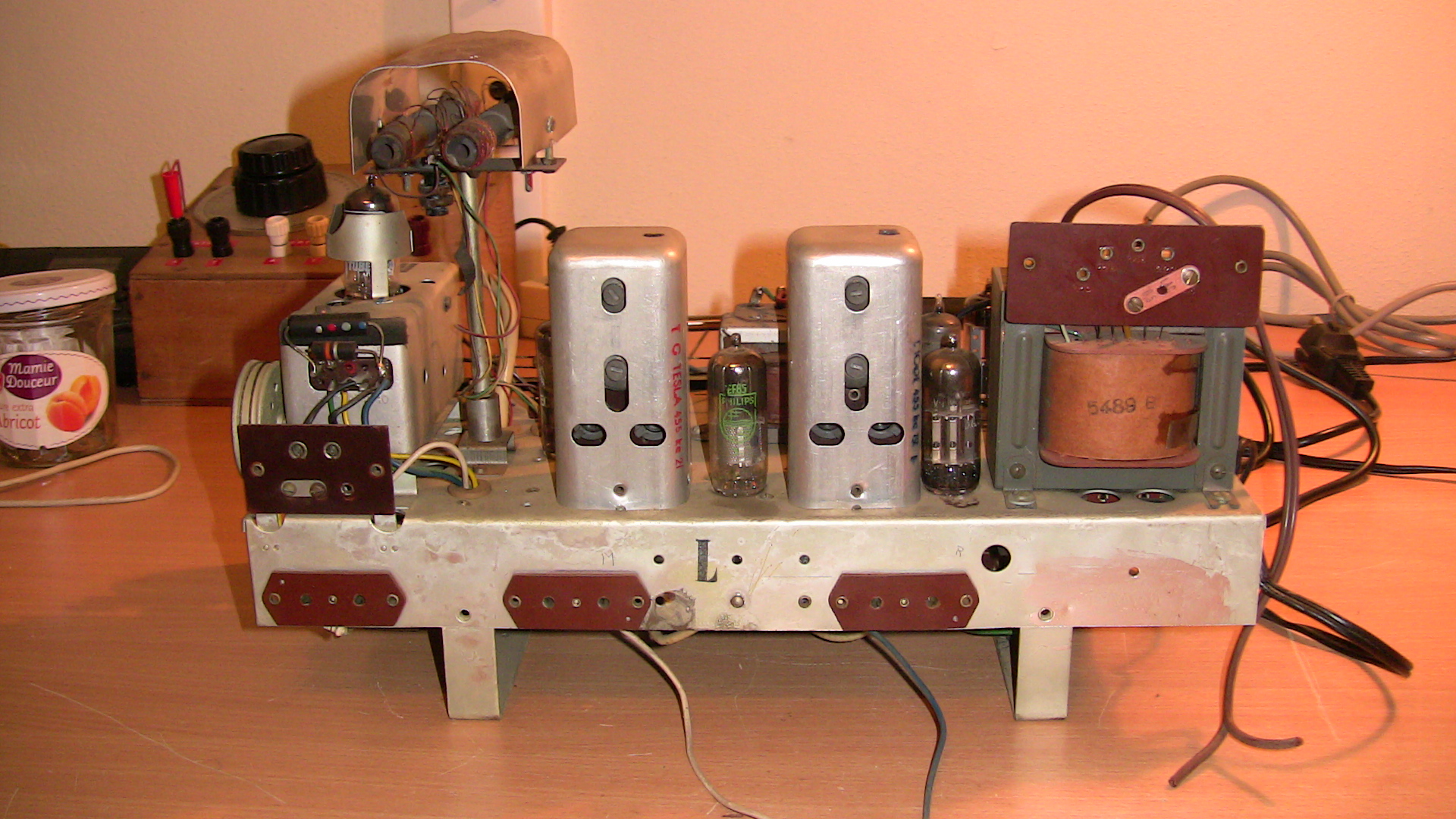

Voici par exemple le châssis d'un Andante 63.
Le HP est de la marque Audax et le tweeter est de la marque Téléfunken.
Pour un éventuel alignement, les vis de l'axe vertical règlent la partie AM et les vis sur l'axe horizontal règlent la partie FM.
Dominique.
| |
|
| Sujet : telefunken adagio F Nouveau | De georgesgiralt Le 18-05-2021 à 21:13 sta |
|
En Allemagne, à cette époque les postes étaient taxés au nombre de tubes. Ceci explique l'apparition des EBF89 et des redresseurs sélénium qui devaient être cher en France donc remplacés par un tube courant. Même chose pour les ELL80 et les ECLL800 ....
|
|
| Sujet : telefunken adagio F Nouveau | De Jean-Pierre T Le 19-05-2021 à 01:39 sta |
|
Bonjour
Belles photos, si ce sont celles d'un de vos postes, j'en ai récupéré un qui a été bidouillé, serait il possible d'avoir une photo d'un endroit particulier du dessous?
Cordialement
Jean-Pierre T
|
|
| Sujet : telefunken adagio F Nouveau | De JACO56 Le 19-05-2021 à 10:09 sta |
|
bonjour,

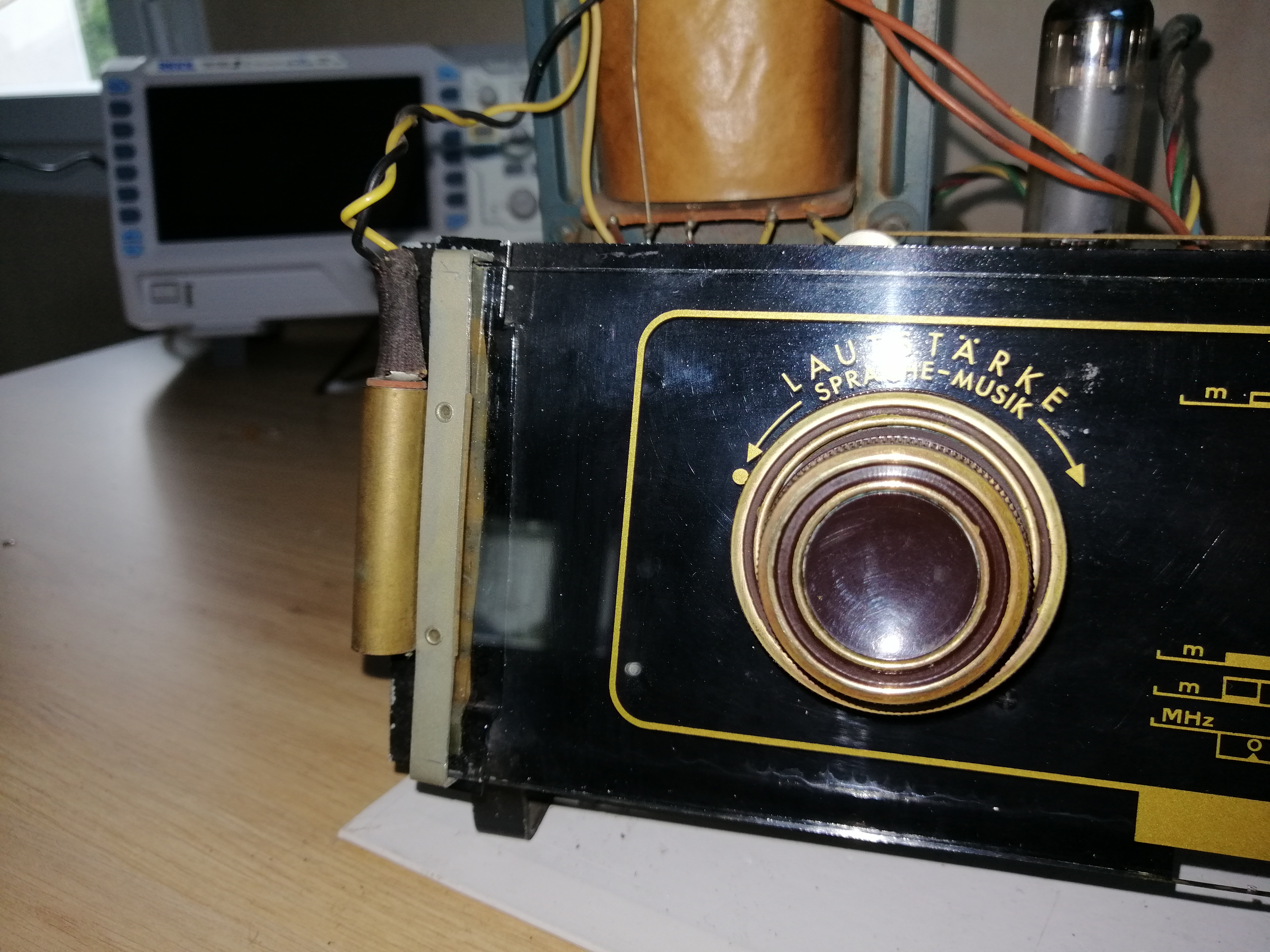

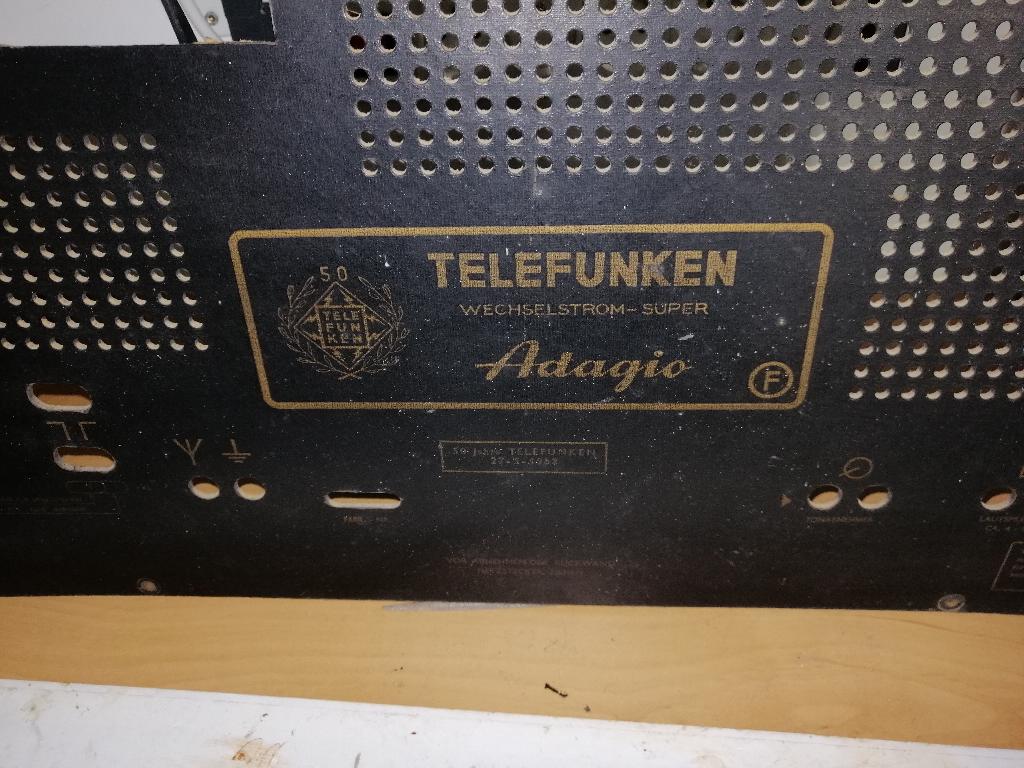

il s'agit effectivement d'un telefunken adagio fabriqué en france (voir le dos de l'appareil)
redressement par valve EZ81 dont le chauffage est indépendant du chaufffage des autres tubes.
Particularité dans ce cas: les broches 3 et 4 du tube EZ80 sont reliées (cela peut éviter quelques ronflements et met le filament au potentiel de la cathode).
Les inscriptions du cadran sont en allemand.
Est-ce un prototype, un bricolage,?...
| |
|
| Sujet : telefunken adagio F Nouveau | De papiluc Le 19-05-2021 à 11:06 sta |
|
|
|
| Sujet : telefunken adagio F Nouveau | De Dominique Le 19-05-2021 à 19:57 sta |
|

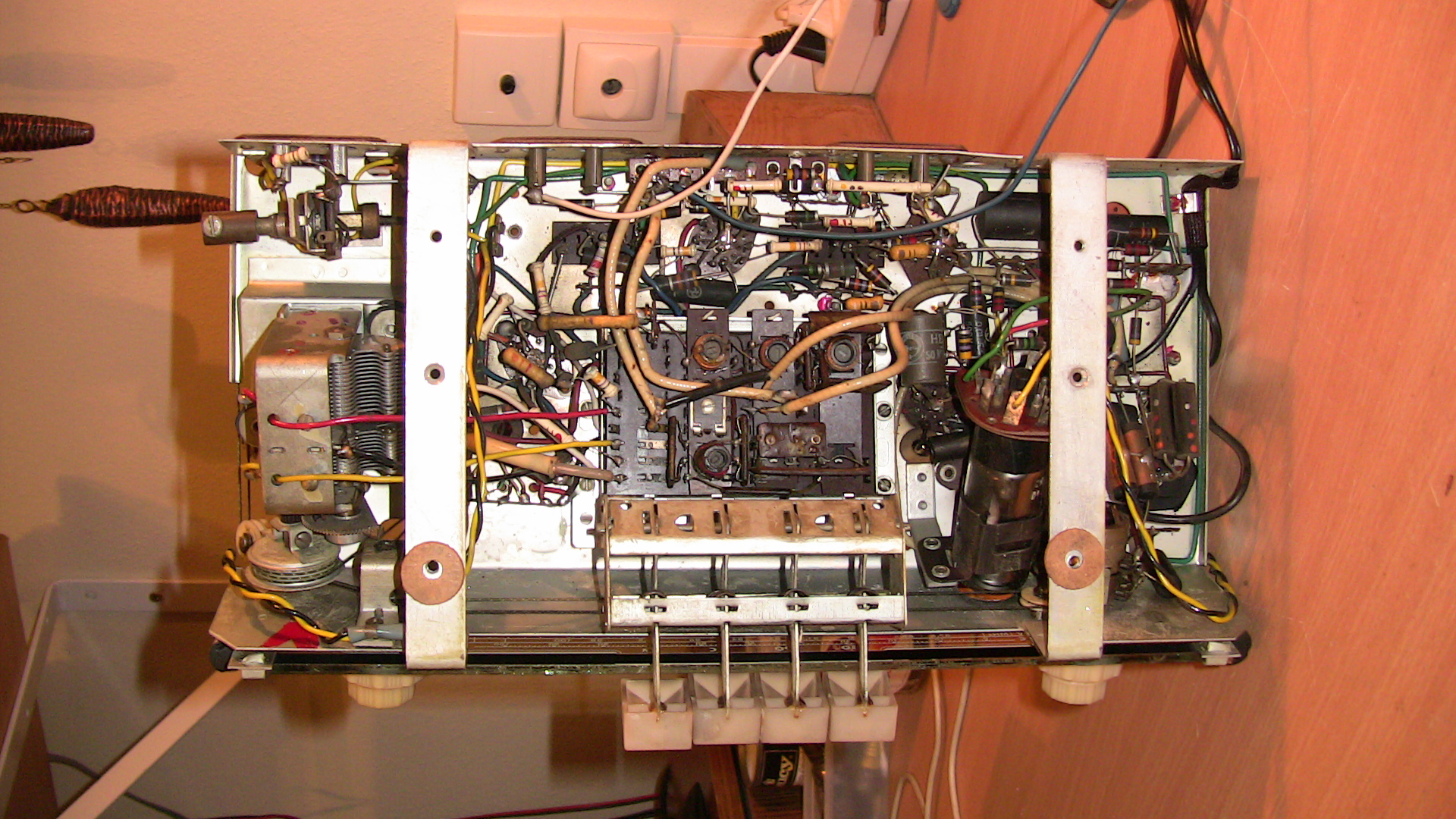

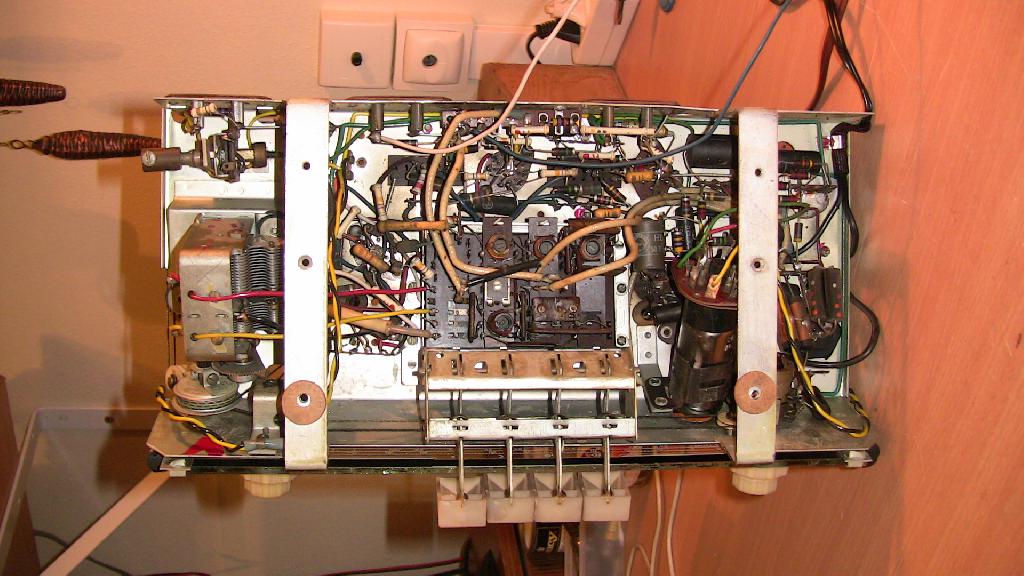

Pour Jean-Pierre,
voici l'unique photo du châssis en vue de dessous.
Dominique.
| |
|
| Sujet : telefunken adagio F Nouveau | De Jean-Pierre T Le 19-05-2021 à 22:52 sta |
|
Merci Dominique,
Cela va me permettre de ''débroussailler'' un peu le fouillis qui semble régner sous ce poste.
Jean-Pierre T
|
|
|
