| Sujet : Siemens M57 Nouveau | De Gilbert Le 22-03-2021 à 10:27 sta |
|
Bonjour,

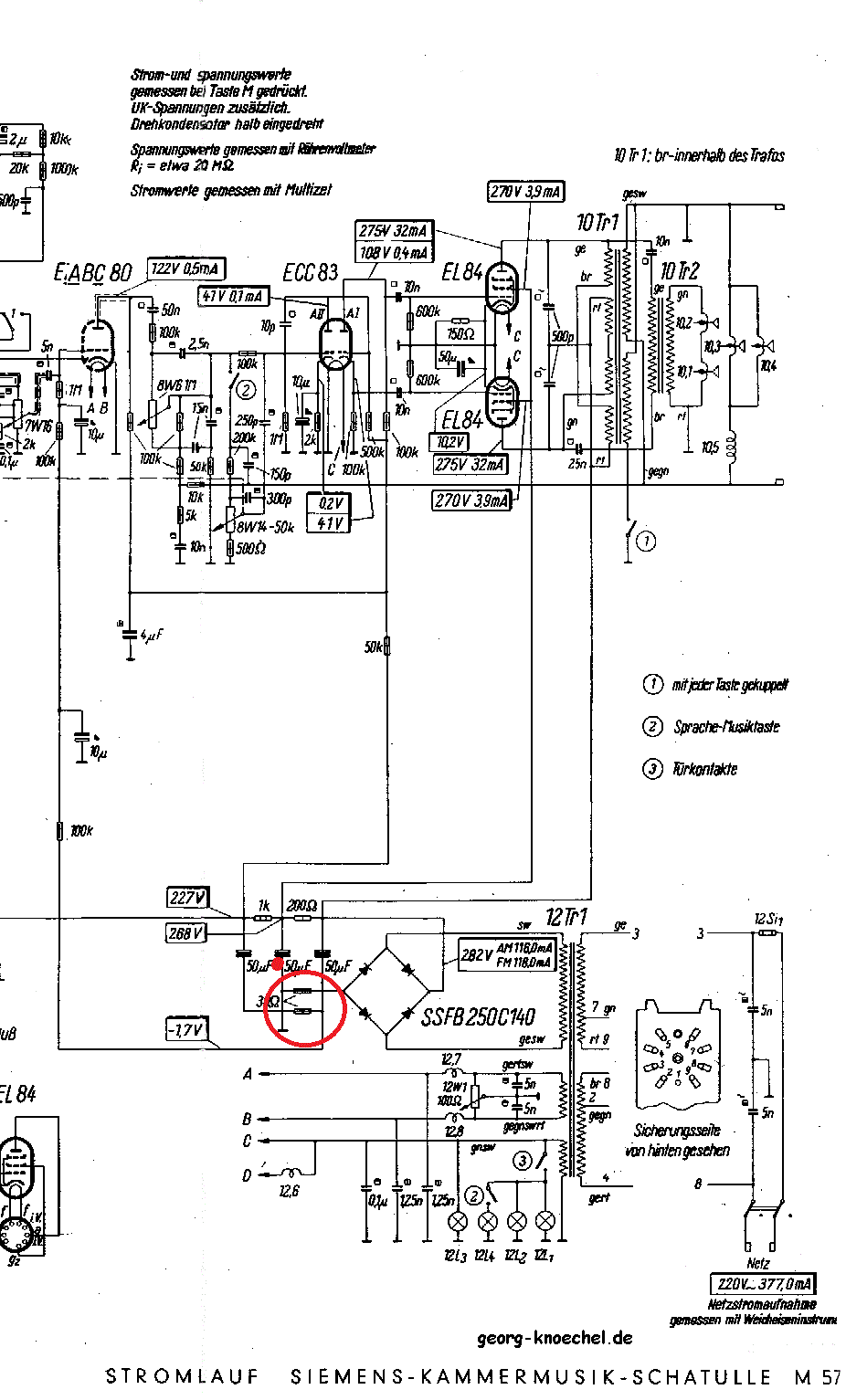

Je galère avec le cablage ci-joint faute de comprendre comment ça fonctionne !
J'ai deux schémas qui sont différents notamment le cablage des deux 30 ohms.Parallèles ou pas?
Qui peut m'éclaircir ce cablage ?
Merci
| |
|
| Sujet : Siemens M57 Nouveau | De Gilbert Le 22-03-2021 à 10:28 sta |
|

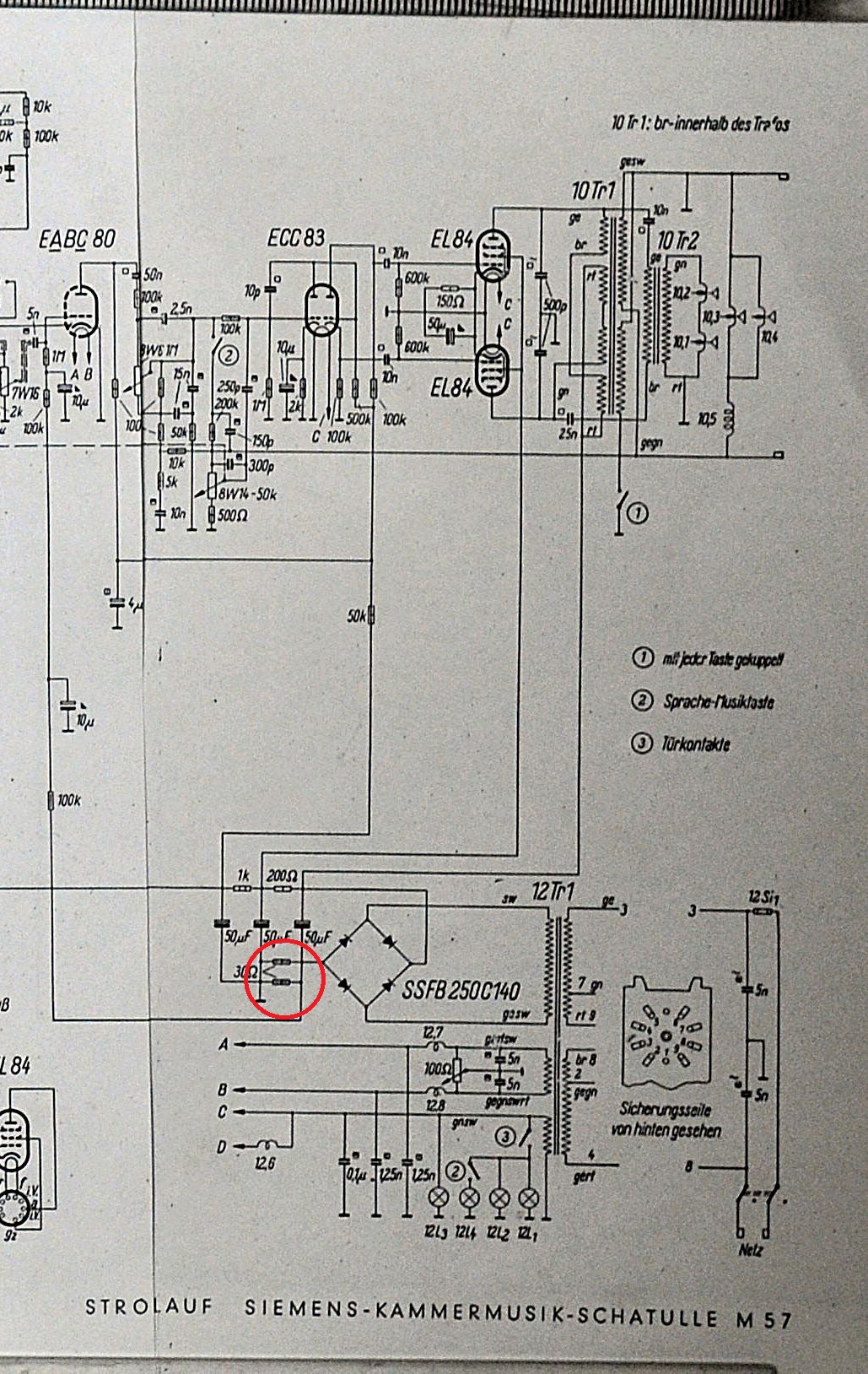

2eme schéma different du precedent
| |
|
| Sujet : Siemens M57 Nouveau | De XYZ du 56 Le 22-03-2021 à 10:55 sta |
|
Perso, je ne vois pas de différence entre les 2 schémas; mis à part la connexion des 2 capas de 500pf à la HT de 282v ou à la masse. Si ce n'est que l'un a été édité à 10h27 et l'autre à 10h28
Les 2 R de 30ohms sont en // et soudés aux mêmes endroits.
Par ailleurs, Mr Siemens ne se fatigue pas avec les raccordements de filerie: on devine(!), si l'on veut, les diverses soudures (deutsch arbeit!).
|
|
| Sujet : Siemens M57 Nouveau | De provence Le 22-03-2021 à 11:40 sta |
|
bonjour
en série car si en // la première masse dans
le cercle n'aurez lieu d’êtres
y a deux potentiel différente coté masse
|
|
| Sujet : Siemens M57 Nouveau | De Gilbert Le 22-03-2021 à 11:52 sta |
|
Merci à vous deux
Mais je constate que je ne suis pas le seul a avoir des soucis avec l'interprétation de ce schéma !
Car c'est bien là mon interrogation: comment sont soudées ces deux 30 ohms?
Je reste dans l'interrogation !
|
|
| Sujet : Siemens M57 Nouveau | De Michel87 Le 22-03-2021 à 11:54 sta |
|
Bonjour,
Effectivement, entre les croisements avec ou sans connexion il y a peu de différence.
Economie d'encre?
|
|
|
