| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 17-03-2021 à 21:28 sta |
|
Bonsoir à tous
J'ai pour projet de réaliser dans l'année qui vient , une petite bobineuse qui serait pilotée par arduino ou , à défaut par un microcontrôleur genre PIC .
j' ai passé commande en chine ... (une fois de plus pour les éléments mécaniques ) mais je n'ai pas pu trouver un compteur-décompteur digital qui pourrait faire l'affaire avec le capteur idoine
( optique, ou magnétique ) -
sauriez-vous où trouver un tel compteur précis au tour près avec capteur pour bobineuse ?
il faut bien entendu que ledit compteur soit capable de décompter en arrière si, pour une raison ou pour une autre, on est amené à débobiner quelques spires ...
merci pour vos réponses.
Cordialement
J.B
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De bozec Le 18-03-2021 à 07:21 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 18-03-2021 à 10:27 sta |
|
Bonjour Bozec
Merci pour votre réponse , je vais voir cela sans tarder .
Je ne sais pas trop ce que j'avais fait comme recherches, lorsque je tapais ''compte-tours '' ou compteur dans mon moteur de recherches, je ne tombais que sur des compteurs de vitesse pour vélo ou pour motos !
avec votre lien c'est bcp mieux
Bonne journée.
Cdlt
JB
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Guy Allo Le 18-03-2021 à 11:49 sta |
|
Ce compteur semble faire uniquement du comptage d'impulsion, il ne décompte pas si tu débobine.
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De bocq18 Le 18-03-2021 à 11:55 sta |
|
bonjour
j'avais, il y a quelques années sur un bobineuse basique à main, installé un compte tour avec une calculatrice et un contact magnétique.
Sur la calculatrice ,il suffit de taper ''1+'' et ensuite d'incrémenter en appuyant sur ''='' donc déporter la touche ''='' vers le capteur mais je ne pense pas que cela fonctionne en marche arrière .Je n'ai jamais essayé.
bonne construction
Michel
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Eniac2020 Le 18-03-2021 à 13:02 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 18-03-2021 à 13:59 sta |
|
@ Bocq18, Enniac2020 et Guy Allo
merci pour vos recherches, effectivement, le souci vient du fait qu'il faudrait que le compteur puisse incrémenter ou décrémenter en fonction du sens de rotation de l'axe du bobinage ..
Je connaissais le truc de la calculette mais effectivement c'est peu pratique à mettre en place et cela ne doit pas décrémenter ..
Vous allez me dire que si je passe par de l' ARDUINO pour les commandes moteurs, je pourrais y ajouter un petit afficheur LCD avec une came ou un capteur + optocoupleur, mais ça va encore compliquer le programme déjà pas évident à pondre car je voudrais que la bobineuse puisse réaliser du nid d'abeille .
Du reste, si l'un ou l'autre des honorables membres de ce forum dispose d'un programme ad hoc pour du nid d'abeilles, vous pouvez me contacter je suis preneur car je ne suis pas un as de la programmation sur ARDUINO.
pour info j'aimerais réaliser qq chose dans ce style là :
 https://www.youtube.com/w…
avec un actuateur à translation horizontale commandé par un moteurs pas à pas bipolaire via un arduino.
évidemment, le compteur-décompteur de tours devient beaucoup plus facile avec une came sur l'axe principal et un indicateur du sens de progression via un relais directement commandé par l'arduino.
un second moteur pas à pas se chargerait de la rotation de l'axe principal de support bobine
un troisième pourrait alors se charger de dérouler le fil à partir de la bobine d'alimentation
afin de maintenir une tension constante sur le fil.
Enfin, ce n'est qu'une ébauche...., si certains parmi vous ont déjà réalisé ce genre de bobineuse, n' hésitez pas à me communiquer vos idées.
.
Bon après-midi à tous et merci encore pour vos réponses
JB
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Eniac2020 Le 18-03-2021 à 18:50 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De pointcom Le 18-03-2021 à 19:20 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 18-03-2021 à 20:47 sta |
|
@ Enniac 2020
oui, merci, je connaissais l'existence de cette bobineuse mais elle est totalement manuelle et loin d'être suffisante pour faire du nid d'abeille ...
tous les sites consultés par moi ne fournissent aucune solution ' clef en main'' pour concevoir une telle bobineuse .
Il va falloir cogiter sérieusement pour arriver à quelque chose de correct.
La majorité des sites youtube que j'ai consultés font apparaître des bobineuses DIY réalisées soit par des amateurs possédant déjà un tour à métaux et sachant s'en servir ( ce qui n'est pas mon cas ) soit par des bricoleurs ingénieux ayant réussi à construire des bobineuses à ase de composants de récupération , voire, de composants totalement réalisés à l'aide d' imprimantes laser 3 D.
Pour ma part, et pour me faciliter un peu les choses, j'ai commandé cela ''made in très loin '', il me faut maintenant faire preuve de patience en espérant que tout arrivera en bon état cette fois ci !
pour info c'est ici :
pour l' électronique de commande /
https://www.banggood.com/…
Et pour la mécanique :
https://www.banggood.com/…
https://www.banggood.com/…
https://www.banggood.com/…
et aussi entre autres choses :
https://www.banggood.com/…
https://www.banggood.com/…
https://www.banggood.com/…
https://www.banggood.com/…
et pour le système d'entrainement ceci
https://www.banggood.com/…
https://www.banggood.com/…
https://www.banggood.com/…
avec divers coupleurs et prolongateurs d'axe moteur .
après, il va falloir cogiter dur pour assembler tout cela sur un socle solide en dural .
je pense qu'il y en a pour plusieurs mois ... en espérant y arriver !
merci à tous pour vos conseils et vos réponses.
je vous tiendrai au courant à la réception de la commande ..
bonne soirée à tous
J.B
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Bernard-GRZ Le 18-03-2021 à 21:19 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Bernard-GRZ Le 18-03-2021 à 21:24 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De bthiry Le 18-03-2021 à 22:16 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 18-03-2021 à 23:29 sta |
|
@ Bernard GRZ
Ahhhh ! merci .. pile poil ce que j'attendais . incrémentable et décrémentable et en plus avec les typons et le programme en assembleur !
merci encore pour le lien.
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De georgesgiralt Le 18-03-2021 à 23:59 sta |
|
Bonsoir,
Je suis peut être en retard, mais...
Pour pouvoir compter en marche avant et décompter en marche arrière, il faut un capteur du style encodeur. Il y a dedans plusieurs inters et, selon l'ordre dans lequel ils sont actionnés on sait si on tourne dans le sens des aiguilles d'une montre ou en sens inverse. Et comme on peut compter les impulsions il est facile de savoir si l'on a fait un, dix ou cent tours...
Les bibliothèques sont dispo pour Arduino... Il faut juste cogiter le rapport d’entraînement entre l'axe de l'encodeur et l'axe de la bobine en cours de réalisation... Ce type d'encodeur sert à la commande des postes de type digital par exemple.
Il y a aussi le disque gradué de 0 à 360 en carton posé sur un pignon qui fait 1 tour à chaque tour de la bobine. un index fixe et on sait combien de tour on a fait. Faut juste compter combien de fois on a fait 360 tours ... pour les très grosses bobines...
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De georgesgiralt Le 19-03-2021 à 00:03 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 19-03-2021 à 12:34 sta |
|
@ Georgesgiralt
Bonjour et merci pour votre réponse mais je vais me diriger vers la solution proposée sur le lien joint par BernardGR dans son post du 18/03/2021 ) 21 h 24 . les composants reviennent à qq euros ' (hormis l'afficheur LCD ) qui vaut environ 16 d'euros ..
vu que les typons sont fournis avec le soft du PIC et le typon du capteur pas de problème !
cela m' évitera de refaire des sous-programmes pour le compte-tours sur l'arduino.
bonne journée
JB
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 19-03-2021 à 13:07 sta |
|
Rebonjour à tous !
Bonne nouvelle, l' électronique de commande est arrivée de Chine ce matin en bon état et très correctement emballée ! Du jamais vu ! c'est à signaler vu qu'on grogne souvent après les délais de livraison très longs en provenance de ce pays -
pour une fois, je suis scotché !
colis commandé le 15 mars 2021 ... reçu le 19/03 donc ..
Bravo donc au revendeur pour le suivi et la rapidité de son expédition ! à recommander vivement pour ceux qui seraient intéressés par ce genre de produits .

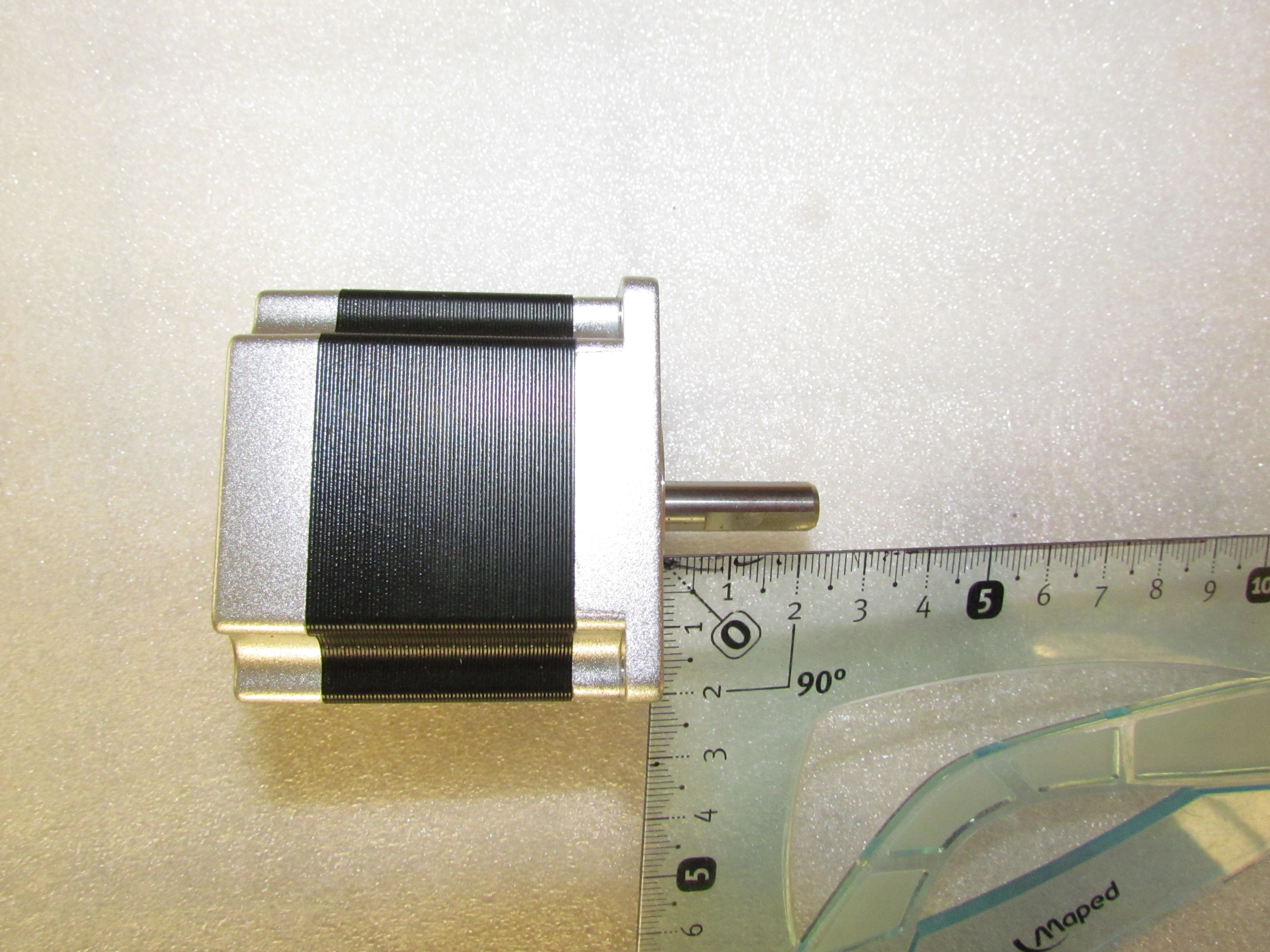

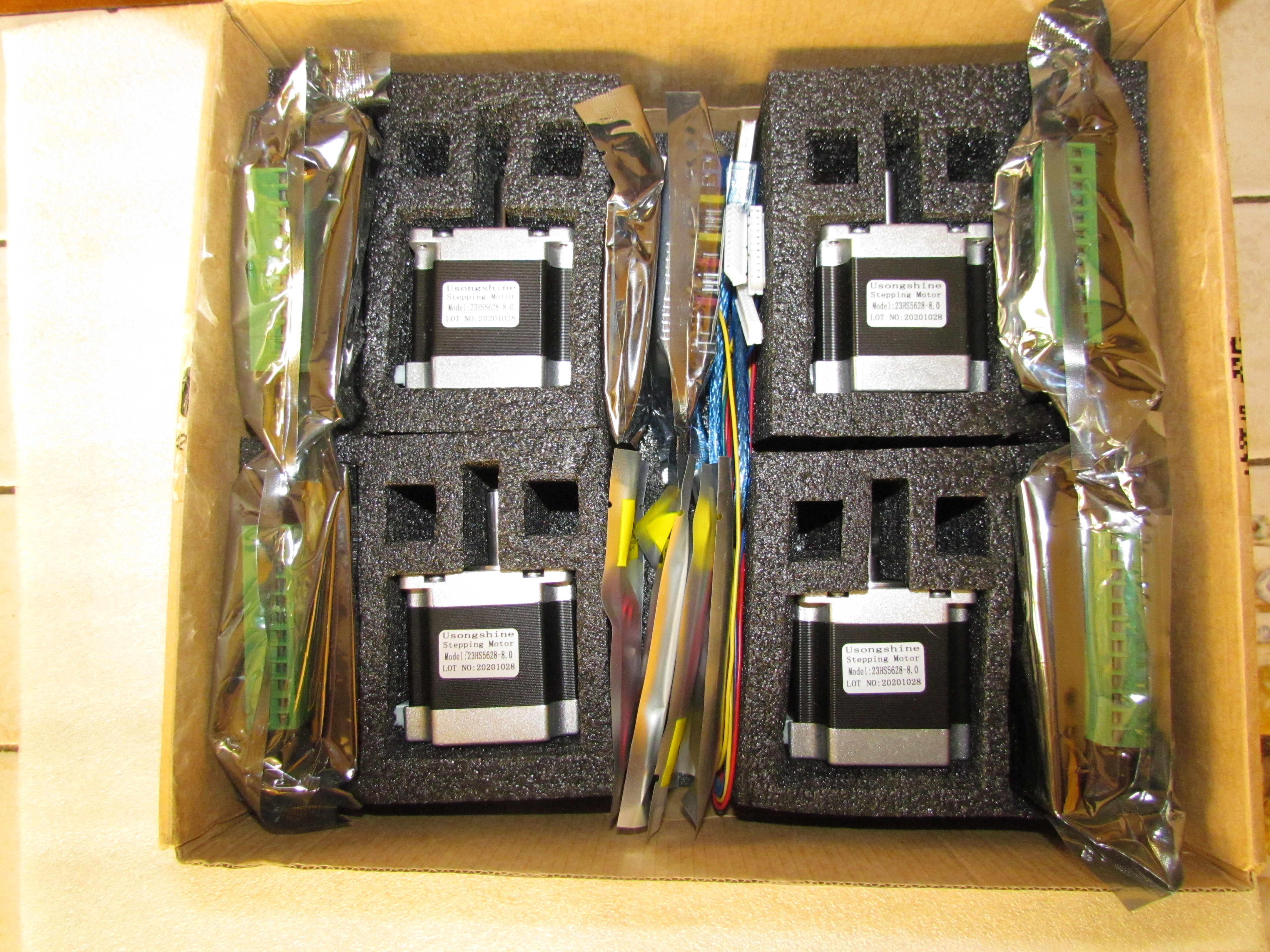

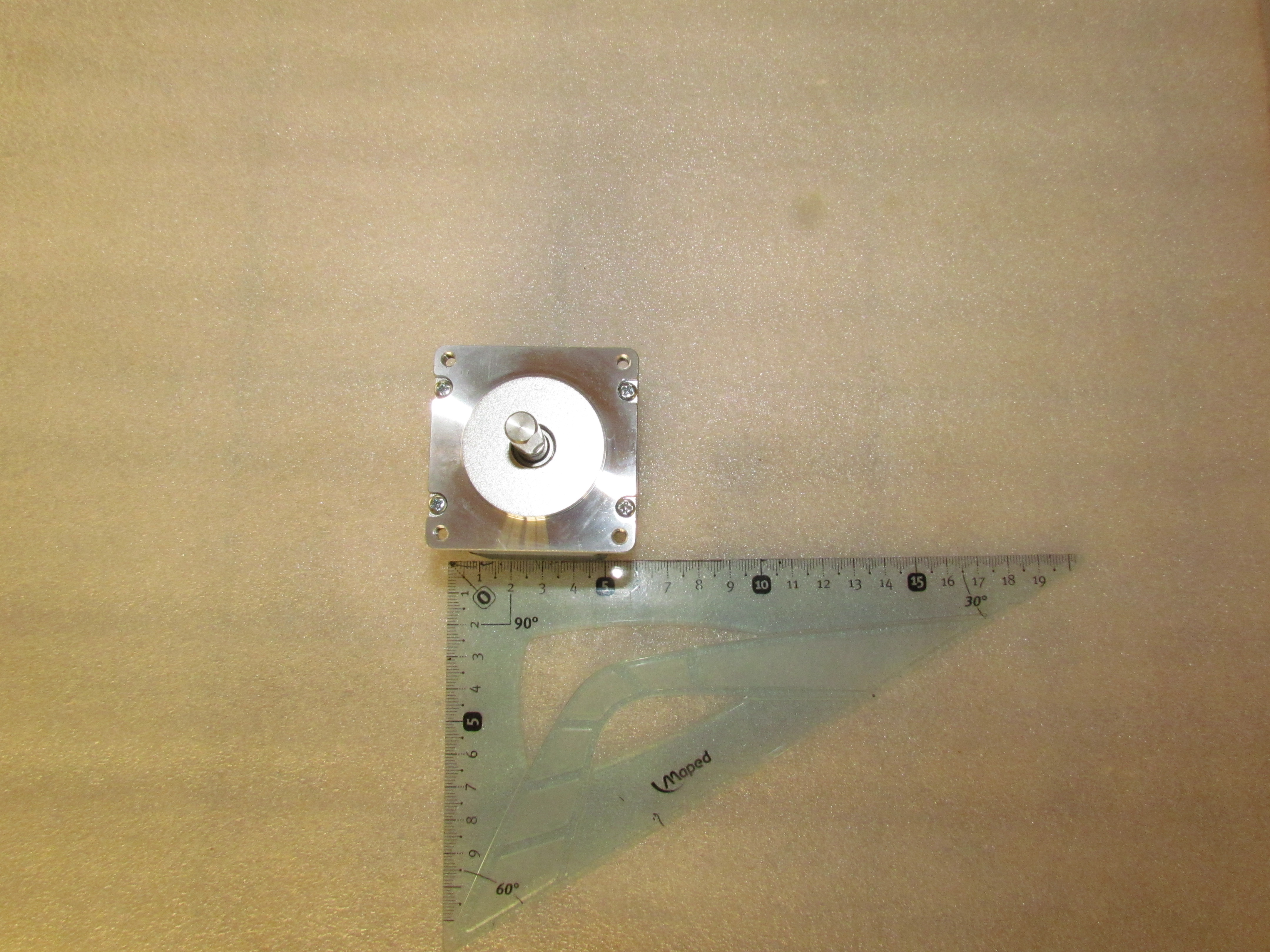

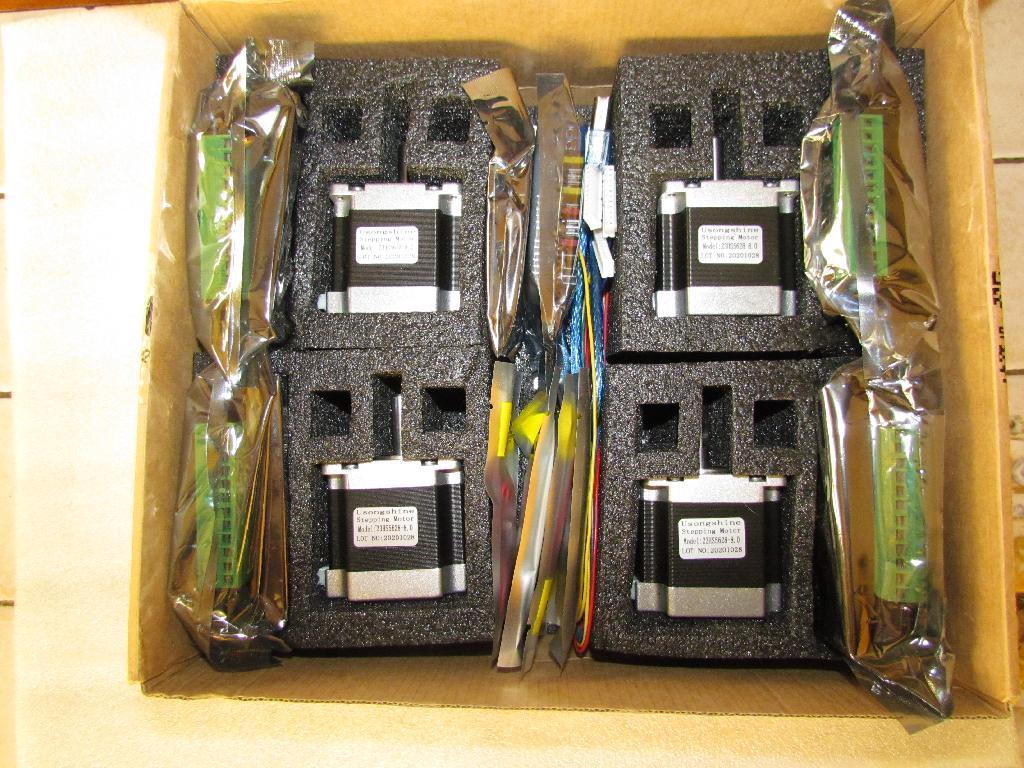

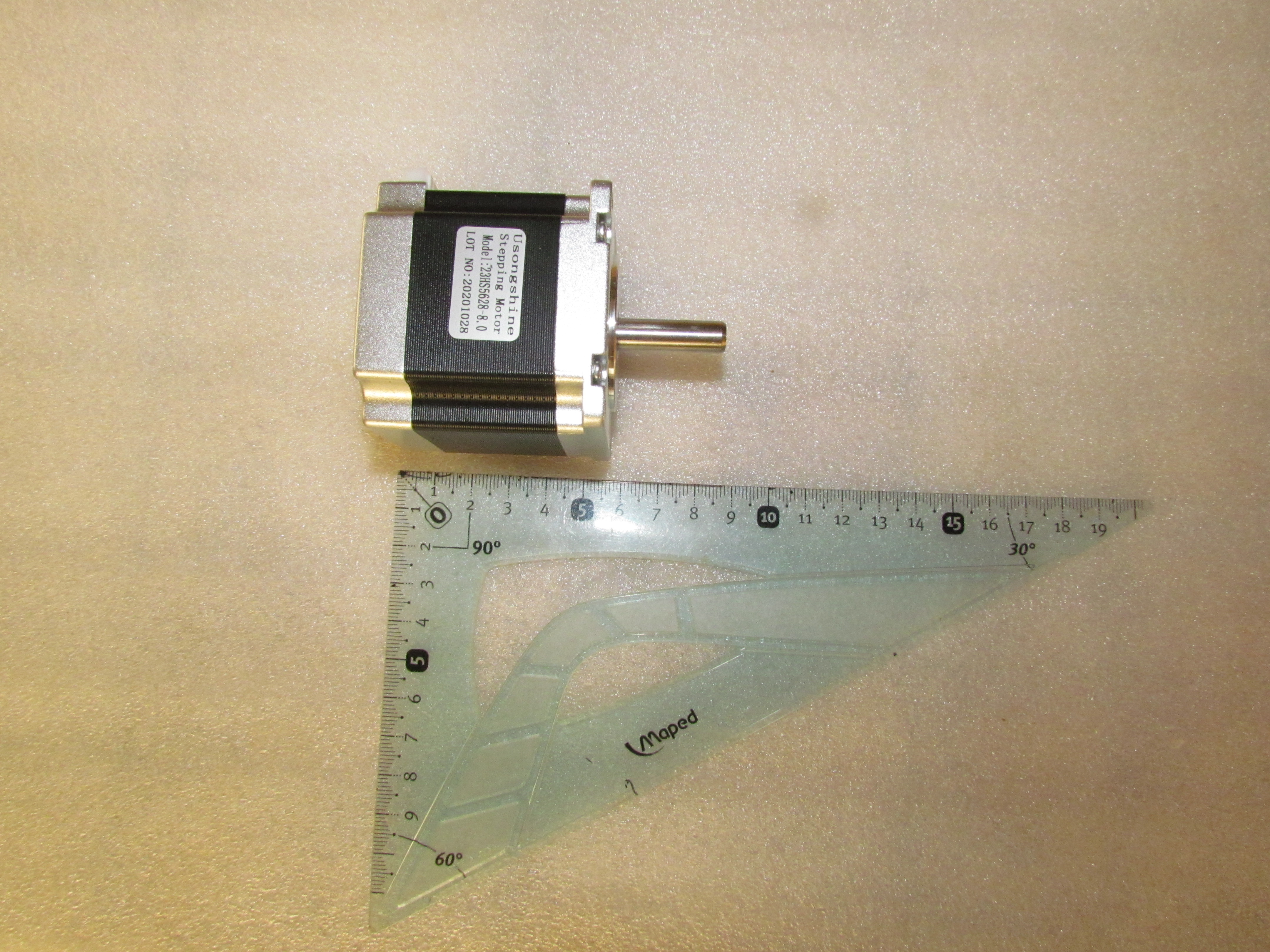

ci-joints quelques clichés qui vous donneront une idée de la qualité de l'emballage ...
rien à redire !
bonne journée à tous
JB
| |
|
| Sujet : compteur digital pour bobineuse Nouveau | De Bernard-GRZ Le 19-03-2021 à 15:01 sta |
|
Bonjour,
RETRO25 regardez l'adresse d'expédition.
J'ai commandé dernièrement un adaptateur de ci en Chine et le colis a été expédié de la banlieue de Paris.
Bonne journée à tous.
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 19-03-2021 à 15:51 sta |
|
@ BernardGRZ
Bonjour
et bien si les chinois ont compris qu'ils devaient améliorer leur circuit logistique tant mieux ! l
En tout cas cela mérite d'être souligné !
Sur mon colis, c'est du code barre illisible et pour le reste, il me semble que les inscriptions sont en espagnol je ne pratique pas cette langue. Peut-être un entrepôt dans ce pays ?
Pour ce qui est des moteurs pas à pas, voir photos et références plus haut, je suppose qu'ils s'alimentent en 24 volts ? car comme d' habitude avec les commandes en RPC pas de notice d' emploi avec le produit .
Si quelqu' un a des infos sur ce type de moteur pas à pas bipolaires, je suis preneur -
merci
Jean-Bernard
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De guyguy Le 19-03-2021 à 18:29 sta |
|
Bonjour , pour les compteurs de tours ,ils sont comme sur les souris à boules .
Un détecteur cavalier sur une roue à créneaux . (détecteur double , pour le sens de rotation , selon le 1er créneau reconnu .).
J'ai eu , une panne de souris qui arrivait vers 18h ,soleil couchant : un des axes ne fonctionnait plus , ça c'est répété plusieurs fois (???)
C'était dû au soleil rasant , qui neutralisait un capteur ! .
Et aussi une ''balladeuse'' en 220V 60w , qui faisait faire des allés et retours au chariot porte aiguilles , à une ''grosse'' imprimante .
Donc : à mettre dans une boite étanche à la lumière .
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De Eniac2020 Le 19-03-2021 à 18:32 sta |
|
re,
Pour les colis Cdiscount a un entrepôt sur la région parisienne. Il n'y a pas tout, mais parfois on est livré,en 3/4 jours
Attention aussi aux expressions employées. ''Expédié sous 2 jours....etc'' cela ne veut pas dire qu'on le reçoit au bout de 2 jours....
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De guyguy Le 20-03-2021 à 16:00 sta |
|
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De fario Le 21-03-2021 à 19:07 sta |
|
Bonjour à tous,
Si vous en avez l'utilité j'ai des compteurs 3 chiffres électromagnétiques ( avec RAZ manuelle) en 6 volts.
C'est cadeau ( juste le port)
Cordialement
|
|
| Sujet : compteur digital pour bobineuse Nouveau | De RETRO25 Le 21-03-2021 à 19:26 sta |
|
@ fario
bonjour
merci pour ta propostiion mais en ce qui me concerne, j'ai déjà commandé les composants pour le projet https://doumai.pagesperso… .
ça peut incrémenter et décrémenter donc tip top pour l'usage que je veux en faire !
j'espère que tu pourras trouver un schéma valable pour ton petit projet de récepteur FM à superréaction ... effectivement le lien suggéré par papiluc dans l'autre post n'est plus valide .
bonne soirée.
JB
|
|
|
