| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 15-03-2021 à 18:08 sta |
|
Bjr,
Après remise de'un oscillo HP182T, j'ai entendu 2 claquements succéssifs.
J'ai uniquement de la luninosité en appuyant sur le bouton ''Beam finder'' et l'intensité n'est pas réglable. Elle est comme toujours à ''Fond''.
Si lache ce bouton, la trace ''disparait'' (générateur externe brabché).
J'ai donc démonté tout le bloc THT, et testé chaque composant.
Pour cela, j'ai déconnecté au mini une patte pour ne pas fausser la mesure.

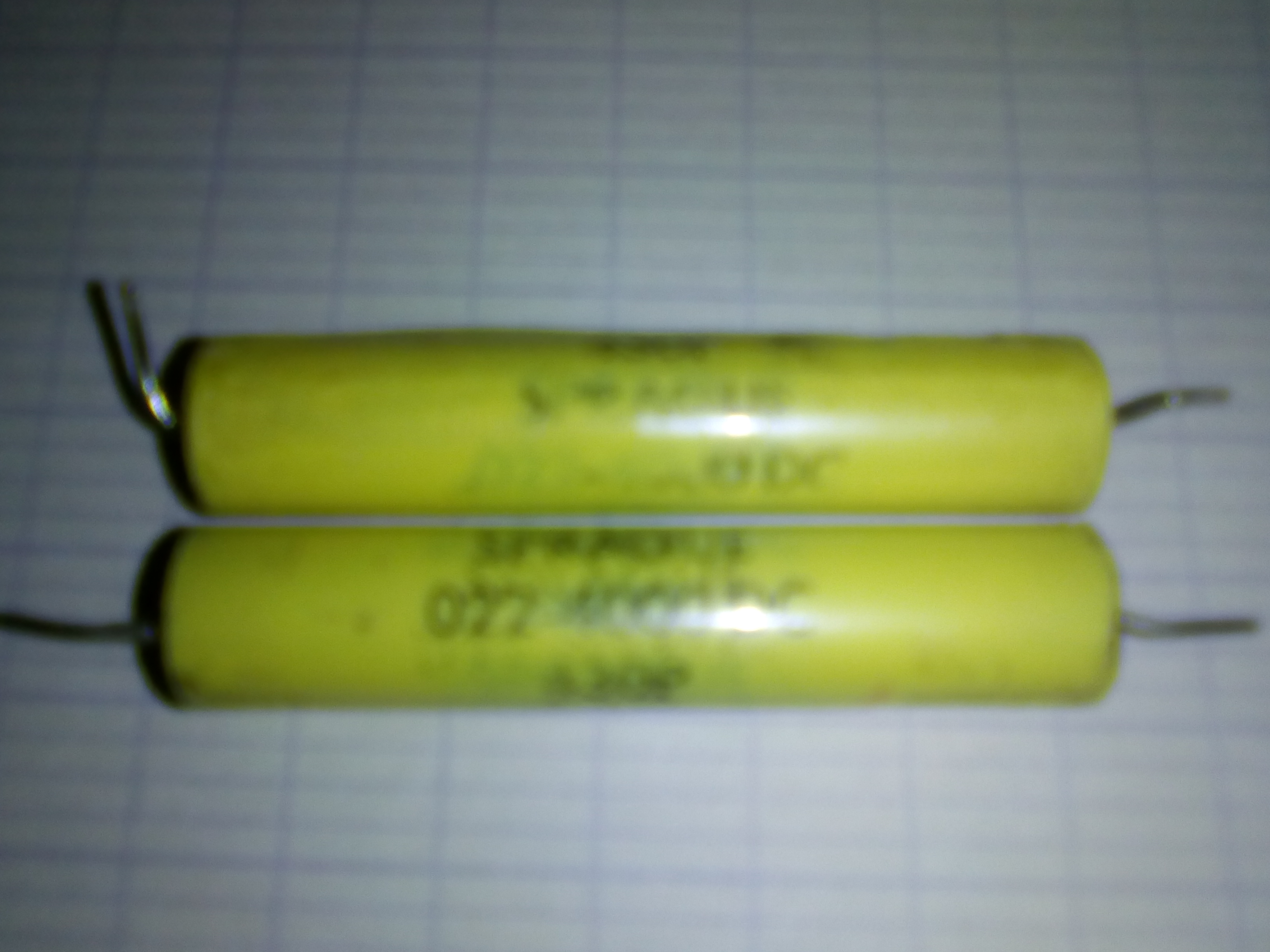

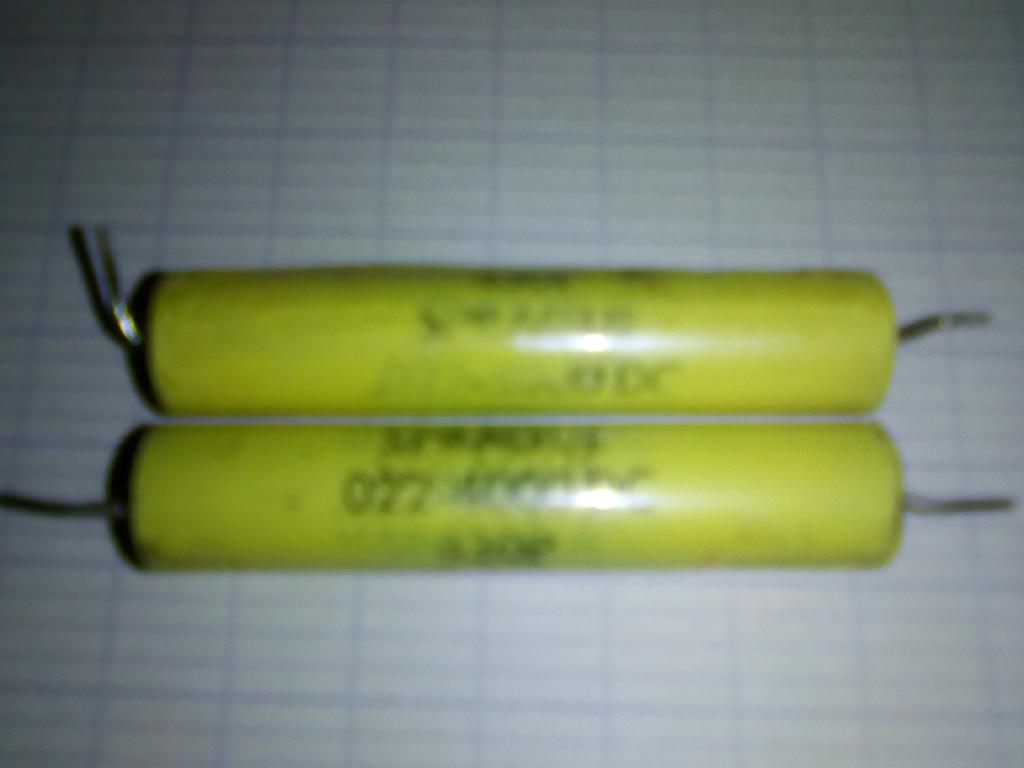

A priori et cela semble cohérent, j'ai 2 capas 4000v 22nf, qui n'en font plus que 50pf.
Les condensateurs du même type de 4.7nf, donnent bien leurs valeurs, histoire de voir s'il n'y a pas une astuce...
Quelqu'un a t-il ce type de modèle ou équivalent. il en faut 2
difficile à trouver et de plus il n'y a plus de magasins de ''proximité'' pour les composants
cdt
merci pour le retour
| |
|
| Sujet : Condensateurs THT Nouveau | De provence Le 15-03-2021 à 19:42 sta |
|
bonsoir
pour ne pas t’en-merdé monte
deux condo de 47nf 2kv en série
et tu seras très proche des 22 NF don tu a
besoin , et plus facile a trouvé
|
|
| Sujet : Condensateurs THT Nouveau | De georgesgiralt Le 15-03-2021 à 20:54 sta |
|
Bonsoir,
Chez Mouser il semble y avoir en stock. Peut être en achetant deux trois trucs en plus pour ne pas payer le port...
 https://www.mouser.fr/_/?…
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 16-03-2021 à 09:35 sta |
|
Bonjour,
merci pour l'info. La société se dit être à Brive, mais quand on fait une simulatin du panier, on se retrouve avec 20 de frais de port, soit environ 26/27 Un peu cher
l y a les mêmes à ''Taiwan'' LOL. ça passe à 18 euros pour les 2 avec le transport, mais faut pas être préssé.
Je vais encore regarder, il y a aussi de la fabrication Russe moins cher (Vendu depuis l'Ukraine)
Effectivement comme dit Provence, on peut aussi en mettre en serie de 0.047µf
L'idéal, c'est les fonds de tiroirs, si quelqu'un a cela. ?? 2*0.022µF 4000v ou 4*0.047µF 2000V
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 16-03-2021 à 09:52 sta |
|
Re,
il y a aussi cette société sur Franconville
Il y a au moins des 0.047µf 2000v
https://www.ebay.fr/str/6…
j'ai envoyé un mail pour voir
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De F6FLC Le 16-03-2021 à 13:52 sta |
|
|
|
| Sujet : Condensateurs THT Nouveau | De georgesgiralt Le 16-03-2021 à 17:07 sta |
|
Mouser est une grosse boite Ricaine. (au Texas, si je ne me trompes). De mémoire, le port est offert pour 50 d'achat. Donc ajoutez au panier quelques composants utiles à posséder et vous y serez.
Attention il me semble que les prix sont HT sur le site...
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 16-03-2021 à 18:36 sta |
|
re,
oui, mais cela commence à faire cher pour 2 condos.
Vous avez bien regardé vos fonds de tiroirs ...LOL..
Sinon, avez vous testé le made in USSR?
C'est le moins cher que j'ai trouvé
Un matériel américain avec une capa Russe...(sans micro) non; de 0.022µ LOL
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De georgesgiralt Le 16-03-2021 à 18:40 sta |
|
Non, je n'ai rien testé, n'ayant pas eu besoin de capas tenant plus de 2kV (ce que tiennent souvent les disques céramiques courants de chez Thomson).
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 16-03-2021 à 20:45 sta |
|
Il est plus facile de trouver des 0.047µf 4000v que des 0.022µf
Après, il y a le prix de toutes ces petites choses.
J'ai décidé de remplacer les C2 et C4 de l'alim THT par des 0.047µF 4000v
Cela ne doit pas avoir trop d'influence. Comme on dit qui peut le + peut faire le -
Cela evitera un montage soit en mettant 2 capas en // ou serie. (Il faut voir l'aspect place)
Après, je ne suis pas encore convaincu de l'effet sur le retour de la trace et de l'intensité.
Si cela fonctionne avec le Beam finder, pourquoi cela ne fonctionne pas en ''normal''. Je ne vois pas trop le ''rapport'' avec les capas sauf de stabiliser un peu mieux l'alim -3000v ....qui joue sur l'intensité. Mais comme je n'ai pas de sonde THT, pas de mesure...
Je vous rappelle que cet oscillo, c'est un XY.
Donc si pas de generateur sur entrée X = 1point
Si entrée X = 1 ligne / tension d'entrée
là, il n'y a aucune entrée Y, donc la ligne horizontale doit être au milieu de l'écran. La connexion des plaques de deviation verticale se fait par un connecteur qui se ''connecte'' sur les ''Plug-in''.
je vous met la doc, si vous voulez cojiter. Attention ça passe dans tous les sens. Prendre la vue générale pour s'y retrouver.
cdt
| |
|
| Sujet : Condensateurs THT Nouveau | De F6FLC Le 17-03-2021 à 01:35 sta |
|
Bonjour,
C2 et C6, pas C4
C4 est sur le 100 V
Michel...
|
|
| Sujet : Condensateurs THT Nouveau | De RETRO25 Le 17-03-2021 à 02:01 sta |
|
@ Enniac2000
Bonsoir,
voyez chez Radioelec dans le 78, vendeur très fiable . j'ai testé à de multiples reprises, jamais déçu !
Il vend des 22 nF , des 10 nF et des 47 nF 10 kV ...
ici :
https://www.radioelec.com…
18 euros les 2 condos !
frais de port peu élevés .. 2.90 EUROS SEULEMENY
bonne chance dans vos recherches
JB
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 17-03-2021 à 10:42 sta |
|
Michel,
C'est bien C2 et C4 qui sont HS.

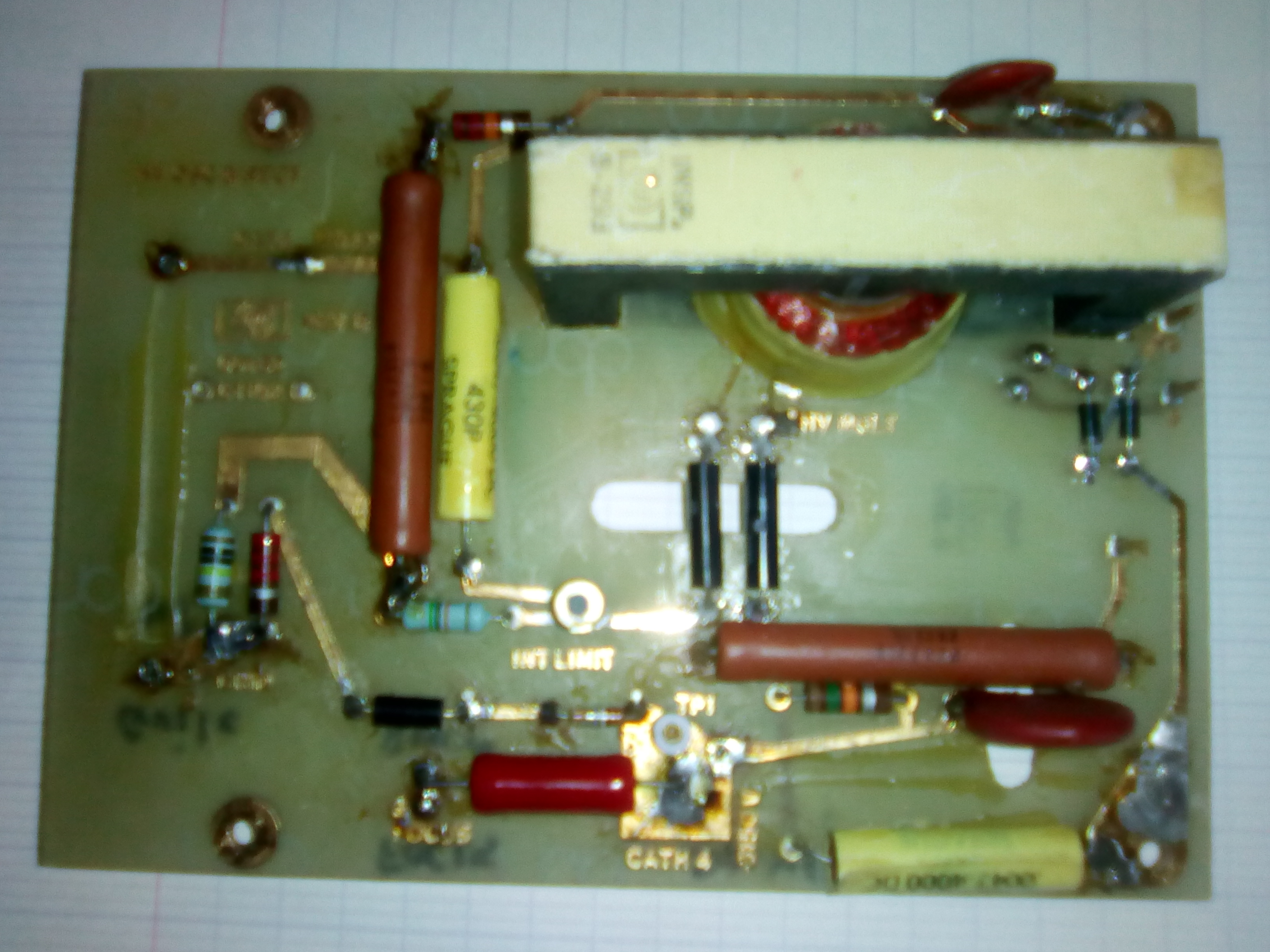

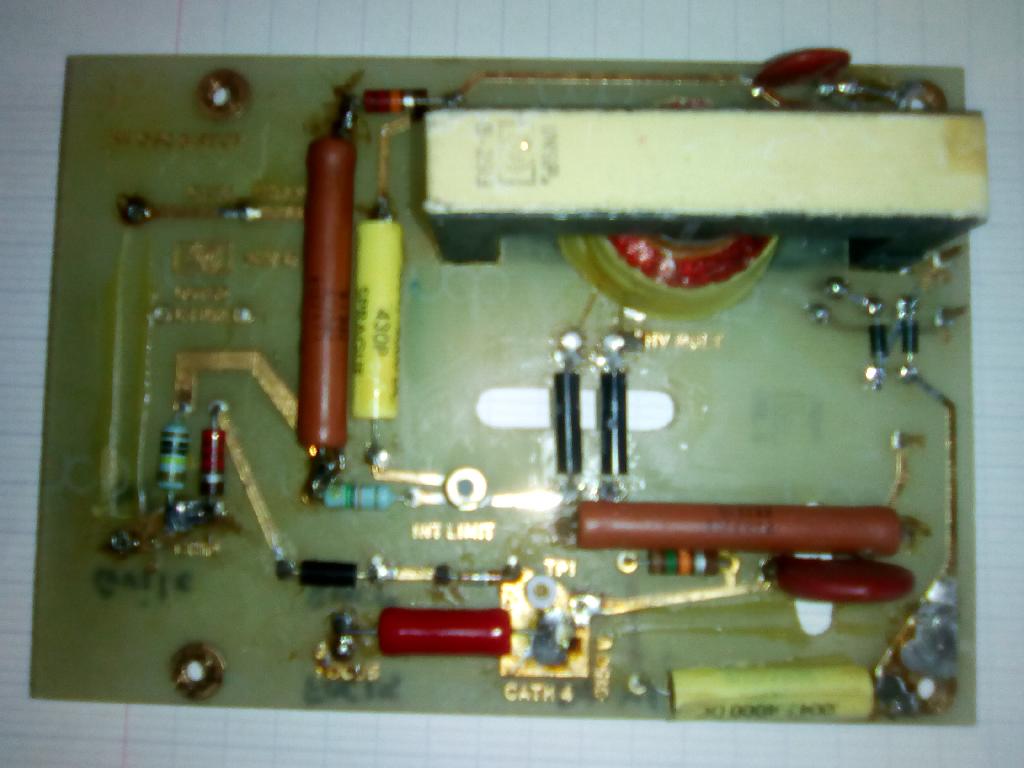

voir image
C4 d'un côté la masse, de l'autre -3150v

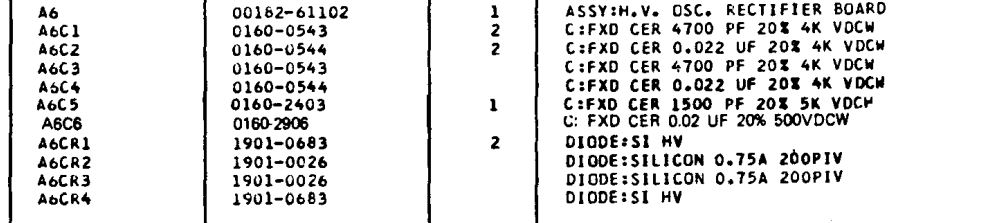

C6 est un ceramique 500v (voir nomenclature) il est bon aussi et les autres aussi ( testés au mini avec une patte dessoudée)
j'ai constaté que le signal en W4 gate passe de 0 à -100V en jouant avec le bouton beam finder
Le schéma est un peu deroutant
parfois, il faut le réécrire dans l'autre sens.
je vais regarder sur radio elec
cdt
cdt
| |
|
| Sujet : Condensateurs THT Nouveau | De F6FLC Le 17-03-2021 à 12:25 sta |
|
Ah oui, c'est malin, il y a deux C4 sur le schéma !!!
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 17-03-2021 à 15:17 sta |
|
oui,
il y a aussi d'autres erreurs sur d'autres plans.
Ca n'aide pas à s' y retrouver
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 17-03-2021 à 15:23 sta |
|
Michel,
Non, erreur
regardez bien, il y a 2 PCB's distincts sur le plan
et sur la carte THT 3 capas de 0.022µf
1 de 500v et 2 de 4000v
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De provence Le 17-03-2021 à 16:13 sta |
|
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 17-03-2021 à 17:13 sta |
|
Provence, Retro25
merci pour l'info
J'avais laissé un message au vendeur pour la dimension
Pas de retour
j'ai trouvé les mêmes chez un autre revendeur
C'est un gros pétard
Diamétre 2cms, longeur 10 cms
Le pcb ne va plus rentrer...
j'ai trouvé des 47nf qui ferons l'affaire.
en attente de reception
cdt
|
|
| Sujet : Condensateurs THT Nouveau | De RETRO25 Le 17-03-2021 à 21:15 sta |
|
@ Enniac
Il suffisait de cliquer sur le lien pour avoir les dimensions, c'est clairement indiqué à savoir 80 x 22 mm ! ( cela dit, je n'ai pas d'actions chez RADIOELEC ) mais je trouve que les frais de port sur les sites étrangers ( hormis pour les pays du soleil levant ) , sont souvent prohibitifs ce qui finalement nous incite quasiment à commander autre chose dont on n'a pas forcément besoin dans l'immédiat, pour ''rentabiliser'' la commande au vu des frais générés par le transport ...
bonne soirée
cordialement
JB
|
|
| Sujet : Condensateurs THT Nouveau | De Eniac2020 Le 18-03-2021 à 09:13 sta |
|
Retro25,
Oui, parfois on lit entre les lignes par précipitation.
Malgré tout, cela faisait quand même un peu gros. Cela aurait pu poser pb de place car 7 fois
plus volumineux
un peu de geométie:
https://www.bing.com/sear…
Encore merci pour l'info
cdt
|
|
|
