| Sujet : tension condo céramique Nouveau | De bocq18 Le 08-03-2021 à 20:04 sta |
|
bonsoir à tous
j'essaie de remettre en marche un ''Grammont portatif''(HT = 103V)

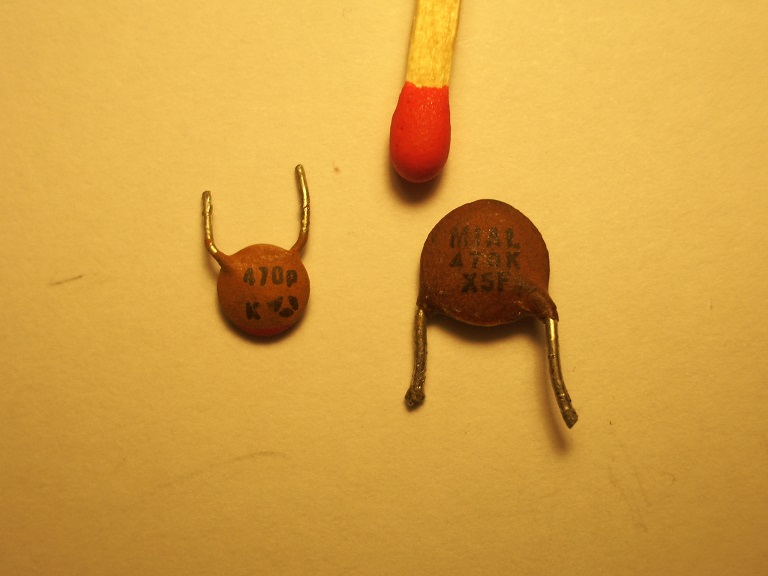

Le curseur du potentiomètre de volume est relié à la grille de la 1S5 par un condo papier (goudron) de 500pF. je ne possède que des condos céramiques pour cette valeur.(voir photo) Comment connaitre la tension ?
Je n'ai rien trouvé ou j'ai mal lu dans la rubrique : marquage des composants
Merci pour vos lumières
Bonne fin de soirée
cordialement
Michel
| |
|
| Sujet : tension condo céramique Nouveau | De Michel87 Le 08-03-2021 à 23:31 sta |
|
Bonsoir,
Un condo goudron de 500pF n'est pas courant.
Peut-être une erreur de marquage.
|
|
| Sujet : tension condo céramique Nouveau | De Masterorion Le 09-03-2021 à 01:28 sta |
|
|
|
| Sujet : tension condo céramique Nouveau | De jcj Le 09-03-2021 à 06:34 sta |
|
Bonjour,

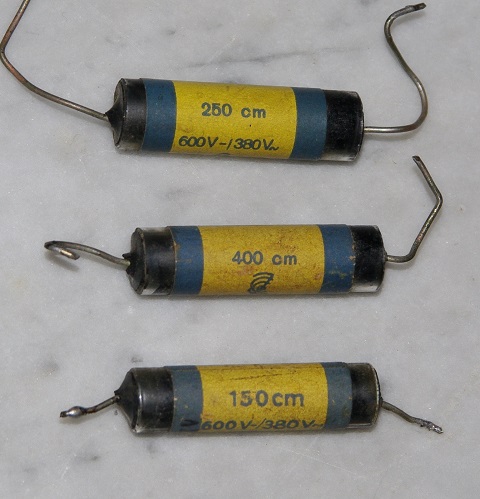

Les condos goudron, même inférieurs, à 500pF existent ->
Cordialement : jcj
| |
|
| Sujet : tension condo céramique Nouveau | De bocq18 Le 09-03-2021 à 08:33 sta |
|
bonjour à tous
merci pour vos remarque .le condo goudron est bien un 500pF.c'est inscrit dessus et de plus il figure bien sur le schéma.
En cherchant sur le net j'ai peut-être trouvé la réponse à ma question
la lettre J serait pour un tension de 160V et K pour une tension de630V. à confirmer
les miens avec la lettre K seraient donc des 630V
bonne journée
Cordialement
Michel
|
|
| Sujet : tension condo céramique Nouveau | De F6FLC Le 09-03-2021 à 18:57 sta |
|
Bonjour,
entre le curseur du pot et la grille, il devrait y avoir très peu de tension, voire pas du tout
mais 500 pF en liaison BF me semble bien faible
Michel...
|
|
| Sujet : tension condo céramique Nouveau | De Alfred Le 10-03-2021 à 10:50 sta |
|
''la lettre J serait pour un tension de 160V et K pour une tension de630V. à confirmer ''
J = tolérance de 5% sur la valeur de la capa.
K= 10%
Ce ne sont pas des valeurs de tension, mais des tolérance de fabrication.
|
|
| Sujet : tension condo céramique Nouveau | De bocq18 Le 10-03-2021 à 12:03 sta |
|
bonjour à tous
@ Alfred merci pour le renseignement ,j'ai bien retenu.
@F6FLC je suis d'accord avec 500pF les graves risquent fort d'être atténués.
ce poste récupéré en état d'épave me réserve quelques surprises:
les fils ainsi que les prises des alimentations par piles (4,5v et 90V) ne sont plus présents et j'ai du mal à retrouver leur branchement sur le commutateur 4 circuits 4 positions.Des résistances carbones étaient bien en dessous des valeurs indiquées par leur marquage ou par la nomenclature,en général les résistances au carbone augmentent de valeur avec le temps.
Question : en position secteur il sembleraient que les filaments(série parallèle) soient aussi alimentés par le courant continu issu de la valve ,environ 100V je vérifierai au redémarrage du poste ,à tomber en trois volts sous 0,1A ce qui fait une résistance de 1000ohms et P =10W.
ce qui me fait un peu peur ce sont les variations de tension qui risquent de mettre à mal les filament fragiles des lampes miniatures .(ci joint le schéma)
bonne journée
Cordialement
Michel
| |
|
| Sujet : tension condo céramique Nouveau | De bocq18 Le 12-03-2021 à 11:24 cms |
|  |
bonjour à tous
j'aierais bien avoir une idée de la tension de service des condo céramiques genre ceux de la photos
merci
bone journée
cordialement
Michel
| |
|
|
| Sujet : tension condo céramique Nouveau | De provence Le 12-03-2021 à 11:33 sta |
|
bonjour
si tu en possède plusieurs du mème genre
fait un essai tu les branche sur le secteur ,
si il tien le secteur il supporteras le DC a au
moins 350 volt
|
|
|
