Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 12-02-2021 à 11:00 sta Bonjour à tous, Après remise en état d'une paire d'ampli EL6420 (changement de l'ensemble des condensateurs y compris le 16 µfd bipolaire), ceux ci fonctionnent très bien. Néanmoins chacun des amplificateurs présente le même symptôme, un humm audible sans signal (invariable selon le volume). Ce humm réduit en intensité si je touche la carcasse de l'amplificateur, donc, j'ai pensé à une mauvaise ''masse''. Les amplis sont dotés d'une sortie terre, et, si celle ci est reliée à la terre, le humm s'amplifie. Est il possible de faire disparatre ce hum ou la conception d'origine de ces ampli grand public est il ainsi conçu ?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 12-02-2021 à 11:55 sta Bonjour Il serait etonnant que ces amplis ronflent d’origine , peut être une erreur de câblage ou de composant

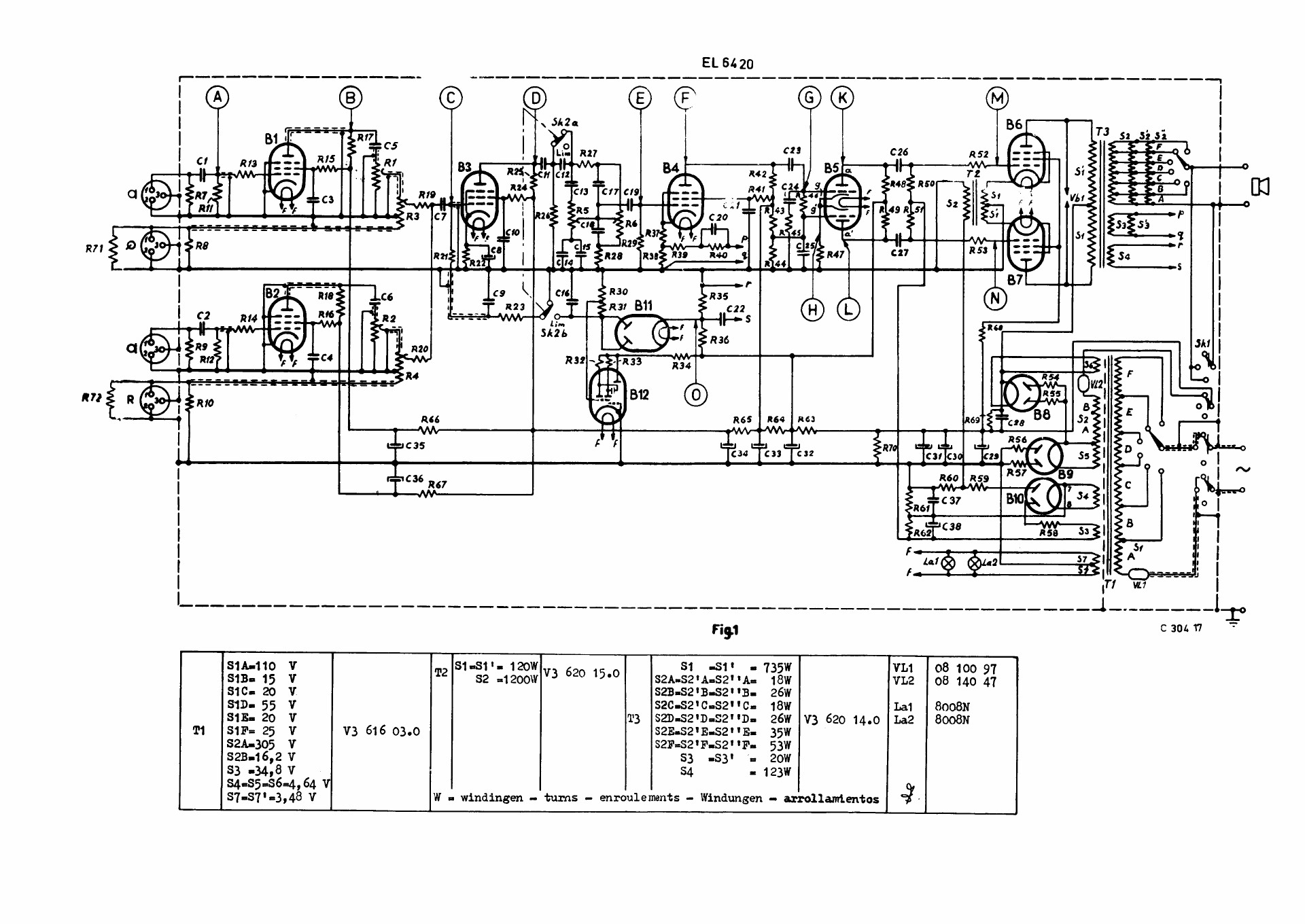

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Michel87  Le 12-02-2021 à 15:19 sta Bonjour, Pourtant, sur le schéma, on peut voir que Philips a soigné le filtrage.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De bthiry  Le 12-02-2021 à 18:30 sta cela ronfle à 50 Hz ou à 100Hz ? cela ronfle aussi si tous les tubes sont enlevés ?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Jean Pierre T  Le 12-02-2021 à 23:04 sta Bonsoir, Ce ''humm'' persiste-t-il en inversant le sens de la prise de courant?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 13-02-2021 à 09:46 sta Merci de vos contributions le son audible sur chacun des amplificateurs est bien identique avec la même intensité. Le humm se rapproche davantage du 50 hertz que du 100hertz. Le résultat du test consistant à ôter tout les tubes fait qu'il n' y a plus de hum. le hum persiste en inversant la prise de courant.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De F6FLC  Le 13-02-2021 à 12:11 sta ''Humm'' il réfléchit...

Sujet : Amplificateur Philips EL6420 hummm Nouveau De bthiry  Le 13-02-2021 à 12:34 sta quid en mettant les entrées à la masse?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Dominique  Le 13-02-2021 à 13:06 sta Peut-être un mauvais isolement filament cathode d’un tube.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Jacques (webmestre)  Le 13-02-2021 à 14:49 sta Quelqu'un a la doc complète du 6420 ?

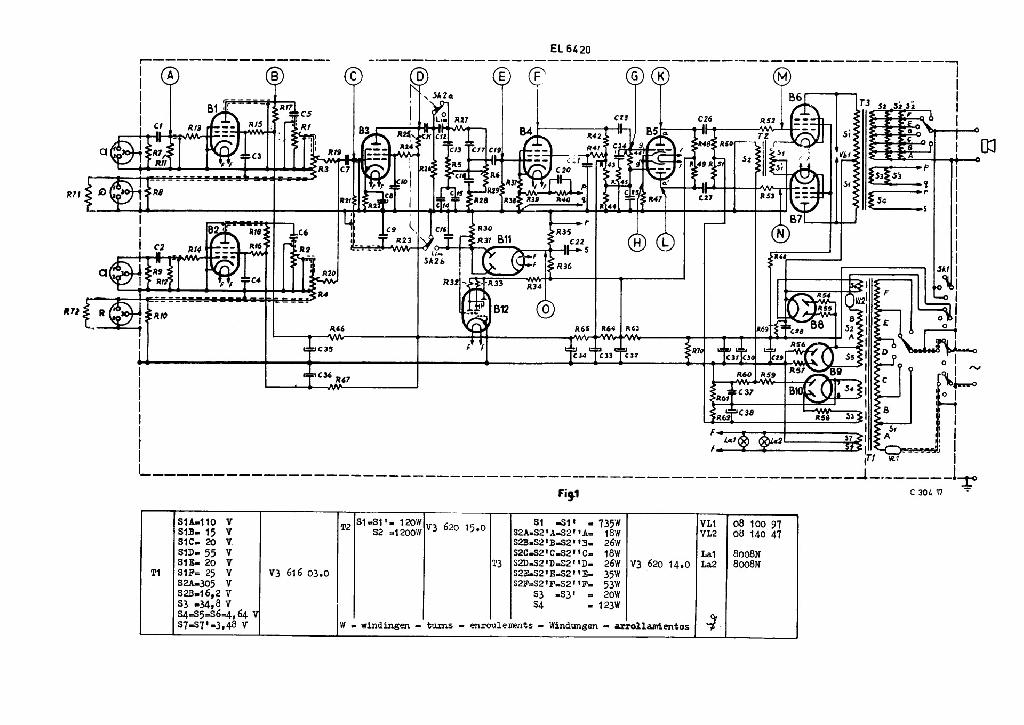

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 13-02-2021 à 15:43 sta @ bthiry : aucun changement en mettant les entrèes à la masse. @ jacques : la doc complète en pièce attachée en anglais et en néerlandais  Fichier .PDF  Fichier .PDF

Sujet : Amplificateur Philips EL6420 hummm Nouveau De bthiry  Le 13-02-2021 à 16:42 sta en enlevant B5 il ne devrait plus y avoir que l'effet des tubes de puissance et de la HT doublée ...

Sujet : Amplificateur Philips EL6420 hummm Nouveau De marcel warin  Le 13-02-2021 à 16:55 sta C'est quand meme un 70w, ça sonorisait les eglises et autres, le 50Hz n'était pas génant car il ne passait pas dans les colonnes, j'en ai entretenu un avec des pot à glissieres , aussi philips, j'avais 20 ans....

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 13-02-2021 à 16:59 sta Eglise ou pas eglise , ces amplis ne ronflent pas

Sujet : Amplificateur Philips EL6420 hummm Nouveau De marcel warin  Le 13-02-2021 à 17:02 sta Ok

Sujet : Amplificateur Philips EL6420 hummm Nouveau De pointcom  Le 13-02-2021 à 17:04 sta Dans les églises, il n'y a pas que les amplis qui ronflent. OK je sorts

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 13-02-2021 à 17:21 sta @ bthiry En ôtant B5 (ECC40), l'ampli continue de ronfler.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 13-02-2021 à 17:23 sta Ça veut dire qu’il y a un gros problème dans l’alimentation

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 13-02-2021 à 17:41 sta @f6cer, L'alimentation a été revue en suivant le schéma et en respectant les spécifications des condensateurs. Les deux amplis ont été remis en état en même temps et présentent pourtant les mêmes symptômes : un petit ronflement à vide... qui ferait bien penser à un 50 hertz de filament plus qu'à un 100 hertz d'un mauvais redressement en tension continue. pour chacun des deux amplis, si je mets la main sur la carcasse, le ronflement se réduit suffisament pour que cette gêne devienne presque mineure. Que puis je tester ou tenter pour minorer ce ronflement ?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 13-02-2021 à 17:47 sta ... ha oui ... et ... les valeurs de réglage de sortie du transformateur final est en volts (100 70 35 25 10 volts) , quelle valeur mettre pour des enceintes de 8 ohms? j'ai mis 25

Sujet : Amplificateur Philips EL6420 hummm Nouveau De marcel warin  Le 13-02-2021 à 19:50 sta 8 ohms et quelle puissance?, si l'adaptation est correcte, les enceintes vont prendre 70w au vol maxi

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 13-02-2021 à 19:50 sta Oui , 25 volts est la bonne position pour une sortie 8 Ohms

Sujet : Amplificateur Philips EL6420 hummm Nouveau De marcel warin  Le 13-02-2021 à 20:51 sta 8 ohms et quelle puissance?, si l'adaptation est correcte, les enceintes vont prendre 70w au vol maxi

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 14-02-2021 à 09:02 sta C’est ce qui découle de l’équation de base

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Jacques (webmestre)  Le 14-02-2021 à 13:23 sta Merci Alexis pour ces docs. A mon avis, l'utilisation d'un oscilloscope serait utile.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De bthiry  Le 14-02-2021 à 16:11 sta vu le niveau des tensions il faut des sondes bien isolées, voire même constituer un diviseur de tension avec des résistances et ne mesurer qu'une fraction de la tension totale.... Il peut y avoir 850V sur les anodes des EL34 en absence de signal d'après la doc... Benoît

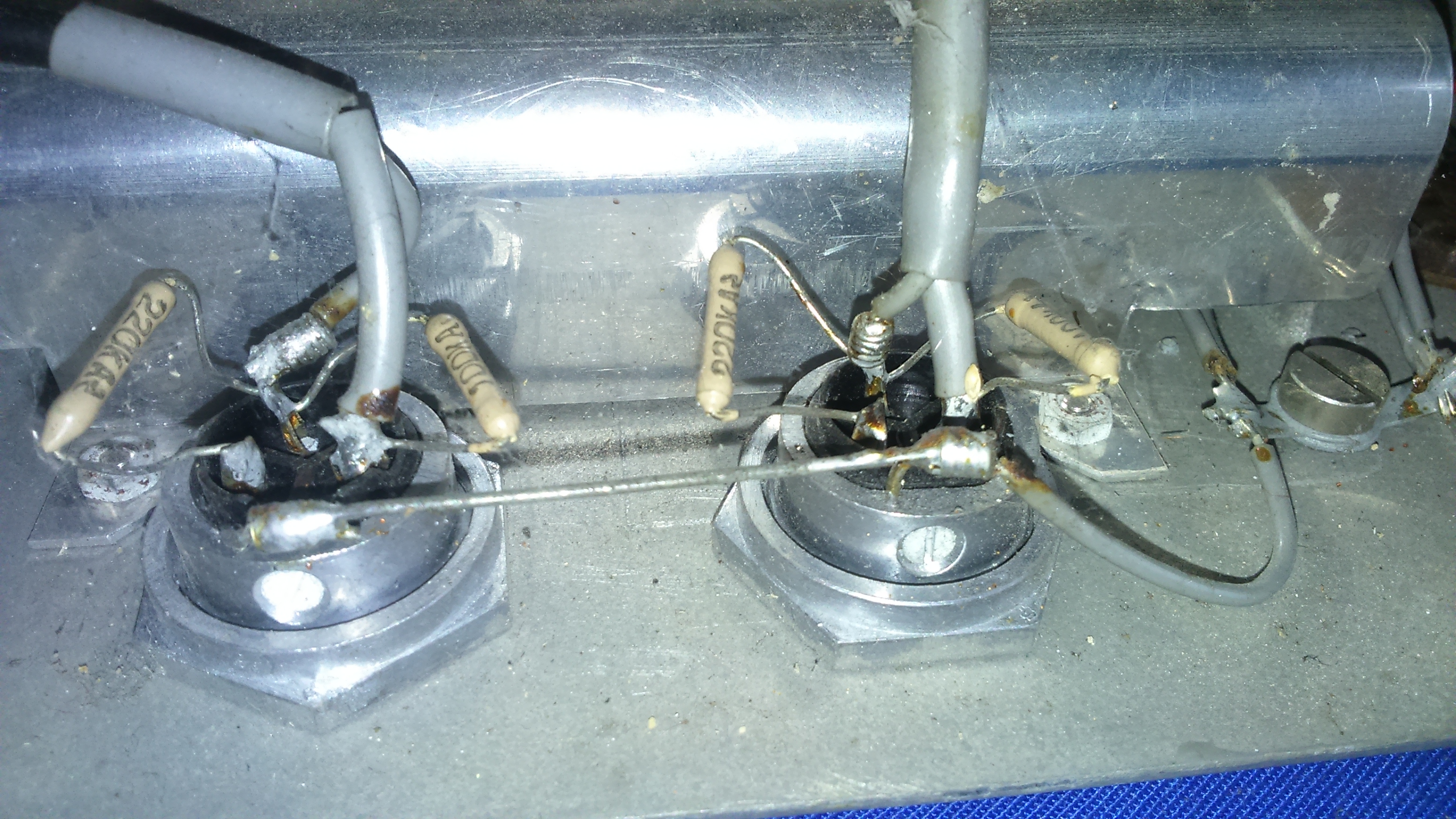

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 16-02-2021 à 11:09 sta Après avoir revu le filtrage, le problème du hum ne vient pas de celui ci. Le hum varie en intensité selon le support ou se trouvent les amplis; ceux ci sont posés sur un meuble en bois, et, si je touche le meuble, le hum s'amplifie, autre exemple, si je plaque la main droite sur l'ampli et l'autre main sur le carrelage, le bourdonnement disparait presque totalement. En revanche si la prise de terre de l'ampli est raccordée au réseau de radiateur, le bourdonnement s'amplifie. J'aimerai aussi comprendre le montage des entrées signaux, les quatre entrées de type geloso de l'amplificateur comportent chacun trois contacts telle que visible sur la photo.

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Masterorion  Le 16-02-2021 à 11:14 sta Entrée en l'air...

Sujet : Amplificateur Philips EL6420 hummm Nouveau De f6cer  Le 16-02-2021 à 11:54 sta Apres avoir changé l’ensemble des condensateurs, il faut les revoir un par un et trouver ou est l’erreur de câblage

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Michel87  Le 16-02-2021 à 12:54 sta Bonjour, ''La prise de terre de l'ampli est raccordée au réseau de radiateur '' C'est à dire ?

Sujet : Amplificateur Philips EL6420 hummm Nouveau De alexis  Le 16-02-2021 à 14:13 sta @ Masterorion : ''entrée en l'air'' comment y remédier. @ f6cer : j'avoue pratiquer la restauration avec des connaissances basiques et de façon un peu ''mécanique'', le changement et les tests des composants se font avec le schéma, composant par composant, les deux amplis ont les mêmes symptomes, cela voudrait dire que l'erreur de cablage commise dans le premier ampli serait la même que dans le second ampli, cela semble très improbable statistiquement de retrouver la même panne après avoir changé près 25 condensateurs et quelques résistances par ampli. @ Michel : L'ampli comporte un plot de branchement pour connecter une terre; l'ampli a été raccordé avec un fil éléctrique depuis ce plot jusque la tuyauterie du réseau de chauffage central

Sujet : Amplificateur Philips EL6420 hummm Nouveau De Michel87  Le 16-02-2021 à 16:50 sta Bonjour, Il serait préférable de connecter le plot de terre à la borne de terre d'une prise de courant 2P+T. Sur un réseau de chauffage, il est possible qu'il y ait des discontinuités électriques causées par des raccords isolants sur la tuyauterie.
