| Sujet : transceiver UHF Nouveau | De pat45 Le 31-01-2021 à 16:36 sta |
|
'' Mais qu’est ce que ce fil orange ?? ''
Bonjour à toutes et tous

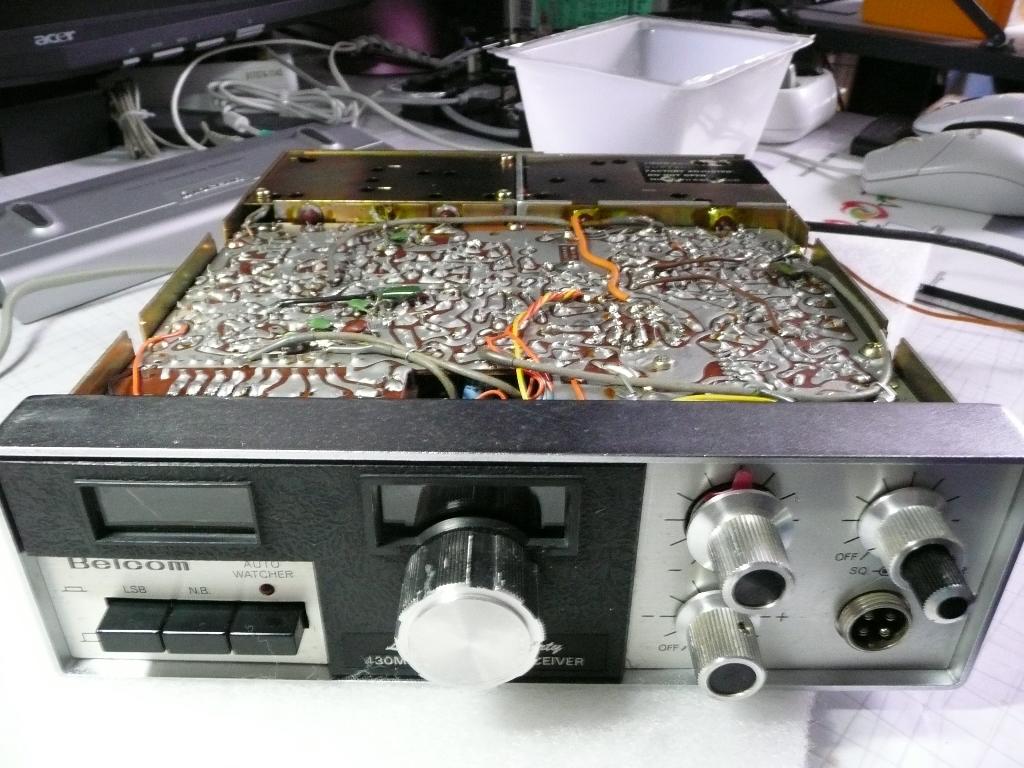

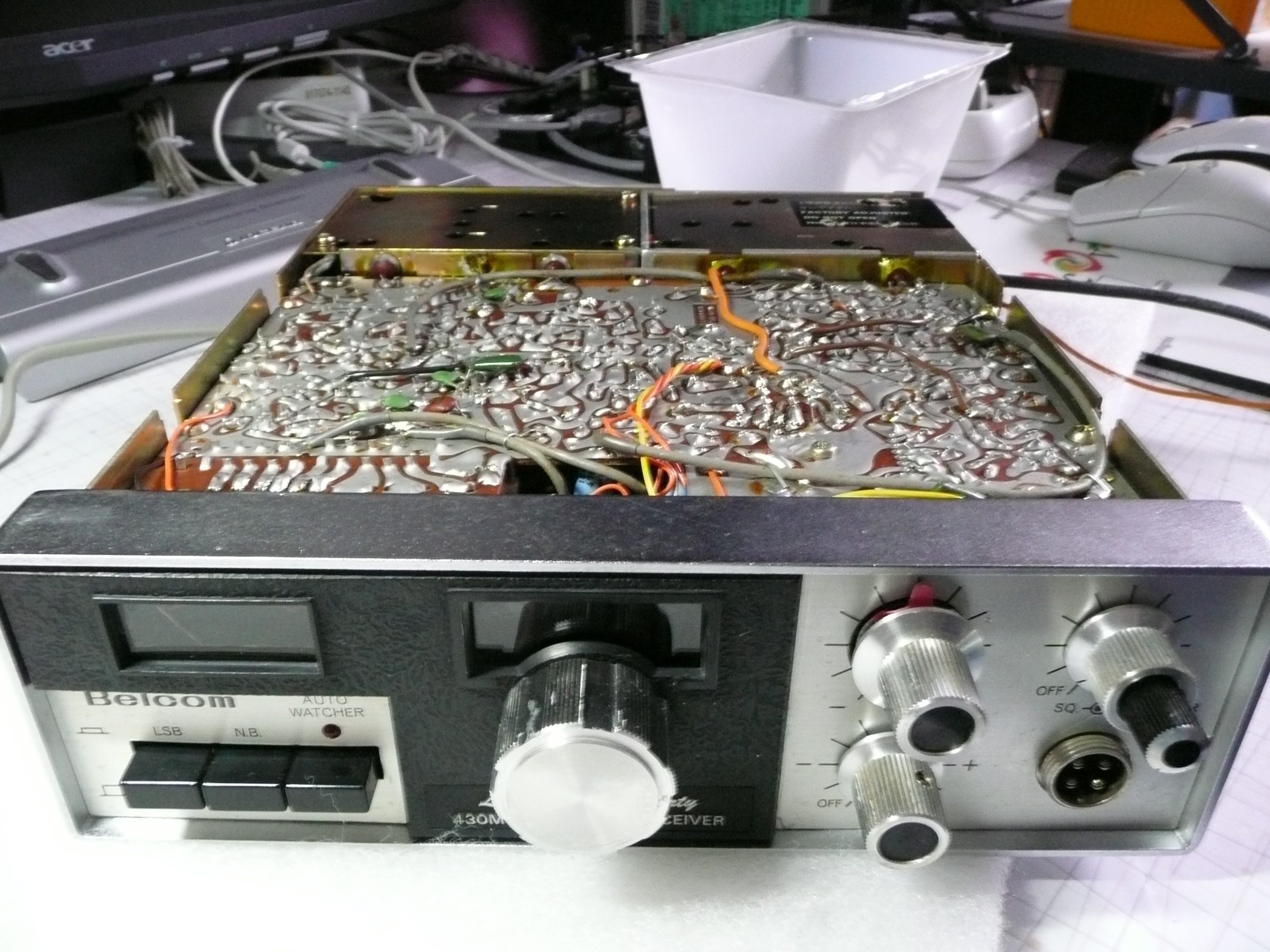

Je viens de récupérer ce vieux transceiver 430 Mhz dans un débarras. Je ne parviens pas à trouver de schémas ou notices sur internet qui m'aideraient à le remettre en route. J'ai cru voir qu'il existait sous plusieurs références : conception américaine KLM ( écho 70), vendu en Europe sous la marque Belcom ( Four Thirty), fabriqué au Japon par Nihon .... plusieurs gammes de fréquences disponibles : 430/432 , 432/435, 432/433 pour le mien .... ?

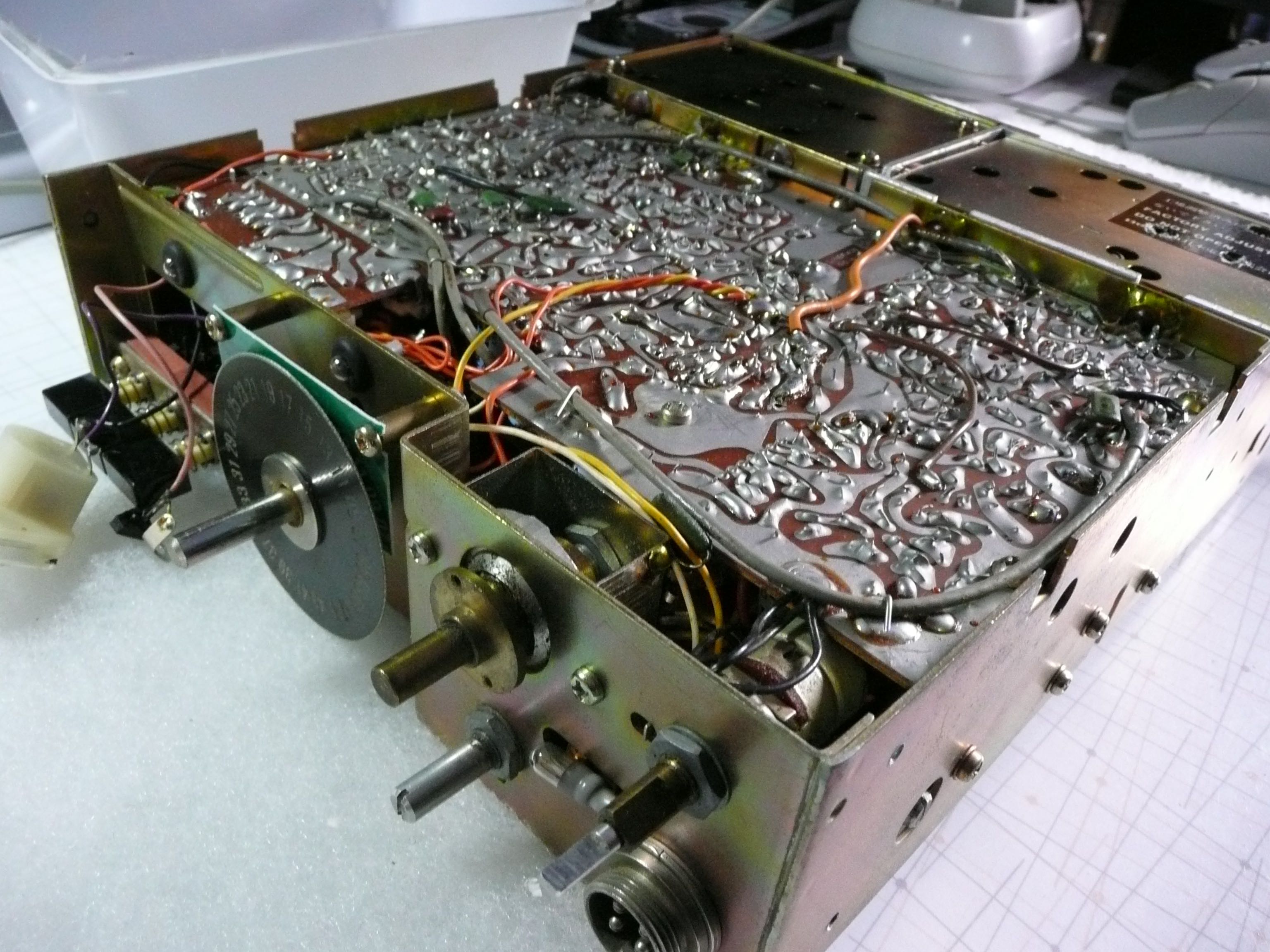

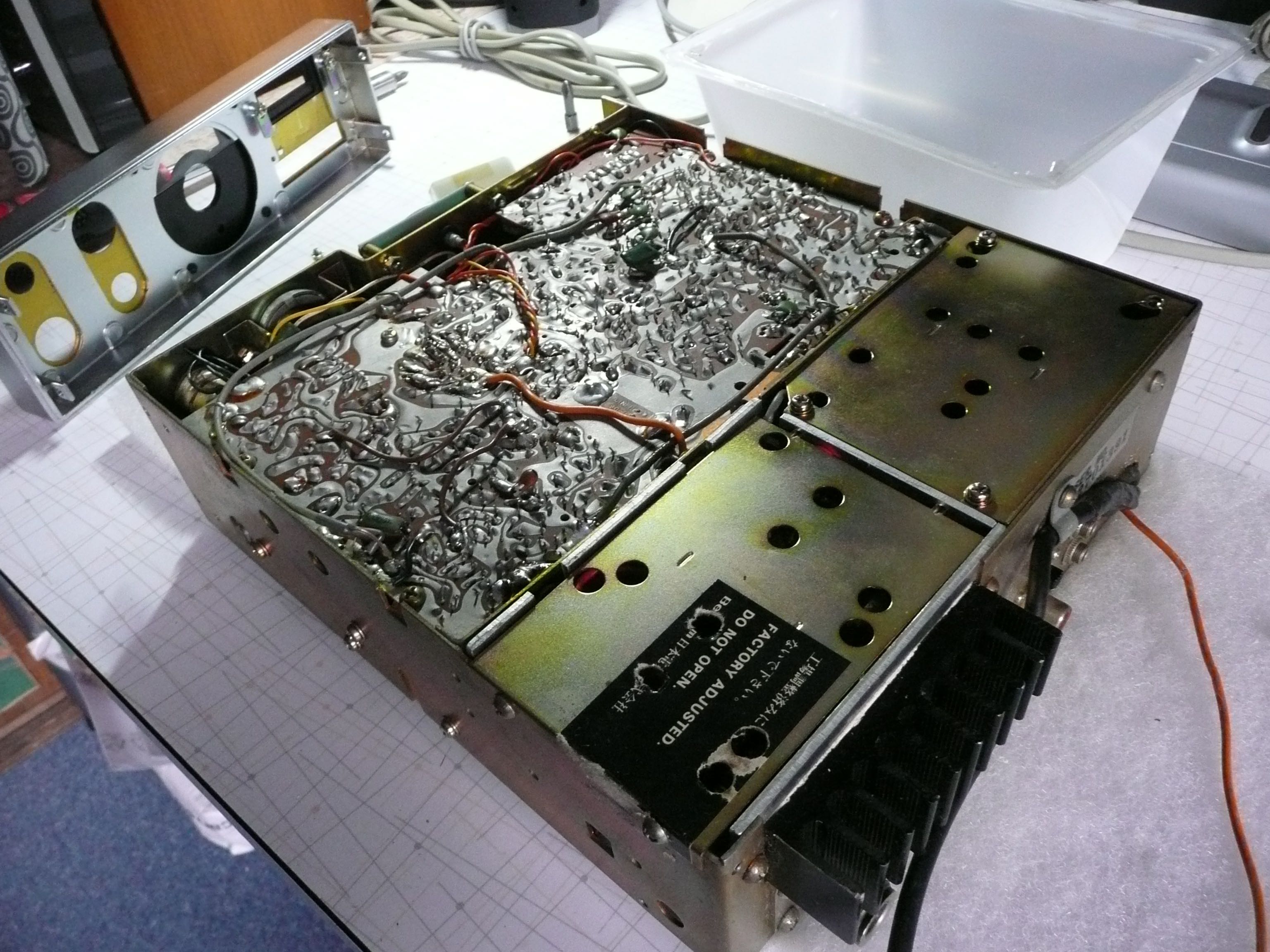

Je ne l'ai pas encore mis sous tension, mais je m'interroge sur l'utilité d'un fil orange qui a été soudé au milieu du circuit imprimé et sort à l'extérieur de l'appareil sur une cinquantaine de centimètres et terminé par une fiche femelle ... à quoi était-il destiné ? probablement une modification réalisé par un ancien propriétaire et que des radio-amateurs avertis connaissent peut-être pour l'avoir réalisé eux aussi sur ce genre d'équipement ?
Merci de vos avis ...
| |
|
| Sujet : transceiver UHF Nouveau | De Thevenin Le 31-01-2021 à 16:51 sta |
|
Bonjour,
pas d'idée
une photo de la prise au bout du cable aiderait peut être
peut être aussi une photo coté composants montrant aussi avec un stylo ou arrive ce cable aiderait
est ce que ce cable est relié a un circuit intégré ? ca référence pourrait nous renseigner
Cordialement
|
|
| Sujet : transceiver UHF Nouveau | De F6FLC Le 31-01-2021 à 17:05 sta |
|
|
|
| Sujet : transceiver UHF Nouveau | De F6FLC Le 31-01-2021 à 17:10 sta |
|
Traduc du japonnais :
Année de sortie: 1975 Prix conseillé: 98000 yens
Gamme de fréquences: 430,00 à 430,48 et 432,00 à 432,48 MHz (+ 2 MHz possible)
Mode: SSB / CW
La communication avec les Oscars est également possible
Produits Belcom (Nippon Denshi) (non fabriqués actuellement)
Ce Liner 430 peut être affiné car le VXO est un vernier.
Pas de FM, à mon avis, sans grand intérêt, à moins de s'intéresser à la BLU sur 70 cm
|
|
| Sujet : transceiver UHF Nouveau | De pat45 Le 31-01-2021 à 17:49 sta |
|
Merci pour vos infos, Oui c'est bien celui là, de 1975 ou à peine plus. Je me doute bien qu'il n'est donc plus dans le coup, et en plus il est bien lourd, équipé d' un connecteur d'antenne démodé ... mais il peut être aussi plaisant à restaurer que nos vieilles TSF ... muettes.

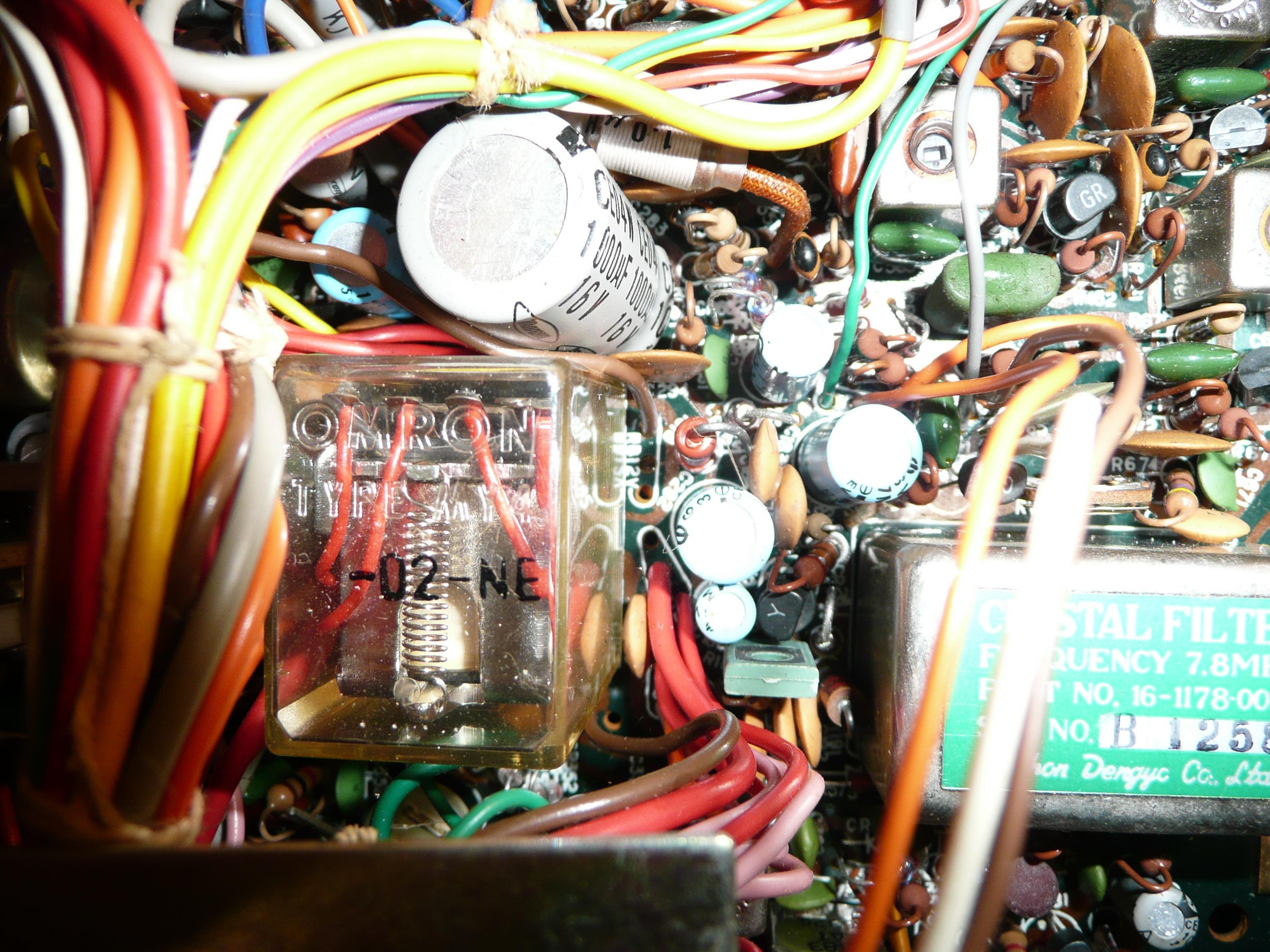

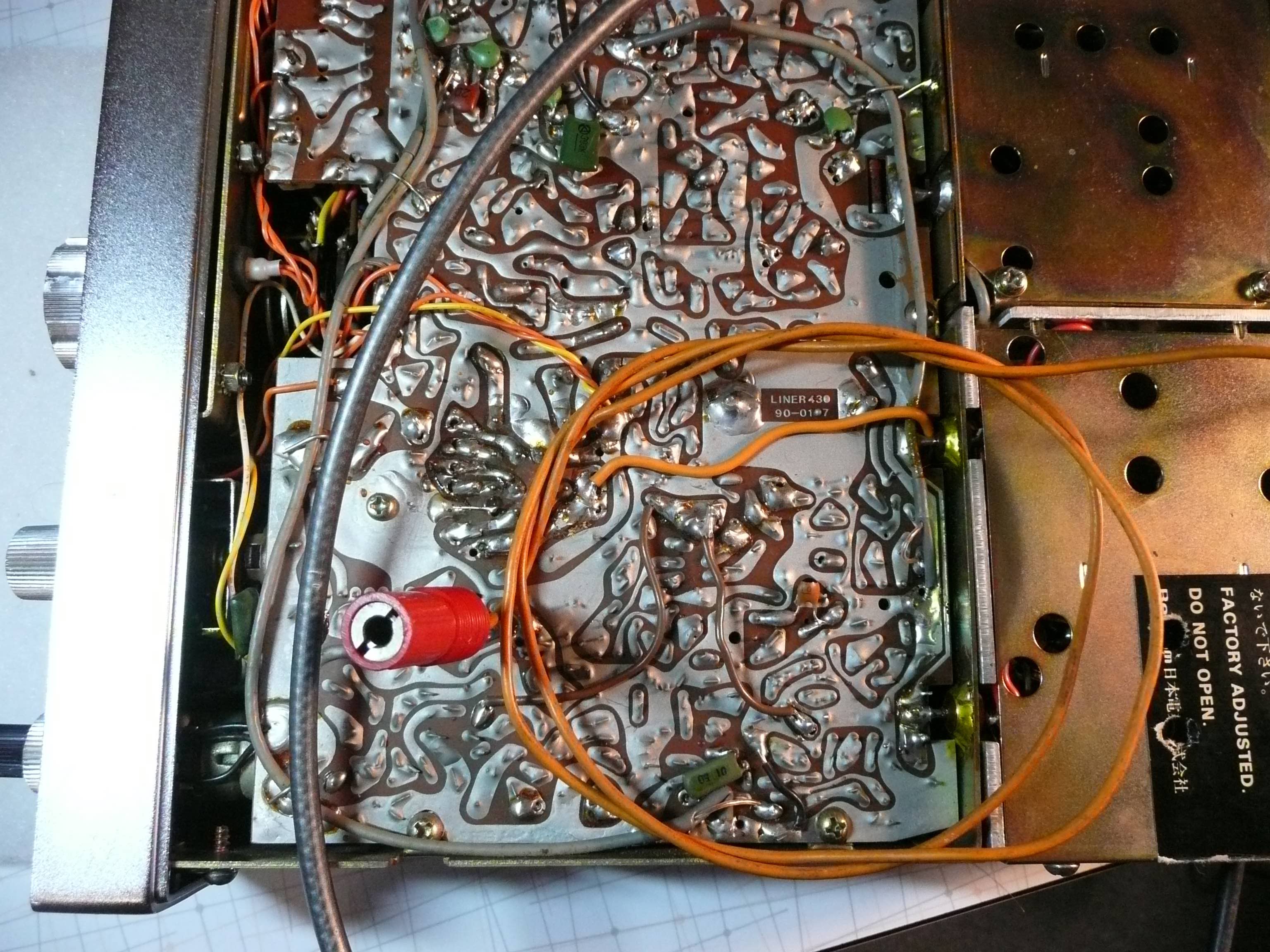

Je joins une photo de l'extrémité du câble orange. et une autre de l'autre côté des pistes du CI. Il semble être raccordé à une borne des contacts du relai (relai de basculement réception/émission je pense ? mais je n'ai pas le plan !)
Cordialement à tous
| |
|
| Sujet : transceiver UHF Nouveau | De dede2000 Le 31-01-2021 à 19:58 sta |
|
Bonjour
Si le fil est soude sur le relais émission réception c'est certainement le PTT pour commuter soit un PA ou un pré-ampli externe.
|
|
| Sujet : transceiver UHF Nouveau | De Pat45 Le 31-01-2021 à 21:12 sta |
|
Merci,
effectivement c'est une bonne remarque, je devrais donc retrouver la tension d'alimentation lorsque je passe en emission, si l'appareil fonctionne encore.
Je peux donc aussi le suprimer sans consequence pour l'intégrité du transceiver.
Bonne soirée
|
|
| Sujet : transceiver UHF Nouveau | De F6FLC Le 31-01-2021 à 23:43 sta |
|

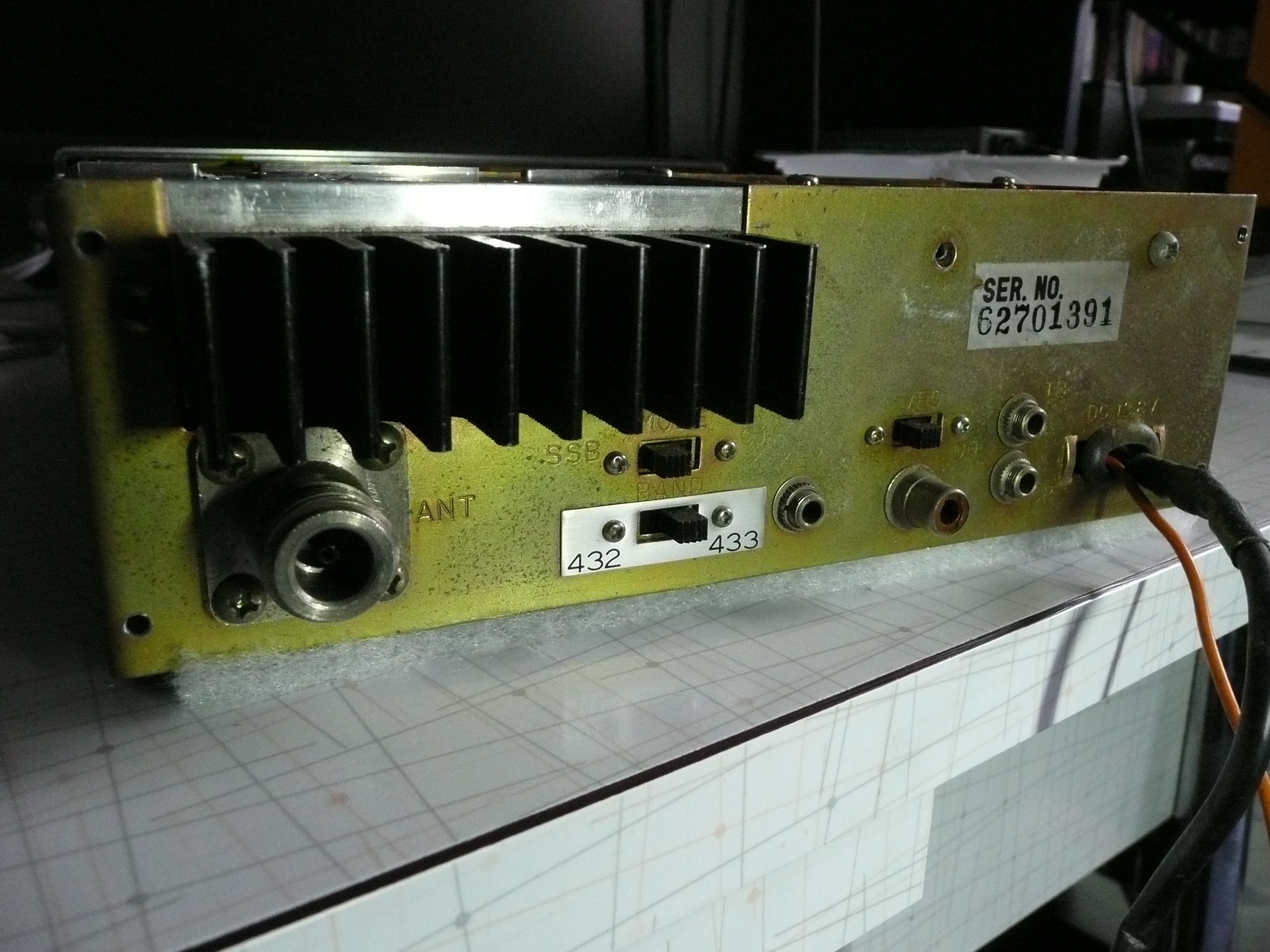

La prise d'antenne n'est pas démodée, c'est même ce qui se fait de mieux au dessus de 100/200 MHz
c'est une prise ''N'', il y a ça sur tous les appareils de mesure sérieux
|
|
| Sujet : transceiver UHF Nouveau | De F6FLC Le 31-01-2021 à 23:47 sta |
|
Le problème, c'est qu'en dehors des contests VHF/UHF, ça ne doit pas se bousculer sur 432 en SSB !
|
|
| Sujet : transceiver UHF Nouveau | De Michel (F1GOC) Le 01-02-2021 à 09:51 sta |
|
C'est même le désert !
Michel (FGOC)
|
|
| Sujet : transceiver UHF Nouveau | De pat45 Le 01-02-2021 à 11:02 sta |
|
Merci pour l'info sur la prise antenne, j'envisageais de la remplacer par une PL259 , mais je me contenterai de me procurer un adaptateur, et puis c'est bien de conserver le côté authentique .
Quelqu'un aurait-il la notice ou un schéma de l'appareil ?? ( Réf : KLM echo 70 , ou BELCOM four thirty , ... )
Bonne journée à tous
|
|
| Sujet : transceiver UHF Nouveau | De F6FLC Le 01-02-2021 à 13:04 sta |
|
Bonjour,
il vaut mieux mettre une fiche N mâle sur le coax plutôt que garder la PL et en plus avec un adaptateur
les PL ne sont pas adaptées aux UHF, elle ont été crées quand on ne dépassaient pas le 50 MHz
leur impédance est anecdotique, pas trop sur 50
Michel...
|
|
| Sujet : transceiver UHF Nouveau | De Pat45 Le 01-02-2021 à 13:48 sta |
|
Merci Michel, oui au final c'est une meilleur idée, simple, efficace, c'est jamais super d'utiliser des adaptateurs !
Et puis ce n'est pas un gros investissement : une fiche mâle et un bout de coax ...
|
|
| Sujet : transceiver UHF Nouveau | De dede2000 Le 01-02-2021 à 14:54 sta |
|
On ne trouve que la doc de la version 2m sur le net!
| |
|
| Sujet : transceiver UHF Nouveau | De Jacques (webmestre) Le 01-02-2021 à 18:11 sta |
|
C'est quoi la version ''2m'' ?
|
|
| Sujet : transceiver UHF Nouveau | De Pat45 Le 01-02-2021 à 18:20 sta |
|
2 metres, 144 MHZ ....
Je viens de faire des essais en réception, tout semble globalement ok ... pour l'émission j'aimerais bien avoir un peu de doc, et la bonne plug, ...
|
|
|
