| Sujet : Tandberg TR200 Nouveau | De Paul Le 24-01-2021 à 18:09 sta |
|
Bonjour à tous,
Je suis en train de restaurer un ampli-tuner Tandberg TR-220 qui est en panne. Une des voies ne fonctionne plus, et puisque je suis familier avec les lampes que les transistors, je fais appel à votre aide...
J'ai réussi à tracer la panne jusqu'à l'ampli de puissance droit. Il s'agit d'un étage push-pull à 2 transistors NPN. La sortie est à couplage capacitif (alim 0-40V asymétrique).
Sur le canal ne fonctionnant pas, le point de sortie du push-pull (le + de la capacité de sortie) monte à l'alim directement (contre la moitié de l'alim pour le canal fonctionnant). Tous les condensateurs ont déjà été changés.
J'aurais tendance à en déduire que le transistor de sortie supérieur est en court-circuit. Mais j'ai des doutes, car il est vraiment surdimensionné, est-ce possible que le driver soit parti en premier ? D'expérience, lequel des deux transistors est le plus fragile dans ce cas ?

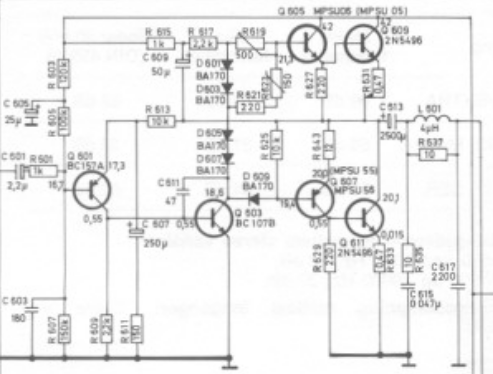

J'ai joint une partie du schéma de l'ampli en question.
Merci pour vos conseils et bonne soirée !
Paul.
| |
|
| Sujet : Tandberg TR200 Nouveau | De nanar Le 24-01-2021 à 19:41 sta |
|
Bonsoir les transistors ça claque souvent dans les amplis … soit les 609 et 611 à contrôler à mon avis
|
|
| Sujet : Tandberg TR200 Nouveau | De Paul Le 24-01-2021 à 21:03 sta |
|
Bonjour,
Progression : j'ai dessoudé les transistors 609 et 611. L'un des deux ne donnait aucune continuité sur la jonction BE.
J'ai remplacé la paire par des BD809, sans amélioration, mêmes symptômes.
J'ai testé les deux transistors drivers sans souci particulier.
Q603, testé aussi, ne donne aucune continuité sur la jonction BC. A suivre...
|
|
|
