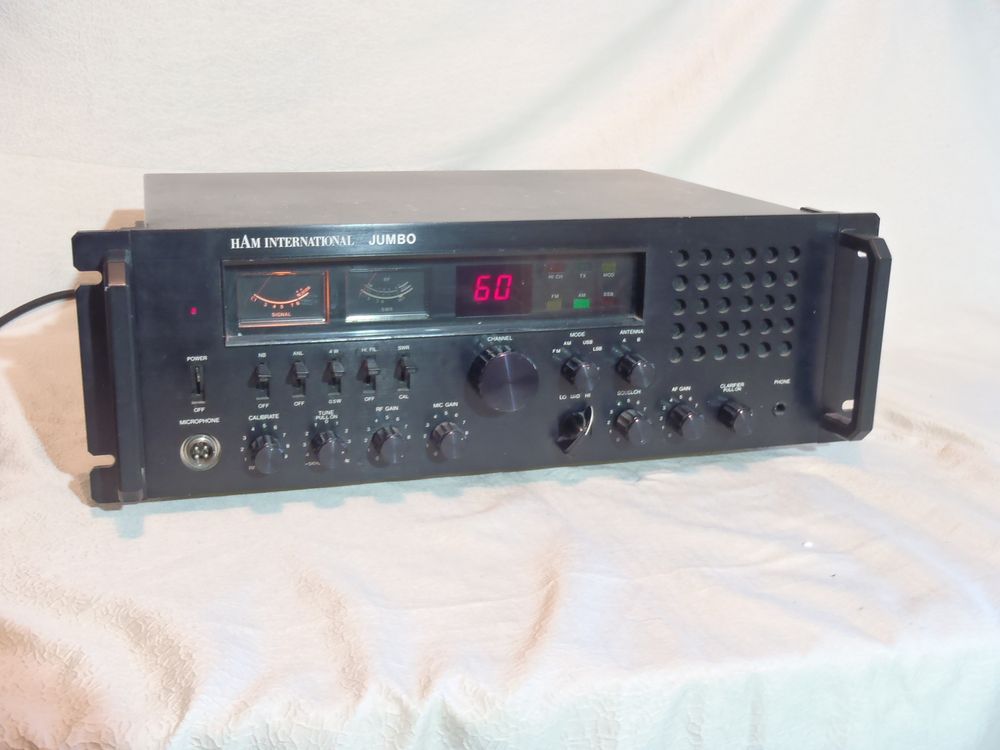

| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De FA77157 Le 09-01-2021 à 18:15 sta |
|
Bonjour,
Je suis collectionneur des radios, mais pour une fois ce ne sera pas le sujet de ma demande
J’espère que ce sujet presque hors sujet ne fera réagir !
Pour tester la partie émission :
J’avais utilisé un récepteur HEATHKIT situé à une 10m de mètre de la CB et la réception était correcte
Pour tester la partie émission
J’avais utilisé un générateur hf à base d’ad9850 et la réception était correcte
Mes questions
Pouvez-vous me dire si les tests réalisés sont significatif ?
Si besoin je peux faire des mesure en sortie coté antenne avec un oscilloscope mais je ne sais pas à quoi m’attendre
Merci d’avance
Francois
| |
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Thevenin Le 09-01-2021 à 20:08 sta |
|
Bonjour,
les test permettent de savoir qu'il émet et reçois correctement
il faudrait aussi savoir sil il est bien callé en fréquence
soit avec un 2eme appareil ou quelqu'un ayant du matériel bien callé qui pourra vous dire si vous etes sur la bonne fréquence
en reception, même si il n'y a plus grand chose, on finis toujours par entendre 1 ou 2 personnes
en émission, vous pouvez toujours utiliser un fréquencemetre pour savoir si vous etes bien callé
ca fait des années que la CB prend la poussiere au sous sol mais il me semble que de nos jours le poste en lui même ne sert que de modem HF et est relié à un PC et qu'il y a de moins en moins de contact vocaux
je peux me tromper
Thevenin
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 10-01-2021 à 00:15 sta |
|
Bonjour,
le problème avec un étage de puissance cramé, à 10 m on entendra toujours, mais à 500 m, non
il doit sortir entre 1 et 4 W selon le mode de modulation sur 27 MHz s'il est dans les normes
mettre trois résistances carbone (non inductif) de 150  et 2 W en parallèle sur la prise d'antenne (avec des fils courts) car la norme est de 50
en émission, ça doit chauffer un peu au bout de quelques secondes
la tension qu'on doit voir se calcule avec la loi d'ohm
en réception, réduite la sortie du générateur, ça doit recevoir un signal inférieur au µV
Michel...
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De FA77157 Le 10-01-2021 à 08:22 sta |
|
Bonjour,
Merci pour vos informations
Bonne journée
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Thevenin Le 10-01-2021 à 13:28 sta |
|
bonjour,
la question est aussi de savoir ce que vous voulez faire de ce poste
remise en route et test puis repos sur l'étagere ? car il faut bien l'avouer, la CB c'est comme nos grandes ondes, y a plus grand chose
ou essayer d'écouter ce qu'il se passe (il y a encore du monde qui discute en usb)
faute de vraie antenne CB, vous pouvez toujours mettre un fil de 2M75 (antenne 1/4 d'onde) en sortie du poste
ca vous permettra toujours de recevoir
pour émettre il faut savoir qu'une antenne mal accordée risque de griller les transistors de sortie a + ou - long terme suivant de désacord
le mieux pour savoir si le poste émet est dans un premier temps de le tester sur une antenne fictive comme celle décrite par f6flc
vous pouvez aussi tester les transistors de sortie a l'ohmmetre, ils sont facile a repérer car fixés sur un radiateur (ou le chassis) et situés près de l'antenne ca vous dira au moins si ils ne sont pas coupés
pour émettre avec la 1/4 d'onde il faut en premier tester le tos
mettez le bouton swr/cal sur cal, passez en émission, avec le bouton cal, amenez l'aiguille en bout du cadran puis passez sur swr (position normale), le tos doit être minimum et ne doit pas monter au dessus de 3
plus le tos est haut, plus il y a de risque pour les transistors (méfiance a partit de 2 ou 2.5)
si le tos est entre 1 et 3 (sachant que 1 c'est parfait) vous pouvez emettre
Bon test
bien sur les conseils ne sont que pour une remise en route et un test rapide, pour une vraie utilisation, il faut une vraie antenne, a l'extérieur reliée avec du coaxial mais la c'est un sujet beaucoup plus vaste et il y a des livre entiers qui traient de la réception et des antennes
pour info l'antenne 1/4 d'onde (rigide) a été vue dans plusieurs films américains, soit elle était droite sur le coffre soit elle partait de l'arriere de la voiture et était accrochée a l'avant dans la goutiere en haut de la portiere du passager
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 10-01-2021 à 16:57 sta |
|
erreur :
réduire et pas réduite le sortie du générateur
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Michel (F1GOC) Le 10-01-2021 à 21:48 sta |
|
Un fil 1/4 d'onde sans plan de masse, ça ne va pas donner grand chose, sinon que les transistors du final ne vont pas aimer !
Ajoutez quelques radians pour simuler le plan de masse, ou faites-vous un dipôle demi-onde alimenté au centre, c'est déjà mieux.
Michel
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Thevenin Le 10-01-2021 à 22:14 sta |
|
Michel a raison
si possible l'idéal est une antenne magnétique sur un toi de voiture
d'où la question que veut on faire du poste
déco, juste recevoir ou pouvoir émettre
déco ou reception, on peut faire n'importe quoi coté antenne (au pire on ne capte rien)
mais a partir du moment ou on prend le micro il faut une antenne bien réglée sous peine de griller les transistors de sortie (sauf si c'est 2 secondes le temps de voir si le poste émet)
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Pascal0811bis Le 11-01-2021 à 11:44 sta |
|
Bonjour. En général, pour émettre sur cette bande des 11 mètres, on utilise une antenne a polarisation verticale rayonnante dans toutes les directions.
On peut aussi utiliser un doublet horizontal.
Une excellente antenne Ground-plane en cliché pour trafique en CB; livré complète avec le mat, le coaxial, les hauban... de la bonne époque.
| |
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 12-01-2021 à 00:21 sta |
|
Bonjour,
j'ai exactement la même, avec le mat et les haubans
c'est une antenne militaire prévue entre autres pour les PRC-9 et PRC-10
25 à 65 MHz environ selon le nombre de brins vissés
Michel...
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 12-01-2021 à 00:28 sta |
|

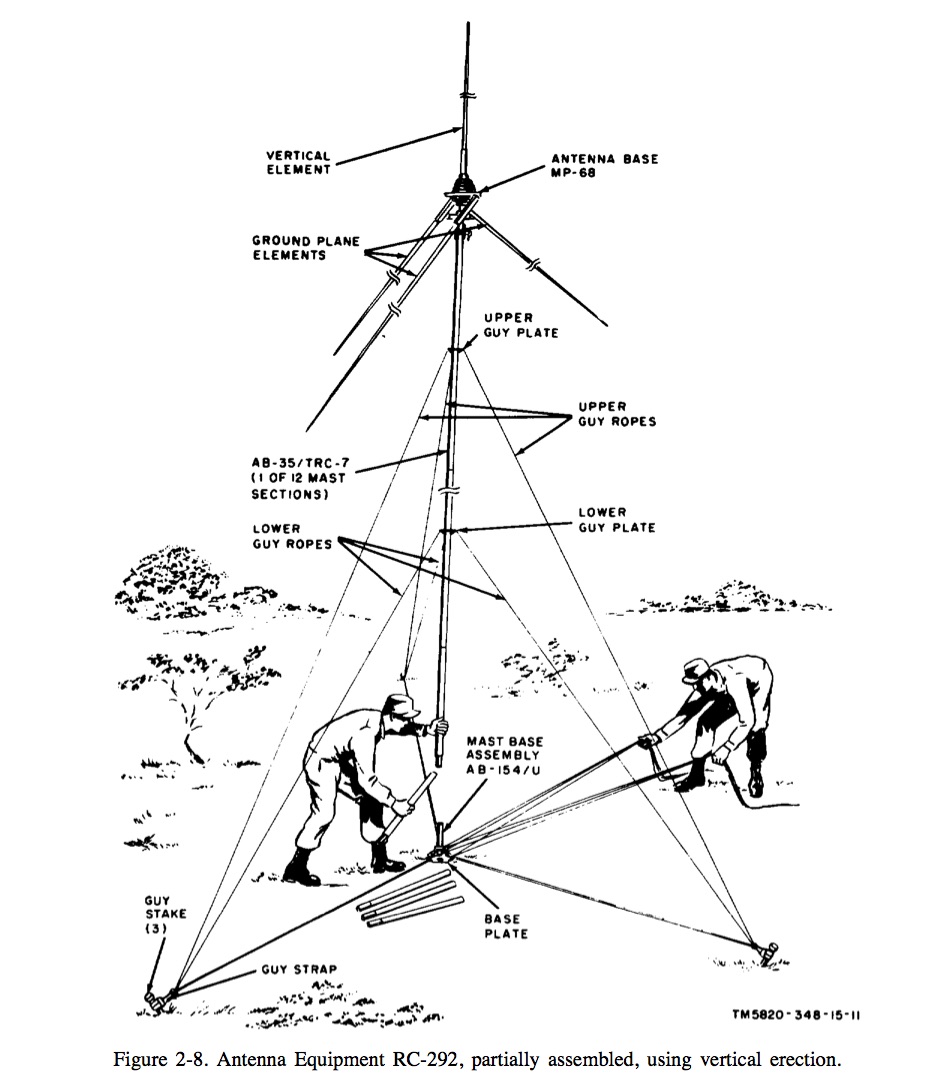

Et voilà comment elle se monte
mais avant d'invetir dans des antennes, faire les premiers tests, si le bestiau est HS, pas la peine se s'em...
Michel...
| |
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 12-01-2021 à 00:28 sta |
|
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De Pascal0811bis Le 12-01-2021 à 14:30 sta |
|
L'antenne LA-7-C était utilisable entre 20 et 70 Mc/s sur les E/R PRC-8, PRC-9 et PRC-10 entre autres appareils de l'armée style BC-603/BC604 BC-683/BC-684...

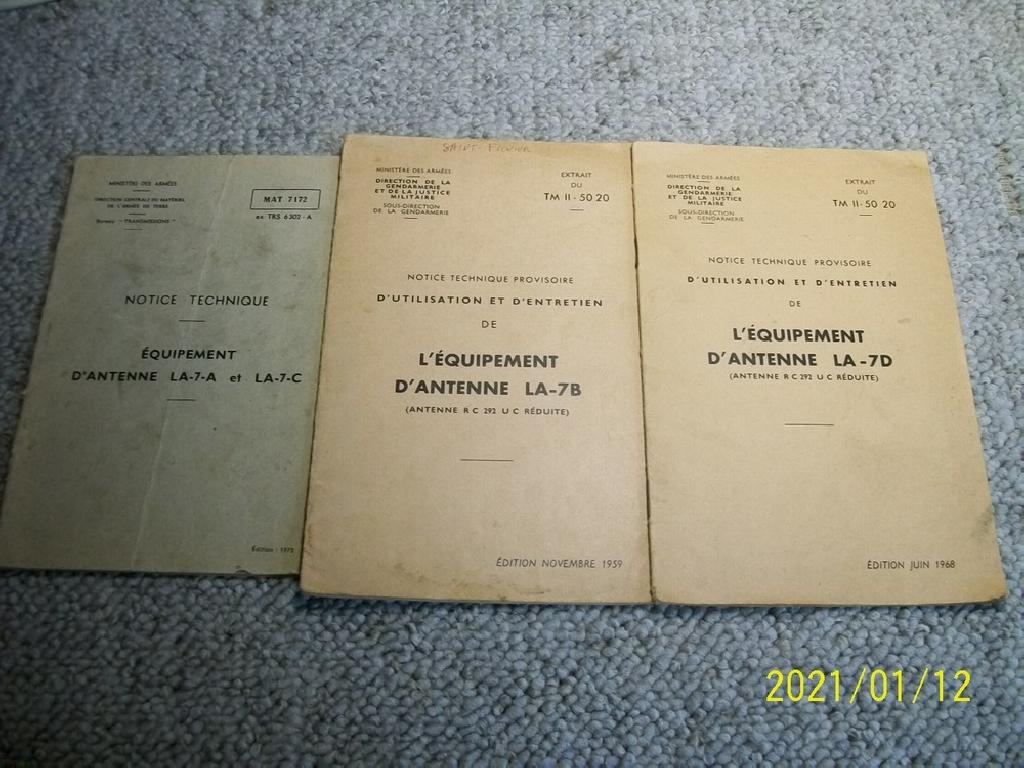

Les docs techniques de différentes combinaisons de ces matériels en photo.
J'en ai vendu des dizaines en coffret bois. J'en ai d'ailleurs encore une de stockée.

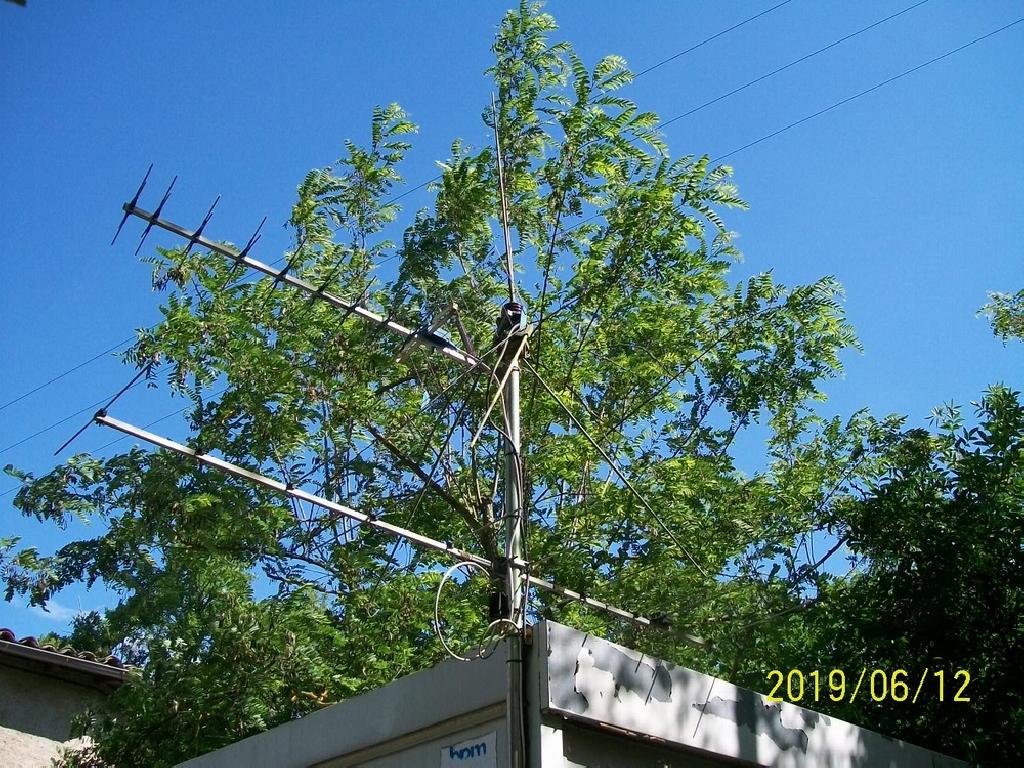

Une, de taille réduite, pour la réception de la bande radiodiffusion FM.
| |
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De F6FLC Le 12-01-2021 à 17:38 sta |
|
Bonjour,
oui, j'ai mis les fréquences de mémoire
la mienne est complète avec tous les tubes du mat, les haubans l'antenne est tous ses éléments dans un étui solide avec poignées
Michel...
|
|
| Sujet : CB HAM INTERNATIONAL JUMBO Nouveau | De FA77157 Le 13-01-2021 à 16:59 sta |
|
Bonjour,
J’ai pu faire quelques mesures et contrôles sur ce jumbo 2
Coté réception, a priori pas de problème vu la qualité du son avec mon générateur maison au minimum
Coté émission, je pense avoir cerné le problème mais sans certitude

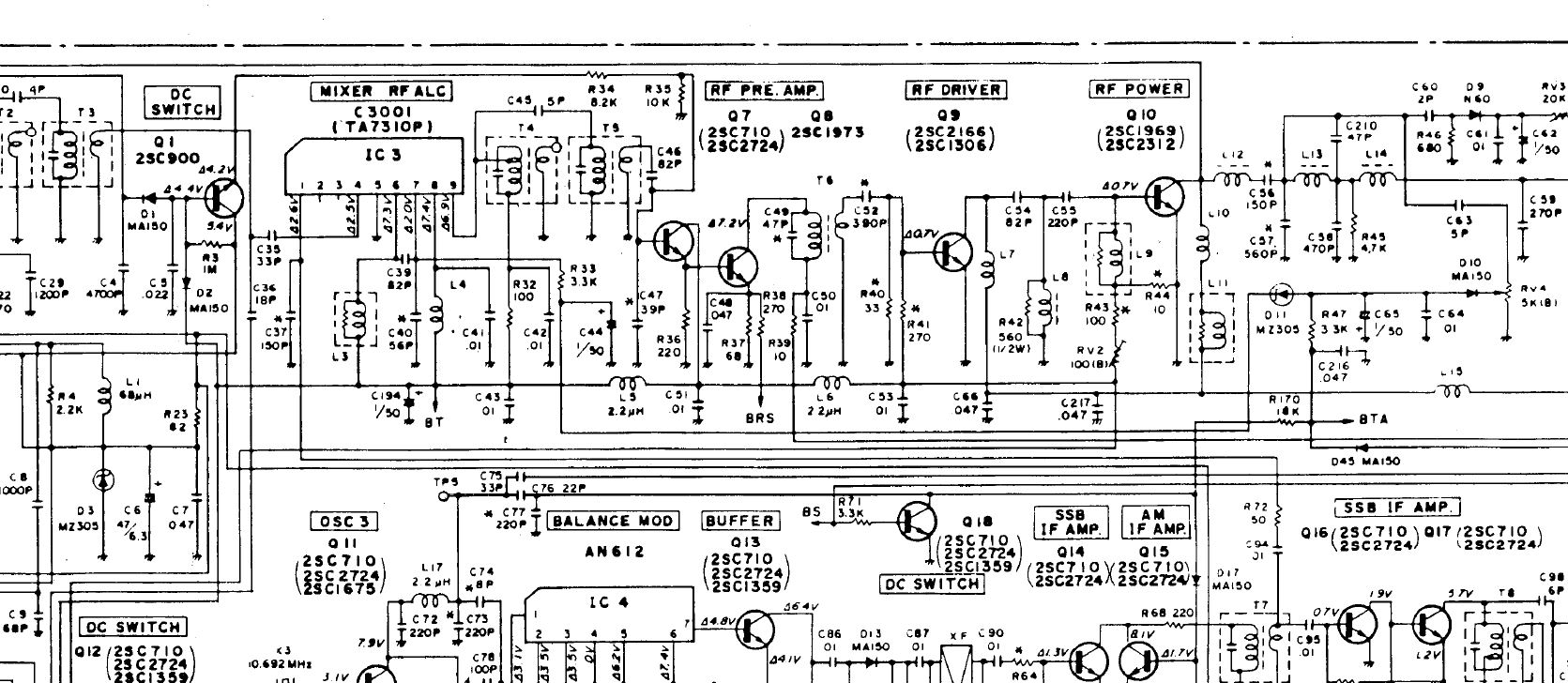

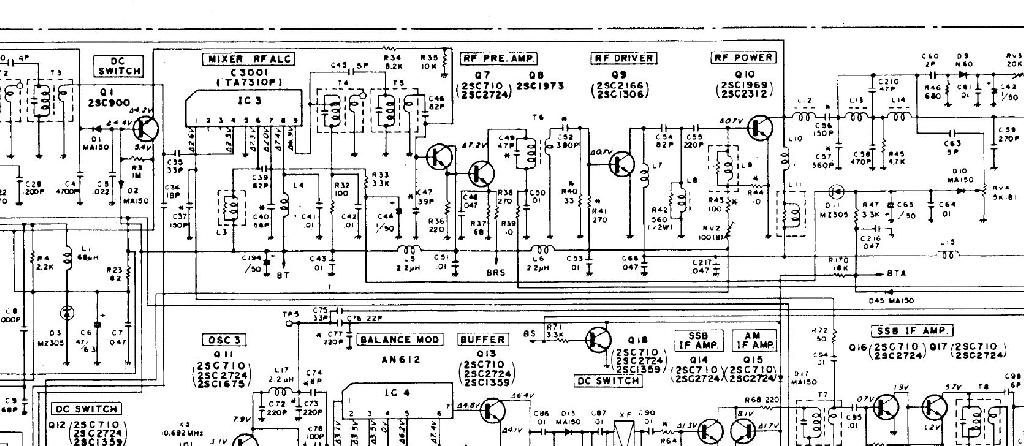

Ci-joint la partie amplification
Pour IC3, je retrouve des tensions a priori correctes
1 :2.75
2 :2.14
4 :2.7
6 :7.21
7 :2.14
8 :7.2
9 :6.66
RF driver
Q9 : 0.540
RF power
Q10 : 0.2 à 0.4v (réglage maxi)
A priori q10 semble malade, malgré un contrôle de celui-ci sur un testeur chinois
En Théorie, si je ne dis pas trop de bêtises, on devrait retrouver un signal identique entre Q9 et Q10 coté collecteur
Cordialement
Francois
| |
|
|
