| Sujet : La légende des rivets ou des vis. Nouveau | De Pascal0811bis Le 30-12-2020 à 19:31 sta |
|
Je faisais une petite révision des récepteurs qui sont à la maison et il m'est revenu à l'esprit la 'légende' des supports de tube rivetés dans les produits industriels.
Souvent 'remplacé' par des vis/écrous quand un amateurs-radio remplace un de ces supports aux dires des grands connaisseurs de radio.
Pour preuve, quelques photos des appareils suivant, où les supports des tubes sont vissés sur leurs châssis, montages d'usines et pas dans des montages d'amateurs.

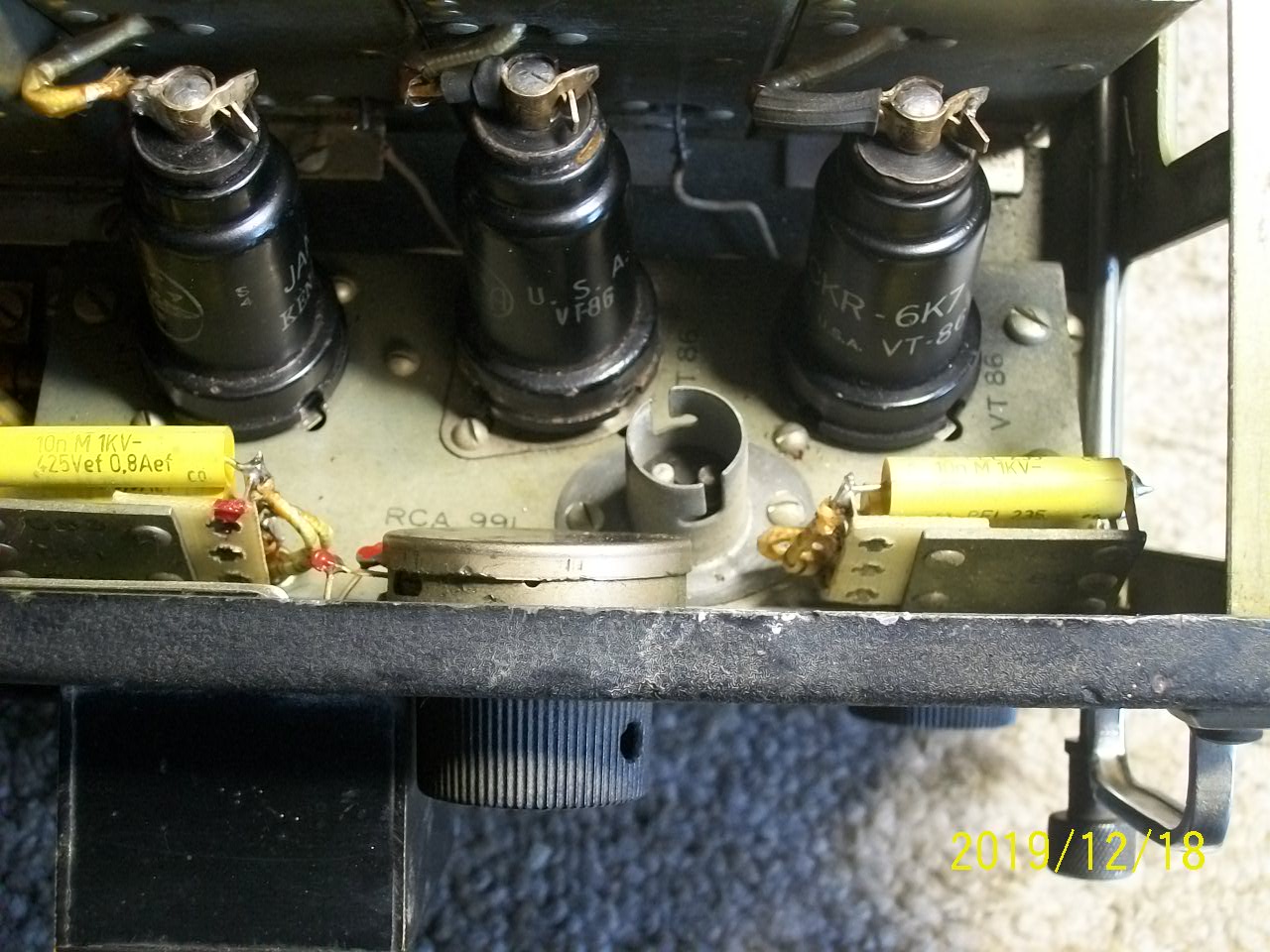

Récepteur BC-348-O

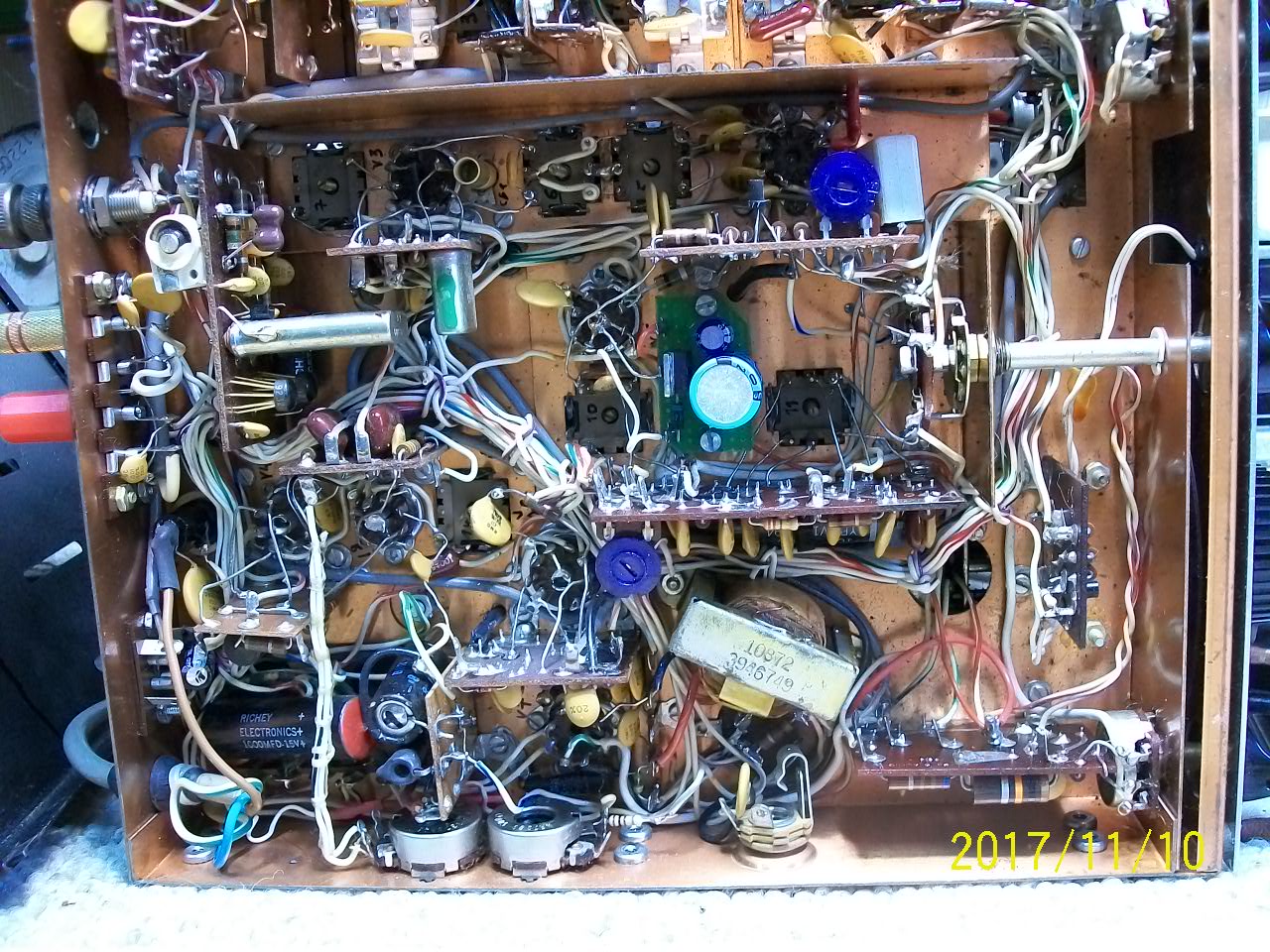

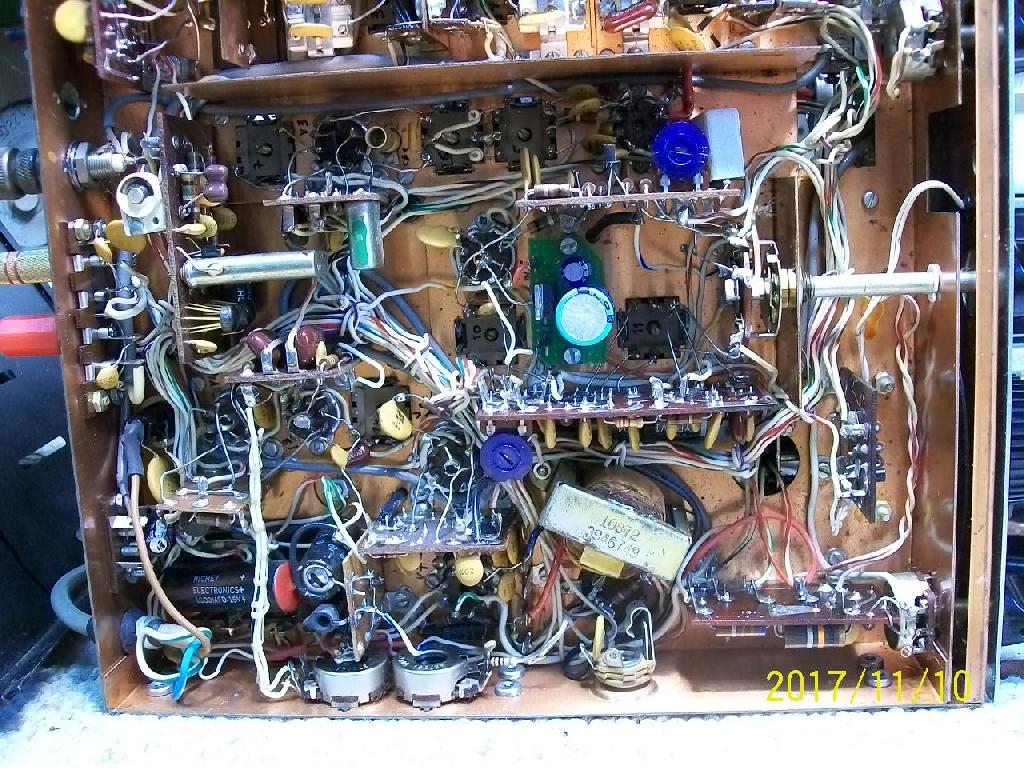

Récepteur Drake R-4B

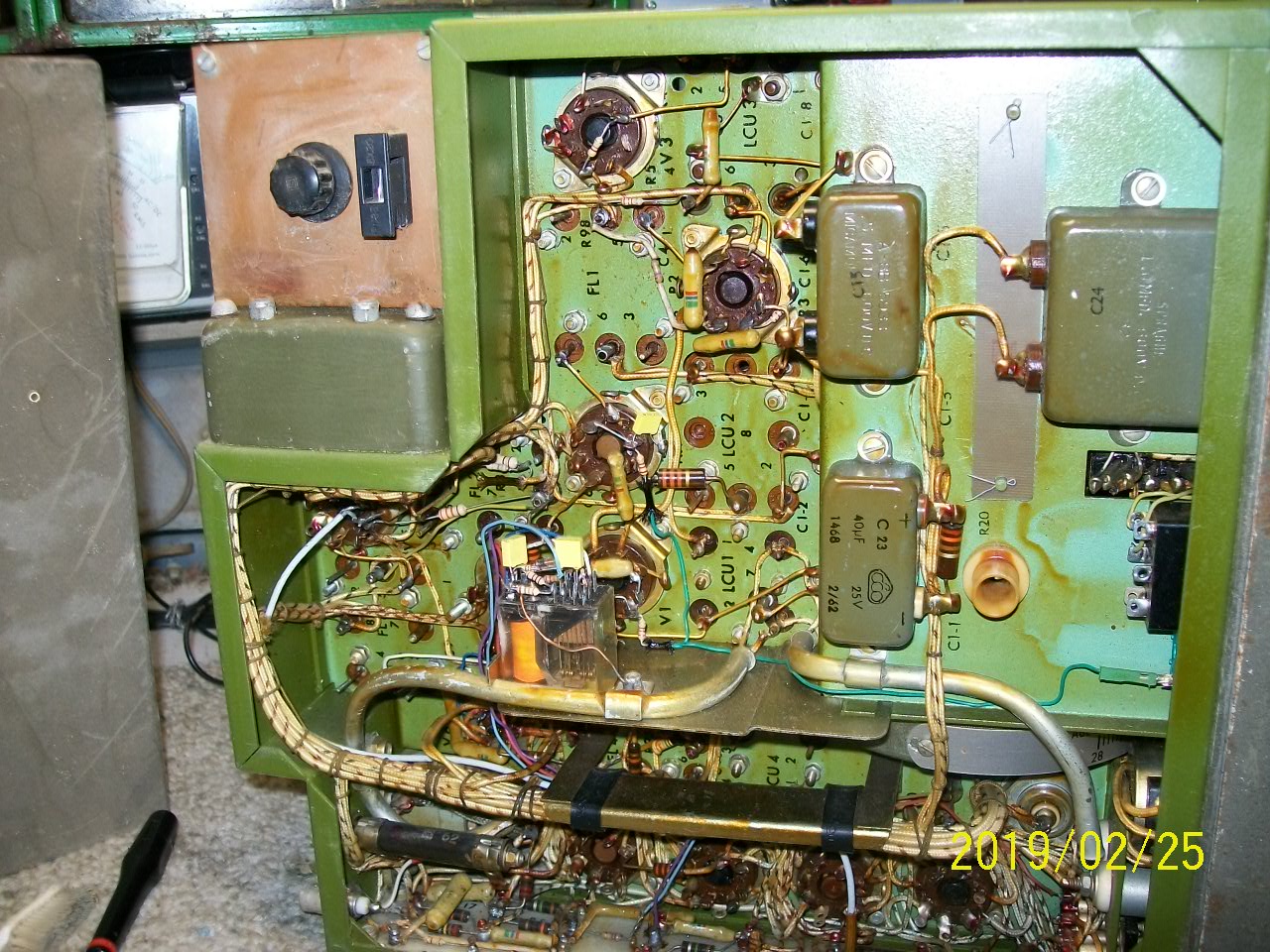

Récepteur BC-603 DM1
| |
|
| Sujet : La légende des rivets ou des vis. Nouveau | De Thevenin Le 31-12-2020 à 00:07 sta |
|
Bonjour,
ce sont juste les 3 exeptions qui confirment la regle
mais c'est vrais que c'est souvent le cas dans les postes destinés au grand public et fabriqués par des marques genre philips, radiolea reela …
vos postes sembles destinés a des amateurs plutôt qu'a mr tout le monde qui n'écoutait que les grandes ondes
une autre question peut se poser, a partir de quand a on remplacé les vis par des rivets
années 40 ?
Thevenin
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De HLJ Le 31-12-2020 à 01:40 sta |
|
Bonsoir,
Dans la construction artisanale de postes de radio par les petits artisans-constructeurs il y avait plusieurs stades :
- Achat de châssis tout câblés, avec supports rivetés, alignement, mise au point et en coffret par l'artisan.
- Achat de châssis nus pré-percés avec les suports déjà rivetés, câblage, aligmement, mise au point et en coffret par l'artisan.
- Confection artisanale du châssis, montage des socles par vis, câblage, aligmement, mise au point et en coffret par l'artisan.
On peut tirer ces conclusions en observant les offres publicitaires qui paraissaient dans les revues radio au cours des années 30 et 50, ainsi qu'en consultant les catalogues des grossistes en matériel radio de ces mêmes époques.
Meilleures salutations.
HLJ
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De f6cer Le 31-12-2020 à 11:42 sta |
|
Il est bien evident que ces pauvres récepteurs , deux militaires et un amateur sont des trucs grand public.....
Ridicule
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De Pascal0811bis Le 31-12-2020 à 15:23 sta |
|
C'est vrai que le BC-348 construit à près de 100 000 exemplaires étaient d'une fabrication bien plus réduite que le moindre BCL grand public d'un quelconque fabricant Français.
Puisque les producteurs Français mettaient des rivets creux pour assembler leurs constructions, c'était obligatoirement a utiliser au niveau mondial...
Ce n'est pas parce que c'est du grand public que c'est obligatoirement une norme internationale, et heureusement.
Et oui, que d'autres avaient une vision différente de la construction radio.
Qu'est qu'il ne faut pas lire
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De F6FLC Le 31-12-2020 à 16:11 sta |
|
Bonjour,
''vos postes sembles destinés a des amateurs''
''100 000 exemplaires''
mais bien sûr !
le BC 348 est la version 28 V de toute une série de récepteurs militaires américains (BC-224, 342, etc...) produits à des millions d'exemplaires dans le monde, y compris l'URSS
Michel...
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De Pascal0811bis Le 31-12-2020 à 17:03 sta |
|
Il y a quand même quelques différences flagrantes entre un BC348 et un BC-342 même si ces appareils sont des super hétérodynes.
Quand aux millions d'exemplaires produits je me réfère aux sites officiels et pas aux rumeurs.

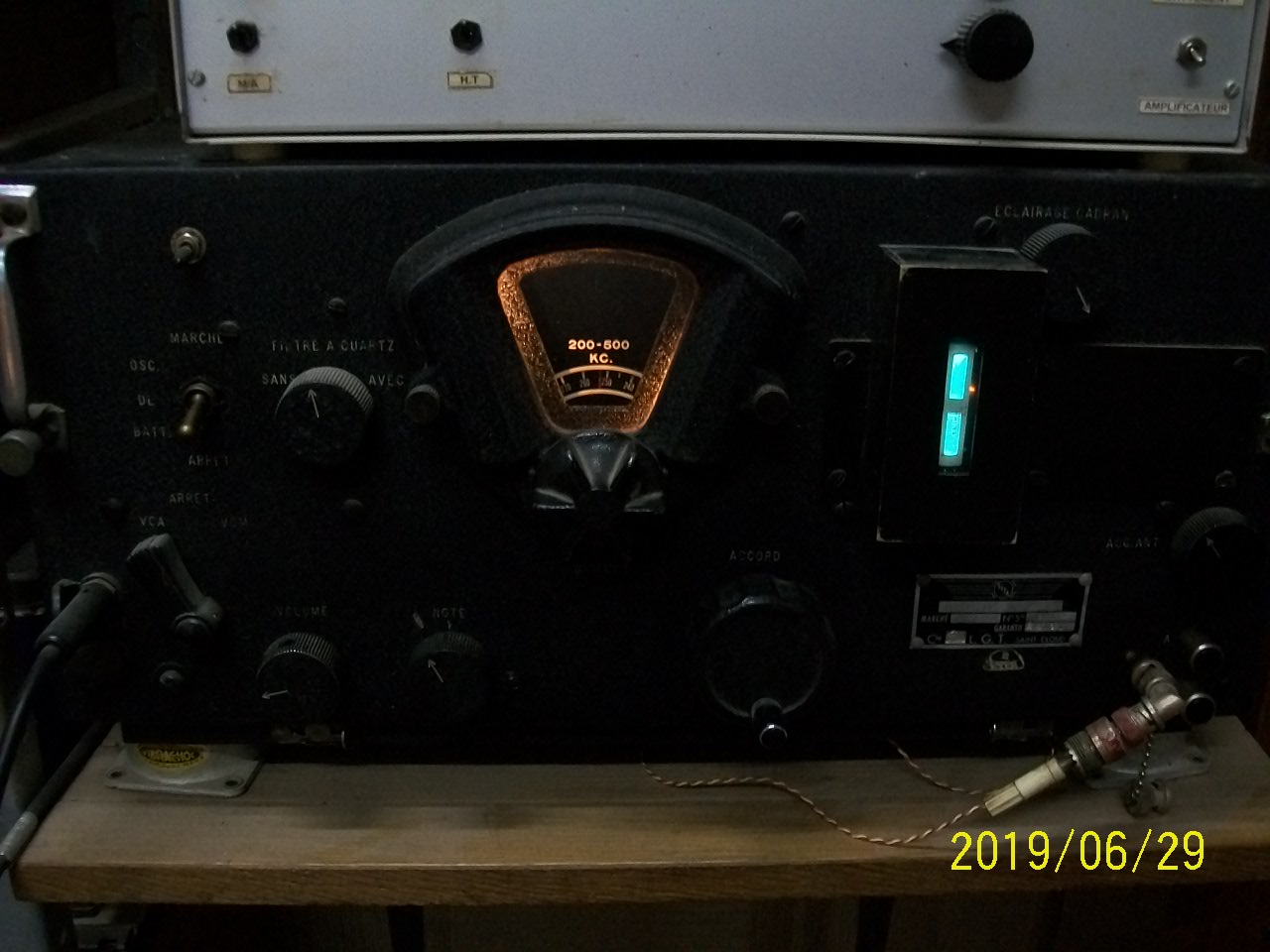

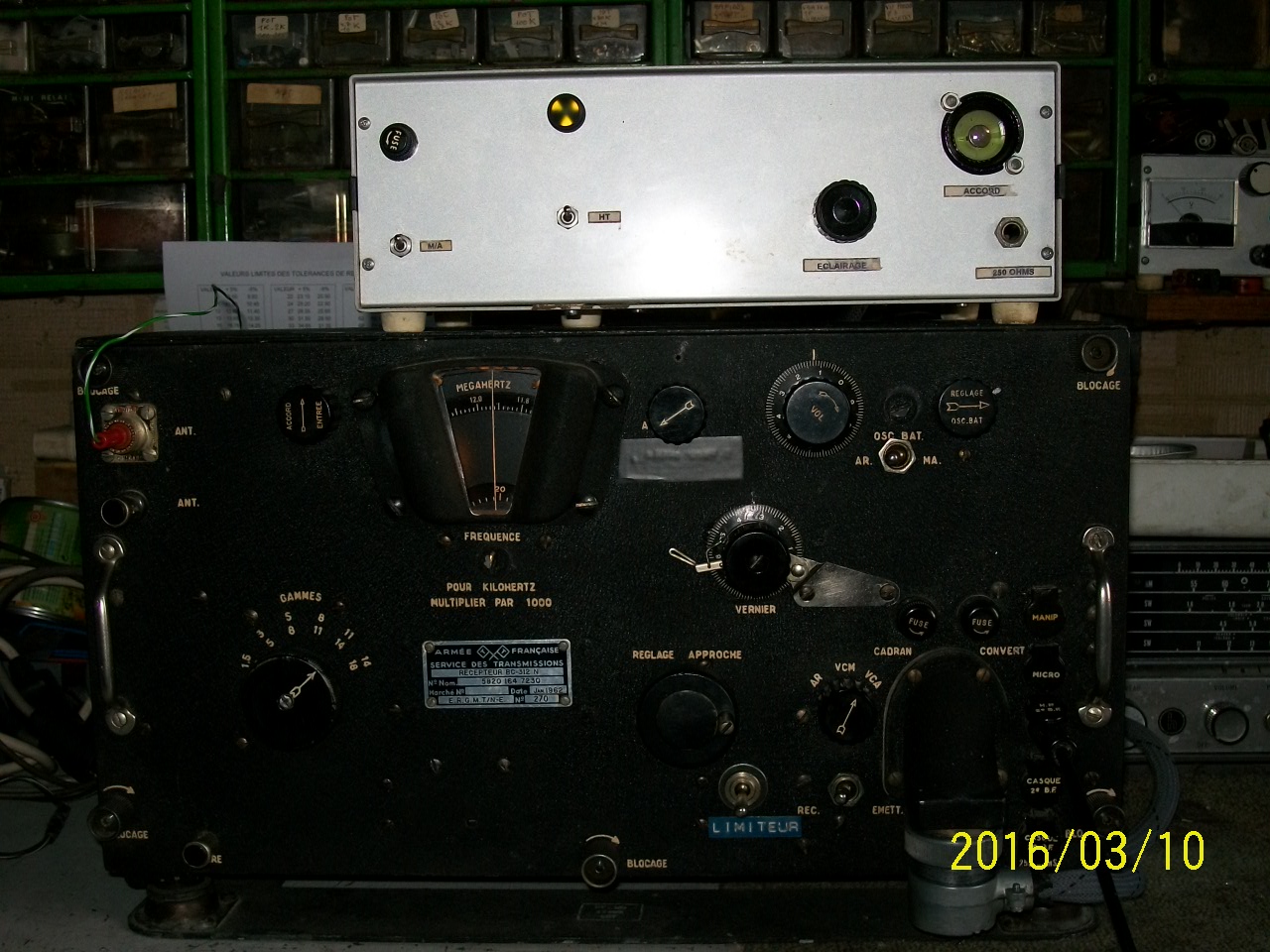

Tenez quelques clichés des appareils du QRA familial, et pas récupéré sur le Net.

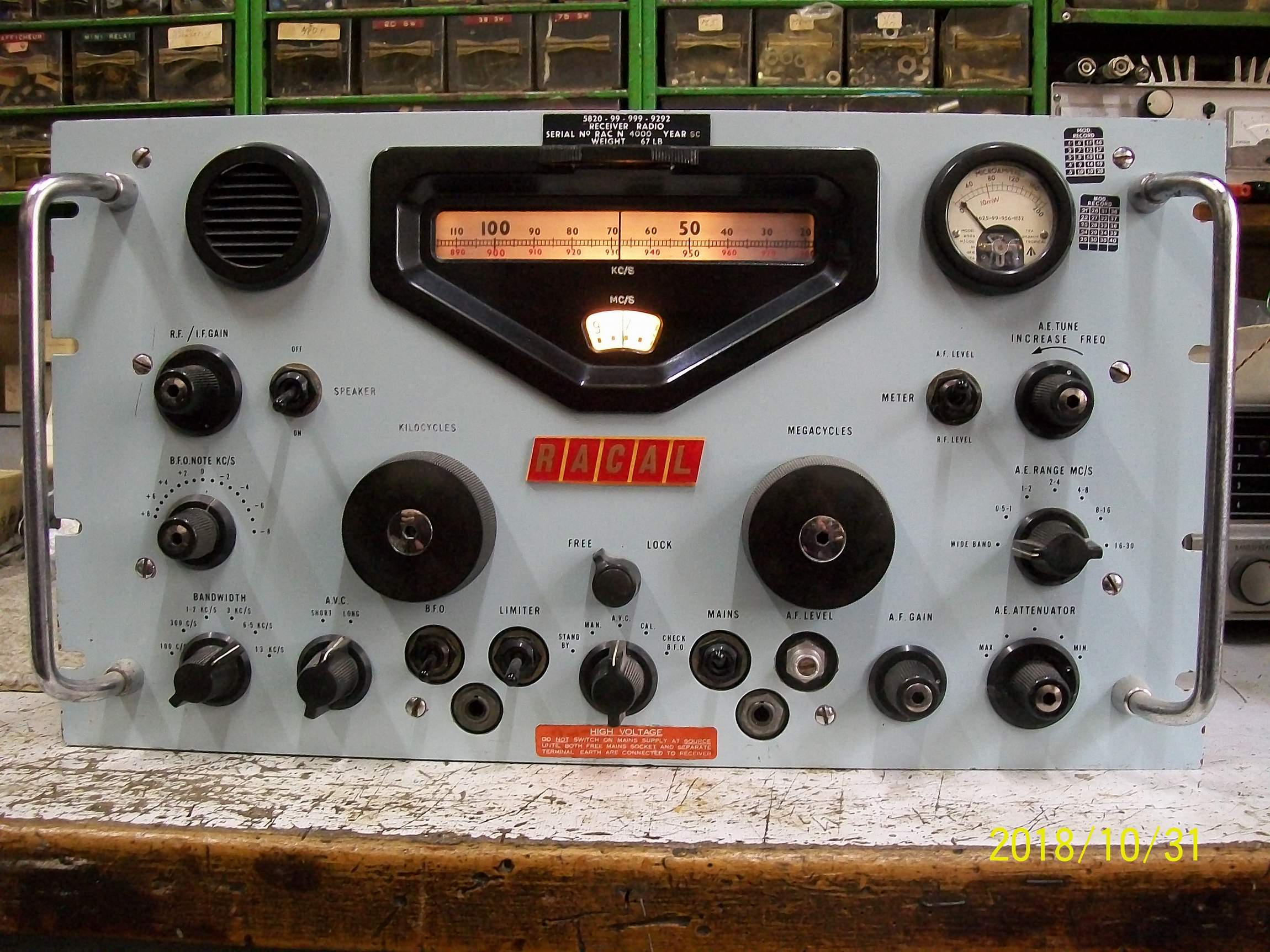

J'ai aussi du plus performant... comme ce brave RA-17L.
| |
|
| Sujet : La légende des rivets ou des vis. Nouveau | De Guy Allo Le 31-12-2020 à 17:44 sta |
|
Je ne sais pas s'il y a une règle pour l'usage de rivets ou des vis pour les supports de tubes.
Pour les appareils de mesure, il y a eu beaucoup de vis et très peu de rivets.
Tektronix, HP, Metrix, Ribet Desjardins, Ferisol avec des vis/écrous
Avantage des rivets? Sans doute le prix de revient et la rapidité de montage. ce qui était peut être recherché dans des produits grand public.
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De F6FLC Le 31-12-2020 à 18:56 sta |
|
Le RA-17, je le connais bien, j'en ai eu un des années que j'ai remis en état, une merveille de stabilité et de sensibilité
sauf le poids !
|
|
| Sujet : La légende des rivets ou des vis. Nouveau | De georgesgiralt Le 31-12-2020 à 19:02 sta |
|
Bonsoir,
Mécanicien et automaticien de formation, je pense que le rivetage est une opération assez facile à automatiser et qu'elle devait l'être déjà à l'époque.
Cela devait se justifier pour économiser sur les coûts de main d’œuvre dans les usines produisant ''beaucoup''.
Par contre je pense que la vis et l'écrou était plutôt un gage de qualité (par le coté manuel que cela implique) et donc devait indiquer du ''haut de gamme'' ou de la mesure...
C'est juste mes 2 ¢ ....
|
|
|
