| Sujet : Ampli Stimer Nouveau | De delcano Le 18-12-2020 à 17:58 sta |
|
Bonjour
Je recherche le schéma de l'ampli Stimer Nuance.
Merci pour vos réponses
|
|
| Sujet : Ampli Stimer Nouveau | De bozec Le 18-12-2020 à 18:17 sta |
|
bonsoir

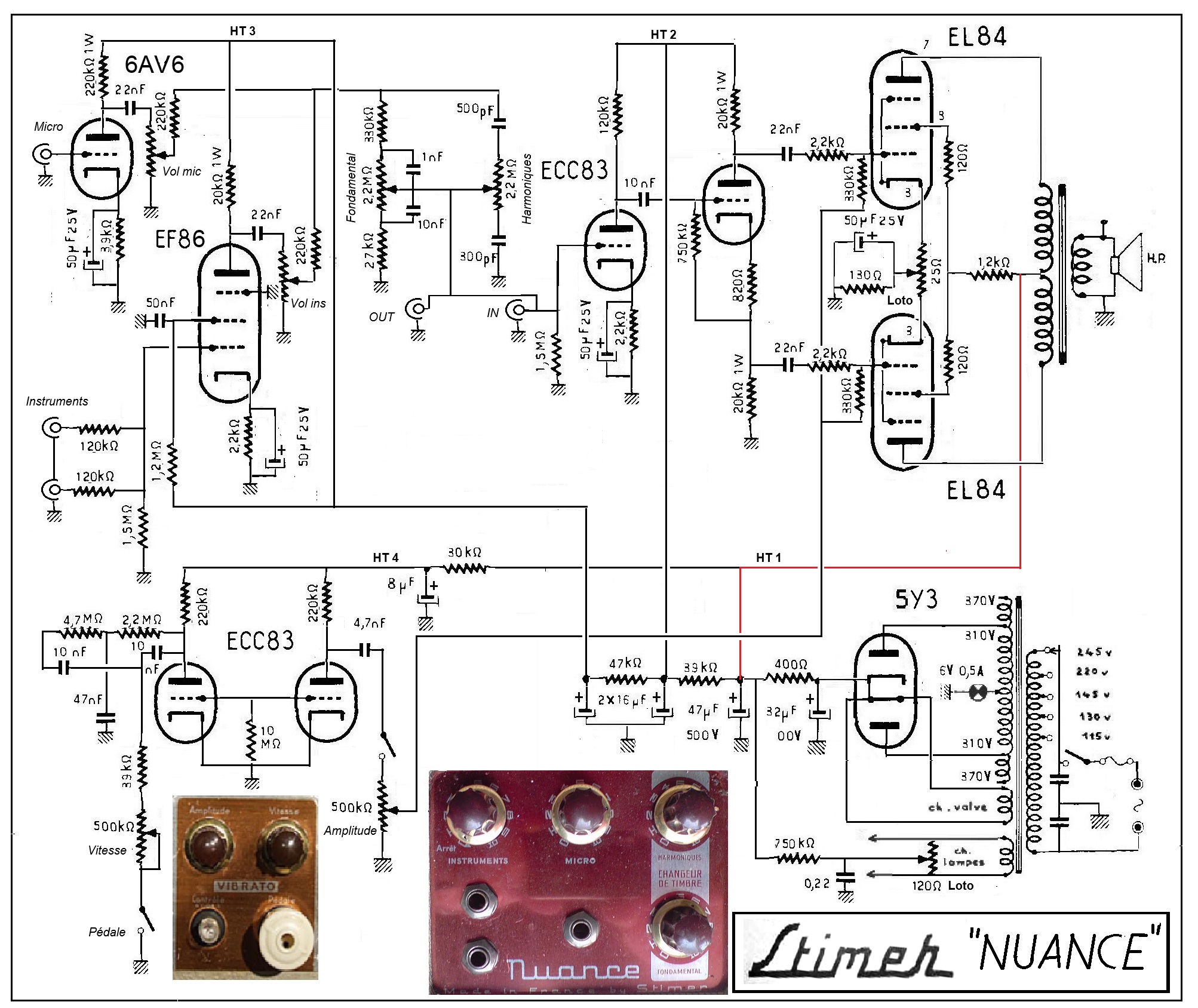

en pièce jointe le schéma
cordialement Bozec
| |
|
| Sujet : Ampli Stimer Nouveau | De jackoe Le 18-12-2020 à 18:39 sta |
|
Y a des chanceux, tabarnacle !
|
|
| Sujet : Ampli Stimer Nouveau | De delcano Le 19-12-2020 à 09:52 sta |
|
Un grand merci à Bozec.
Je dois remettre en état cet ampli pour un ami musicien de Jazz et grand fan de Django
Pour ce même ami qui est aussi grand collectionneur d'instruments de musique j'ai aussi par la suite une remise en état d'une ''Ondioline''
|
|
| Sujet : Ampli Stimer Nouveau | De jcj Le 19-12-2020 à 16:53 sta |
|
Bonjour,
Le schéma a du recevoir des modifications par rapport au schéma d'origine.
En particulier, on a voulu ajouter une tension de polarisation positive sur les filaments, mais il manque une résistance entre le curseur du potentiomètre 120 Ohm-Loto et la masse (sinon les filaments seraient portés au +HT1).
Cordialement : jcj
|
|
| Sujet : Ampli Stimer Nouveau | De delcano Le 19-12-2020 à 18:21 sta |
|
Bonjour
Effectivement sur mon ampli il y a une résistance de 1.2 MOhm entre curseur et HT1 et 68 KOm entre curseur et masse avec bien sur le condens de 0.22 uF
A rectifier sur le schéma
Cordialement
|
|
| Sujet : Ampli Stimer Nouveau | De delcano Le 20-12-2020 à 10:07 sta |
|
Bonjour
une autre modification, une résistance 2W de 150  oms en parallèle de l'ampoule Contrôle 6V 0.3A
Cordialement
|
|
|
