| Sujet : Jouer avec des galva... Nouveau | De georgesgiralt Le 04-12-2020 à 15:05 sta |
|
Bonjour,
Je souhaite tester un galva 39µA en particulier (et une paire d'autres que j'ai retrouvés) et mesurer leur résistance interne.
Je pensais avoir conservé des informations sur ce sujet mais je ne retrouve rien.
Questions :
1) comment faire pour mesurer la résistance interne
2) comment connaître la déviation maxi d'un galva sans indications/informations dessus
Merci beaucoup pour votre iade.
|
|
| Sujet : Jouer avec des galva... Nouveau | De bozec Le 04-12-2020 à 15:21 sta |
|
|
|
| Sujet : Jouer avec des galva... Nouveau | De f6cer Le 04-12-2020 à 15:23 sta |
|
En prenant les précautions d’usage faites passer un courant pour amener le galva a fond d’échelle , puis le shunter avec une résistance variable jusqu’a avoir la moitié de la déviation :la résistance du galva sera égale a la résistance shunt
|
|
| Sujet : Jouer avec des galva... Nouveau | De Pascal0811bis Le 04-12-2020 à 15:46 sta |
|
Avec l'application de la loi d'ohm ce n'est guère compliqué.
Admettons un galvanomètre dont on mesure la résistance interne avec un multimètre.
Mesure de la résistance interne: 1310 ohms.
Déviation max du galvanomètre (inscrit sur le cadran ou mesurée): 100 µA.
Tension aux bornes: 1310 X 0.0001= 131 mV.
|
|
| Sujet : Jouer avec des galva... Nouveau | De georgesgiralt Le 04-12-2020 à 18:13 sta |
|
|
|
| Sujet : Jouer avec des galva... Nouveau | De bthiry Le 04-12-2020 à 18:47 sta |
|
ne surtout pas mesurer la résistance interne avec un mutimètre,vous risquez de griller le galva que vous voulez mesurer ...
|
|
| Sujet : Jouer avec des galva... Nouveau | De Pascal0811bis Le 04-12-2020 à 19:35 sta |
|
Copie: ne surtout pas mesurer la résistance interne avec un mutimètre,vous risquez de griller le galva que vous voulez mesurer ...
Et avec quel appareil vous allez mesurer la résistance interne d'un galvanomètre ?

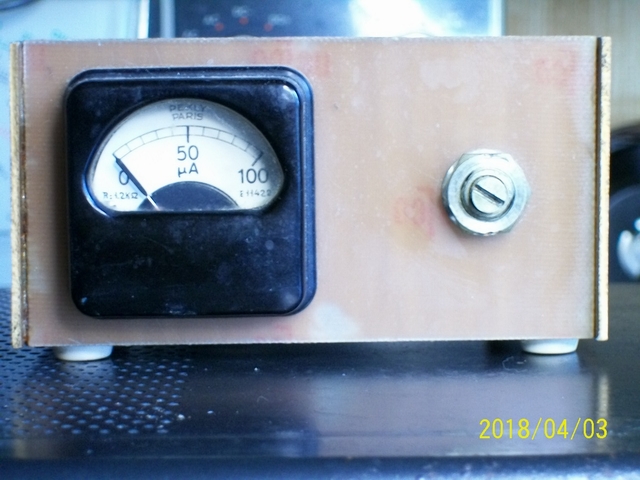

Personnellement j'ai fait cela sur ce petit modèle sensible, de 100 µA, et il n'a jamais grillé.
Comme ces produits font en général moins de 5000 ohms de résistances interne, ce n'est pas compliqué de faire la mesure sur la bonne échelle du contrôleur.
| |
|
| Sujet : Jouer avec des galva... Nouveau | De f6cer Le 04-12-2020 à 20:42 sta |
|
Tout simplement par la methode du shunt
|
|
| Sujet : Jouer avec des galva... Nouveau | De michel87 Le 04-12-2020 à 21:14 sta |
|
Bonsoir,
'' Tout simplement par la méthode du shunt ''
Eh oui, à l'ancienne, et sans danger...
|
|
| Sujet : Jouer avec des galva... Nouveau | De georgesgiralt Le 04-12-2020 à 23:15 sta |
|
Bonsoir,
Joueur, j'ai pris un vieux Metrix 462 tout cassé et avec l'intérieur bouffé mais ayant un bon galva.
Et j'ai branché mon testeur de transistor chinois ....
J'ai observé l'aiguille pendant la mesure par la Chine....
Plusieurs aller/retour en butée très vifs et une paire à mi course voire moins.
Résultat affiché : 3056 Ohm.... Ce qui est plausible donc pour moi ''ça fait le job''...
Je ne suis pas sur que ce soit totalement sans danger pour le cadre mobile, mais vu l’état du 462 dont il sort, il risquait plus rien.... en plus la mesure est automatique et fort rapide. Peut être que le cadre n'as pas le temps de fondre ?
|
|
| Sujet : Jouer avec des galva... Nouveau | De F6FLC Le 05-12-2020 à 15:55 sta |
|
Bonjour,
pour ne pas que l'aiguille aille plein pot à droite et risque de se tordre contre la butée de droite, inverser les pointes de touche
elle fera 5 mm vers la butée de gauche et la mesure sera tout aussi juste
Michel...
|
|
| Sujet : Jouer avec des galva... Nouveau | De georgesgiralt Le 05-12-2020 à 17:58 sta |
|
Bonsoir,
Ne voulant pas abîmer mon seul galva Russe, j'ai joué avec la méthode de la résistance parallèle.
Soit j'ai mal recopié la doc du multimètre dont il est issu, soit le contrôle qualité Russe n'était pas bon, mais il ne fait que 29 µA et sa résistance mesurée est de 652 Ohm. (mesurée au shunt) du coup, ayant des doutes sur ma mesure, j'ai joué avec le testeur chinois. pif, paf, pif fait l'aiguille. (sans casse heureusement) et le verdict est 657,3 Ohm avec 0,8 mH d'inductance.
Sur le carton du galva j'avais noté : ''39µA, 330 tours de fil 0,03 mm'' si mes souvenirs sont bons, c'est ce qui était inscrit dans la doc du µ4317 quand j'ai décidé de jeter ce qui était grillé et de ne garder que le galva...
|
|
| Sujet : Jouer avec des galva... Nouveau | De F6FLC Le 05-12-2020 à 20:06 sta |
|
heureusement que je viens d'expliquer comment ne pas faire faire pif-paf à l'aiguille
|
|
| Sujet : Jouer avec des galva... Nouveau | De RETRO25 Le 05-12-2020 à 20:13 sta |
|
'' j'ai joué avec le testeur chinois. pif, paf, pif fait l'aiguille !! ''
attention, vous allez finir par retrouver l'aiguille pliée à 90 ° ...
|
|
| Sujet : Jouer avec des galva... Nouveau | De georgesgiralt Le 05-12-2020 à 20:59 sta |
|
Oui, je sais...
Mais j'avais peur de ne pas avoir compris la méthode. Car d'un coté on me dit que la résistance est autour des 3000 Ohm, et moi, je ne trouve que 650 Ohm en mesurant avec une résistance en parallèle ... Donc je me dis ''t'es une truffe''... Et je fais appel aux chinois qui n'ont pas plié le galva de chez Metrix....
Et le Russe, solide, a résisté !
Donc je le déclare ''bon pour le service''. Reste plus qu'à décider si j'adapte mon montage pour les 20µA ou si je shunte ce galva pour atteindre les 50 µA pleine échelle sur celui-ci ...
(vu que je vais utiliser mes connaissances toutes fraîches avec Kicad pour dessiner le schéma et faire un circuit imprimé, je me tâtes.... )
|
|
|
