| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 10:28 sta |
|
Bonjour a tous
Je viens de récupérer cette radio provenant de mon père , elle s allume, fonctionne en radio puis ce coupe après 1 min environs , seul l œil magique s éteint et plus de son( les autres reste allumées) , est ce que cette lampe peu en être la cause ?
si je l éteint et le rallume cela fonctionne a nouveau pour a peu près la même durée
Merci
|
|
| Sujet : philips b5x14a Nouveau | De nanar Le 04-10-2020 à 10:40 sta |
|
Bonjour
je penserai plutôt à un mauvais contact de cette lampe sur son support d'abord ensuite peut être un fil coupé mais toujours en contact sauf quant ça coupe et aussi la lampe qui peut avoir un défaut interne
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 04-10-2020 à 11:40 sta |
|
bonjour
dans tous les cas un contrôle ou remplacement
de C1- C2- C3- C84 et C66 ,
pour ne pas prendre de risque ,
voir schémas ,
 https://archives.doctsf.c…
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 11:43 sta |
|
merci je vais vérifier ça , ah aussi elle s allume faiblement lorsqu'elle fonctionne , je dois etre dans un endroit sombre pour regarder
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 11:59 sta |
|
et la base de cette lampe reste orange et le vert disparait
je vais regarder a acheté la lampe
merci beaucoup
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 04-10-2020 à 14:48 sta |
|
re
pas sur que B10 soit nase
contrôler R6 = 470Ka 10% prés
contrôler le support de B10
et contrôler SK2 et SK3
orange = lueur filament normal
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 16:18 sta |
|
alors j ai mesure avec un ohmetre j ai 540Kohm pour R6
le support est ok , sk2 en 12 et 13 , puis sk3 en 2 et 3 le contact est fermé
depuis que j ai fait la mesure le poste fonctionne , mais pas de balance et une réception fm médiocre ,
merci pour l aide
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 16:44 sta |
|
bon et bien parlé trop vite il coupe toujours
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 04-10-2020 à 17:27 sta |
|
re
donner plus de précision de quand sa coupe
sur toutes les gammes
ou sur FM ou AM
BIEN SOUVENT problème du clavier faire un nettoyage
attention ne pas mettre du nettoyant sur les bobines
uniquement sur les contacts ,
poste avec la FM assez complexasse a dépanner ,
si toujours IDEM après contrôle du clavier il vous faudra effectuer
diverses mesure
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 18:48 sta |
|
alors plus de son sur toutes les games
la B10 perd sa lumière verte en même temps que le son part par contre sa partie orange reste allumée
j ai mis du nettoyant contact sur le clavier est pas de changement
je ne sais pas si ca peut servir mais la balance ne fonctionne pas
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 19:03 sta |
|
il peut fonctionner 2min puis se couper , je l éteint j attend 20 seconde et je le rallume et il peut fonctionner normalement
je remarque aussi que le son grésille dans les graves
si ca peut donner une idée
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 04-10-2020 à 19:54 sta |
|
re
y a certainement un problème sur la HT
faut faire des mesures sur les tensions
qui alimente les diverses partie du poste
en commencent part le départ ,
R1 +1 +2 +3 +1a
sur votre testeur bien choisir le calibre et sur ''DC'' continue
contrôler aussi les soudures
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 20:18 sta |
|
excuse moi pour mon ignorance , j ai quelque base en électricité mais l électronique bof
je ne vois pas ou est la résistance R1 , est que voulez vous dire par +1 +2 ...
peut etre au niveau du transfo mais la le courant n est pas redressé encore en ac
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 04-10-2020 à 21:16 sta |
|
re
regarde le schémas en premier pour trouvé +1 +2 +3 et +1A
ensuite sur ton poste transfo SORTIE AC
ensuite la valve redresseuse B9 et a partir de la
tension DC continue et tu trouve de-suite R1 et
ainsi de suite
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 04-10-2020 à 21:28 sta |
|
nickel merci , je vais regarder demain
|
|
| Sujet : philips b5x14a Nouveau | De FOXPAT54 Le 05-10-2020 à 06:28 sta |
|
Bonjour,

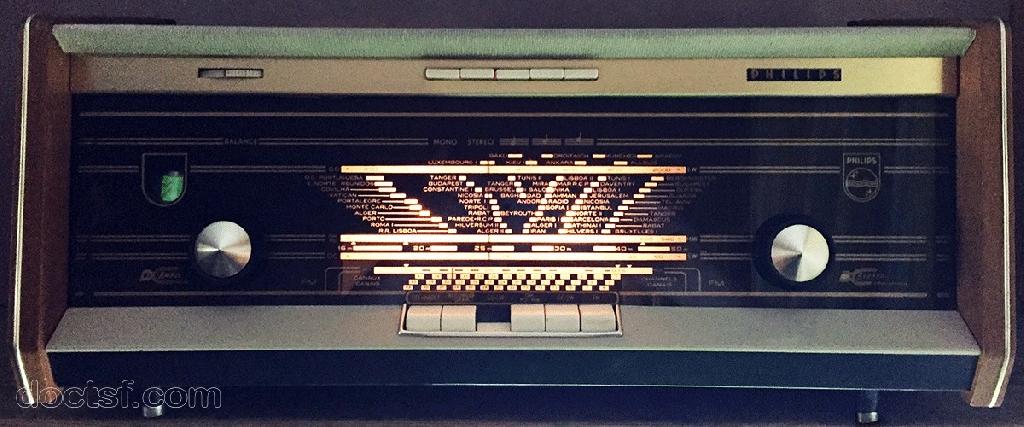

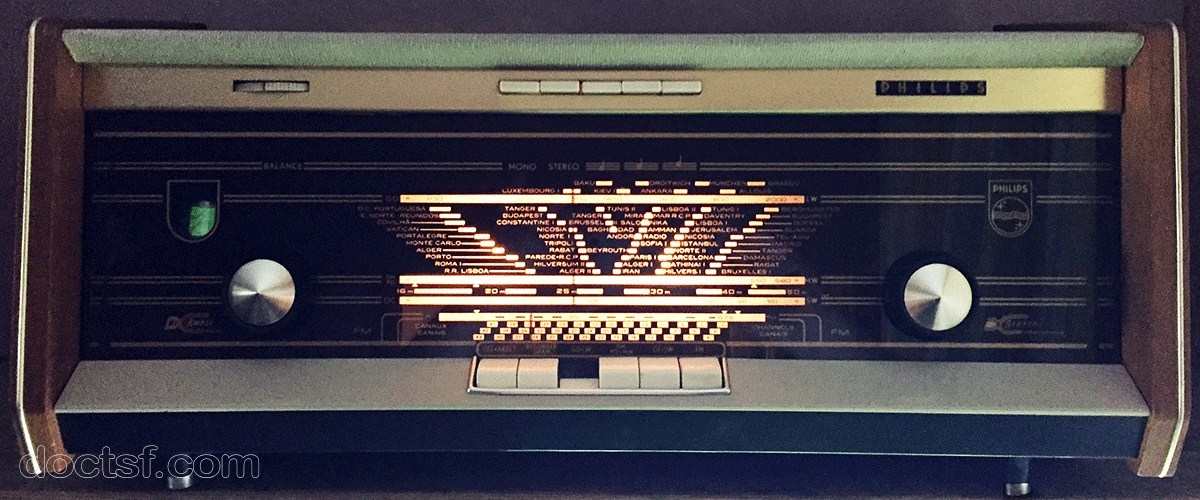

Comme j'aime bien voir l'aspect d'un poste dont on discute, voici une photo d'un B5X 14A issue du Grand Livre de la TSF. Je trouve tout de même que c'est un poste assez compliqué à dépanner pour un débutant.
Bonne continuation.
Patrick.
| |
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 05-10-2020 à 13:21 sta |
|
''Je trouve tout de même que c'est un poste assez compliqué à dépanner pour un débutant.''
Je rejoins cet avis. Ce n'est pas vraiment le poste idéal pour un débutant pour qui ''l'électronique, c'est bof'' (sic). Ce n'est pas une critique, mais avant de risquer de massacrer cette belle radio, chrismin devrait peut-être d'abord s'initier au fonctionnement des radios à lampes et se faire la main sur une radio plus simple.
On peut l'aider à le dépanner, mais ça risque d'être compliqué; et à un moment donné, selon la (les) panne(s), ça peut devenir mission impossible s'il n'a pas les connaissances et les appareils de mesure nécessaires.
ON5WF
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 18:47 sta |
|
Bonjour a tous c est vrai que ce n est pas évident

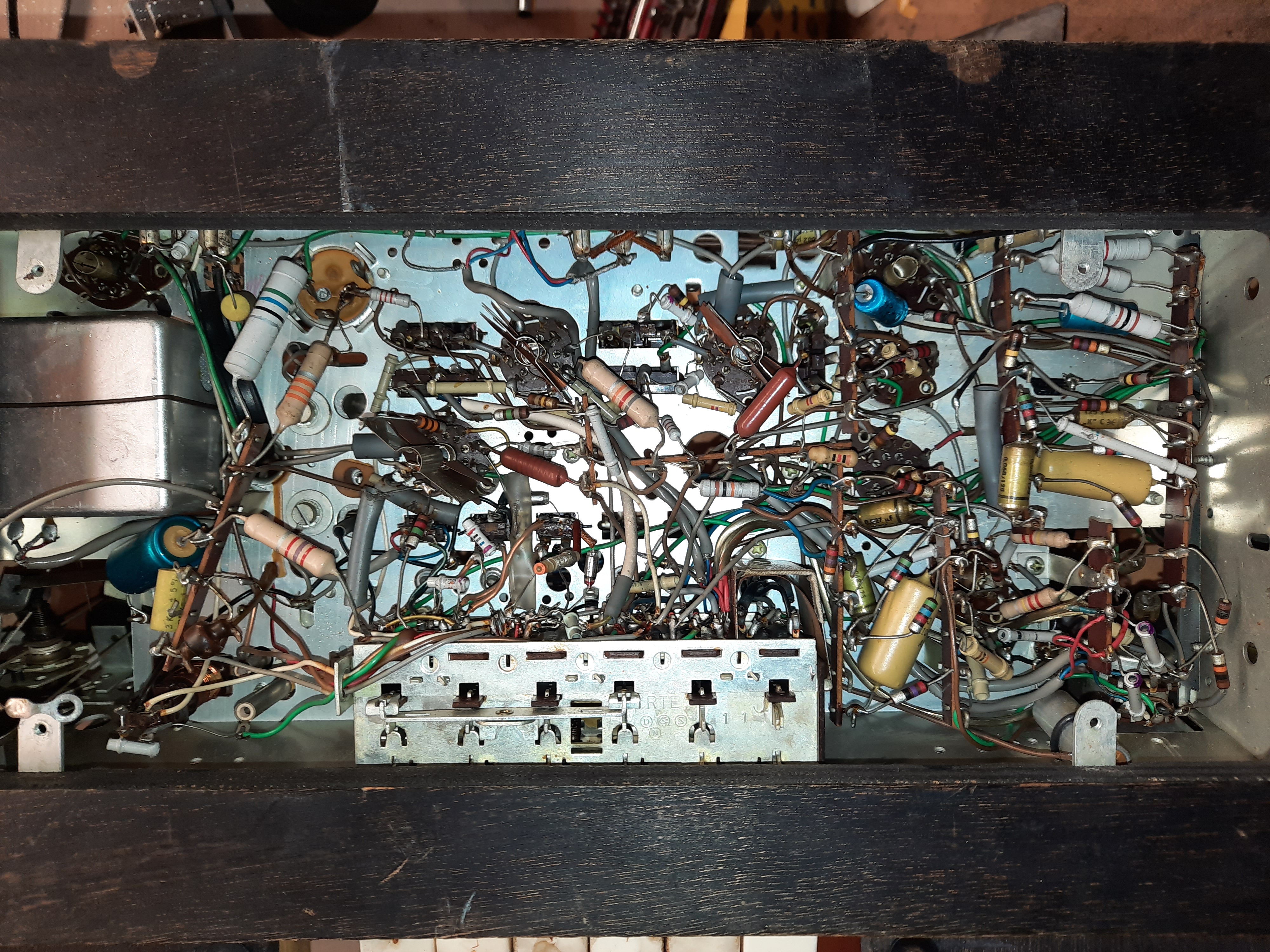

en piece jointe une photo de l ensemble
pour les mesures j ai réussi a localiser B9 est prendre la tension entre R1 et la borne 3 de b9: 200v dc lorsque le poste fonctionne puis zéro lorsqu il ce coupe
j ai également pris entre les borne 1 et 7 de B9 j ai 415V ac que le poste fonctionne ou pas
pas réussi a localiser +2 +3 je ne vois pas les condo
sur le transfo lors de coupure les tensions sont toujours pressente sur chacun des enroulements
| |
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 18:49 sta |
|

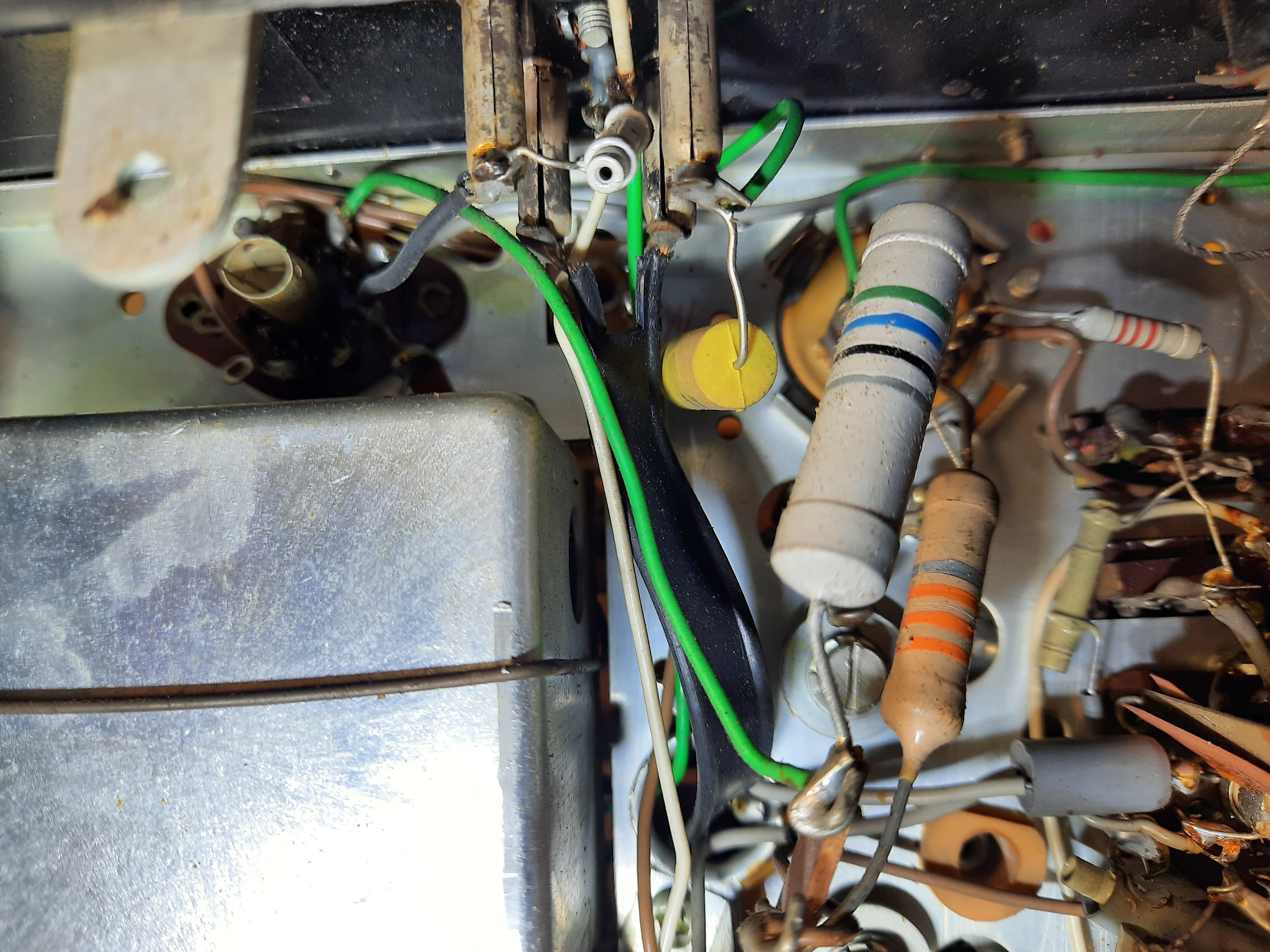

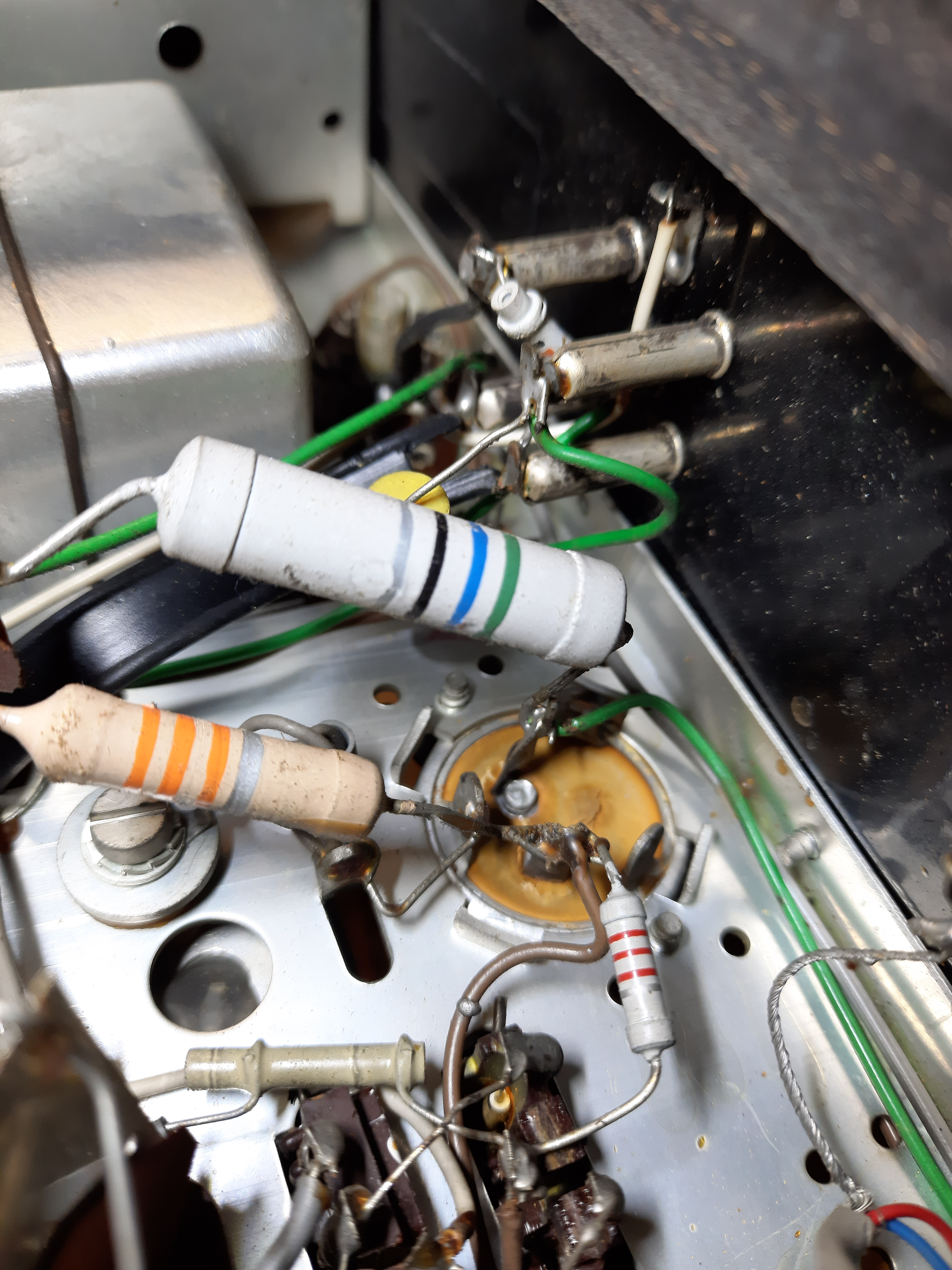

sur cette photo
on voit B9 en haut a gauche , je perd la tension sur le fils vert borne 3
| |
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 18:51 sta |
|

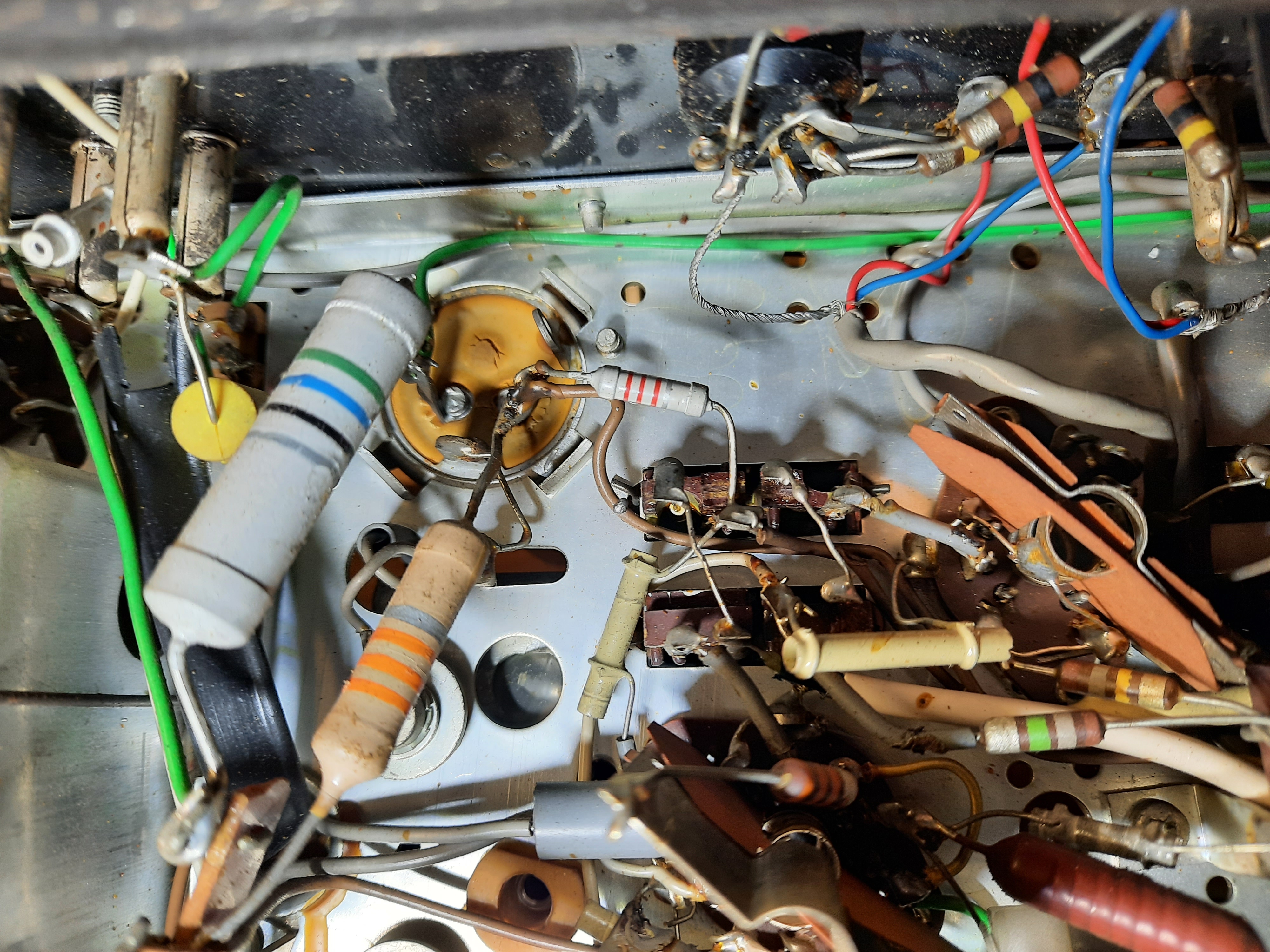

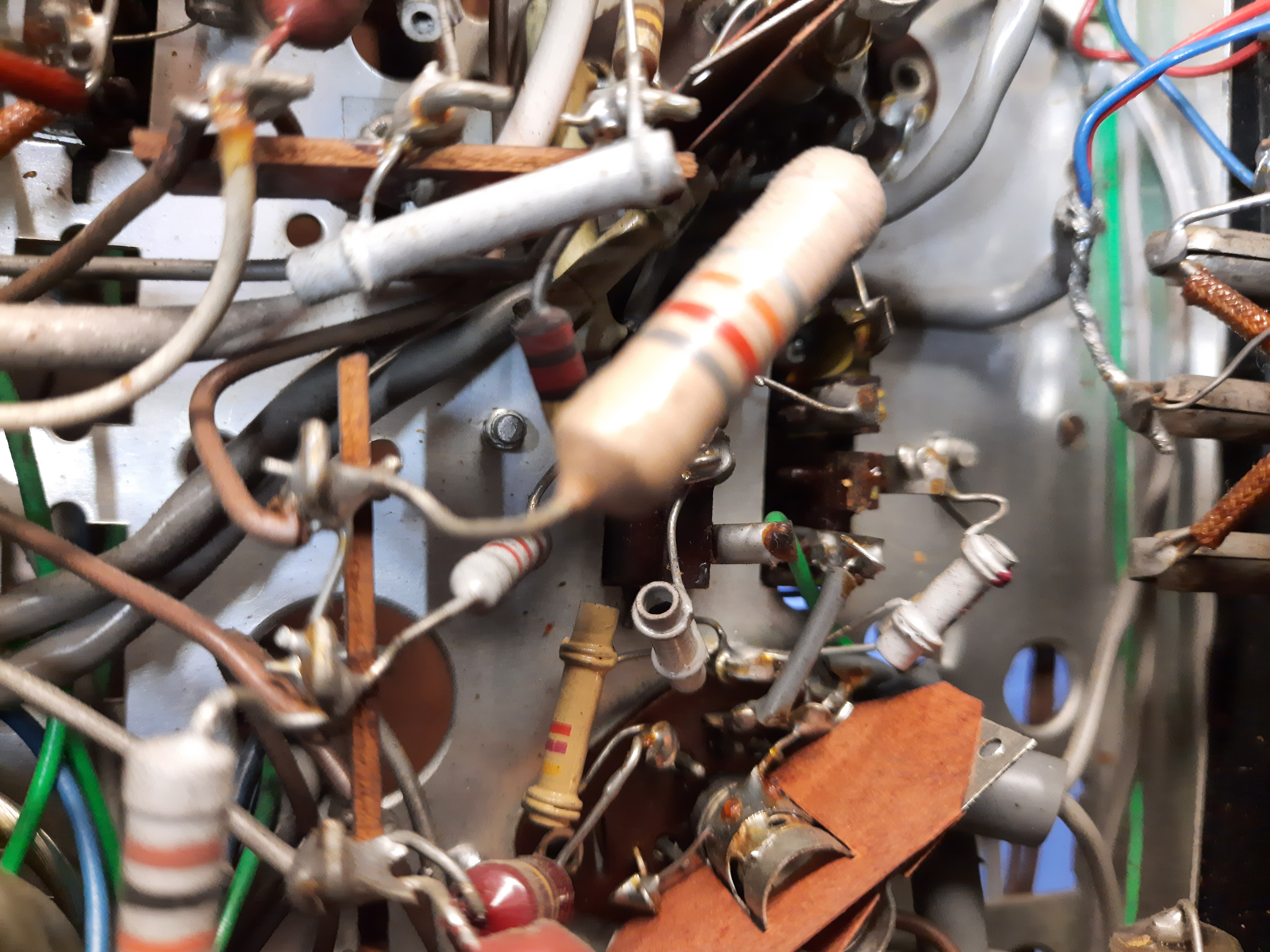

et la pour moi R1 la résistance grise et en dessous C1
| |
|
| Sujet : philips b5x14a Nouveau | De provence Le 05-10-2020 à 19:06 sta |
|
re
a suspecter R1 56 ohms C résistances avec
sertissage ont tendance a ce dessertir mais pas
toujours visible MÈME EN APPARENCE NICKEL
donc consoler bie cette R1 ou carrément la remplacer
et remplacer le gros condo que ont vois qui a un fond jaune (suspect)
et revoir les soudures sur ce condo coté droit sur l'image
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 05-10-2020 à 19:15 sta |
|
re
je vous suggéré de remplacer C 66 , 10 A 47 NF en 630 volt
et C 84 le 160 µf en 63 volt ne vous trompé pas en le remplacent
le plus + vers la cathode ''regardez le schémas pour vous orienté''
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 19:28 sta |
|
juste une question: si c est elle qui est cause pourquoi je n ai la tension sur la sortie 3 de B9

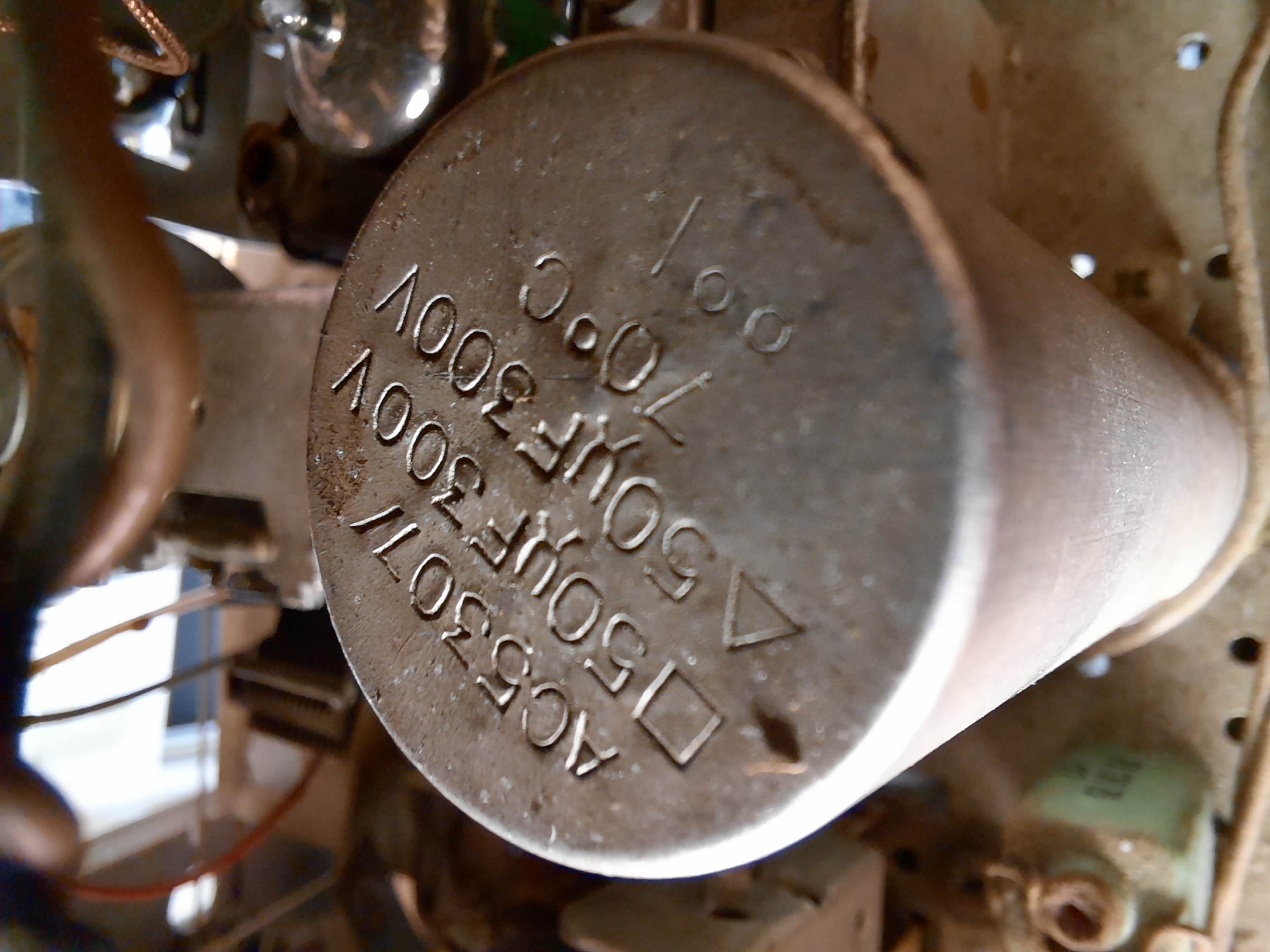

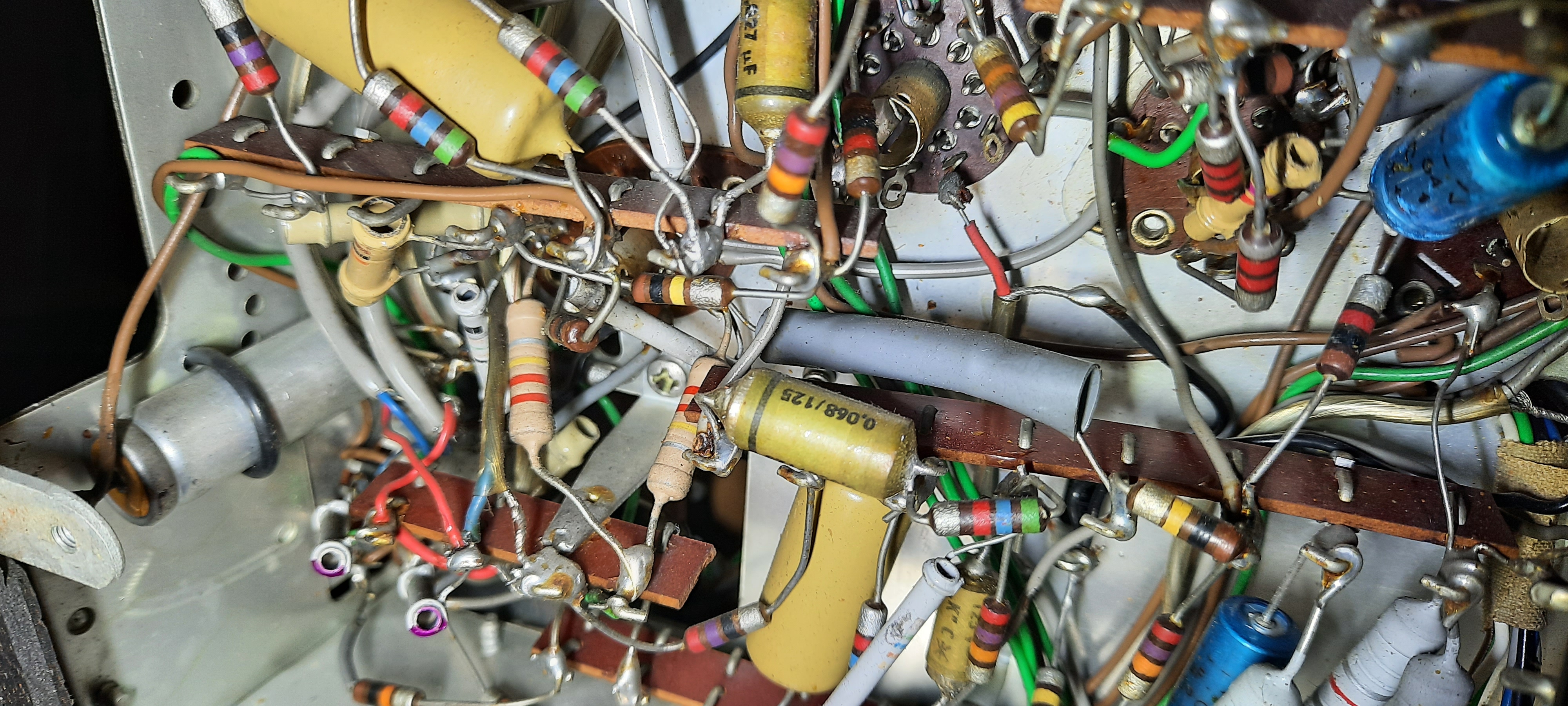

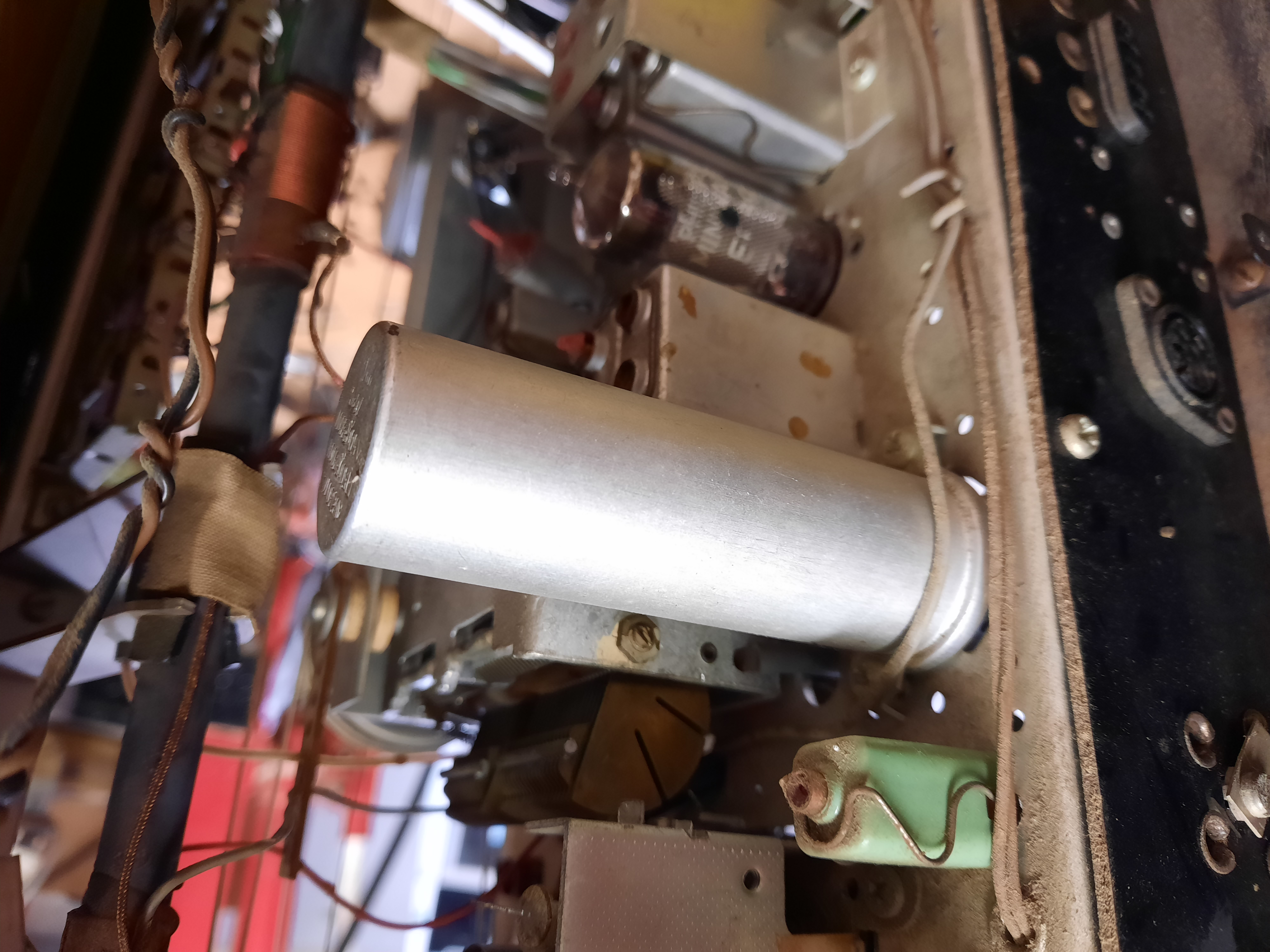

ci joint le condensateur en question
| |
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 20:07 sta |
|
je ne pense pas me lancer dans le remplacement des condensateurs déjà je ne trouve pas c2 et c3 si je pars de c1 je vois 2 résistance et un fils marron , si je suis le fils marron je trouve d autre résistance a moins que je me trompe , j ai mis les photos
peu être un passionné dans le 82 ?
| |
|
| Sujet : philips b5x14a Nouveau | De provence Le 05-10-2020 à 20:52 sta |
|
re
je ne comprend pas bien la question
reformule la ,
''''si c est elle qui est cause pourquoi je n ai la tension sur la sortie 3 de B9''''
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 21:12 sta |
|
lorsque le poste se coupe je ne retrouve plus la tension de 200v a la borne 3 de B9
si R1 est défectueuse ou meme C1 , la tension en 3 de b9 dois t elle être présente ?
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 05-10-2020 à 21:28 sta |
|
re
ok compris si il n'y a plus de tension sur
la borne 3 = cathode de B9 =EZ 80
ou les broches du support y a problème contrôle le support
ou B9 = EZ 80 est nase ,
|
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 05-10-2020 à 21:32 sta |
|
''lorsque le poste se coupe je ne retrouve plus la tension de 200v a la borne 3 de B9
si R1 est défectueuse ou meme C1 , la tension en 3 de b9 dois t elle être présente ? ''
Si R1 se coupe, la cathode de la EZ80 (borne 3 de B9) est en l'air; donc, c'est logique qu'il n'y ait plus de tension!
Si C1 était défectueux, fuite importante ou CC (ou en passe de l'être), ça fumerait! Et là, vous risquez de détruire B9 et le transfo!
Il y a peut être un mauvais contact intermittent dans le support de B9!
Mais encore une fois, faites attention avec ces mises sous tension car vous risquez de provoquer une panne plus grave que l'actuelle!
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 05-10-2020 à 22:09 sta |
|
D accord merci
Je vais essayer de trouver un électronicien pour remplacer les condensateur
J arrête les mises en marche
|
|
| Sujet : philips b5x14a Nouveau | De michel87 Le 06-10-2020 à 09:28 sta |
|
Bonjour,
Comme écrit plus haut, il y a peut-être un faux contact sur le support.
Avant de remplacer des capas, un simple nettoyage des contacts pourrait lever le doute.
|
|
| Sujet : philips b5x14a Nouveau | De nanar Le 06-10-2020 à 09:42 sta |
|
Ben oui si un composant est mort le poste ne fonctionne pas ! là il fonctionne et il s'éteint donc … mauvais contacts quelque part y compris à l'intérieur d'un tube
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 06-10-2020 à 12:33 sta |
|
alors que faire ?
nettoyant contact fait sur toute les lampes/supports et les interrupteurs pas de changement
le poste coupe de façon aléatoire soit 1 min et des fois rien après 10 min
seul le son et la partie verte de l œil magique disparaît , je l éteint via l interrupteur j attends environs 15s puis si le je rallume il fonctionne a nouveau
merci pour vos conseil
|
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 06-10-2020 à 12:42 sta |
|
''lorsque le poste se coupe je ne retrouve plus la tension de 200v a la borne 3 de B9 ''
Ça fait penser à un mauvais contact qui se produit quelque part suite à un échauffement (normal ou anormal?). Peut-être dans la EZ80? Il faudrait pouvoir la remplacer par une autre, bonne celle-là!
ON5WF
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 06-10-2020 à 13:05 sta |
|
re
''Peut-être dans la EZ80? Il faudrait pouvoir la remplacer''
ou tout simplement essai avec deux diodes juste pour voir
mais je ne sais si Chrismin peut le faire
|
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 06-10-2020 à 16:54 sta |
|
''pour les mesures j ai réussi a localiser B9 est prendre la tension entre R1 et la borne 3 de b9: 200v dc lorsque le poste fonctionne puis zéro lorsqu il ce coupe
j ai également pris entre les borne 1 et 7 de B9 j ai 415V ac que le poste fonctionne ou pas ''
Donc, ça semble clair. C'est soit R1 ou B9 qui est en cause, ou bien les deux!
Le nettoyant contact n'a peut-être pas fait suffisamment d'effet et un nettoyage plus ''énergique'' des broches de B9 et/ou des bornes du support de B9 est peut-être nécessaire!?
Sinon, mettre une 56  (ou une autre de valeur proche) en // sur R1 pour lever le doute sur cette résistance.
Sinon, faire l'essai comme dit ci-dessus par provence, si vous vous sentez capable de le faire.
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 06-10-2020 à 19:41 sta |
|
je vais commander B9 et R1 pour le remplacement pas de soucis
je vous tiens informé de la suite
merci
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 06-10-2020 à 19:50 sta |
|
|
|
| Sujet : philips b5x14a Nouveau | De pointcom Le 06-10-2020 à 20:45 sta |
|

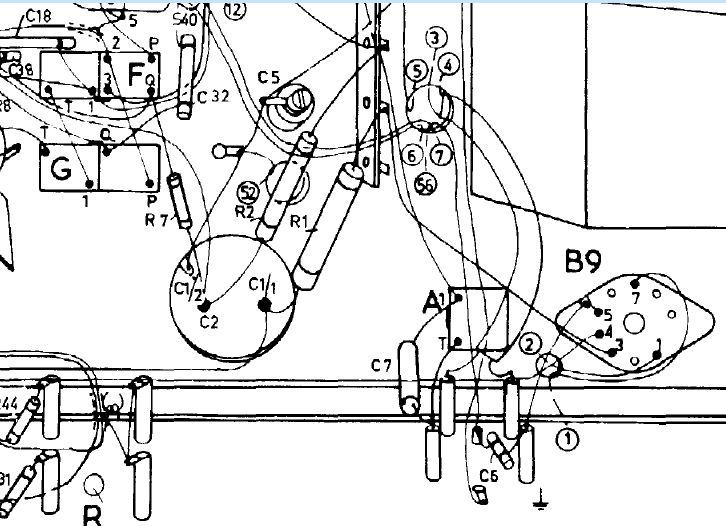

Si on considère que les petites résistances sont des 1/4 W R1 devrait être entre 3 et 5W en fonction de la taille voir extrait
| |
|
| Sujet : philips b5x14a Nouveau | De provence Le 06-10-2020 à 20:52 sta |
|
re
OK pour la R 56 ohms de chez conrad
remplacer aussi le double condo de 2*50 µf
part de condo 47 µf 400 volt
les mettre en dessous comme çà sa dénatura pas
et en déconnectent l’original et comme toujours
ATTENTION au sens de montage respect des polarités
|
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 06-10-2020 à 21:11 sta |
|
56 5 W devraient convenir.
|
|
| Sujet : philips b5x14a Nouveau | De ON5WF Le 06-10-2020 à 21:12 sta |
|
''56 5 W devraient convenir. ''
Lire: une résistance de 56 5 W devrait convenir.
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 06-10-2020 à 21:21 sta |
|
Nickel pour la résistance
pour le condensteur celui la peut convenir
https://www.conrad.fr/p/c…
ou si vous avez une autre suggestion n hésitez pas
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 06-10-2020 à 21:32 sta |
|
re
OK mais deux de 47 ,car C le double condo don
ont parle
si possible aussi C 66 de 10 a 47 nf en 630 volt
il est important dans la stabilité et la sécurité de
la finale (condo de liaison)
|
|
| Sujet : philips b5x14a Nouveau | De crilemans Le 07-10-2020 à 15:10 sta |
|
Bonjour chrismin.
Pour les chimiques de filtrage, j'en prendrais plutôt 2 de 47 µF en 450 V par sécurité.
Bon courage.
crilemans.
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 07-10-2020 à 15:40 sta |
|
re
''j'en prendrais plutôt 2 de 47 µF en 450 V''
j'ai dit 2* 47µf 400 car la tension sortie cathode
n’atteint pas les 250 volt ,mais pourquoi pas rien
ne l'interdit
|
|
| Sujet : philips b5x14a Nouveau | De Pascal0811bis Le 07-10-2020 à 16:12 sta |
|
Bonjour. Pour la résistance R1 de 56 ohms. La valve de redressement est une EZ80 qui redresse au maximum 90 mA.
Selon la loi d'Ohm>>> P=IxIxR ou 0.09X0.09x56= 0.454W. Pas la peine de mettre une résistance de 5W de dissipation.
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 07-10-2020 à 16:35 sta |
|
re
''Selon la loi d'Ohm''
oui ta bien raison Pascal la R actuelle est une 2watt
mais pas grave une 5 watt si tout fonctionne bien ,
le seul problème résiderai uniquement si dans le poste
ce produisez un courts circuit important, une R de 5 watt
de dissipation mettrai plus longtemps a ce rompe et engagerai des risques
pour le transfo d'alim si en plus le fusible de protection primaire ne
ce trouve pas bien calibré
|
|
| Sujet : philips b5x14a Nouveau | De georgesgiralt Le 07-10-2020 à 18:30 sta |
|
Bonsoir,
''Ask Jan First'' a fait refaire en Allemagne des condensateurs à visser comme ceux que nos vieux postes emploient.
Pour en avoir monté plusieurs, ils sont d'excellente qualité et ne déparent pas le poste, ni au dessus ni en dessous ....
Je ne suis en aucun cas lié à cette entreprise, juste un client content...
voir ici :
https://www.die-wuestens.…
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 07-10-2020 à 18:42 sta |
|
Merci a vous
est ce l un d entre vous peu me donner les ref des condensateurs et de la résistance chez Conrad car j ai trouver les lampes dessus et du coup ça limite les frais de port
|
|
| Sujet : philips b5x14a Nouveau | De Pascal0811bis Le 07-10-2020 à 18:57 sta |
|
Tout a fait Provence, une résistance de 2W irait largement. Il ne faut pas trop se fier aux dimensions sur les dessins d'époque pour évaluer la dissipation des résistances. Les seuls solutions tenant la route sont les calculs quand on a un doute sur cela. Comme vous notez, s'il y a un soucis en aval de cette résistance, cela risque de de faire fumer autre chose que celle ci.
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 07-10-2020 à 19:15 sta |
|
j ai localiser c66 c est celui qui est dans une gaine grise , d ailleurs faut il la remettre ?
| |
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 07-10-2020 à 19:29 sta |
|
|
|

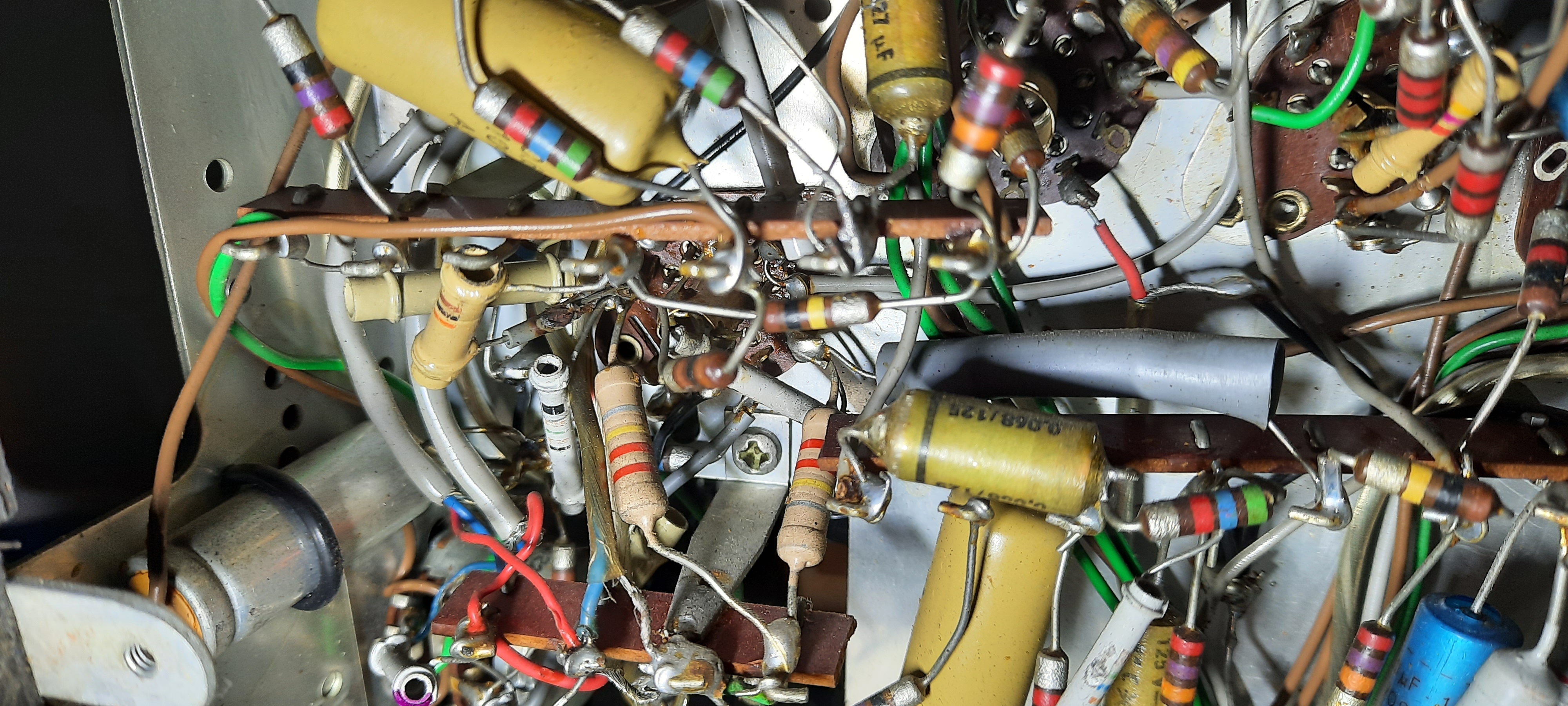

| Sujet : philips b5x14a Nouveau | De provence Le 07-10-2020 à 19:29 sta |
|
|
|
| Sujet : philips b5x14a Nouveau | De provence Le 07-10-2020 à 19:36 sta |
|
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 18-10-2020 à 18:48 sta |
|
bonjour a tous
pièce reçu et j ai commence par le remplacement de B9 et le poste fonctionne sans ce couper , puis j ai remplacer l œil magique et la je vois bien la lumière verte
voila pour l instant reste le son qui n est pas terrible saturation des graves meme a bas volume
je pense remplacer le condensateur c1 et r1
|
|
| Sujet : philips b5x14a Nouveau | De skylab999 Le 22-10-2020 à 18:08 sta |
|
Bonjour
avez vous essayé une autre EZ 80?
si vous en avez une
c'est peut ëtre elle
cordialement
|
|
| Sujet : philips b5x14a Nouveau | De chrismin Le 01-11-2020 à 13:17 sta |
|
skykab99 , c est ce que j ai fait et le poste fonctionne a nouveau

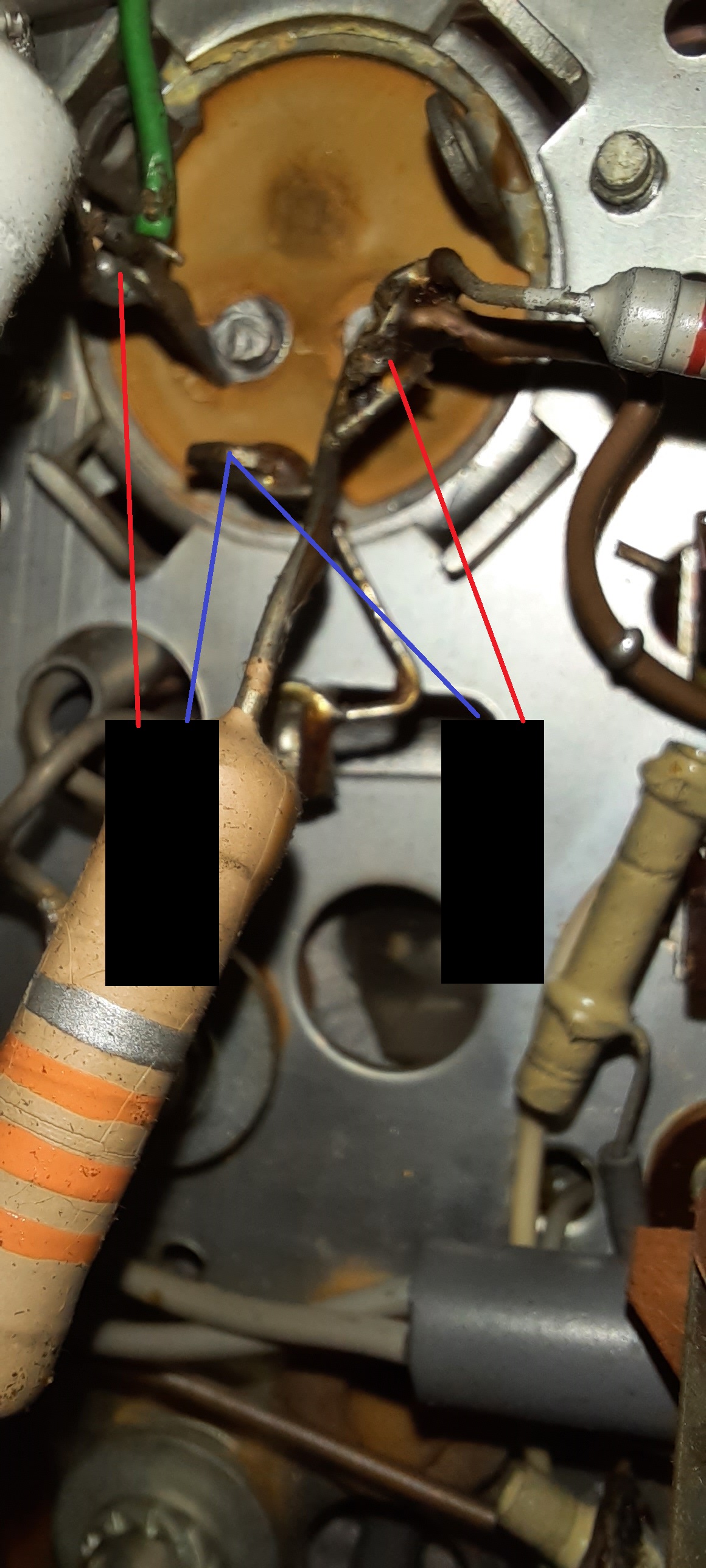

pour le remplacement du double condensateur C1, est ce que la photo avec la représentation du branchement est correct ?
merci
| |
|
| Sujet : philips b5x14a Nouveau | De provence Le 01-11-2020 à 14:34 sta |
|
re
oui représentation correcte
néanmoins contrôle ou remplace
C 66 C67 en 630 volt condo liaison IMPORTANT
C 76 C77 en 630 volt important eux aussi
et aussi les condo de cathode EL84 C84 A et C 84 C en 40 ou 50 volt
|
|
|
>Journaux du site au 22/08/2022 à 10:26
