Sujet : BLOC OREOR N 405 Nouveau De RETRO25  Le 11-06-2019 à 15:00 sta

    Bonjour à tous,
    dans le cadre de la restauration d'un poste à transistor oceanic T 110 , le schéma recueilli sur radiomuseum n'étant pas très net au niveau de certaines connections HF, je suis à la recherche du schéma de connexions du bloc HF ( AM -PO-GO ) ayant pour référence OREOR N 405

    merci d'avance à qui pourrait me dépanner en me fournissant le schéma en quesztion
    bonne journée à tous

    Jean-Bernard


Sujet : BLOC OREOR N 405 Nouveau De RETRO25  Le 11-06-2019 à 15:34 sta

    désolé, je ne puis vous joindre les photos du bloc d'accord , les batteries de mon appareil photo numérique viennent de me lâcher ! temps de rechargement … plusieurs heures !
    merci de votre compréhension
    J.B


Sujet : BLOC OREOR N 405 Nouveau De RETRO25  Le 11-06-2019 à 17:13 sta

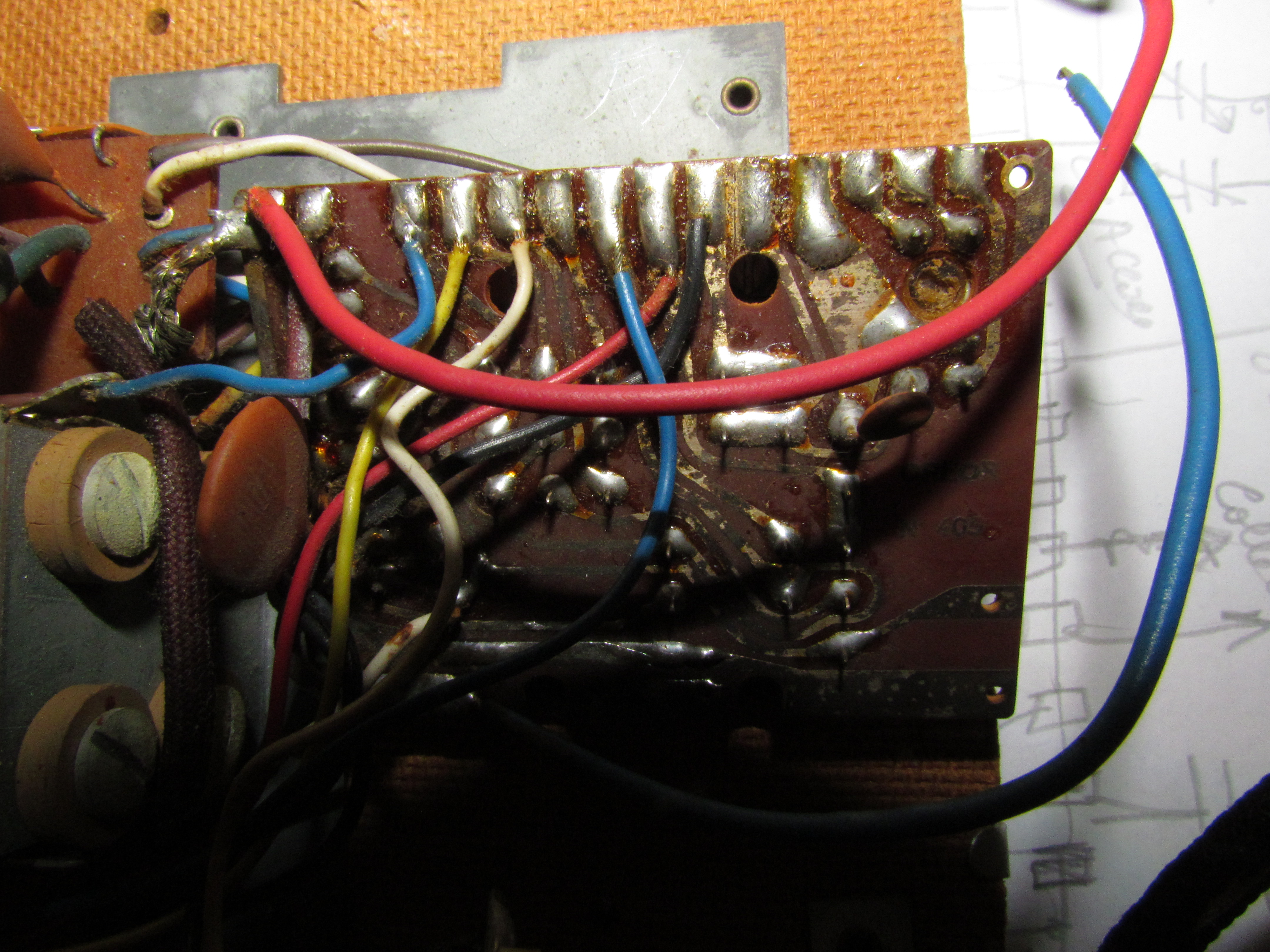

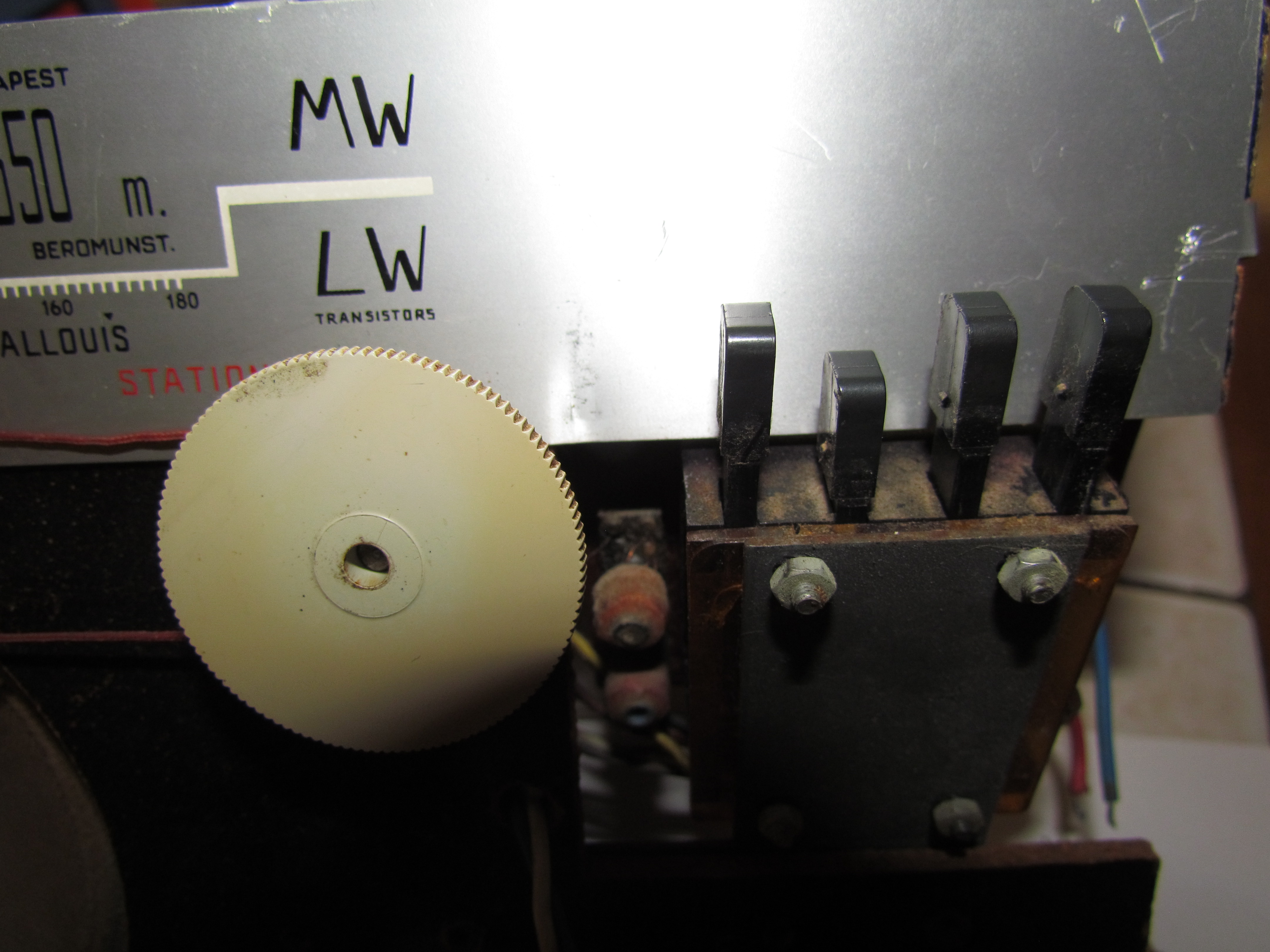

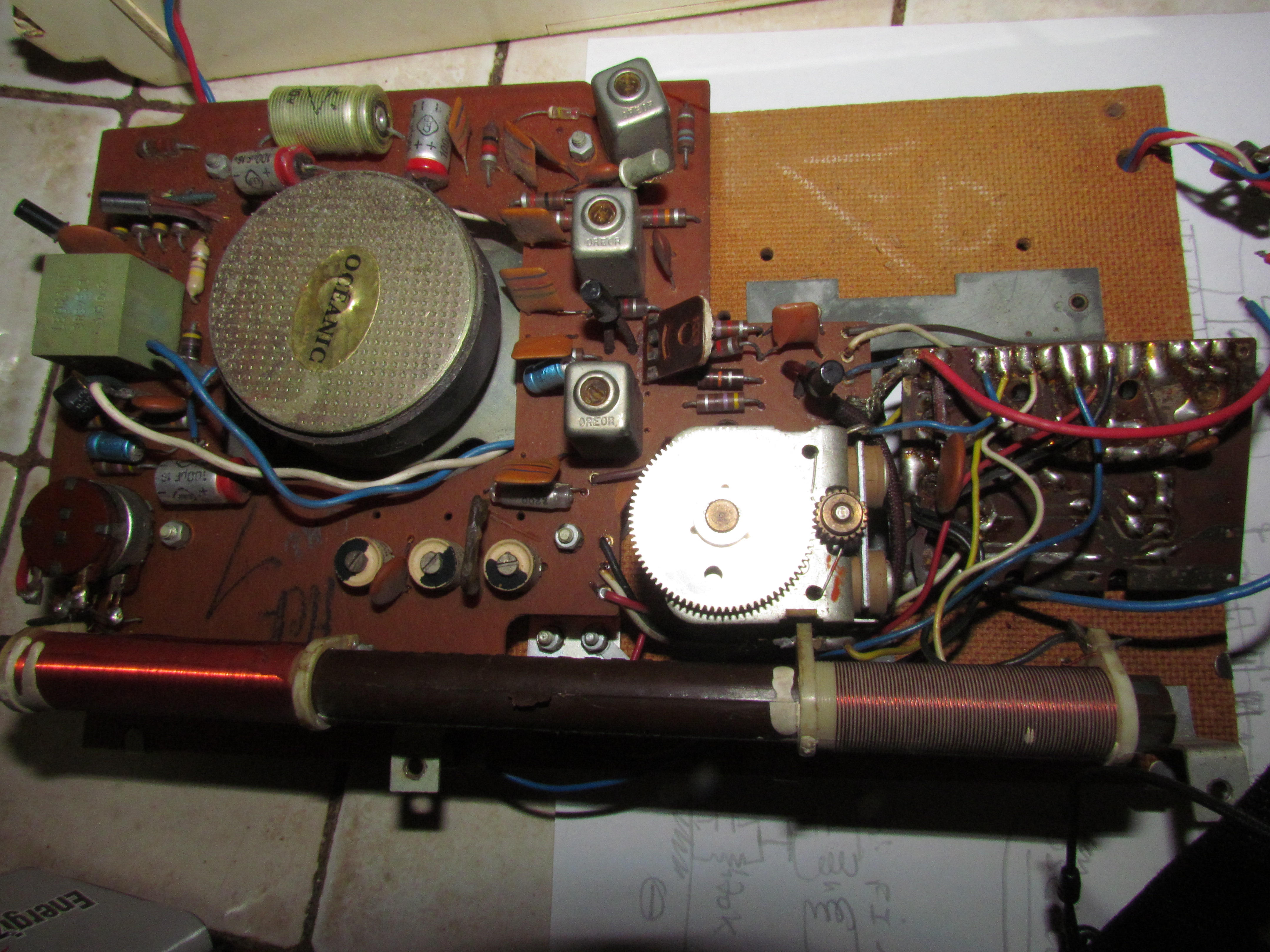

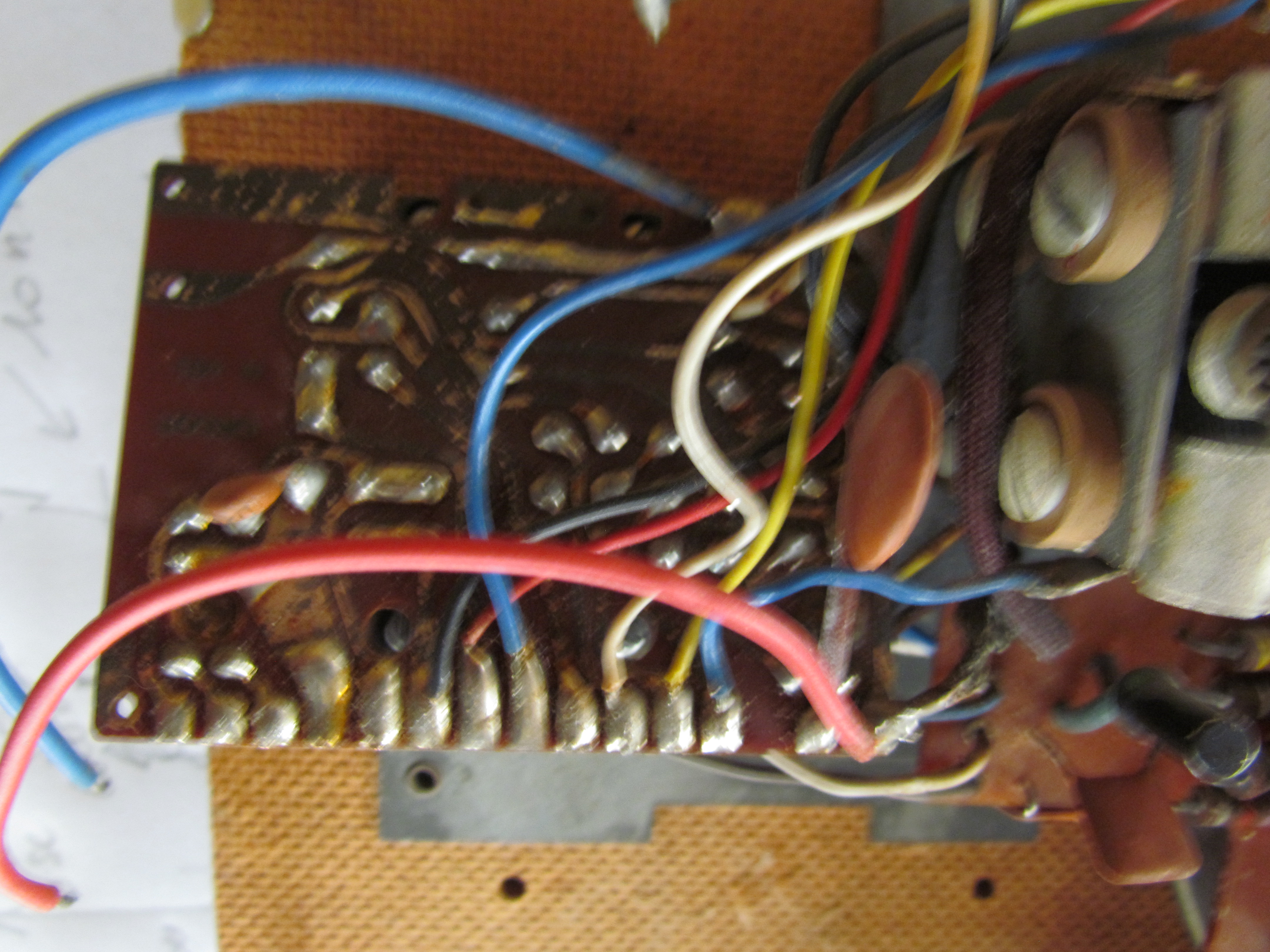

    voici les photos du récepteur et du bloc OREOR en question

    merci de vos réponses
    JB




Sujet : BLOC OREOR N 405 Nouveau De Michel87  Le 11-06-2019 à 17:33 sta


    Bonjour,

    Vu le grand age de l'appareil ( transistor SFT ...), il sera prudent de remplacer les chimiques...


Sujet : BLOC OREOR N 405 Nouveau De RETRO25  Le 11-06-2019 à 18:54 sta

    @ Michel87
    pour les chimiques, ils sont en commande, je suis en rupture de stock avec tout ceux que j'ai remplacés ces derniers temps sur cinq ou six appareils ! j'ai toutefois essayé de brancher le poste à une alim avec limitation de courant . la partie BF fonctionne bien, la F.I également.
    l'oscillateur local fonctionne, on voit une belle sinusoîde à l'oscillo mais, rien lorsque j' injecte de la HF modulée au niveau de la prise antenne. 'silence total dans le H.P .
    Je soupçonne soit le clavier du commutateur de gammes d'ondes, soit une coupure microscopique sur l'une des pistes, soit une soudure sèche …. à moins qu'un petit malin ait déréglé le bloc HF .. à voir .. suite au prochain numéro !

    voilà pourquoi j'aimerais bien avoir le schéma de connexion du bloc HF car j'ignore si quelqu'un y a touché auparavant !

    P.S
    : j' ai relevé la référence sur la platine imprimée du bloc d'accord (côté cuivre) , mais j' ai un doute sur le dernier chiffre 405 ou 408 on voit très mal car les pistes sont encrassées et un peu usées.
    cordiales salutations
    JB
