| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Charly 57 Le 06-06-2019 à 18:45 sta |
|
Bonsoir

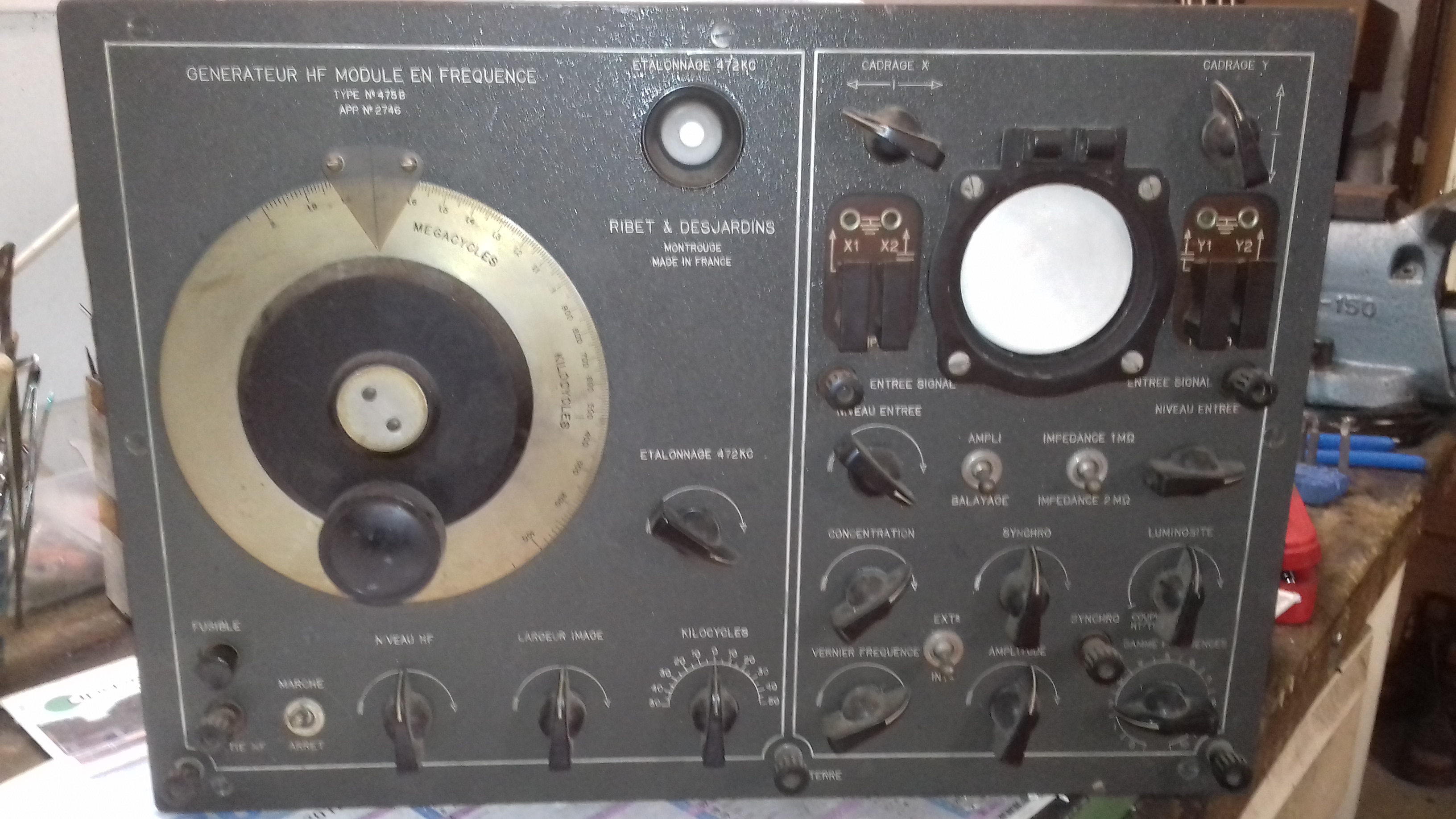

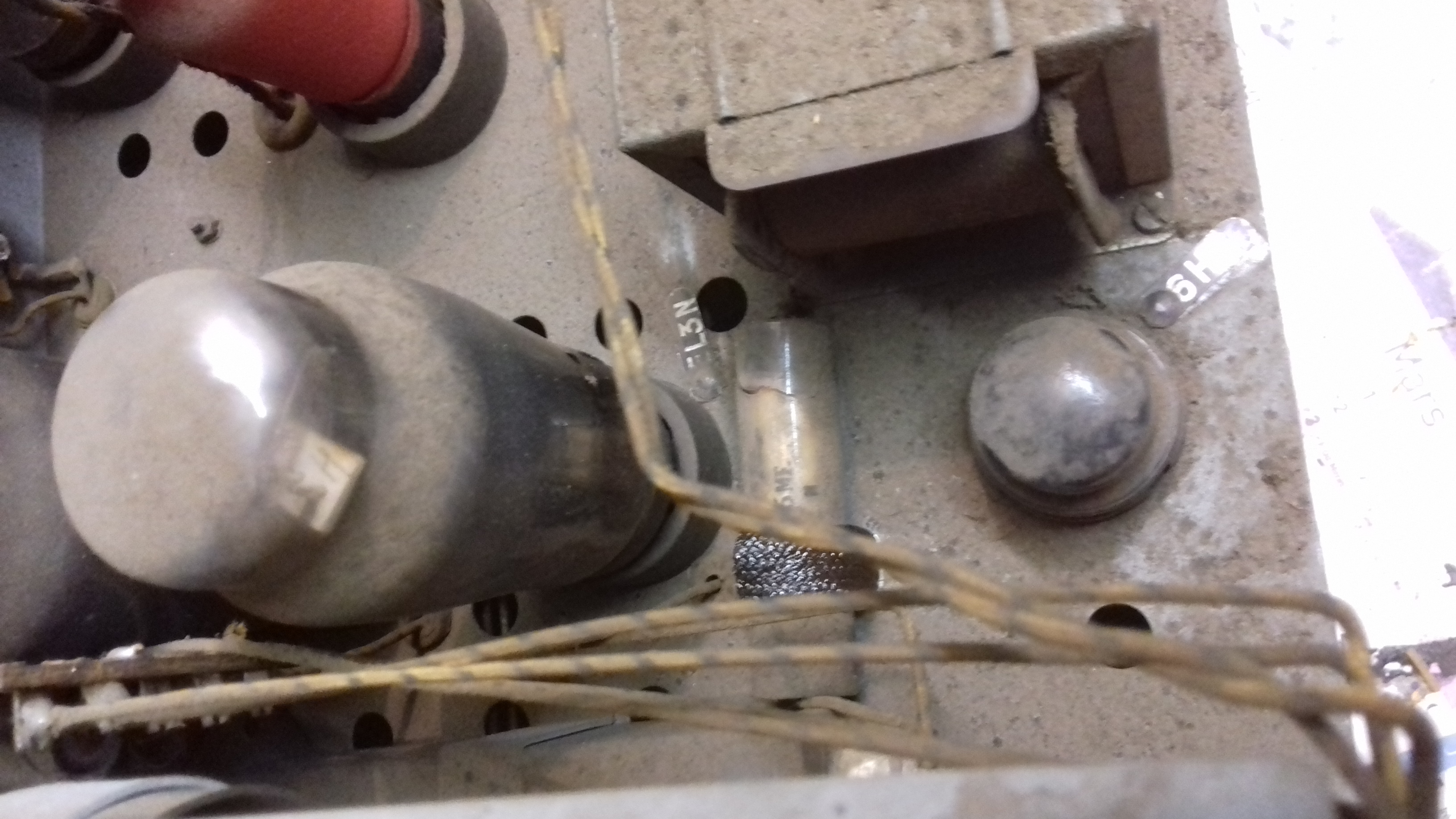

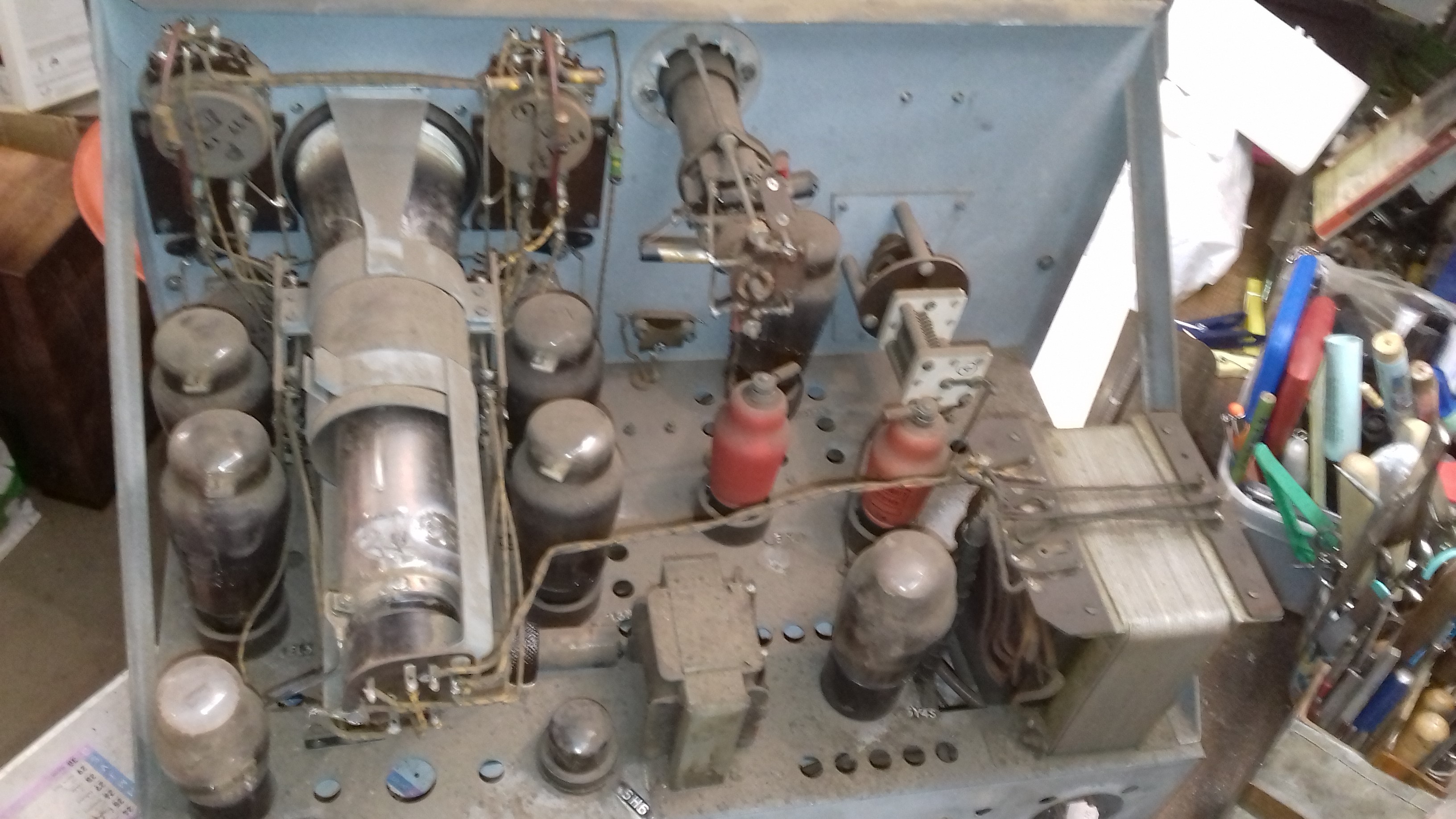

Voici quelques photos si ça vous intéresse.
C'est l'objet dont je parle dans ce sujet
 http://www.tsf-radio.org/…
S'il vous plait, ne me demandez pas de relever le schéma
A bientôt
Charly
| |
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De RETRO25 Le 06-06-2019 à 19:16 sta |
|
@CHARLY 57 Parfait, mais … pourquoi avoir ouvert un autre sujet ?
c'est plus commode pour tout le monde de regrouper toutes les photos se rapportant au même sujet !
cordialement
JB
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Charly 57 Le 08-06-2019 à 12:24 sta |
|
Voici le schéma de l'appareil.
Merci à Crilemans qui me l'a envoyé
| |
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Charly 57 Le 12-06-2019 à 18:05 sta |
|
Bonsoir
J'ai regardé le schéma d'un peu plus prêt et il y a un truc que je ne comprend pas.
Sur le schéma il y a 5 lampes EL3. Quatre d'entre elles ont une arrivée de tension pour chauffer leur filament, mais la 5 eme n'en a pas !!!!
La 5 ème est celle qui se situe dans le coin bas et gauche du schéma. Deux résistances ( R44 et R45 de 50  chacune ) relient les bornes filament à la masse. Je n'y connais pas grand chose, mais je n'ai pas trouvé dans les ''data tubes'' un tel montage.
Y a t il une erreur de dessinateur ??
Merci
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Radiolo Le 12-06-2019 à 18:09 sta |
|
etrange ?
le reste est connecte plaque G1 G2 cathode ?
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Michel87 Le 12-06-2019 à 19:12 sta |
|
Bonsoir,
Le câblage de l'appareil est conforme au schéma?
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Radiolo Le 12-06-2019 à 19:22 sta |
|
a ça cela mérite reflexion……..
a moins que Crilemans s'il a la doc complète ait l'explication du fonctionnement de ce qu'il appellent sur le schéma ''étalon 47 ohms'''' ?
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Charly 57 Le 12-06-2019 à 19:25 sta |
|
C'est pas très net mais cette EL3 est dans un ''encadré'' marqué ''étalon 472'', certainement pour le 472kHz ??
Je ne sais pas si ça aide ...
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Radiolo Le 12-06-2019 à 20:20 sta |
|
effectivement cela a l'air d'etre un 2 que j'avais pris pour
mais tout aussi incomprehensible pour le moment
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De F6CER Le 12-06-2019 à 20:36 sta |
|
Bonsoir
quelques petites précisions :

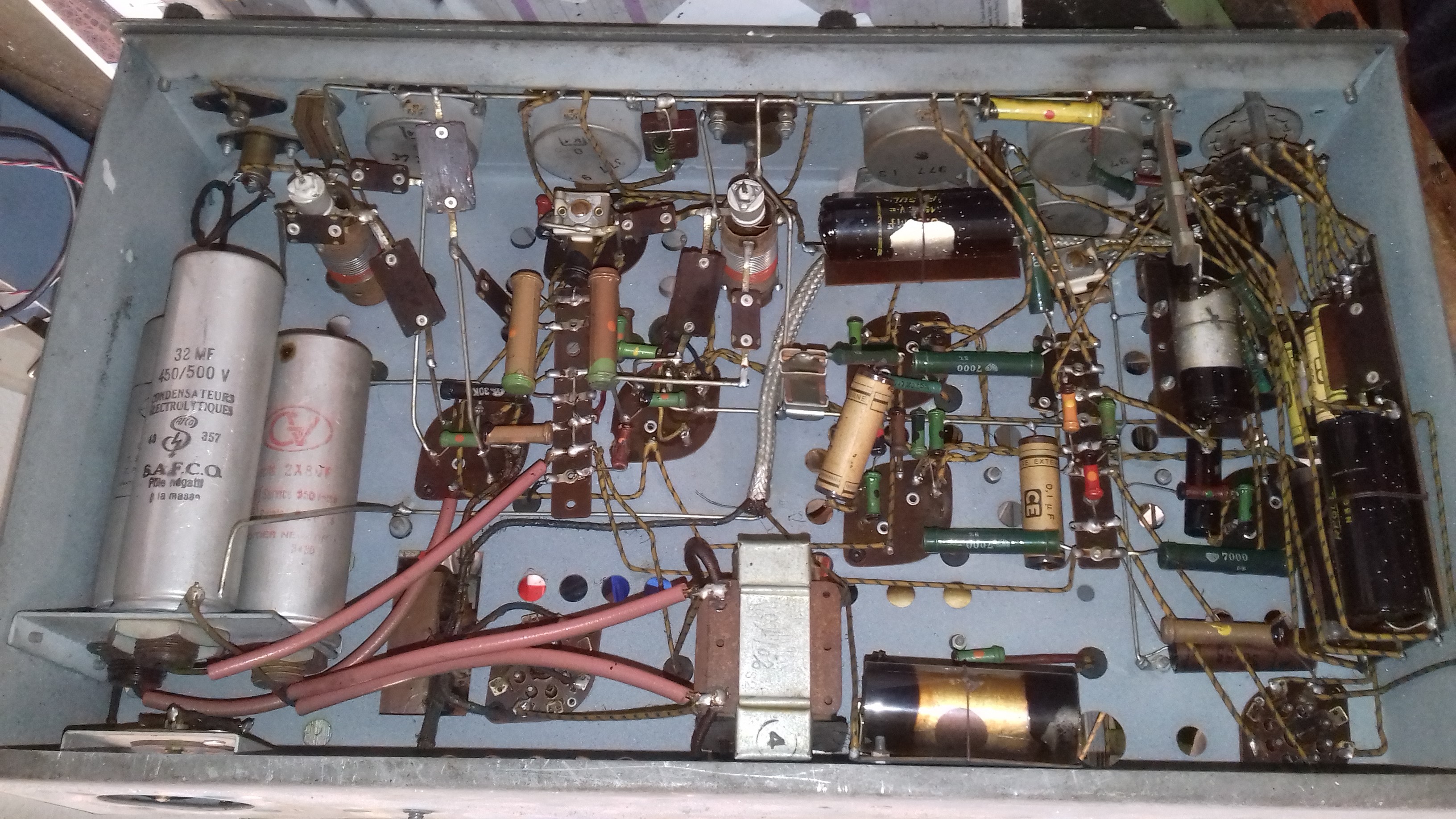

-les deux résistances de 50 ohms font un point milieu filament , il est bien entendu que les filaments de cette EL3 sont connectés à la ligne 6.3V les dessinateurs n'ont pas voulu surcharger le dessin pour une chose aussi évidente , on voit d'ailleurs ce détail de câblage sur la photo du dessous du châssis

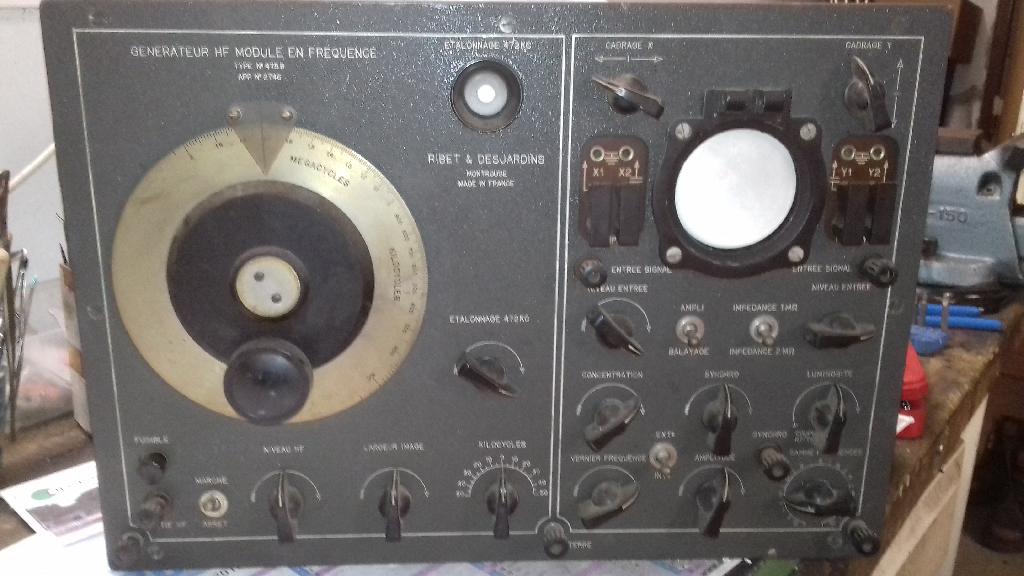

- le fameux encadré ''étalon 472'' n'a rien a voir avec la EL3 !!! il désigne le condensateur variable un peu plus a droite sur le schéma certainement question de place sur le dessin, condensateur qui apparait sur le panneau avant, l'oeil magique est la comme indicateur de battement entre les deux oscillateurs
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De Charly 57 Le 12-06-2019 à 20:58 sta |
|
Merci F6CER pour ces éclaircissements
|
|
| Sujet : Ribet Desjardins 475B wobulateur Nouveau | De crilemans Le 03-07-2019 à 10:15 sta |
|
@Charly 57.
Bonjour.
Je t'ai envoyé un mail lundi pour fixer le jour pour l'enlèvement des 2 appareils Métrix.
Réponse urgente.
A+
crilemans.
|
|
|
