Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 10:56 sta

    bonjour
    J'ai un galvanometre de (0 a300mA), je voudrais l'utiliser en voltmetre et le monter sur une alim HT qui sort 250V en continue,comment l'utiliser en voltmetre pour m'indiquer les 250V.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Phil  Le 13-01-2019 à 11:12 sta

    Peut-être en s'inspirant d'un schéma de multimètre à aiguille...


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 11:25 sta

    Comment faire en utilisant mon propre galva, y'a t'il un shema approprié lequel.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Radiolo  Le 13-01-2019 à 11:46 sta

    quelle est sa sensibilite reelle
    si le cadre ou le bobinage du galva fait réellement 300mA c'est sans espoir……
    photo de l'echelle du galva, les indications tout a fait en bas doivent etre lisibles


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Paul  Le 13-01-2019 à 11:50 sta



Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Michel87  Le 13-01-2019 à 12:00 sta


    Bonjour,

    En effet, les indications en bas du cadran devraient aider.

    Deux possibilités:

    Soit un milliampèremètre basique avec un enroulement direct.

    Soit un voltmètre sur shunt ( le shunt pouvant être extérieur ou intégré dans le boitier )
    Dans ce cas, il y a possibilité de l'utiliser en voltmètre avec un diviseur adapté.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Guy Allo  Le 13-01-2019 à 12:09 sta

    Photo du galva?
    Sans cela ou les caractéristiques complètes du galva l'on ne peut rien dire.
    Bonne journée




Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 12:11 sta

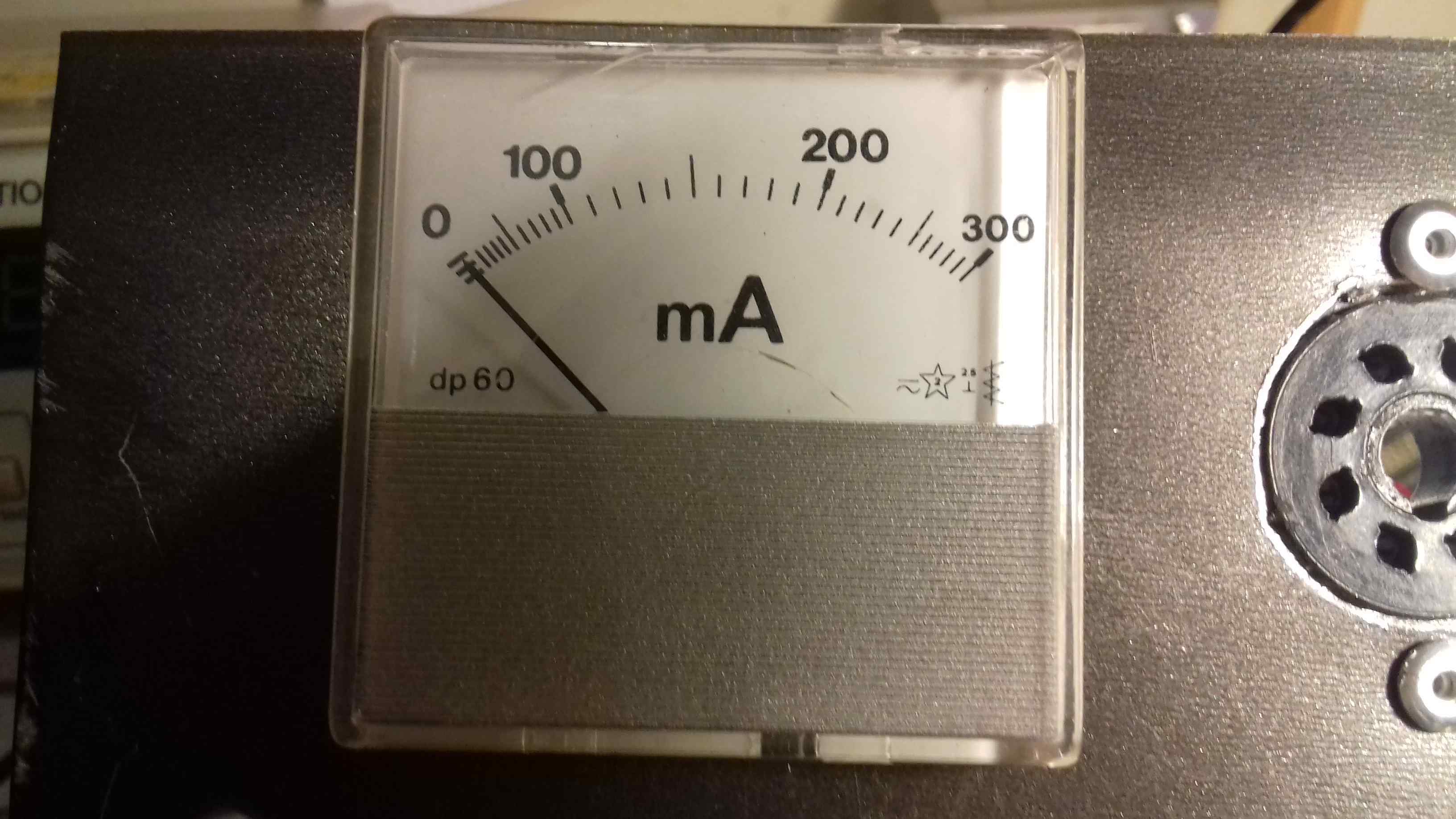

    je joint a tout hasard la photo du galva il n'y a aucune resistance a l'exterieur.




Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De F6FLC  Le 13-01-2019 à 12:18 sta

    Bonjour,

    d'après le symbole, c'est un ferromagnétique
    inutilisable en voltmètre

    Michel...


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 12:28 sta

    ok michel donc je dois faire l'achat d'un autre galva.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 12:42 sta

    cela ne m'arrange pas de me lancer dans un achat, car je pensasi vraiment utiliser ce galva en voltmetre.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Guy Allo  Le 13-01-2019 à 12:47 sta

    Il y a moyen de l'utiliser, mais c'est se compliquer la vie
    Avec un ampli OP, il faut mesurer la tension et délivrer un courant de 300 mA qui traversera le galva pour 300Vdc en entrée.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 13:09 sta

    Sur le TA il est insncrit 200mA / sortie 6,3V/ et( HT= 2x110V altenatif), maxi et la tension a la sortie de mon alim continue filtré et stabiliser, est de 250V environ . Si je tire 100mA a 150mA ou moins de l'alim pour alimenter un recepteur radio a lampes se sera tout. a mon avis y'a certainement une solution.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Radiolo  Le 13-01-2019 à 13:36 sta

    on va faire le calcul pour vous monter que l'on arrive a le faire mais la dissipation …..
    votre alim DC est donc de 250V
    on va transformer votre milliamperemetre en voltmetre

    on va considerer qu'i presente une resistnce internde 10 ohms ( chose tout a fait probable)
    pour qu'il devie a plein echelle en mesurant 300V DC il faut qu'il circule dans l'appareil un courant de 300mA ou 0.3 A
    pour le transformer en voltmetre il fau mettre en serie avec l'appareil une resistance de valeur R
    on ecrit l'equation de la maille de mesure
    soit les chutes de tensions sous 300mA doivent etre egales a la tension appiquée
    300V = R * 0.3 A + 10 ohms* 0.3 A
    on resoud l'equation pour en tirer la valeur de R

    R * 0.3 = 300 - 10 * 0.30
    R *0.3 = 300 - 3
    R* 0.3 = 297
    R= 297/0.3 = 990 ohm
    calculons maintenant la puissance dissipée par cette resistance
    297 V a ses bornes, un courant de 0.3 A circulant dedans
    P = U * I = 297 * 0.3 = 89W on arrive donc a un radiateur electrique…….
    qui en plus depasse largement les capacités de votre alimentation prevue pour debiter au max 200mA c'est ecrit su le transfo
    votre appareil est prevu pour etre un amperemetre pas un voltmetre


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De billy37  Le 13-01-2019 à 14:02 sta

    OK Puis je au moins utiliser mon galva en amperemetre en le connectant directement en serie entre l'alim et mon recepteur radio , ca ne devrais poser auun probleme. d'autant plus que le tension reste toujouirs de 250V.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De bthiry  Le 13-01-2019 à 14:32 sta

    aucun problème pour cette utilisation.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Radiolo  Le 13-01-2019 à 14:50 sta

    avec l'avantage que cet appareil peut etre ( s'il est bien conçu avec les bons matériaux : pas de remanence magnetique) utilisé aussi bien en continu qu'en alternatif.

    mais il serait bon de le verifier

    Pour cela le faire devier mi course avec une alim a courant continu ( une basse tension suffit)
    noter la valeur de courant qu'annonce l'alimentation.
    le faire devier a fond quelques minutes ( champ magnetique maximal)
    arreter.
    permuter les fils raccordant l'appareil a l'alimentation
    amener l'aiguille de l'appareil a mi course comme précédemment.
    lire le courant debité par l'alimentation, il ne doit pas y avoir plus de +/- 2.5% d'ecart avec la pemiere mesure.
    Si l'erreur est plus grande, cet appareil est a reserver exclusivement au courant alternatif car ses pieces polaires ne sont pas en fer doux et presentent une aimantation remanente qui nuit a son fonctionnement en courant continu.


Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De Michel87  Le 13-01-2019 à 17:59 sta


    Bonjour,

    Petit rappel sur ce type d'appareils.

 Fichier
.PDF



Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De julienbeta  Le 13-01-2019 à 20:12 sta



Sujet : galvanometre 0 a 300mA en voltmetre Nouveau De julienbeta  Le 13-01-2019 à 20:20 sta

    mais que pour l'alternatif
