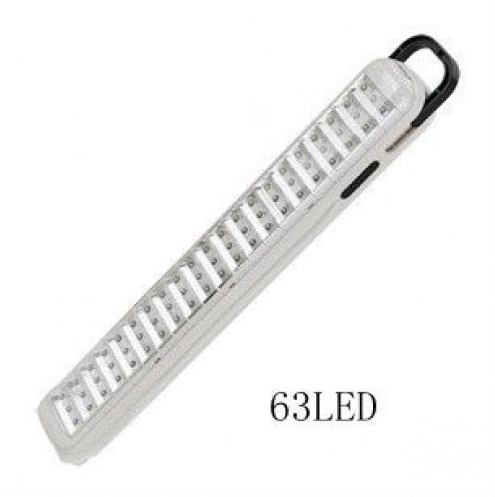

Sujet : Luminaire de l’Empire du Milieu avec 63 laides Nouveau De jackoe  Le 14-11-2018 à 18:13 sta

    Bonsoir.
    J’ai ce machin qui a fourni de la lumière pendant un certain temps mais qui panouille aujourd’hui.
    J’ai le vague doute que l’ingénieur ou l’ingénieuse c’est planté dans ses calculs…
    Quand je le connecte au secteur pour recharger ses accus, une forte odeur de composant en cours de combustion se propage jusqu’à mes narines !
    J’ai ouvert le bestiau et constaté qu’une résistance (?) au bien chauffé (voir foto).
    Est-ce que quelqu’un(e) possède un tel appareil et pourrait me conseiller une intervention bénéfique ?
    Bisoux à vous !

 Fichier
.PNG



Sujet : Luminaire de l’Empire du Milieu avec 63 laides Nouveau De Michel87  Le 14-11-2018 à 19:05 sta


    Bonsoir,

    De ce qu'on voit sur la photo du module, il semble n'y avoir que des composants passifs.

    Rien de l'autre côté du circuit imprimé?



Sujet : LED 716 Schéma ? Nouveau De Schoser  Le 14-11-2018 à 19:17 sta

    Bonsoir,

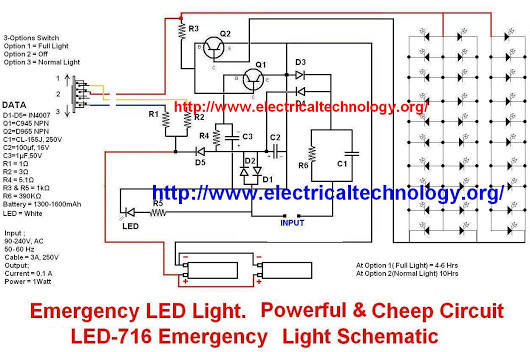

    Ci-joint le Schéma du LED 716 ?
    Bon Dépannage...

    Amicalement,




Sujet : LED 716 Schéma ? Nouveau De Pascal  Le 14-11-2018 à 22:47 sta

    Bonsoir. R2 semble aussi assez fatiguée.


Sujet : LED 716 Schéma ? Nouveau De F6FLC  Le 15-11-2018 à 00:43 sta

    Bonjour,

    que des composants passifs ?
    moi j'y vois deux transistors, un en petit boitier et un en TO-220
    devant les deux fils noirs

    Michel...


Sujet : LED 716 Schéma ? Nouveau De julienbeta  Le 15-11-2018 à 09:05 sta

    Bonjour
    dans quel état est la batterie ? (nombre de cellules et tension par cellule en mode décharge par exemple)
    bien que ce soit R6 qui soit en série lors de la charge
    Julien


Sujet : LED 716 Schéma ? Nouveau De Michel87  Le 15-11-2018 à 09:48 sta


    Bonjour,

    Exact. Pas vus, les deux transistors. Une visite chez l'ophtalmo s'impose.



Sujet : LED 716 Schéma ? Nouveau De crilemans  Le 15-11-2018 à 10:38 sta

    Salut Michel87.

    Dépêche-toi de prendre rendez-vous.

    Exemple pour ma part : premier rendez-vous fin avril, repoussé 3 fois et attendu
    le 26 novembre. 7 mois, chapeau !!!


    crilemans.


Sujet : LED 716 Schéma ? Nouveau De Michel87  Le 15-11-2018 à 13:14 sta


    Bonjour,

    Dans le Limousin, six mois, pas mieux...

    Et on continue à former 150 ophtalmos par an pour 250 départs à la retraite.
    C'est vrai que nos gouvernants ne pouvaient pas prévoir que le baby boom aurait besoin de lunettes soixante ans plus tard.

    Bon, je suis parti dans le hors sujet.
    Quoique, si mes lunettes avaient été adaptées, j'aurai vu ces deux transistors...


Sujet : LED 716 Schéma ? Nouveau De stockfish  Le 15-11-2018 à 16:57 sta

    Pas sûr que ce soient les gouvernants en cause. Les toubibs en place sont eux-mêmes extrèmement favorables au numerus clausus des facs de médecine. Faudrait pas qu'ils aient trop de concurrence ...


Sujet : LED 716 Schéma ? Nouveau De jackoe  Le 15-11-2018 à 18:04 sta

    J'ai ophtalmo le 27 ! à priori, va falloir que je change les verres, j'y vois flou un peu loin et je ne vous parle même pas (mais quand même) la nuit...
    Sinon, le bidule est relié au secteur et la chute de tension est assurée (?) par le gros condensateur marron avec sans doute une résistance en //
    Faut que je relève le schéma


Sujet : LED 716 Schéma ? Nouveau De Louis74  Le 15-11-2018 à 19:56 sta

    Les deux transistors sont en haut à gauche du print.

    Bonne soirée,

    L.


Sujet : LED 716 Schéma ? Nouveau De Philippe Girard  Le 15-11-2018 à 20:02 sta

    Yeahh...I've got them....!


Sujet : LED 716 Schéma ? Nouveau De F6FLC  Le 16-11-2018 à 00:37 sta

    Bonjour,

    encore un client pour l'ophtalmo
    déjà répondu plus haut

    Michel...


Sujet : LED 716 Schéma ? Nouveau De jackoe  Le 16-11-2018 à 16:45 sta

    c'est quoi un ''print''


Sujet : LED 716 Schéma ? Nouveau De Michel87  Le 16-11-2018 à 16:58 sta


    Bonjour,

    '' Print '' = circuit imprimé ?

    Si c'est cela, je ne connaissais pas cette appellation.


Sujet : LED 716 Schéma ? Nouveau De F6CER  Le 16-11-2018 à 17:43 sta

    Bonjour
    Dans l’industrie, on appelle surtout ça un cuivre


Sujet : LED 716 Schéma ? Nouveau De Louis74  Le 17-11-2018 à 14:55 sta

    Pas là où j'ai bossé ; on parlait de print ou de PCB (= printed circuit board).
    C'était il y a quelques années.

    L.


Sujet : LED 716 Schéma ? Nouveau De Michel87  Le 17-11-2018 à 15:27 sta


    Bonjour,

    Dans les années 80, on appelait ça un CI pour '' circuit imprimé '', ne pas confondre avec CI pour ''circuit intégré ''

    Chez nous le '' PCB '' était l'isolant diélectrique utilisé dans les condensateurs et les transfos de puissance, produit appelé parfois '' pyralène''. Rien à voir...

    Comme quoi chaque entreprise utilise un jargon maison...

    Sur ce forum, Jacques avait évoqué les termes propres à la TSF dans son glossaire patoisant.


Sujet : LED 716 Schéma ? Nouveau De F1SPI  Le 17-11-2018 à 17:05 sta

    Re

    PCB : printed circuit board.


Sujet : LED 716 Schéma ? Nouveau De Schoser  Le 17-11-2018 à 20:52 sta

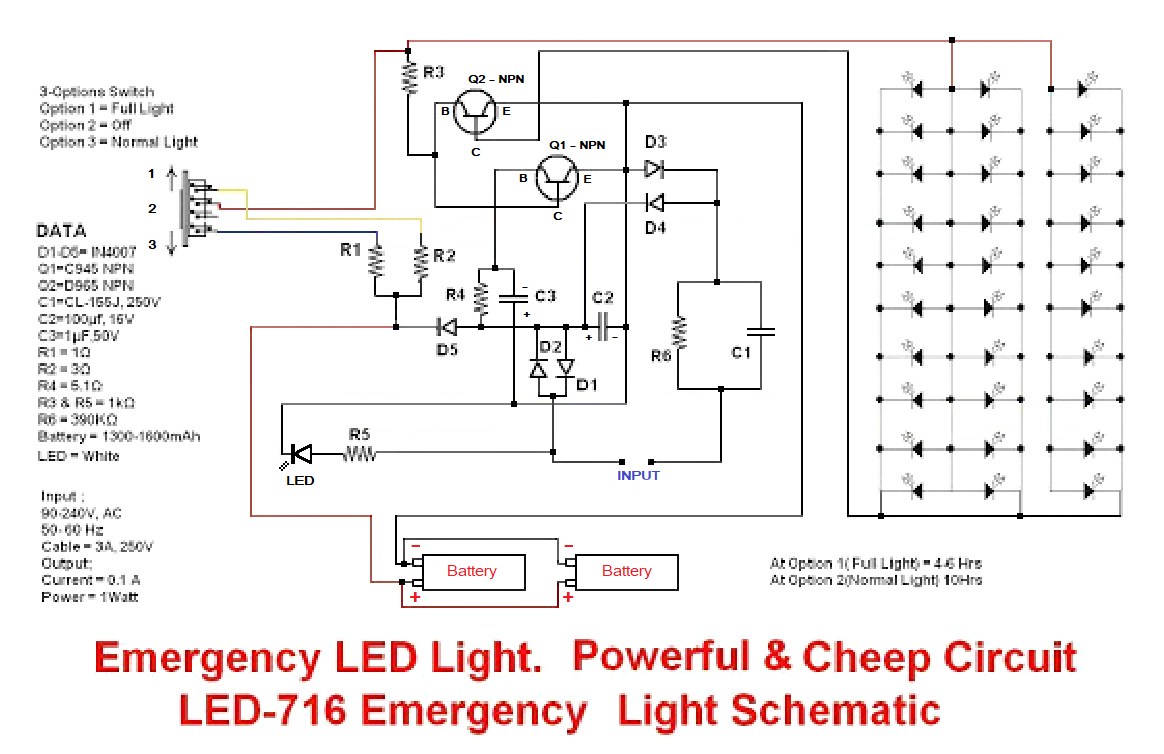

    Bonsoir jackoe,

    Ci-joint un Schéma de taille (plus lisible)
    Bon Dépannage...

    Amicalement,

 Fichier
.PNG



Sujet : LED 716 Schéma ? Nouveau De Radiolo  Le 17-11-2018 à 22:02 sta

    brochage des transistors pour le moins curieux …..pour tromper l'ennemi ?


Sujet : LED 716 Schéma ? Nouveau De pointcom  Le 18-11-2018 à 07:37 sta

    ???

    Je ne comprends pas le fonctionnement, en particulier le commutateur à 3 positions, je pense que ce schéma est faut.



Sujet : LED 716 Schéma ? Nouveau De jackoe  Le 18-11-2018 à 11:19 sta

    Bonjour.
    Merci à tous de vous être penchés sur ce bidule !
    Arrêtez les frais : les accus sont morts (0,27V...).
    Je pense équiper ce luminaire d’un jack et alimenter les leds avec une alim TBT « normale » sans accu…
    Sinon, je trouve curieux que sur le schéma les accus soient reliés en //. N’est-il pas ?


Sujet : LED 716 Schéma ? Nouveau De Radiolo  Le 18-11-2018 à 11:26 sta

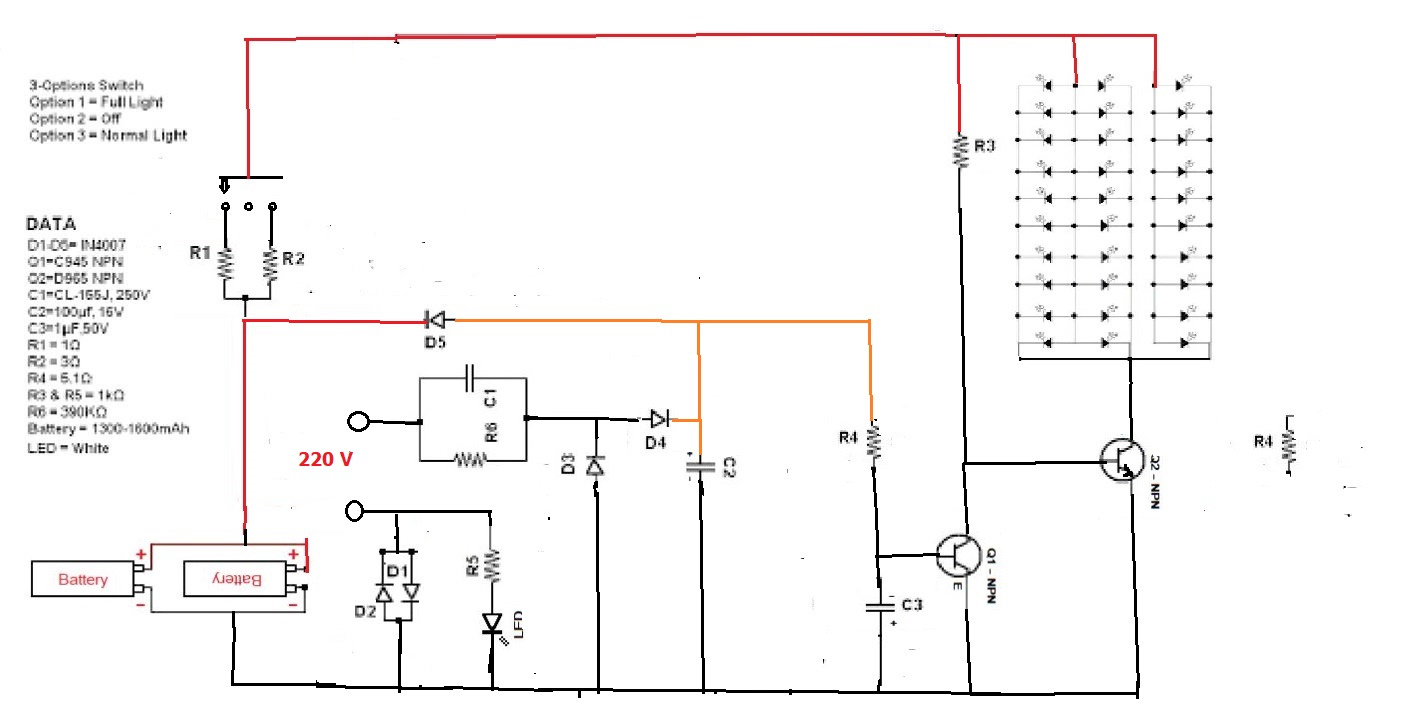

    en etudiant le truc j'en ai tire cela , cela vaut ce que ça vaut mais ce schema doit fonctionner
    le commutateur probalement comme ça
    une truffe ? sur D1 D2 qui doivent amon avis retourner a la masse et qui sont probablement des zeners
    les totors remis dans le bon sens servent a eteindre la lampe quand on la met en charge ou permettent de faire fonctionner la lampe en mode eclairage de secours qui s'allume en cas de disparition du secteur


Sujet : LED 716 Schéma ? Nouveau De Radiolo  Le 18-11-2018 à 11:27 sta

    M...le schema pas passé




Sujet : LED 716 Schéma ? Nouveau De Schoser  Le 18-11-2018 à 22:20 sta

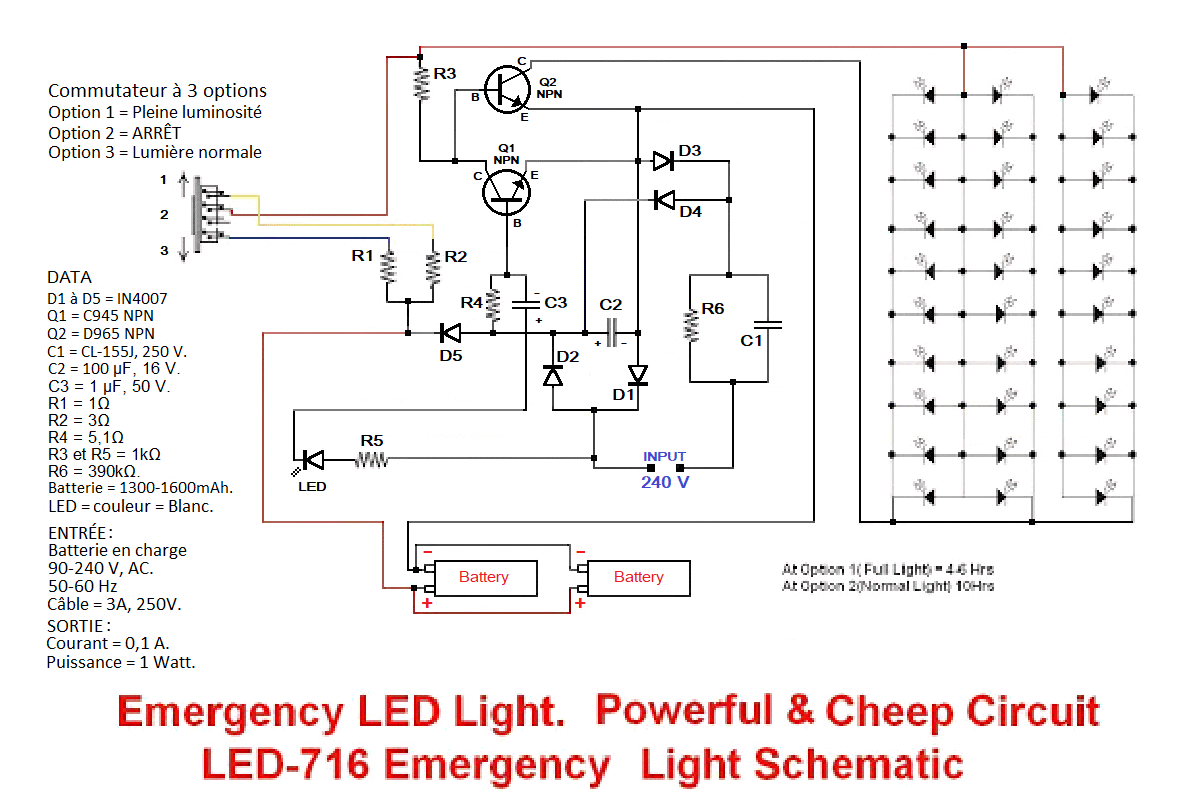

    Bonsoir à vous,

    Le schéma que j'ai proposé le 17 comporte effectivement une Erreur au niveau du câblage de D1 et D2 ?
    Les pattes des Transistors sont bien identifiées. j'y ai mis un peu d'ordre !

    Note :
    Il me semble que c'est le Condensateur C2 de 100µf - 16 Volt en fuite ? qui est la cause de cette Panne ?... sa Tension de service est trop faible (trop juste) ?

    Amicalement,

 Fichier
.PNG



Sujet : LED 716 Schéma ? Nouveau De Radiolo  Le 18-11-2018 à 23:56 sta

    effectivement un pont complet est plus probable qu'un simple pompe de deux diodes
    par contre cote led je la vois mal alimentée en 220v en serie avec un condensateur C3 de 1 microF 50V
    vu R5 en serie de 1K je pense qu'elle est branchée aux bornes de C2 en continu


    pour la panne je n'ai pas d'idée, un C/C de C2 ne retrancherait que qq volts et C1 ne verrait pas son courant varier dans de grandes proportions car il a presque 240V a ses bornes
