Sujet : Grundig 3089 ph Nouveau De madi  Le 10-10-2018 à 18:01 sta Bonjour Je cherche le transfot d'alimentation pour Grundig 3089 ph ,qui est complètement grillé merci Amicalement Madi

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 10-10-2018 à 19:19 sta quelles tensions ? probablement un 6.3V 2A et un 150V 80mA ?

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 10-10-2018 à 19:28 sta le 6.3V plutôt 3A

Sujet : Grundig 3089 ph Nouveau De Michel87  Le 10-10-2018 à 20:05 sta Bonsoir, Et alors, et le fusible ?

Sujet : Grundig 3089 ph Nouveau De bthiry  Le 10-10-2018 à 20:24 sta voici plus d'info ...-> Benoît  Fichier .PDF

Sujet : Grundig 3089 ph Nouveau De madi  Le 10-10-2018 à 20:27 sta j'ai l'acheté en pane et quant j'ai voulu le restauré dommage que j'ai trouvé le transfo carbonisé et voila le schéma  Fichier .PDF

Sujet : Grundig 3089 ph Nouveau De bocq18  Le 10-10-2018 à 22:00 sta bonsoir à tous rechercher un nouveau transfo c'est bien mais avant de l'installer il faut surement rechercher les causes du cout circuit . pour le 6,3v cout-circuit dans le câblage du chauffage des filaments,voire un court-cuit dans un des filaments ou encore sur une ampoule de cadran et le condo de 1n sur la ECC85. Pour la HT redresseur sec HS (ils sont fragiles) condos de filtrage HS, vérifier qu'il n'y a pas de cout circuit sut la ligne HT. Bonne nuit cordialement Michel....

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 10-10-2018 à 22:18 sta avant de faire des frais verifiez le transfo de HP, c'est un modele tres special quasi introuvable. en provisoire montez un transfo 220V > 6.3V et un 9V > 220V branche sur le 6.3V il vous fournira de 150V puissances 9 V >200V 15W 220V > 6.3V 35W un montage sur table vous permettra de voir qui rien de vital n'est detruit dans votre poste

Sujet : Grundig 3089 ph Nouveau De madi  Le 10-10-2018 à 23:28 sta d'apres le vendeur il ma dit qu'il a brancher le poste sous 110v au lieu de 220v

Sujet : Grundig 3089 ph Nouveau De bocq18  Le 11-10-2018 à 08:01 sta Bonjour à tous En branchant en 110v ou lieu de 220 v il y a sûrement du dégât dans le poste .En effectuant le montage de ''radiolo'' mettez bien une protection à la sortie (fusible 2A)mais avant effectuez les contrôles préconisés plus haut . Bonne journée à tous Cordialement Michel

Sujet : Grundig 3089 ph Nouveau De bthiry  Le 11-10-2018 à 10:35 sta dans ce cas il est possible que l'autre moitié du primaire du transfo soit intacte. il faut vérifier si il y a continuité entre la connexion 220V et 110V du transfo. si ce test est concluant il doit être possible d'alimenter via un transfo 220V / 110V ce demi primaire pour faire des essais, après avoir fait les vérifications habituelles des condensateurs de filtrage et de liaison.

Sujet : Grundig 3089 ph Nouveau De Michel87  Le 11-10-2018 à 11:20 sta Bonjour, Si le transfo a eu le temps de griller, la tension 6,3 V doublée a eu le temps de griller aussi les filaments. A vérifier

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 11-10-2018 à 11:29 sta la tension 6.3V n'a pas forcement double car heureusement un transformateur sature ce qui limite la tension aux environs de 8V ( les filaments supportant 12V, avec précautions il est vrai, c'est la tension qui leur est appliquée au moment de l'activation de la cathode)

Sujet : Grundig 3089 ph Nouveau De madi  Le 11-10-2018 à 13:43 sta Bonjour j ai tester les filaments des lampes heureusement qu il sont bien

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 11-10-2018 à 13:50 sta et votre transfo de HP ?

Sujet : Grundig 3089 ph Nouveau De madi  Le 11-10-2018 à 14:55 sta le transfo de sortie me semble OK ,je vais continuer les test des autres composants comme le redresseur et les condensateurs de filtrage merci BC pour vôtres aides

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 11-10-2018 à 15:02 sta vous ne constaterez pas grand chose en testant les composants avec un multimetre classique la tension de test mise en jeu par ces appareils est notoirement insuffisante pour reveler les défauts des composants haute tension ( sauf C/C franc assez rare condensateurs , diodes, chimiques il faut remplacer systématiquement sans se poser de question tous les condensateurs chimique le condensateur de grille G1 de la puissance BF les redresseurs selenium ( détestant le vieillissement et l'humidite) apres seulement on peut remettre sous tension sans gros risques de detruire qq chose

Sujet : Grundig 3089 ph Nouveau De Michel87  Le 11-10-2018 à 18:41 sta Bonsoir, Les filaments ne sont pas coupés, bonne chose. En revanche, un tube qui a subi une surtension de cet ordre verra t il sa durée de vie abrégée?

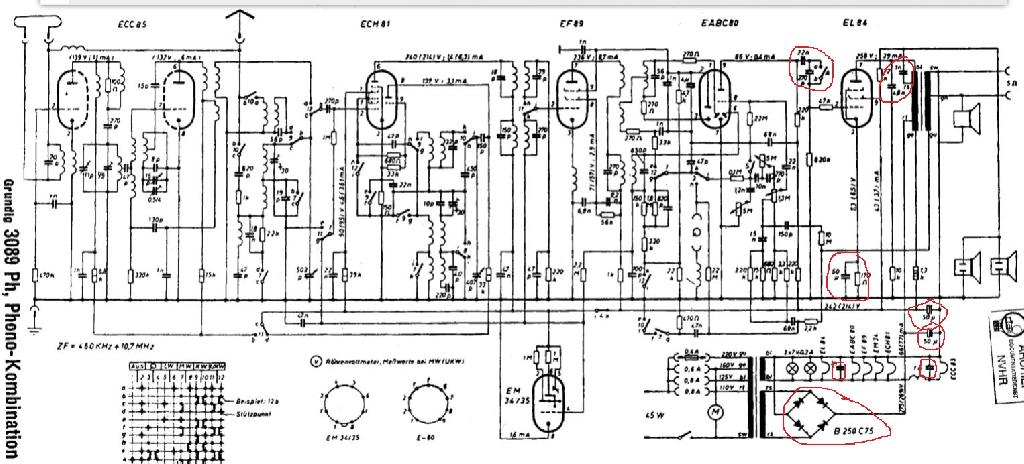

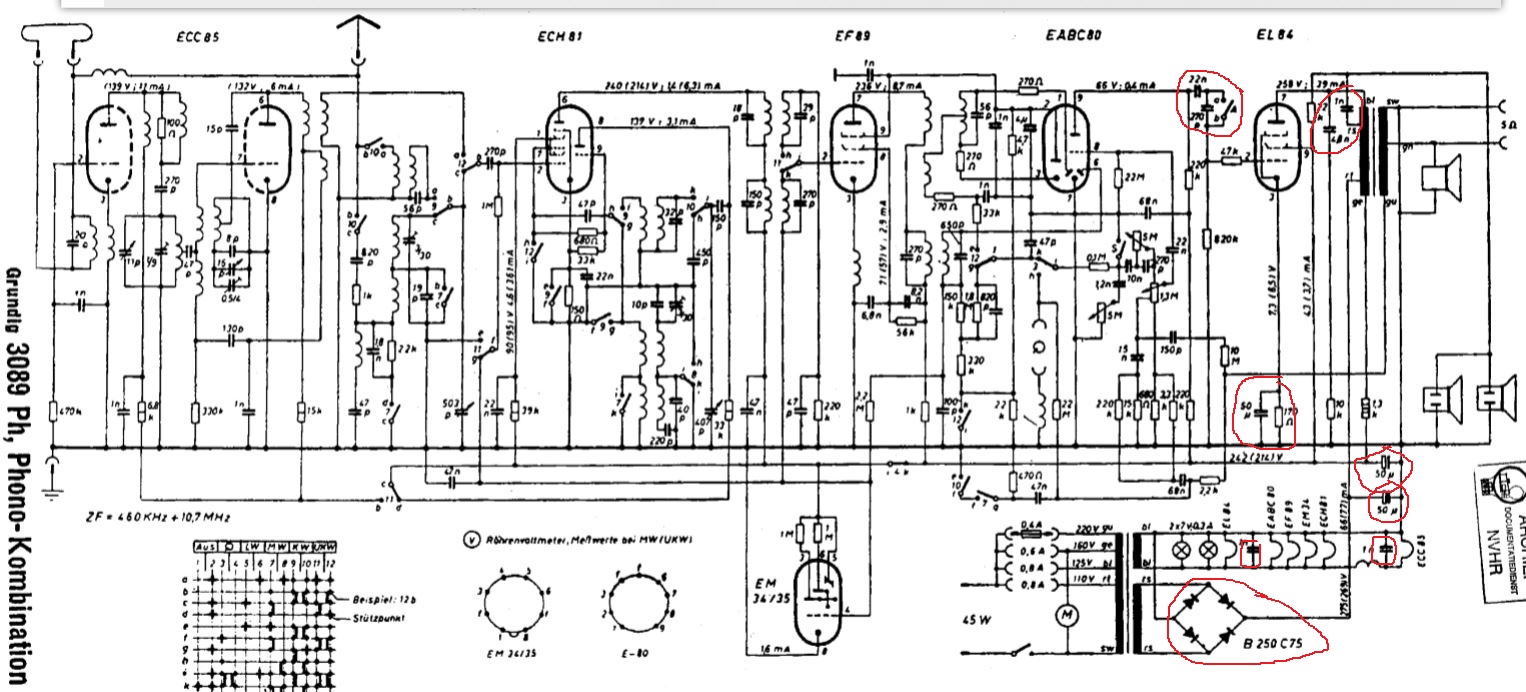

Sujet : Grundig 3089 ph Nouveau De Radiolo  Le 11-10-2018 à 21:09 sta je ne pense pas car cela a du etre bref, le transfo a vite senti le cramé et fumé il a du tirer la prise assez vite. changez ce qui est cercle en rouge sur le schema

Sujet : Grundig 3089 ph Nouveau De Roger R  Le 13-10-2018 à 01:36 sta ''dans ce cas il est possible que l'autre moitié du primaire du transfo soit intacte. il faut vérifier si il y a continuité entre la connexion 220V et 110V du transfo. si ce test est concluant il doit être possible d'alimenter via un transfo 220V / 110V ce demi primaire pour faire des essais, après avoir fait les vérifications habituelles des condensateurs de filtrage et de liaison.'' Quel drole de conseil...il y a 99% de chance pour que l'autre demi primaire (celui qui a chauffé) soit devenu un gros court-circuit sur ce transfo. Tenter de le réalimenter, meme a partir d un bobinage sain risque de ne rien donner de bon...

Sujet : Grundig 3089 ph Nouveau De HLJ  Le 13-10-2018 à 10:41 sta Bonjoir, Il faut tout simplement remplacer le transfo et c'est tout. Si vous postez des photos avec une bonne définition du transfo et du châssis cela peut aider à trouver parmis nous un transfo identique voir adaptable à votre poste. Sur eBay.de il y a aussi des vendeurs de pièces détachées pour les postes allemands, chercher là aussi éventuellement. Sur ce genre de postes allemands les condensateurs sont en géneral encore en bon état et ne nécessitent en aucun cas un remplacement systématique. Meilleures salutations. HLJ

Sujet : Grundig 3089 ph Nouveau De madi  Le 13-10-2018 à 14:41 sta Bonjours j'ai trouver un transfo pour TV a lampes qui a les même tensions de sorties ;j ai remplacé le pont redresseur les condensateurs de filtrage le tube ECC85 qui est pompé par suite j ai testé la radio avec ce transfo :la radio marche bien ; j'attaque par la suite la ficelle qui est déchirée . cordialement

Sujet : Grundig 3089 ph Nouveau De bocq18  Le 14-10-2018 à 16:46 sta Bonjour à tous les redresseurs au sélénium possèdent une résistance interne plus grande que les diodes au silicium. donc avec les diodes la HT est plus forte .Certains préconisent de mettre en série une résistance de 100 à150 ohms 5watt. L'idéal serait d'avoir le schéma du poste avec le tension à la sorite du filtrage,de vérifier celle que vos avez actuellement.La différence de tension doit être absorbée par la résistance additionnelle.(r= u/i) Bon dimanche cordialement Michel

Sujet : Grundig 3089 ph Nouveau De Michel87  Le 14-10-2018 à 17:19 sta Bonsoir, En sortie du pont B250, il semblerait que l'on ait 275 ( 269V). Sous réserve de mauvaise lisibilité du schéma.

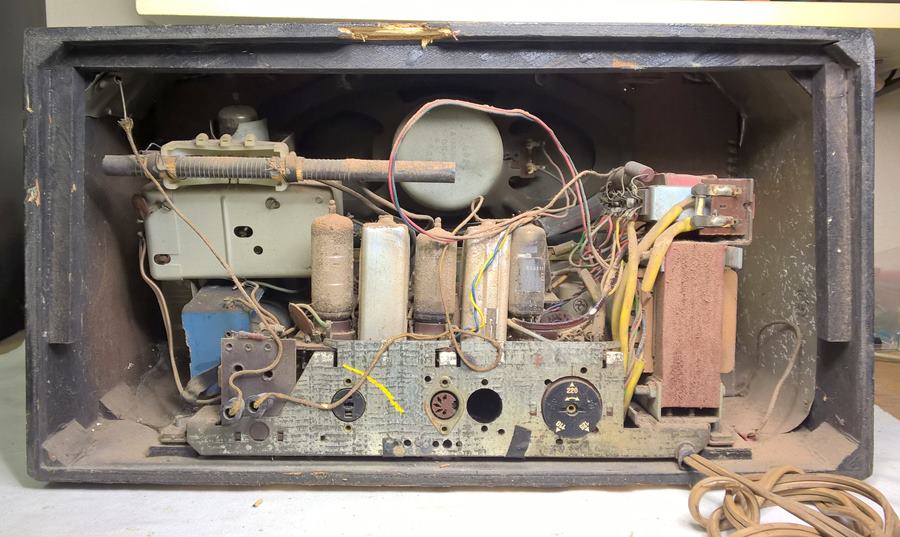

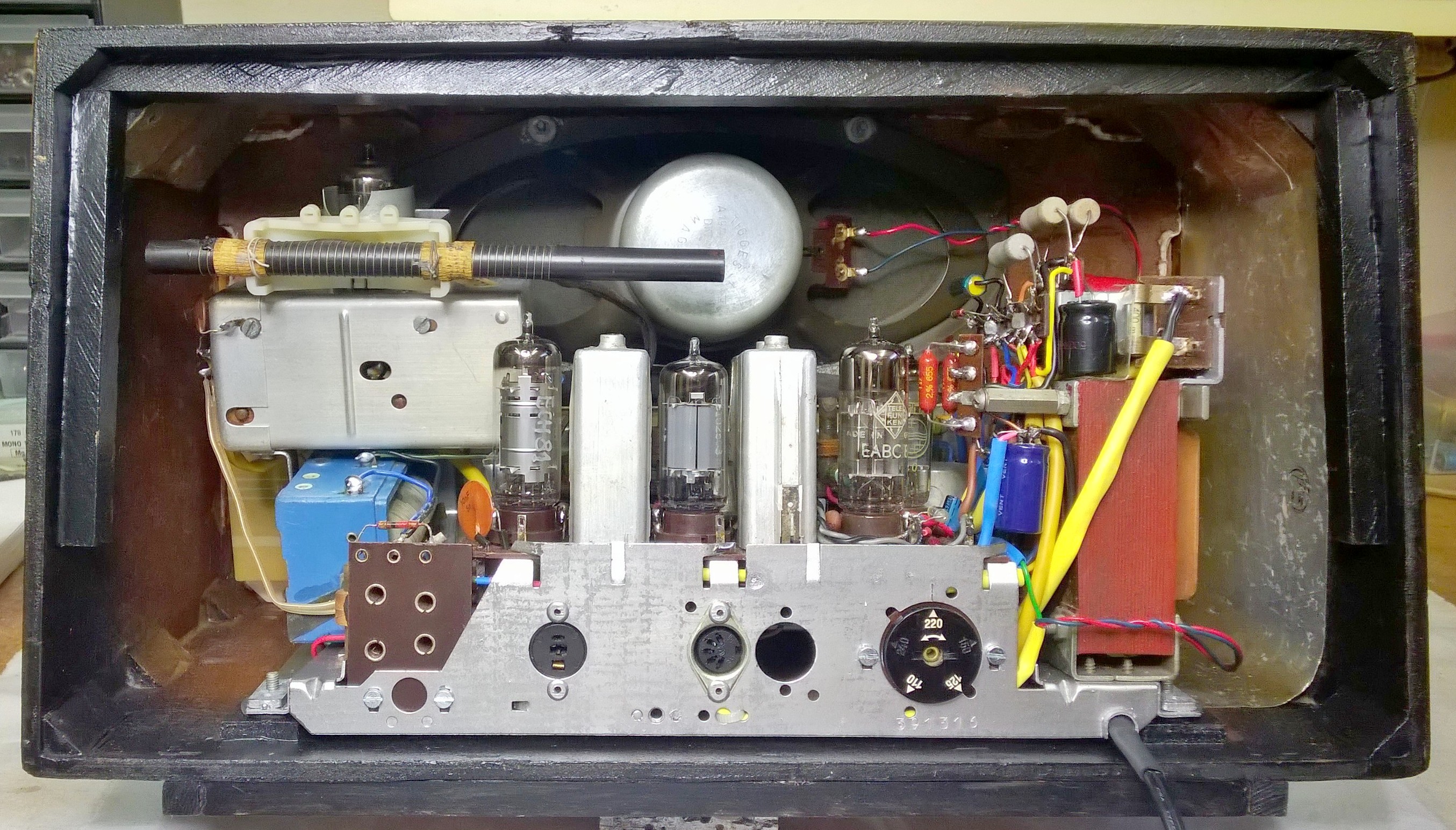

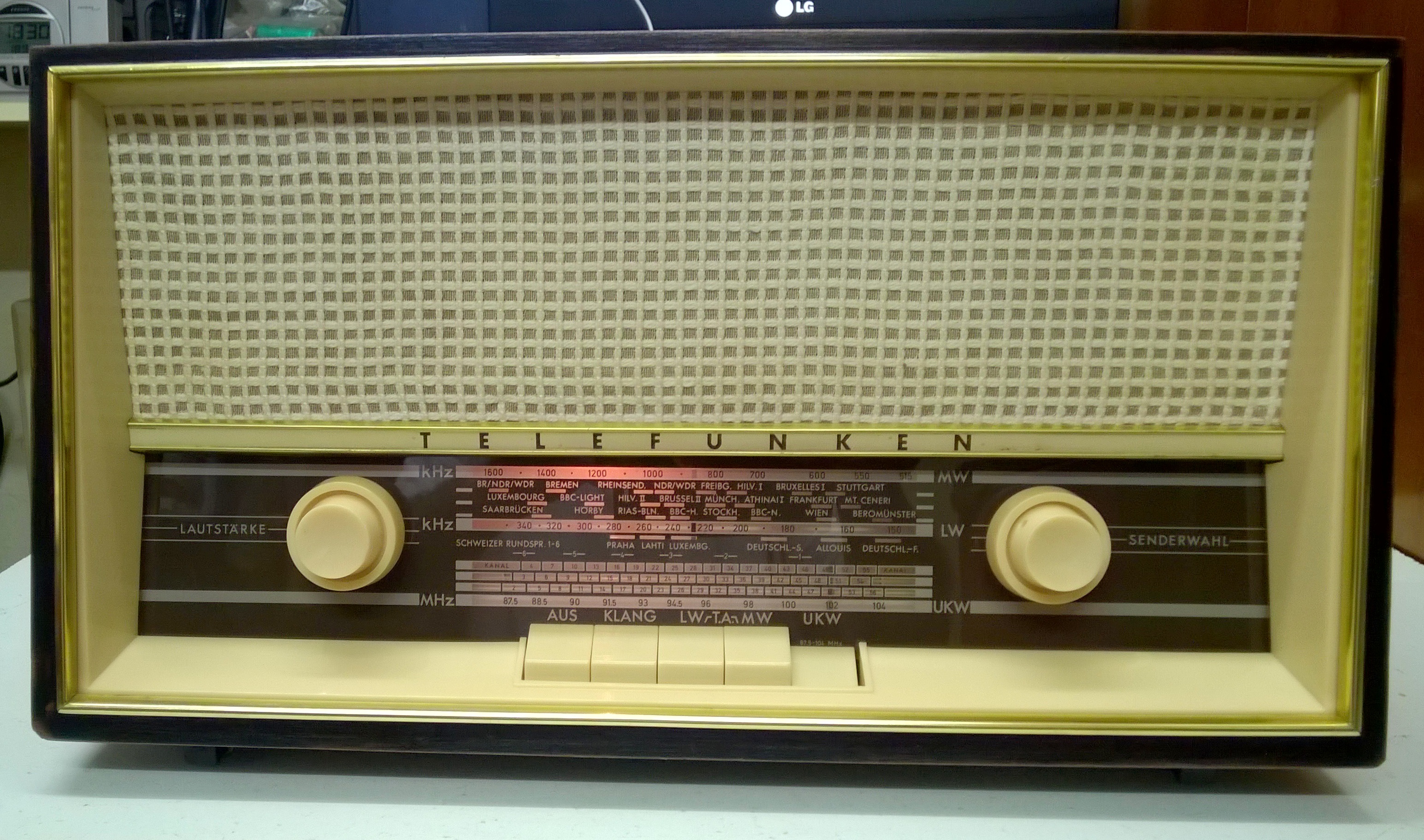

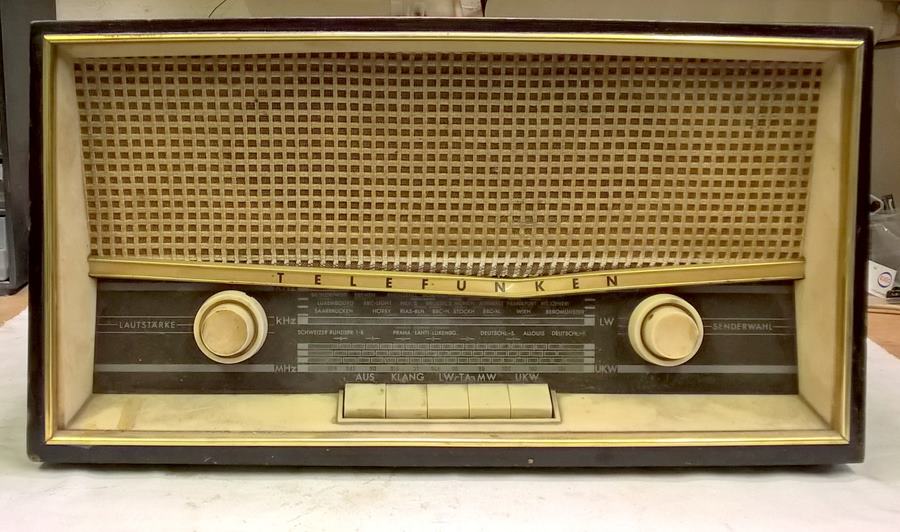

Sujet : Grundig 3089 ph ? Nouveau De Schoser  Le 14-10-2018 à 21:29 sta Bonsoir à vous, Je viens de Terminer la Restauration d’un Jubilate L1351 Telefunken qui est construit de la même manière avec les mêmes Lampes que le Grundig 3089, la seule différence est l’étage final BF EL 95 pour EL 84. 1er constat, le Transfo Alimentation a un primaire de 220 volts Max ?… ce qui fait grimper : - la Tension des Filaments de 6.3 V à 7.1 Volts ? - La Haute Tension de 247 V à 275 Volts ? - La tension (Anode) de la EL 95 ne doit pas dépasser 250 Volts ? J’ai fait le choix de conserver le Pont Redresseur Sélénium AEG B250 C75 ainsi que le Cylindre avec 2 x 50 µf 350 volts, ils sont Bons !… Surtout pour ne pas aggraver la situation avec un Pont Redresseur Silicium ! Le Poste Radio (en bon état) absorbe environ 50 mA sur la Haute Tension ! Les Solutions : La Tension Filaments : - J’ai rajouté deux Résistances vitrifiées de 1 Ohm 3 W (tolérance 2%) en parallèle pour 0.50 Ohm. La Haute Tension : - Apres le 1er Filtrage de 50 µf, j’ai mis en série une Résistance de 560 Ohms 5 W suivi d’un Condensateur de Filtrage de 22 µf 450 V pour éviter le pompage en cas de volume sonore élevé. -- En Tests, la Résistance de 560 Ohm 5 W chauffe pas mal, j’ai Opté pour deux Résistances en Parallèle de 1.3 k + 1 Kohm 5 W, cela reste tiède ! Note : (mise en garde) Au moment du 1er Test de 20 minutes avant les Modifications, j’ai pompé la EL 95 d’origine ??? - Si le Pont Sélénium est bon, surtout ne pas le remplacer par un Pont Silicium ! Quelques Photos ! Bonne remise en état… Amicalement,
