| Sujet : recherche schéma Nouveau | De bocq18 Le 29-09-2018 à 21:19 cms |
|  |
Bonsoir à tous
Je recherche le schéma d'un tourne disque ducrétet Thomson (je n'ai pas trouvé de reférence) équipé d'un ampli à tansistors sans transfo pushpull genre AC 187 AC188
cellule M490. La partie tourne disque fonctionne avec 4 vitesse (18 33 45 78 trs)
Merci pour votre aide
Bonne fin de soirée
Cordialement
Michel
| |
|
|
| Sujet : recherche schéma Nouveau | De Chrud Le 30-09-2018 à 13:43 sta |
|
Bonjour
Avez vous une photo de votre tourne disque
Car j'ai un gros stock de pièces détachées et de documents disponibles des années 20 au années 70 80
|
|
| Sujet : recherche schéma Nouveau | De bocq18 Le 30-09-2018 à 14:18 sta |
|
bonjour à tous

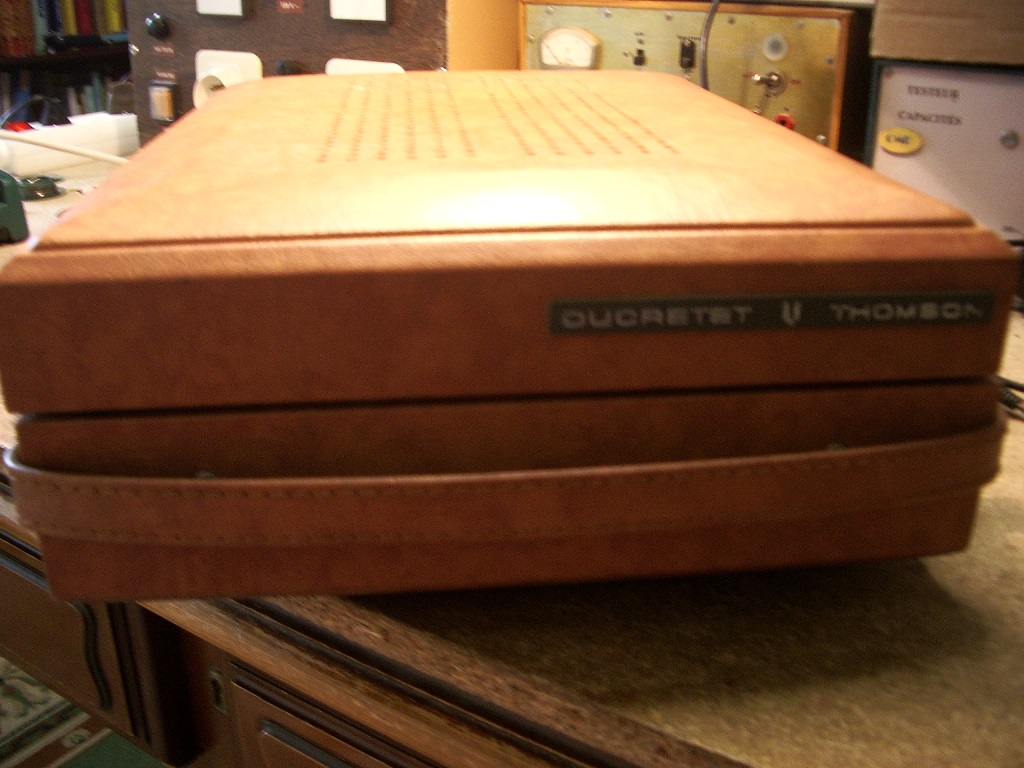

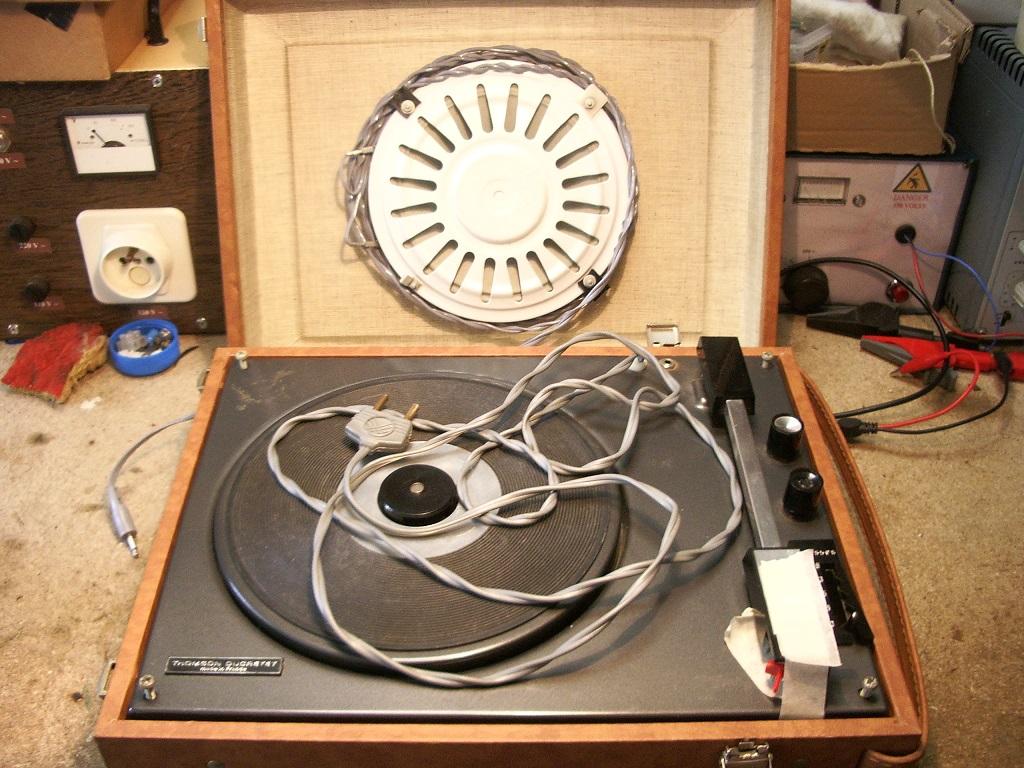

Voici des photos

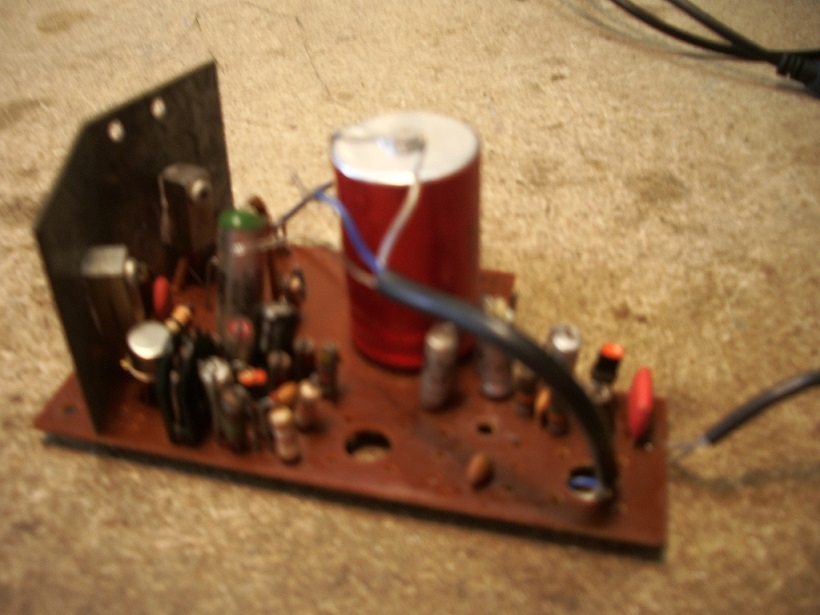

je précise que sur la tête de lecture il y a M490.Le circuit ampli est alimenté par un courant alternatif de 18v alternatifs(en provenance du transfo moteur )puis redressé par un pont de diodes (4 diodes sur le CI)
Merci pour votre aide et pour vos recherches
Bon dimanche
Cordialement
Michel
| |
|
| Sujet : recherche schéma Nouveau | De jcj Le 30-09-2018 à 16:20 sta |
|
|
|
| Sujet : recherche schéma Nouveau | De bocq18 Le 30-09-2018 à 17:17 sta |
|
bonjour à tous

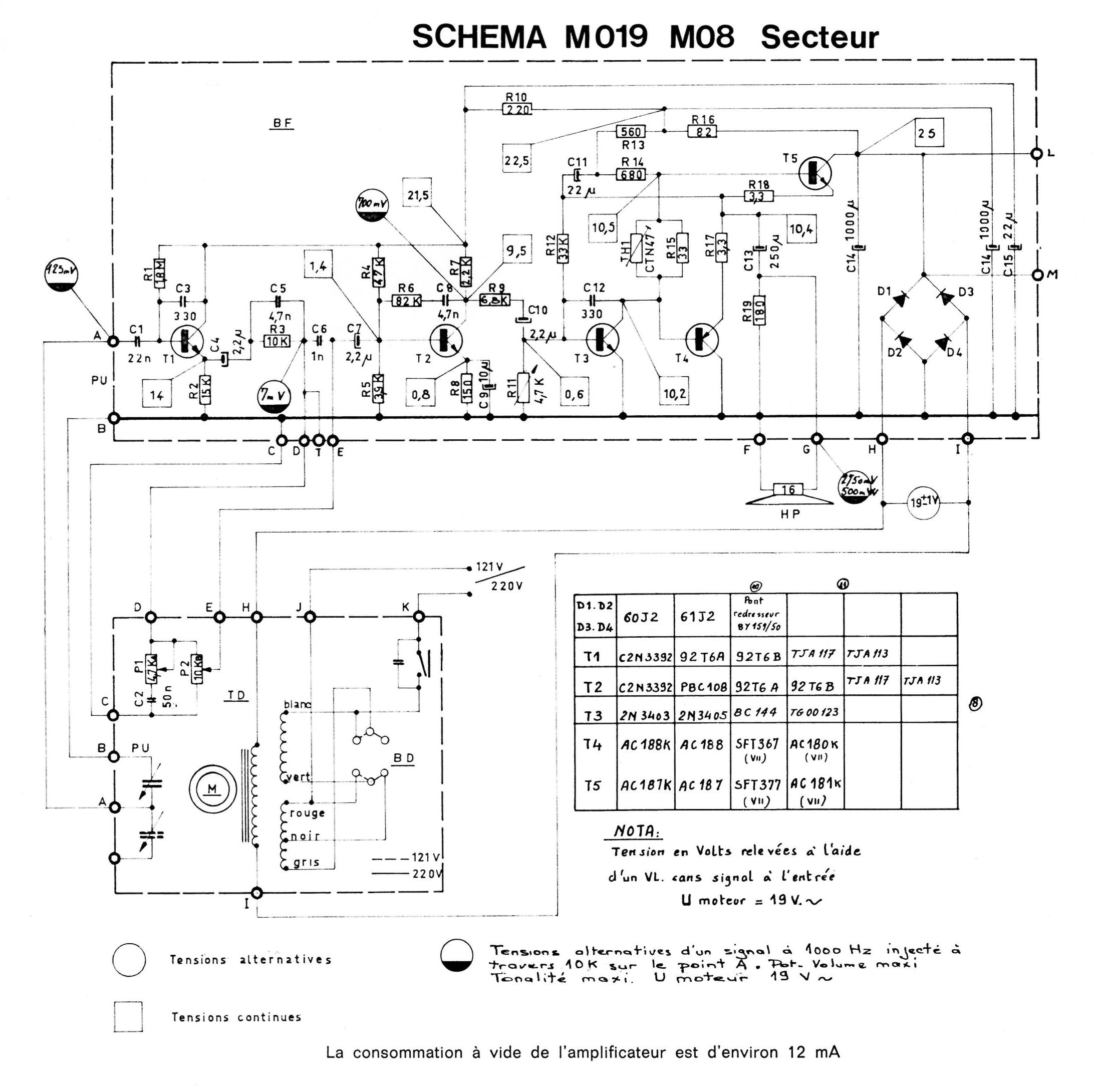

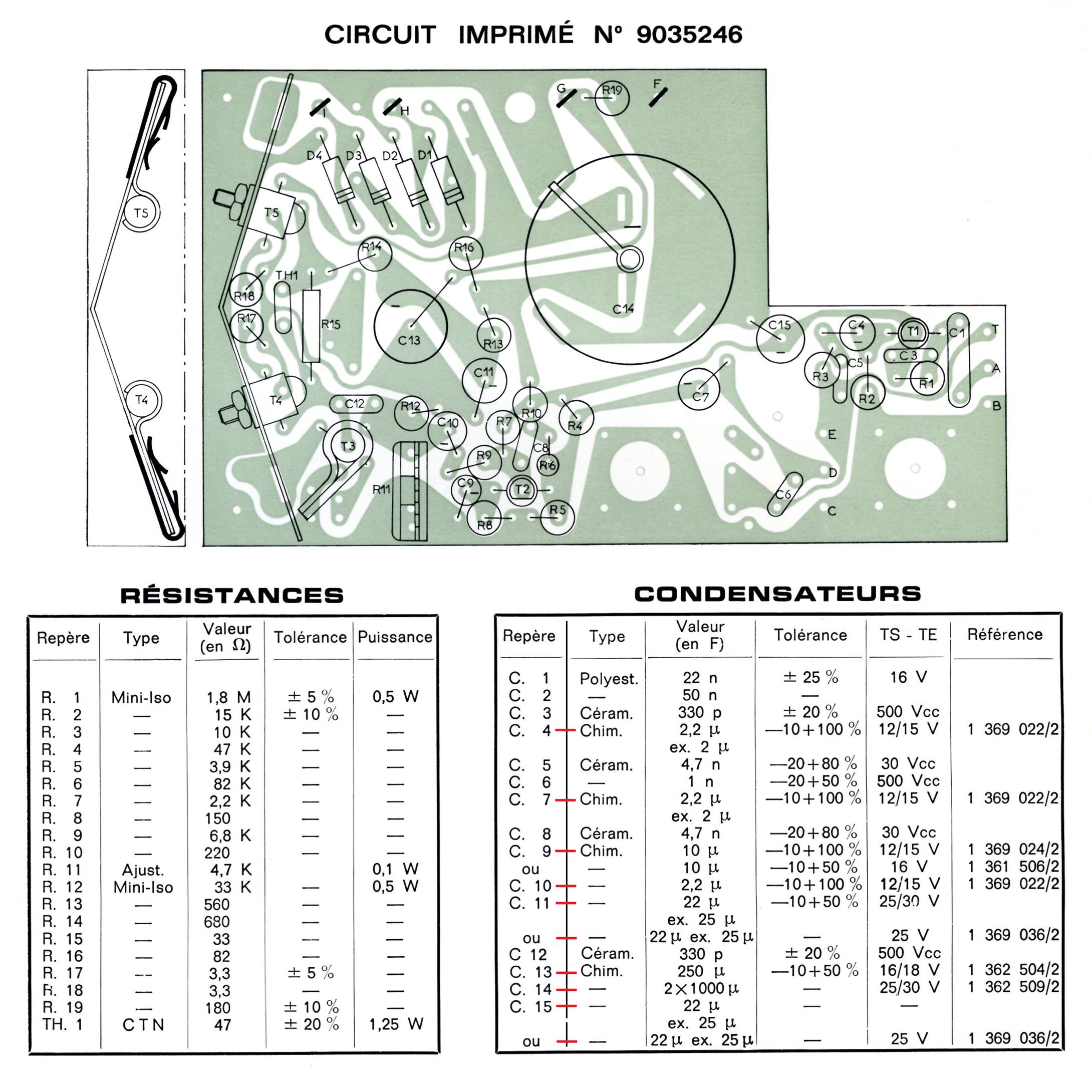

Merci c'est exactement le même CI et les mêmes composants.
testé au géné BF c'est le premier étage qui ne fonctionne pas.Avec le schéma la réparation sera plus facile
encore MERCI
Bonne fin de soirée
Cordialement
Michel
|
|
| Sujet : recherche schéma Nouveau | De Dominique Le 01-10-2018 à 10:55 sta |
|
Bonjour,
il ressemble beaucoup à celui-ci que j'ai dépanné : tous les condensateurs électrolytiques étaient cuits :  http://vieux.postes.pages…
Bonne remise en route.
Dominique
|
|
| Sujet : recherche schéma Nouveau | De bocq18 Le 01-10-2018 à 13:30 sta |
|
bonjour
oui effectivement il ressemble beaucoup au mien .
Je viens de changer deux chimiques tantales de liaison (000 pF au capacimètre)situés dans le premier étage .
cette fois le son passe de la cellule au HP mais il n'y a pas de puissance.
Je vais vérifier les autre tantales .
Bon après- midi
cordialement
Michel
|
|
| Sujet : recherche schéma Nouveau | De bocq18 Le 01-10-2018 à 22:01 sta |
|
Bonsoir à tous
Après avoir remplacé 2 condos tantale de liaison et un de découplage dans le premier étage puis puis deux autres dans l'étage déphaseur, l’électrophone a retrouvé toute sa voix .Merci pour votre aide. Tous ces condos tantale ont été remplacés par des chimiques modernes 105° . ( Les4 condos de liaison de 2,2µF affichaient 0000 au capacimètre).
Bonne nuit
Cordialement
Michel
|
|
| Sujet : recherche schéma Nouveau | De Marco62 Le 24-10-2018 à 22:58 sta |
|
Bonjour;
Pour infos d' un technicos SAV 70-80 les condos tantales étaient certes mignons et petits mais sources de pannes intermittentes difficiles à ''choper'': variations thermiques (bombe d' azote liquide,sèche-cheveux :pas d' effet.
Souvent rencontrés sur du Grundig ''70'':
Remplacez par des modèles électrolytiques.
Ils étaient ,comme argument évoqué ''auto-cicatrisants''
Oui mais quand ??
Vous avez le schéma donc ça doit !!
Marco
|
|
| Sujet : recherche schéma Nouveau | De Schoser Le 25-10-2018 à 11:35 sta |
|
Bonjour à vous,
Il est toujours d'actualité de faire le procès des Condensateurs Tantale (Fiabilité) ?

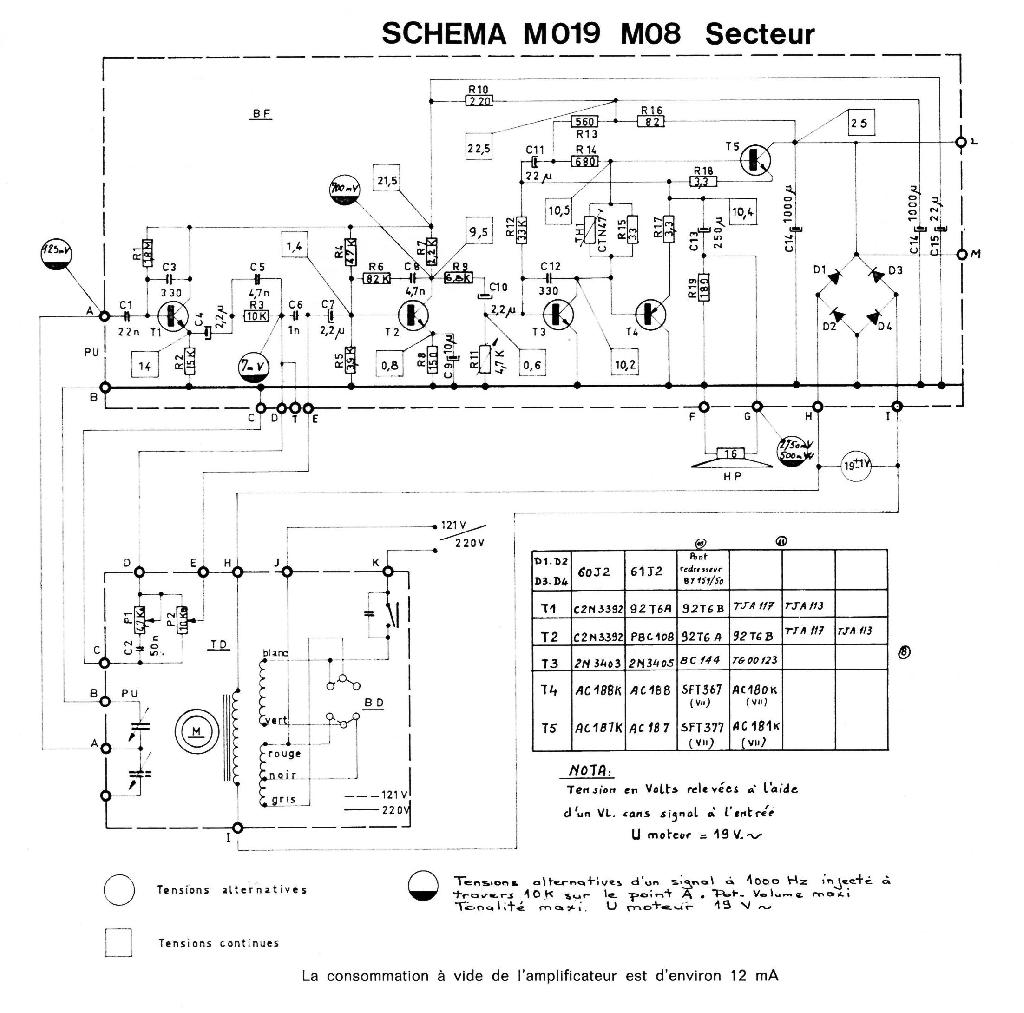

- Dans cet Appareil cité, Electrophone Thomson des années 70, dans sa liste pièces, il n'y a des Condensateurs Chimiques, quelques Polyester et Céramique !
Voir les Documents !
Bonne Journée...
Amicalement,
| |
|
| Sujet : recherche schéma Nouveau | De Tubologic Le 25-10-2018 à 22:14 cms |
| |
En effet, aucun condensateur tantale solide visible dans cet appareil. D'ailleurs, contrairement aux électrochimiques, les condensateurs au tantale étaient extrêmement stables dans le temps du point de vue valeur et n'étaient pratiquement jamais coupés. Par contre ils avaient la fâcheuse tendance de se mettre en court-circuit franc à la moindre surtension dépassant leur tension de service nominale. D'où leur mauvaise réputation, alors qu'il s'agit avant tout d'un problème d'application.(souvent utilisés en découplage d'alimentation avec une tension de service trop proche de la tension d'utilisation) De toute façon, ils étaient trop coûteux pour être employés dans un petit électrophone bas de gamme tel que celui-ci. Ils ne sont pratiquement plus utilisés de nos jours et les problèmes de mise en court-circuit ont été résolus depuis.
| |
|
|
| Sujet : tourne disaue Thomson Nouveau | De bocq18 Le 08-03-2021 à 08:04 cms |
| |
bonjour à tous
je ne comprends pas pourquoi le fil "recherche schéma" est resorti car l"electrophone a été réparé est remisé depuis plus d'un an !
bonne journée à tous
cordialement
Michel
| |
|
|
| Sujet : tourne disaue Thomson Nouveau | De XYZ du 56 Le 08-03-2021 à 19:58 sta |
|
En dehors des ''tantales'' dont on sait que, souvent, ils se laissent aller (!); il faut distinguer les électrolytiques (anciens) des électro-chimiques (récents).
Ces 2 catégories d'électro... ne jouent pas dans la même cour! Et, devinez qui sont les plus performants et ayant la plus longue durée de vie? Cordialement.
|
|
| Sujet : tourne disaue Thomson Nouveau | De georgesgiralt Le 09-03-2021 à 07:38 sta |
|
Bonjour XYZ,
Pouvez vous nous en dire plus sur la différence entre électrochimique et électrolytique ?
Parce que, avec mes faibles connaissances de chimie, c'est pareil ?
Merci pour vos lumières et bonne journée !
|
|
| Sujet : tourne disaue Thomson Nouveau | De Michel87 Le 09-03-2021 à 11:07 sta |
|
Bonjour,
De mémoire, à l'origine, les condensateurs électrolytiques utilisaient un électrolyte liquide.
Plus tard, l'électrolyte liquide a été remplacé par un gel.
La fonction reste la même.
|
|
| Sujet : tourne disaue Thomson Nouveau | De Masterorion Le 09-03-2021 à 11:52 sta |
|
Il y a un modèle qui fait floc-floc quand on le secoue.
|
|
| Sujet : tourne disaue Thomson Nouveau | De Michel87 Le 09-03-2021 à 12:09 sta |
|
Ce qui fait floc-floc quand on le secoue, on appelle ça une bouteille d'Orangina.
Bon, je sors
|
|
| Sujet : tourne disaue Thomson Nouveau | De XYZ du 56 Le 09-03-2021 à 14:38 sta |
|
Floc-floc, c'est effectivement liquide; comme le dit Michel87 et/ou Masterorion.
Le gros problème des ''lytiques'' est que l'acide dont ils sont remplis finis par percer le tube d'alu dont ils sont enveloppés et ''bonjour les fuites''!!!
On peut les vidanger et, donc, changer cet acide chlorydrique; mais la meilleure solution est de les remplacer par des chimiques.
Alors que chimique, ça ne fait pas floc-floc: car, à l'intérieur, c'est du rigide et ceux-là ne peuvent pas être régénérés par une charge de longue durée. Dixit Philips il y a 30 à 40 ans.
Par contre ces électro-chimiques ont une plus grande durée.
Cordialement à tous.
|
|
| Sujet : tourne disaue Thomson Nouveau | De Masterorion Le 09-03-2021 à 18:53 sta |
|
Meilleure solution, faut voir. Cette génération de condos de filtrage vit souvent derrière une valve à chauffage direct avec hp à excitation et finale à cathode séparée => bonjour le pic de tension à l'allumage.
|
|
|
