| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F1EVJ Le 22-03-2018 à 22:32 sta |
|
Bonsoir,
J'ai un grid-dip ou dip-mètre, Heathkit HD-1250F. La bobine L7 qui couvre de 100 à 250 Mhz est absente. Je cherche un modèle -une photo irait très bien - pour la réaliser. Je pense qu'il s'agit d'une simple boucle dite ''épingle à cheveux'', mais...
Si vous avez un appareil identique, merci d'avance pour votre aide.
Bien cordialement,
Pierre
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F6FLC Le 23-03-2018 à 01:22 sta |
|
Bonjour,
c'est juste un ''U'' de la longueur du tube (plus court que les autres)
le diamètre doit faire environ 1 ou 1,5 mm (je n'ai pas l'appareil sous les yeux)
Michel...
| |
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F6FLC Le 23-03-2018 à 01:23 sta |
|
je parlais du diam du fil nu
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F1EVJ Le 23-03-2018 à 08:39 sta |
|
Bonjour,
Un grand merci Michel, pour ces précisions !
Excellent week-end !
Amitiés,
Pierre
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 23-03-2018 à 08:56 sta |
|
Bonjour

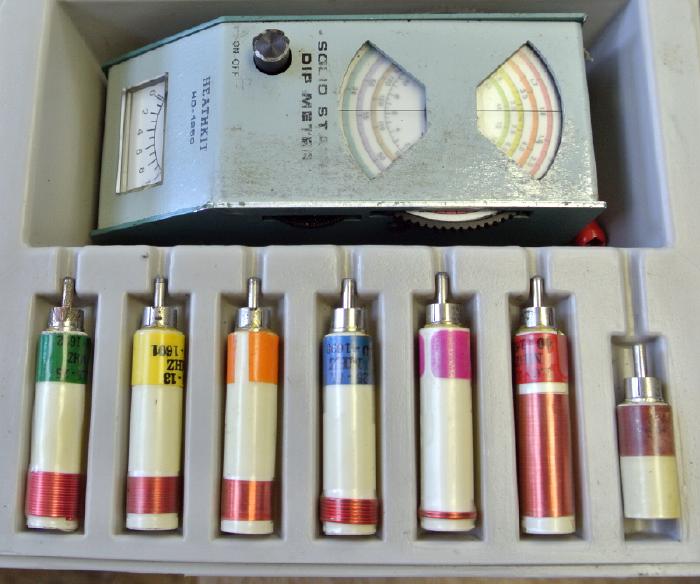

A F1EVJ ,je possède l'appareil en parfait état et la bobine 7.
Une photo n'apporterait pas grand chose car la boucle est insérée dans
le manchon isolant.
Largeur de la boucle : 8mm
Diamètre du fil : 1mm
Longueur de la boucle jusqu'à la soudure centrale :26mm
J'ai ressorti l'appareil ,la pile était HS,je l'ai changée et ça oscille !
Bonne réalisation.
Yves
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F1EVJ Le 23-03-2018 à 18:24 sta |
|
Bonsoir,
Merci Yves pour ce complément d'infos. Je vais faire un test avec un montage ''en l'air'' et après ajustement, je collerai le tube.
Bonne soirée,
Pierre
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 24-03-2018 à 07:21 sta |
|
Bonjour
A F1EVJ ,une précision: la boucle semble être en cuivre argenté, normale
au vu de la gamme de fréquences.
Hier comme l'appareil était sorti,j'ai mesuré la fréquence d'oscillation sur la
gamme 13MHz avec un fréquencemètre numérique et une boucle,j'ai constaté une
différence de 200kHz soit une erreur de 1.5%,pas trop mal.
Bonne journée
Yves
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De jackoe Le 24-03-2018 à 12:05 sta |
|
Bonjour (je m'applique...)
Qu'est-ce que du cuivre argenté ?
'' Le fil de cuivre argenté d'ELE... est composé d'un noyau de cuivre plaqué d’argent concentriquement. Cela permet de combiner les avantages du cuivre, comme la conductivité, avec une surface luisante et brillante de l'argent. De plus le plaqué d'argent fourni une bonne résistance à la corrosion.''
J'aurais plutôt fait l'inverse : noyau d'Ag et Cu concentrique, sachant que l'Ag, meilleur conducteur que le Cu, s'oxyde rapidement et n'est plus trop bien conducteur une fois oxydé. Quant à la surface luisante et brillante de l'Ag, faut demander aux employé:e:s de maison ce qu'ils:elles en pensent...
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De Bombarde Le 24-03-2018 à 13:42 sta |
|
Bonjour,
On argente les fils des selfs pour les hautes fréquences pour améliorer l'effet de peau. En effet plus la fréquence augmente, le courant (HF) se propage sur la périphérie du fil. Plusieurs technologies peuvent être envisagées,
L'argenture du fil de cuivre
Encore mieux du tube de cuivre ( pour les grosses puissances)
Bonne mémoire des cours de l'école. Sur le grid dip Trio que j'ai, la self est réalisée en circuit imprimé.
Bombarde
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 24-03-2018 à 15:33 sta |
|
Bonjour
Ah! ce site est un vrai centre de formation !
Bon week-end
Yves
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F6FLC Le 24-03-2018 à 15:55 sta |
|
Bonjour,
contrairement aux autres métaux, l'argent oxydé conduit toujours aussi bien
(je parle d'une légère couche, pas 3 kg de rouille)
Michel...
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F5LJJ Le 24-03-2018 à 17:10 sta |
|
Technique pour faire briller comme aux premiers jours l'argent:
- Faire chauffer le l'eau dans une casserole
- Mettre l'argent dedans
- Faire une boule avec du papier d'aluminium
- Attendre 2 minutes
- Et le tour est joué
- Votre argent s'est volatilisé  (je plaisante)
- L'argent brille de tous ses éclats, plus besoin de frotter ( et madame est contente)
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F1EVJ Le 24-03-2018 à 18:00 sta |
|
''la boucle semble être en cuivre argenté''
Merci Yves pour ce rappel; je me suis souvenu qu'il me restait une dizaine de cm de ce fil. J'en aurai plus que nécessaire !
C'est vrai, pour les objets pouvant bouillir, le ''truc'' de la boule de papier alu est efficace, mais pour les grid-dip ?
Bonne soirée,
Pierre
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 24-03-2018 à 18:30 sta |
|
Bonsoir
Pour un Grid-Dip ne pas dépasser 35°C !
Bonne soirée .....
Yves
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 06-04-2018 à 08:27 sta |
|
Bonjour
A F1EVJ
La boucle est-elle bouclée ?
Bonne journée
Yves
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De f6cer Le 06-04-2018 à 16:00 sta |
|
Bonjour
Ces remèdes de bonne femme sont pratiques mais .......essayez en ajoutant du gros sel dans l’eau , ce sera plus efficace
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De F1EVJ Le 07-04-2018 à 18:54 sta |
|
Bonjour,
à korssakof, désolé Yves de ne pas avoir répondu, mais j'ai été occupé par la préparation de mon ''stock'' pour le Salon OM de Vitrolles (13) ! Un premier essai de bobine me donne du 145 Mhz sur la position 160 du cadran...peut mieux faire !
Ce truc n'est pas compliqué, mais demande un minimum de soin!
Il faut également que je nettoie la coque du dip-mètre, car, ceux qui en possèdent un le savent certainement, la mousse de protection se désagrège au bout d'un certain temps et ''colle'' au boitier. Je vais le mettre discrètement dans le lave vaisselle...
Bien cordialement,
Pierre
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De Michel87 Le 07-04-2018 à 19:42 sta |
|
Bonsoir,
''Discrètement'', je ne vois pas pourquoi ...
|
|
| Sujet : Grid-dip Heathkit HD-1250F Nouveau | De korssakof Le 08-04-2018 à 09:26 sta |
|
Bonjour
A F1EVJ merci d'avoir répondu.
Votre montage est assez près de l'affichage (surtout sur cette gamme) et le grid-dip est fait pour approcher/dégrossir un circuit donc précision ....
Effectivement la mousse d'origine est biodégradable ! Heathkit écolo ?
Bon salon.
Yves
|
|
|
