Bonsoir,

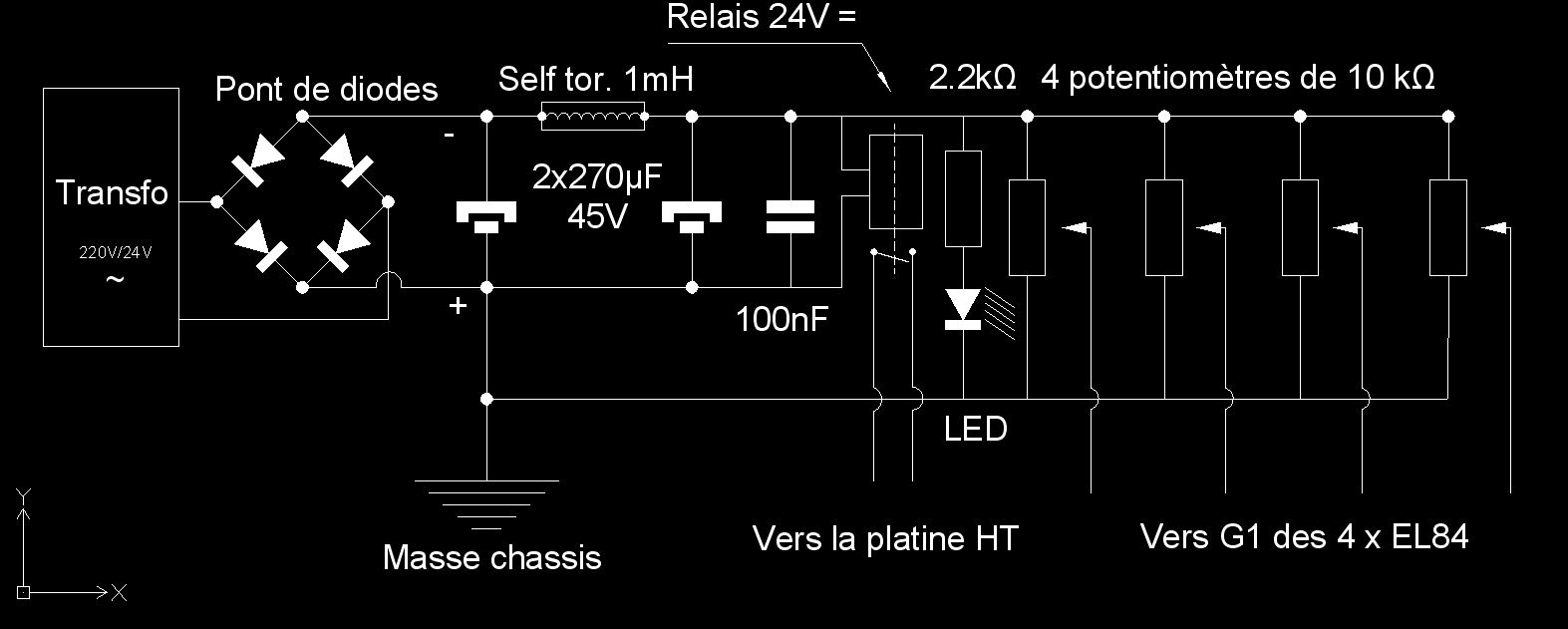

Dans le cadre de l'élaboration et fabrication de mon ampli à tubes, je voudrais soumettre à votre avis, si vous le voulez bien, cette petite partie qui concerne l'alimentation négative polarisant les EL84 (polarisation fixe). Afin de minimiser les risques d'envoyer au cimetière des tubes les EL84, j'ai conçu et dessiné le schéma joint. Le but principal est de fournir à la grille de commande, le maximum de tension négative si il y a rupture de contact entre le curseur du potentiomètre et sa piste graphite. A vous de juger.
Au revoir.
Tango88.
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De bozec Le 19-02-2018 à 21:08 sta |
|
bonsoir
on peut avoir le schéma global de votre projet s'il vous plait merci
quelle est la tension négative appliquée à la grille? je ne vois aucune valeur sur votre schéma
quelle est la tension de cathode?
cordialement bozec
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 19-02-2018 à 22:57 sta |
|
Bonsoir,
La cathode est à la masse, donc 0V. La R de 10 ohms sert au réglage du tube, en mesurant son voltage à ses bornes on obtient le débit du tube (40mA pour une EL84). Elle n'a aucune influence sur le fonctionnement. La tension négative sur G1 est réglée par le potentiomètre de manière à obtenir les 40mA de débit. Elle doit être de l'ordre de -10V environ. Le transfo d'alimentation sort 24V alternatif qui après redressement et filtrage approche les 30V =. Cldt.
Tango88.
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 19-02-2018 à 23:05 sta |
|
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De blaisepascal Le 19-02-2018 à 23:18 sta |
|
Bonsoir,
Le schéma de la partie polarisation négative est à mon avis inopérant.
En supposant que la tension redressée et filtrée est de -30V, il circulera toujours 3mA dans les 10k du potentiomètre et dans la jonction BE du transistor, quelle que soit la position du curseur.
Le transistor sera en permanence saturé et appliquera les -30V aux grilles.
Si le curseur n'est plus en contact avec la piste, la situation est inchangée.
Pascal
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Radiolo Le 19-02-2018 à 23:47 sta |
|
bonsoir,
Peu de chance que ce systeme de polar marche, en supprimant la 5K on pourrait faire varier le Vbe du transistor, mais la stabilite thermique sera deplorable.
Contentez vous d'un simple pont diviseur 20K 10k la 10K etant un pot de 20K monte en R variable ( curseur relie a une extremite) comme cela si le curseur lache comme vous le craignez la polar voit sa valeur negative augmenter passer de -10V a -15V ( enfin diminuer au sens mathematique du terme)
Radiolo
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Flamand Le 20-02-2018 à 02:07 sta |
|
Bonjour,
Pour que ce type de montage fonctionne il faut:
- Remplacer le 2N2222 qui est un NPN par un PNP équivalent.
- Inverser collecteur et émetteur; la sortie se fait sur l'émetteur.
- Le montage du pot est à réaliser entre masse et négatif, le curseur relié directement à la base via une R de 1 K (protection de la base en cas de CtCt et de pointe de charge du cond de 100 nF au démarrage).
- Une R de ~4.7 K est à mettre entre la base et la masse; protection en cas de coupure au niveau du curseur du pot.
Jacques
|
|
| Sujet : Mon ampli à tubes. Nouveau | De hrh Le 20-02-2018 à 17:57 sta |
|

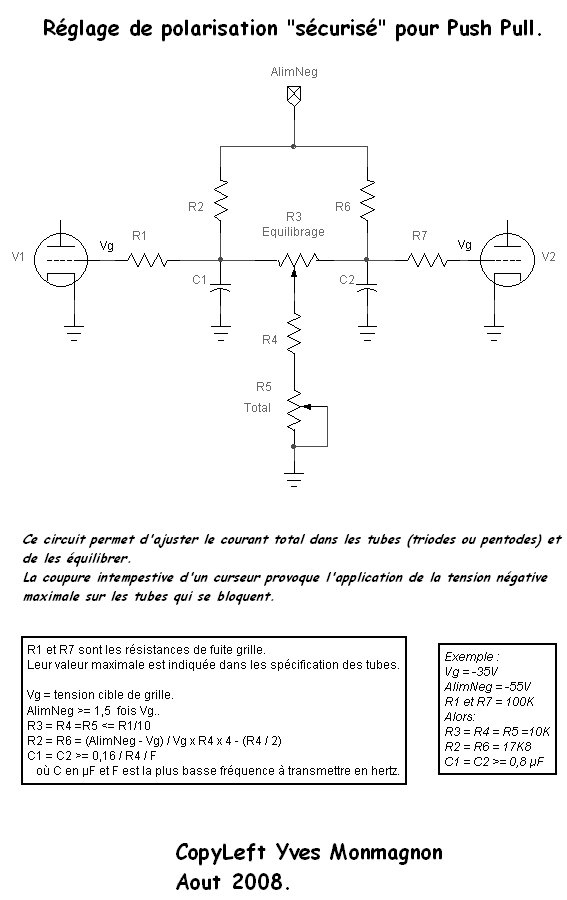

-> Bonsoir,
-> je pense que ce schéma devrait convenir.
-> Amicalement
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De Radiolo Le 20-02-2018 à 18:25 sta |
|
Bonsoir hrh
excellent schema
comme notre amis n'a qu'une seule EL84 a polariser, il ne lui reste plus qu'a supprimer le pot d'equilibrage et utiliser La moitie du schema
Radiolo
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 20-02-2018 à 18:35 sta |
|
Bonsoir,

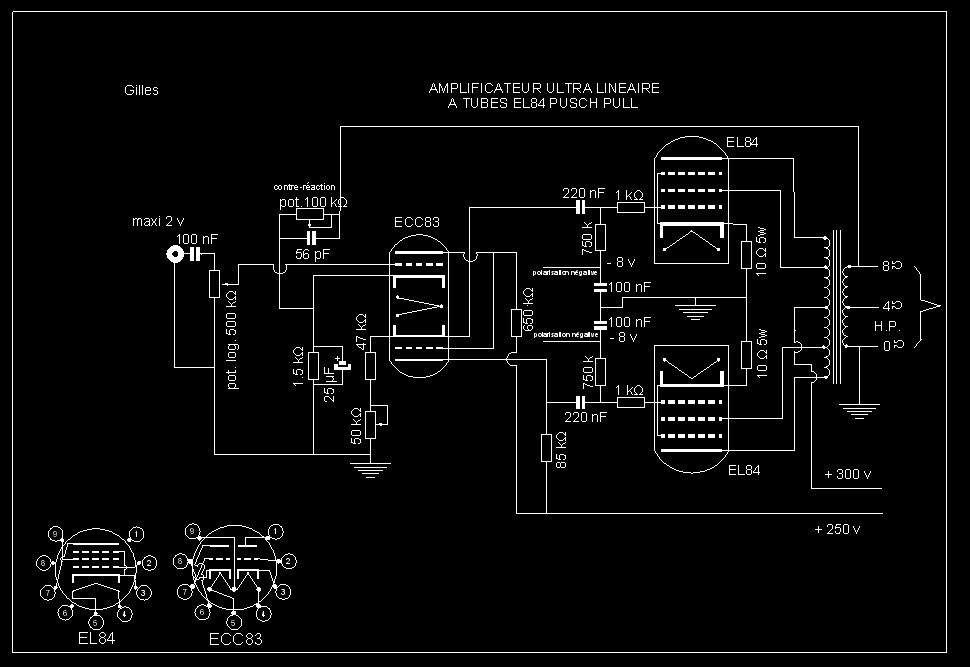

Merci hrh, ce montage est bien sympathique. Je suppose que vous injecter la BF entre R1/R7 et les grilles à l'aide des deux condensateurs de liaison provenant du déphaseur ? (schéma joint).
Me confirmer SVP. Merci et bien cordialement.
Tango88
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 20-02-2018 à 18:45 sta |
|
Bonsoir Radiolo,
J'ai 4 x EL84, stéréo Push Pull, donc deux fois le montage. Merci. Cordialement.
Tango88.
|
|
| Sujet : Mon ampli à tubes. Nouveau | De F6FLC Le 20-02-2018 à 19:46 sta |
|
Bonjour,
il n'y a pas à avoir de coupure intempestive du curseur
il suffit de prendre des potards neufs et de qualité, genre multitours
Michel...
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 20-02-2018 à 21:17 sta |
|
Bonsoir F6FLC Michel,
Entièrement d'accord avec vous, mais ne pensez-vous pas qu'avec le temps le curseur qui se trouve toujours à la même place risque de se détériorer et dans ce cas donner une fausse valeur ou simplement ne plus faire contact. J'ai sans doute faux, qu'en pensez-vous ? Merci.
Bonne soirée.
Tango88.
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De Jacques (webmestre) Le 21-02-2018 à 16:29 sta |
|
Pourquoi mettre 4 potentiomètres sur votre dernier schéma ?
Appliquer simplement la tension -Vcc au montage donné le 20/02 à 18h35 suffit amplement.
|
|
| Sujet : Mon ampli à tubes. Nouveau | De jcj Le 21-02-2018 à 16:53 sta |
|
Bonjour,
Et une self de filtrage de 1 mH n'a absolument aucun effet. C'est peut-être 1 H ?
|
|
| Sujet : Mon ampli à tubes. Nouveau | De hrh Le 21-02-2018 à 17:09 sta |
|
-> Bonsoir,
-> Oui il faut injecter la BF entre R1/R7 et les grilles à l'aide des deux condensateurs de liaison provenant du déphaseur.
-> Amicalement
|
|
| Sujet : Mon ampli à tubes. Nouveau | De F6FLC Le 21-02-2018 à 18:03 sta |
|
Bonjour,
''le curseur qui se trouve toujours à la même place''
si le pot est de bonne qualité, ça ne bougera pas avant 20 ou 30 ans
le reste du montage tiendra autant ?
serons nous toujours là ?
Michel...
|
|
| Sujet : Mon ampli à tubes. Nouveau | De ON5WF Le 21-02-2018 à 18:24 sta |
|
''serons nous toujours là ?''
Rien n'est moins sûr
ON5WF
| |
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 21-02-2018 à 20:53 sta |
|
Bonsoir,
OK, merci hrh. Merci Jacques, je ne sais pourquoi j'ai joint ce schéma qui est incompatible avec celui de ''hrh'', ne pas en tenir compte. Pour ON5WF et F6FLC, HI, c'est une interrogation au quelle il ne vaut mieux ne pas penser ! Cordialement.
Tango88.
|
|
| Sujet : Mon ampli à tubes. Nouveau | De nouri Le 23-02-2018 à 21:45 sta |
|
bjr mon frere votre ampli et tres deficile pour la reparer .
et pour le Remplacement le 2N2222 qui est un NPN par un NPN et non PNP équivalent.
note bien les transistors npn remplace npn
et pnp remplace pnp
cordialemant
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Tango88 Le 25-02-2018 à 20:55 sta |
|
|
|
| Sujet : Mon ampli à tubes. Nouveau | De Roger R Le 25-02-2018 à 23:36 sta |
|
Heureusement qu'il est là, votre frère.
|
|
| Sujet : Mon ampli à tubes. Nouveau | De F6FLC Le 26-02-2018 à 00:55 sta |
|
Bonjour,
il n'est pas français
Michel...
|
|
|
