| Sujet : Besoin d'aide Nouveau | De Christian Le 17-02-2018 à 06:54 cms |
|  |
Bonjour,
J'ai un poste a priori de la marque IREX (je n'ai pas de schéma) que j'ai commencé à restaurer. j'ai remplacé les condensateurs carton, mais il y a 3 condensateurs Electro en tube alu partiellement dessoudés dont je ne sais pas vraiment où les raccorder.
Si quelqu'un a le schéma ou une idée pour raccorder les condos de remplacement, merci d'avance.
Cordialement,
| |
|
|
| Sujet : Besoin d'aide Nouveau | De nouri Le 17-02-2018 à 07:27 sta |
|
bjr envoiyer moi quelques photo claire je te donne l'aide.
je suis technicien superieur en electronique 25 ans experience
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 17-02-2018 à 10:00 sta |
|
Bonjour Nouri,
Merci pour ton aide.

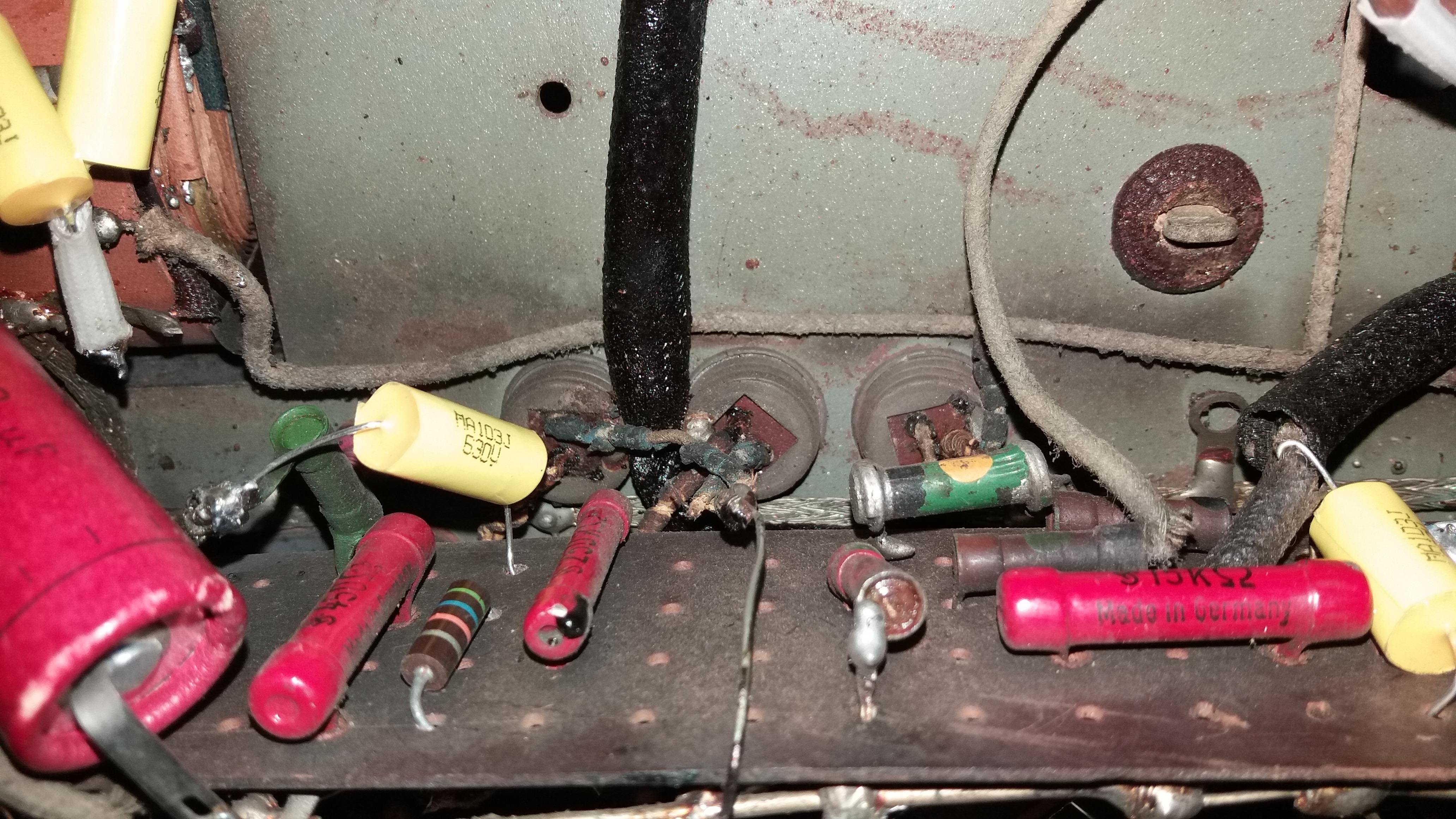

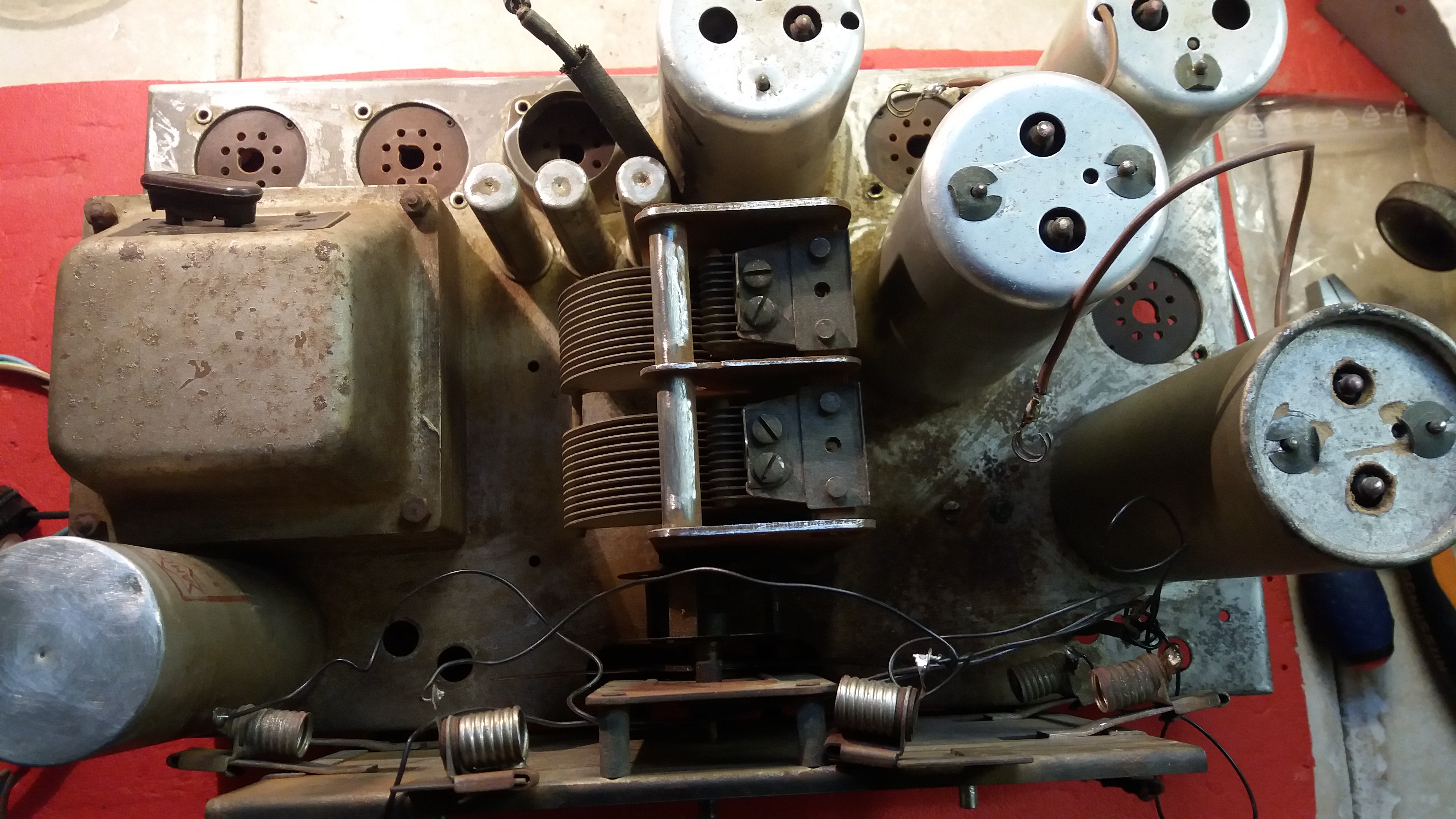

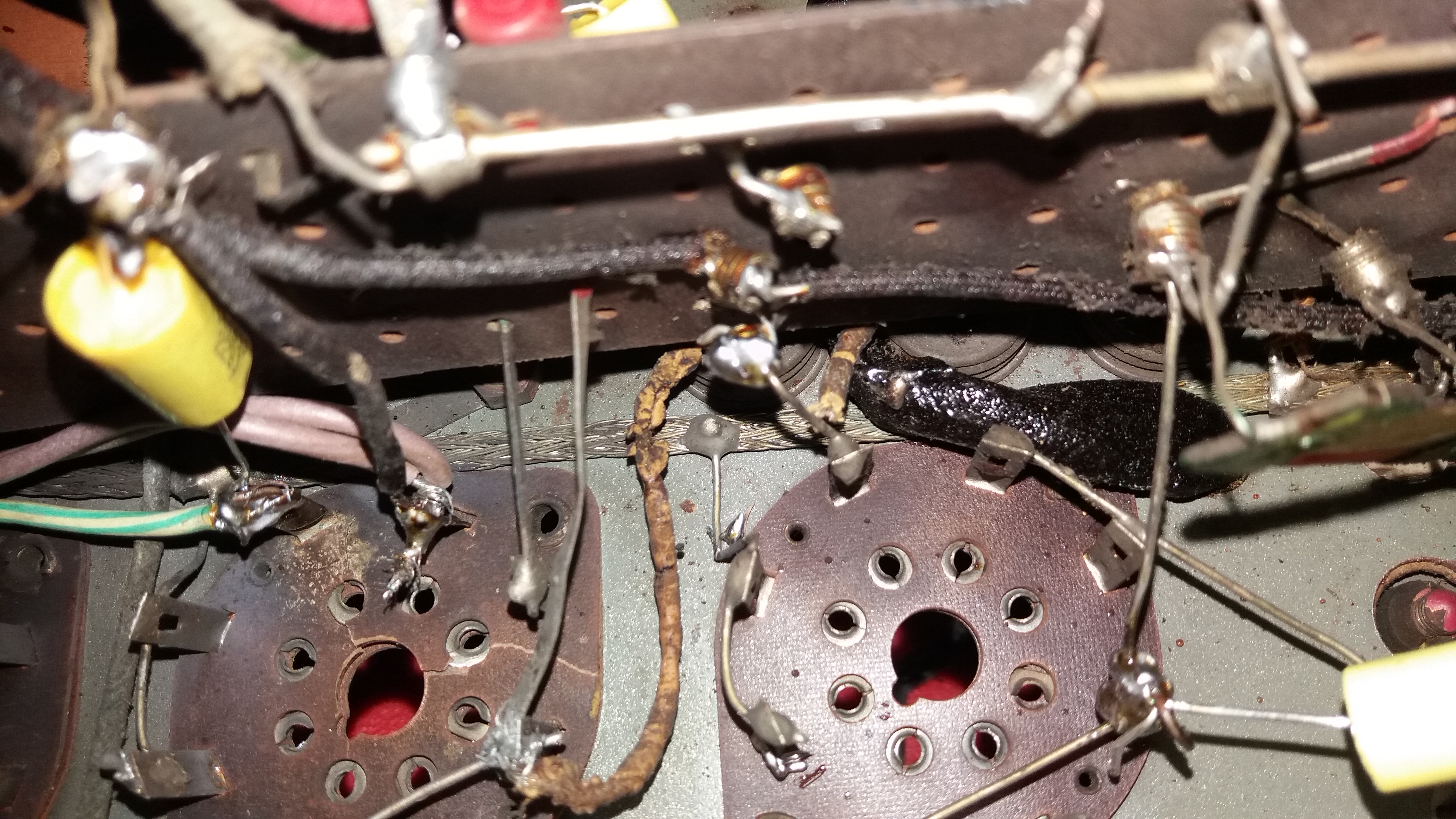

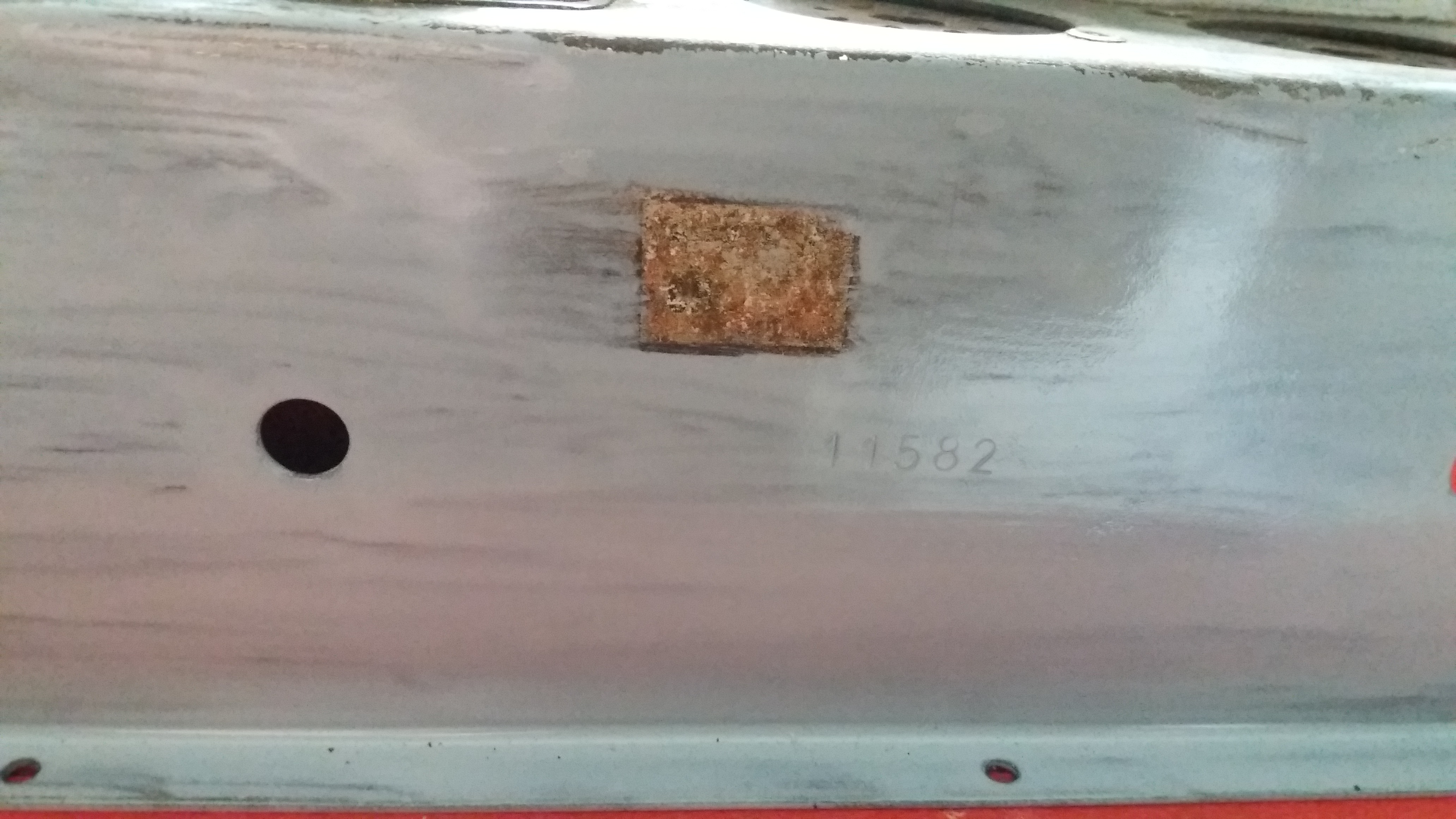

Voici quelques photos du poste.
Cordialement
| |
|
| Sujet : Besoin d'aide Nouveau | De Radiolo Le 17-02-2018 à 12:33 sta |
|
bonjour,
aussi le jeu de tubes
une photo du carton arriere s'il y a
une photo de la face avant
une photo de la plaque d'identification ou marque
vu l'etat sans schema ça va etre un sacre defi........
Radiolo
|
|
| Sujet : Besoin d'aide Nouveau | De omale 13 Le 17-02-2018 à 12:45 sta |
|
bonjour a tous
ce poste me rappelle un ''ALDETO''
a cause de plusieurs similitude sur
des composants et organe du châssis
en tout cas il y a du boulot
omale
|
|
| Sujet : Besoin d'aide Nouveau | De Radiolo Le 17-02-2018 à 12:57 sta |
|
chouette on a un schema ?
Je trouve que ce poste fait tres origine allemende
Rsistance siemens
condensateurs AMO
Radiolo
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 17-02-2018 à 15:32 sta |
|
Bonjour à tous,

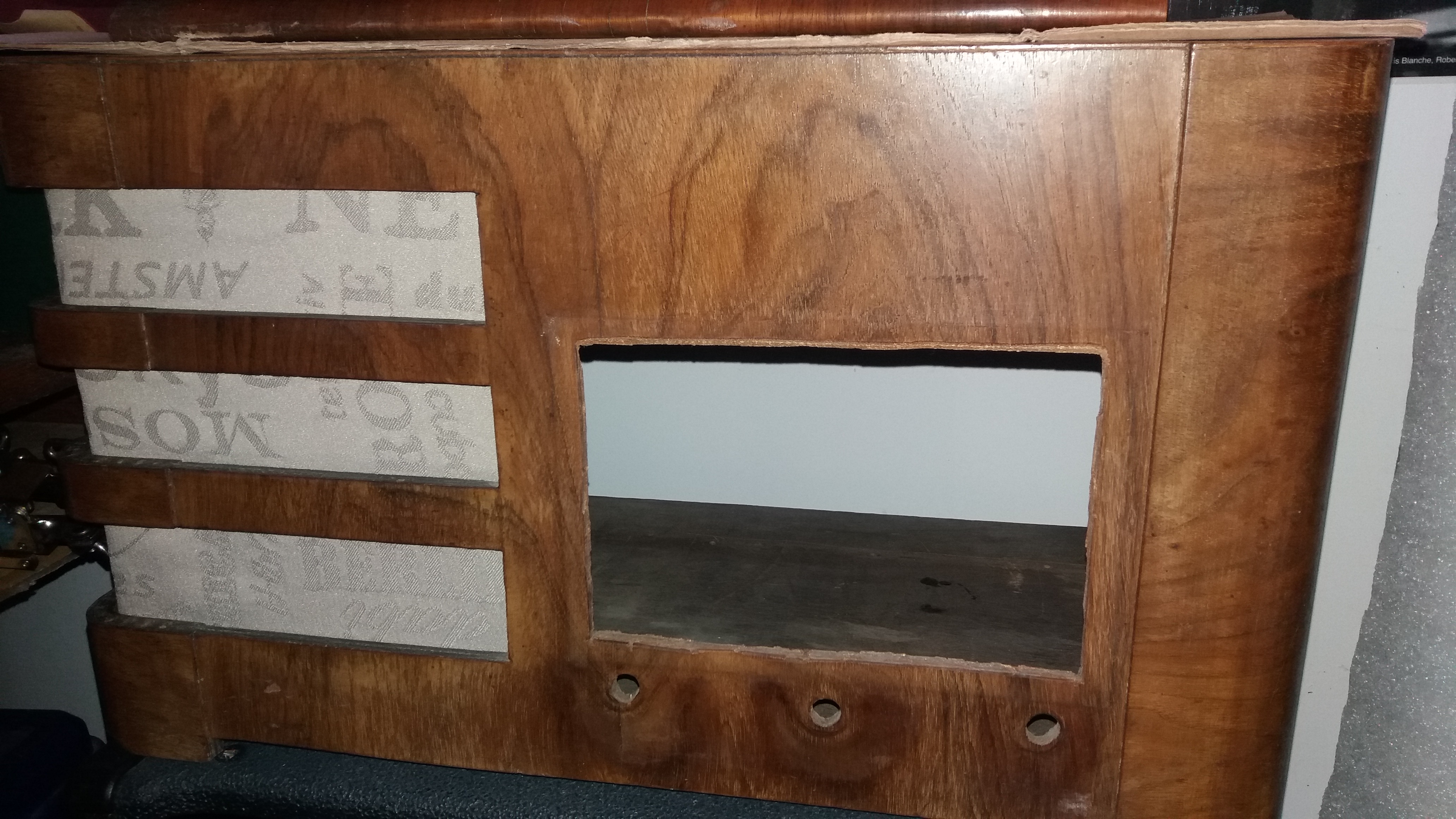

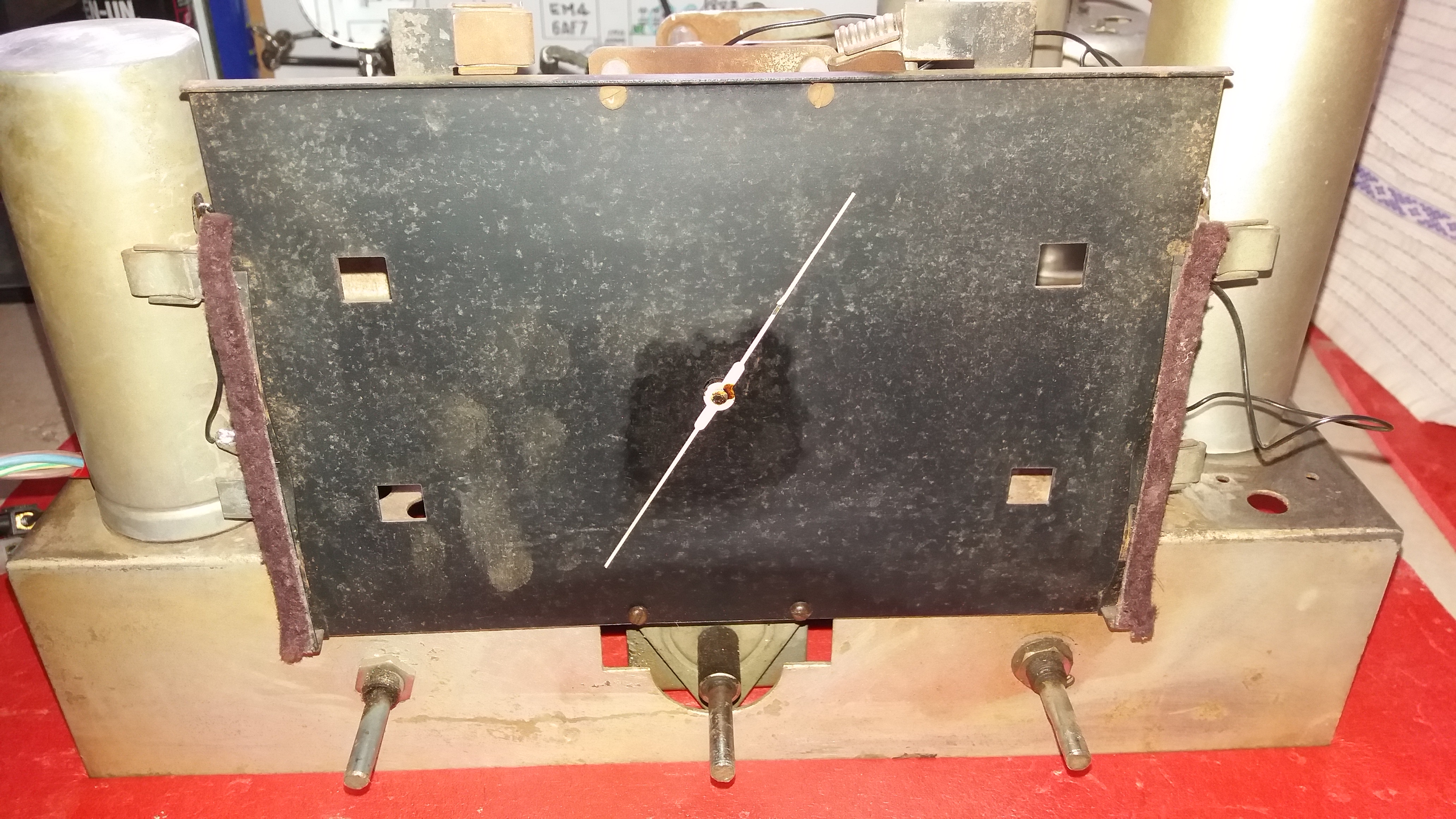

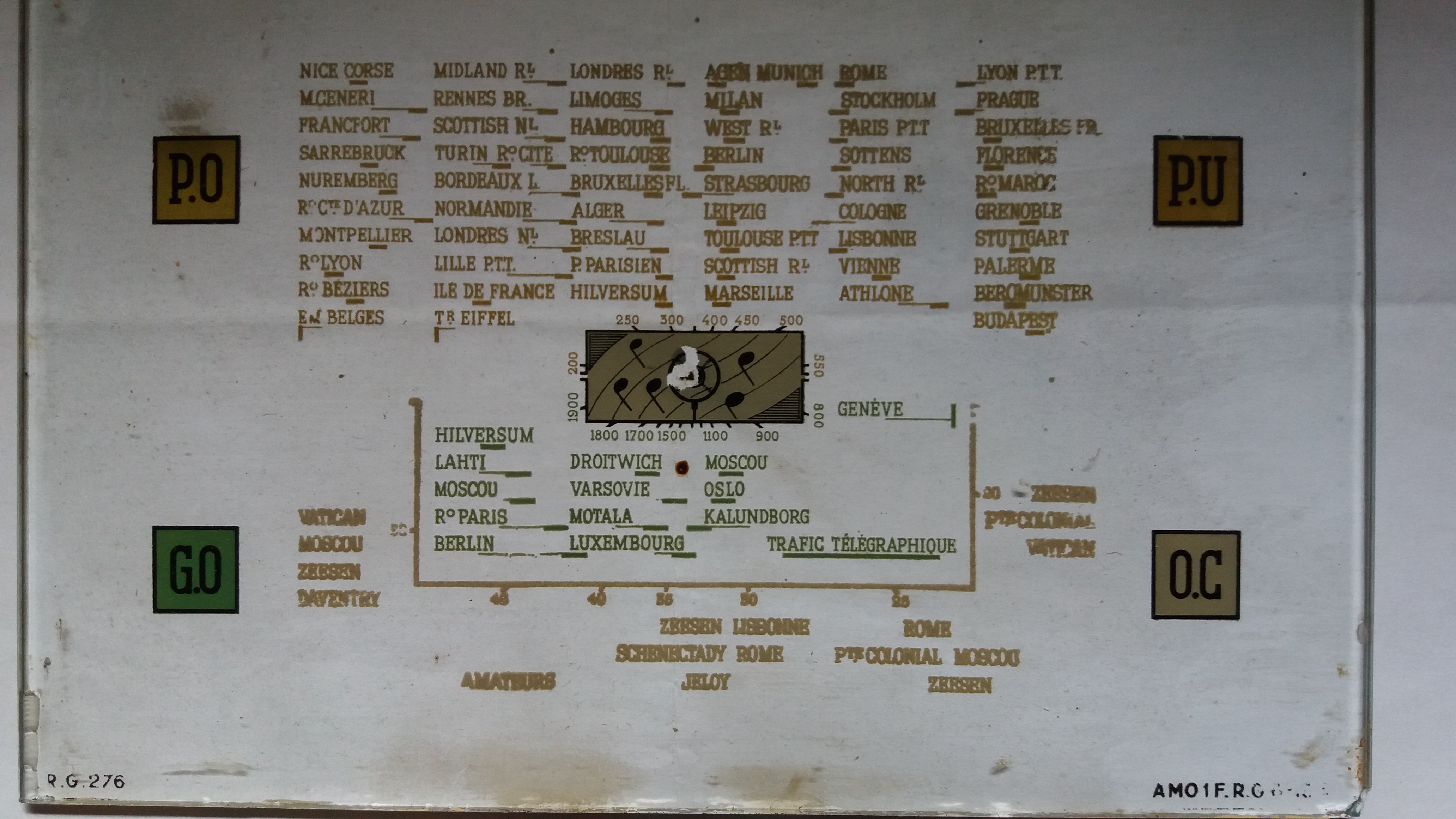

Ci-joint, photo de la face avant, et du cadran, il n y avait pas de carton arrière, pas de plaque seulement une sorte de petite vignette illisible à l arrière, pour les tubes : 5y3gb, lv6 ou 8, 6q7g, 6k7mg, 6e8mg
Les condensateurs alu sont marque AMO effectivement.
Content de ne pas être tout seul ...
Merci à vous
| |
|
| Sujet : Besoin d'aide Nouveau | De Radiolo Le 18-02-2018 à 16:18 sta |
|
Bonjour ,
AM01 n'est pa la marque du poste mais le N° de fabrication du cadran
La marque du poste est le logo central.
Le tube lV6 nest pas utilise en radio BCL le pencherait plutôt, vu le reste des tubes pour une 6V6
Radiolo
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 18-02-2018 à 17:17 sta |
|
Bonjour,
oui c'est 6V6, j'ai fait une erreur en tapant.

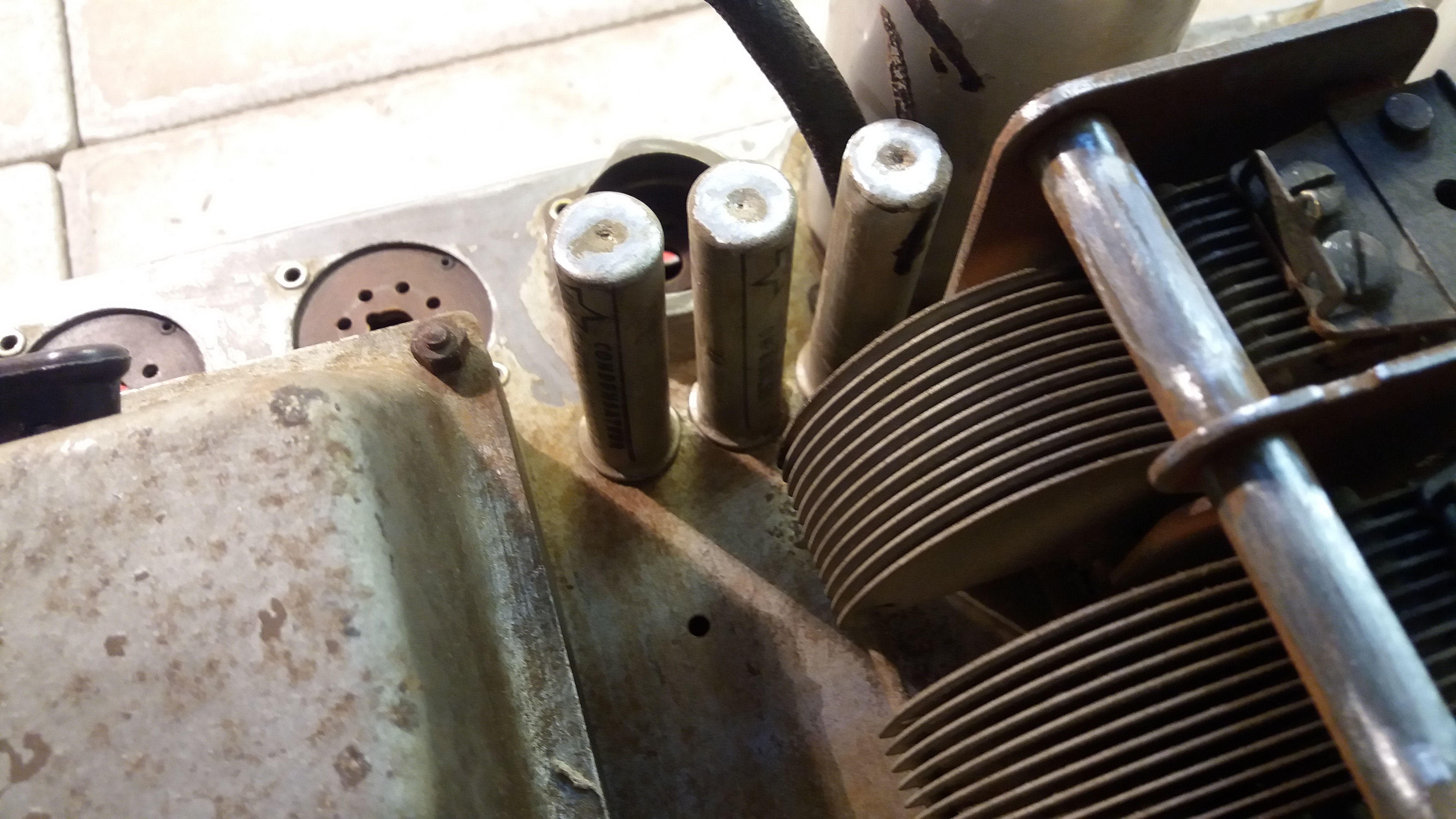

C'est rageant je suis bloqué à cause de 2 des 3 petits condensateurs electro, pour le 11er j'ai repéré les anciens fils, mais pour chacun des 2 autres, j'ai un fil que je ne sais pas où brancher.
D'autre part, j'ai remarqué que celui qui est tout au bout est branché à l'envers par rapport aux couleurs de fils des 2 autres, est ce que ça pourrait être un condensateur de polarisation ?
Merci pour vos avis.
|
|
| Sujet : Besoin d'aide Nouveau | De Radiolo Le 18-02-2018 à 18:32 sta |
|
Bonsoir,
Je pense que si on ne trouve rien sur cette marque, la solution serait de partir d'un schema proche que l'on peu trouver sur doctsf et de relever le schema de ce qui reste en place.
On comprendra alors rapidement ou brancher les capas.
Vu les valeurs et leur position je pense que relever la partie BF suffira.
Radiolo
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 08:48 cms |
| |
Bonjour à tous,
J'ai remis le poste en route après avoir remplacé tous les condensateurs sauf les 3 electro en tube car pour 2 d'entre eux je ne sais pas où les connecter exactement. Bref le poste s'allume, le HP est bien alimenté, mais aucune station captée, le câble antenne placé dans la prise ne permet pas de recevoir.
Je suis donc reparti de la prise antenne pour voir s'il n'y avait pas de coupure, et en testant les tensions sur le socle du 6E8, en touchant le plot sur lequel est connecté le condo mica marqué 50, le poste capte en GO. A votre avis, est ce que le problème pourrait venir du condo ? si oui, par quoi le remplacer ? j'ai remplacé le tube 6E8 par une autre, même problème, je ne pense donc pas que le tube soit en cause.
Merci pour vos avis, Bonne journée.
Christian
| |
| |
|
| Sujet : Besoin d'aide Nouveau | De candide Le 25-02-2018 à 12:20 sta |
|
Merci.
Cordialement également.
|
|
| Sujet : Besoin d'aide Nouveau | De blaisepascal Le 25-02-2018 à 13:05 sta |
|
Bonjour Christian,
Je pense que le point que vous touchez est la grille de la triode oscillatrice de la 6E8.
Si en la touchant vous recevez les GO, c'est qu'elle se met à osciller.
Il se peut que la résistance de fuite de grille (la verte 50k ou 500k en travers du socle sur la photo) soit coupée, ce qui aurait pour effet de bloquer l'oscillation. En touchant ce point, la résistance interne de votre multimètre (dont l'autre borne est je suppose reliée au châssis) se substitue à cette résistance, rétablit la polarisation de la triode et permet l'oscillation.

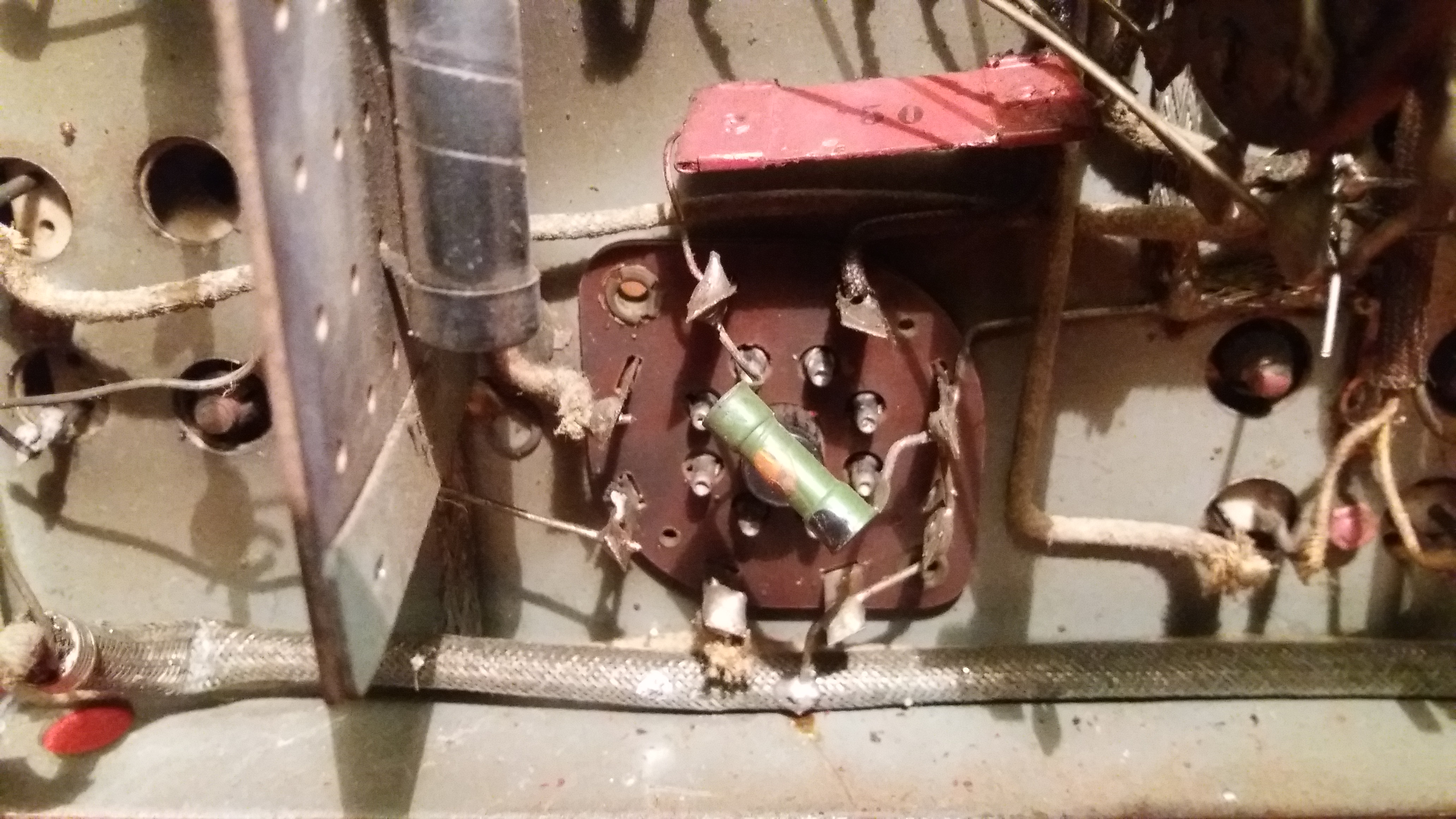

Pour vérifier cette hypothèse, confirmez le n° de broche touché (on ne voit pas l'index de socle octal sur la photo) et vérifiez à l'ohmmètre cette résistance.
Bon dimanche,
Pascal
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 15:53 sta |
|
Bonjour Pascal
En fait il y a captage uniquement en touchant le point indiqué ( 6 ) uniquement avec un seul conducteur, même avec un tournevis ça capte, le niveau est faible mais il passe de rien du tout à une réception audible.
Christian
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 15:59 sta |
|
Pardon, il s agit de la broche 5 en partant DJ detrompeur.
Ch5
|
|
| Sujet : Besoin d'aide Nouveau | De blaisepascal Le 25-02-2018 à 16:15 sta |
|
Et puisque vous avez relevé les tensions sur le socle de la 6E8, quelles sont-elles ?
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 16:19 sta |
|
Bonjour Christian
Peut-être que l'oscillation du tube n'est pas assez virulente! Dessoudez une extrémité de la résistance (50k) de l'oscillateur de l'6E8 et connectez un µA; vous devriez avoir un courant de l'ordre de 200µA si tout va bien!
Bonne bidouille
Jean-Louis
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 16:27 sta |
|
Sur la broche 4 du tube 6E8, vous devez avoir 100v, sur la broche 6, (anode oscillatrice), 150v à peu près: à condition que le poste soit alimenté en 250v continu.
Sur la broche 3, 250v.
Bonne bidouille Christian
JL
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 18:37 sta |
|
Voici les tensions relevées sur 6E8
1) 0
2) 0
3) 230
4) 90
5) 1.3 fluctuant jusqu à 1.8
6) 165
7) 0
8) 0
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 18:49 sta |
|
3) c'est bon
4) c'est bon
5) impossibilité de mesurer (grille oscillatrice)
6)c'est bon
2-7) chauffage-6,3v
Reste plus qu'à mesurer le courant oscillateur
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 18:50 sta |
|
Je ne trouve pas d intensité entre la résistance et la broche du tube.
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 18:55 sta |
|
Est ce que je peux remplacer la résistance ? J en ai une de 53 k
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 18:59 sta |
|
Oui 53 ou 47 c'est pareil vu la tolérance d'erreur de la résistance
Comment avez-vous mesuré l'intensité entre la résistance et la broche n°5 ou 8?
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 18:59 sta |
|
La résistance que je viens de dessouder a une valeur de 68 k
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 19:00 sta |
|
J ai mesuré à la broche 8
|
|
| Sujet : Besoin d'aide Nouveau | De blaisepascal Le 25-02-2018 à 19:02 sta |
|
La résistance est coupée ? Vérifiez à l'ohmmètre (hors tension bien sûr)
|
|
| Sujet : Besoin d'aide Nouveau | De f6cer Le 25-02-2018 à 19:04 sta |
|
Bonsoir
Pour bien faire il faudrait mesurer entre la résistance et la masse , si vous vous connectez entre la broche 5 et la résistance , le simple fait de brancher le multimetre a cet endroit perturbe l’oscillation : un moyen plus simple et moins barbare consiste à mesurer la tension de grille de l’oscillateur en intercalant une résistance de 1Meg dans le fil du controleur pour ne pas amortir le circuit , ensuite il est facile de calculer le courant
Ceci dit si il n’y a aucune amélioration avec une autre 6E8 vous pouvez suspecter les rivets du condensateur mica : dans ce cas un léger resserrage avec une pince plate permet de lever le doute
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 19:04 sta |
|
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 19:07 sta |
|
Mettez une 47k comme ça on part sur de bonnes bases
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 19:30 sta |
|
J ai remplacé la résistance qui faisait 68 par une 53 k (je n ai pas mieux) le problème est le même.
,
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 25-02-2018 à 19:33 sta |
|
Mesurez le courant d'oscillation!!
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 25-02-2018 à 19:51 sta |
|
Je suis obligé de partir.
Merci à tous, à très bientôt.
Si vous avez des idées n hésitez pas je consulte le forum régulièrement.
Bonne soirée à tous
Christian
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 26-02-2018 à 13:07 cms |
| |
Bonjour,
Je viens de relever les tension de la 6Q7G qui me parait bien éteinte :
1) 0
2) 0
3) 100
4) 0.4 avec un ronflement
5) idem 4
6) pas de broche
7) 0
8) 0
Qu'en pensez vous ?
| |
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 26-02-2018 à 13:49 sta |
|
Bonjour Christian
1) 0 c'est normal c'est la masse
2-7) 6.3v c'est le chauffage
3) 100v c'est un peu trop, il faudrait 70v; vérifiez la résistance d'anode
4-5) c'est la détection
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 26-02-2018 à 16:02 sta |
|
Bonjour F5LJJ,
Ça veut dire donc que c est à peu près normal ? Je veux dire qu' à priori ma 6q7 fonctionnerait ?
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 26-02-2018 à 16:28 sta |
|
Avec 70v sur l'anode, peut-être!
|
|
| Sujet : Besoin d'aide Nouveau | De f6cer Le 26-02-2018 à 18:46 sta |
|
Bonsoir
La 6E8 ne vous pose plus de problèmes ?
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 26-02-2018 à 20:33 sta |
|
Bonsoir
Pour la 6E8 j ai remplacé le tube, j ai remplacé la résistance et le problème subsiste, je ne sais pas quoi faire de plus.
J ai toujours la reception de RTL en touchant le condo qui est entre 6E8 plot 5 et le chanteur de gammes.
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 26-02-2018 à 20:39 sta |
|
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 26-02-2018 à 21:09 sta |
|
En revanche, la prise PU fonctionne très bien, si ça peut éventuellement aider à orienter les recherches...
|
|
| Sujet : Besoin d'aide Nouveau | De blaisepascal Le 26-02-2018 à 22:55 sta |
|
Bonsoir,
Faites comme f6cer vous l'a conseillé hier à 19h04 pour mesurer la tension de grille de la triode oscillatrice de la 6E8.
Si elle oscille, cette tension est nettement négative.
Il vous faut une résistance de forte valeur (plus de 500k) et un multimètre à forte résistance d'entrée (tout multimètre numérique de modèle courant conviendra).
Avez-vous ce genre de résistance sous la main, et qu'utilisez-vous comme multimètre ?
Pascal
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 27-02-2018 à 07:03 sta |
|
Bonjour Pascal
Je viens de mesurer la tension entre le châssis et la résistance. Je trouve entre - 10,3 et - 11
Bonne journée
|
|
| Sujet : Besoin d'aide Nouveau | De f6cer Le 27-02-2018 à 09:33 sta |
|
Bonjour
C’est voisin de 200uA , c’est une valeur normale , que se passe-t-il si vöus connectez un bout de fil comme antenne sur le téton de la 6E8 ?
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 27-02-2018 à 12:51 sta |
|

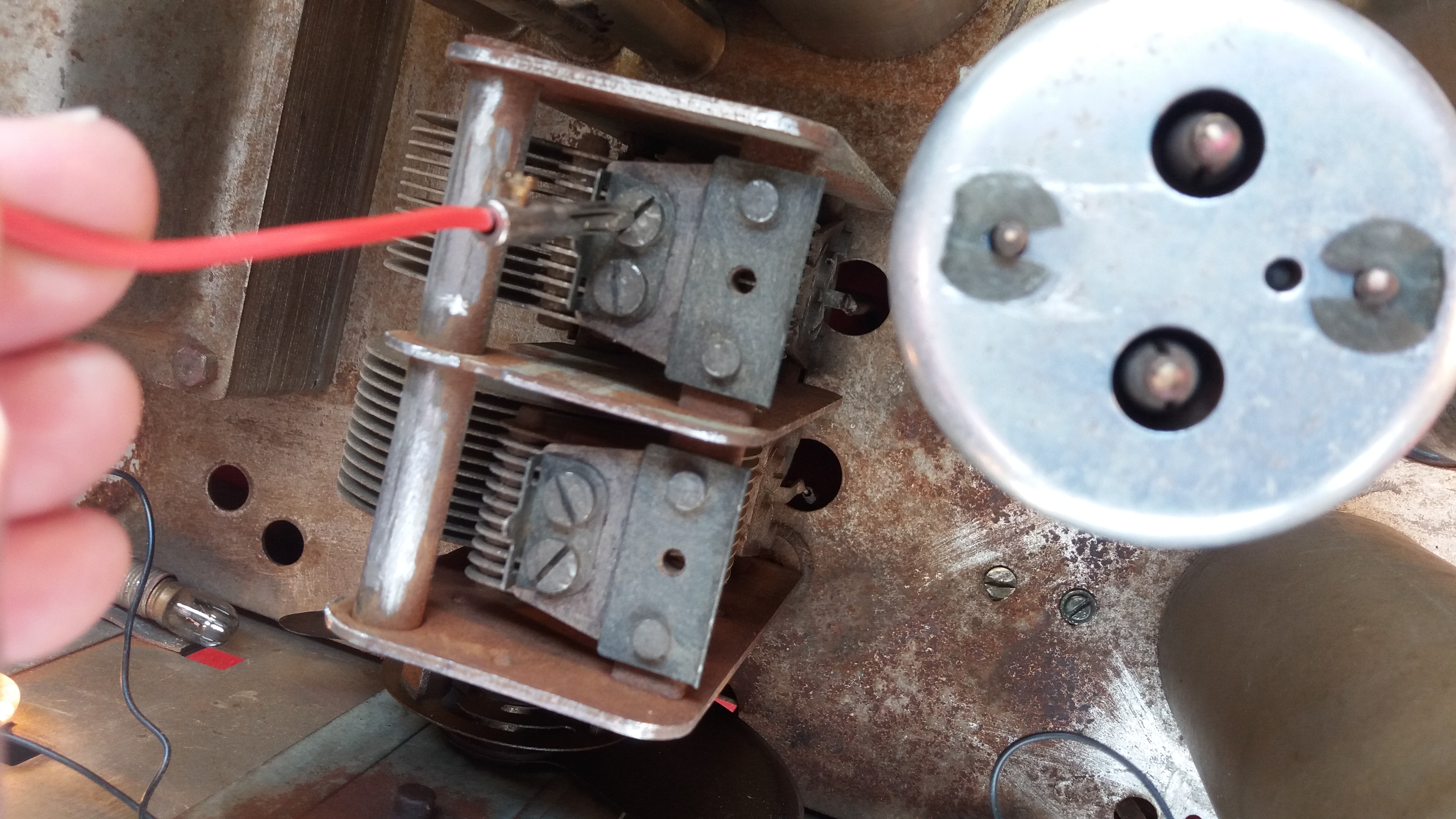

Lorsque je mets le fil f antenne en contact avec le teton de 6e8 il y a réception de la station mélangée avec un gros grésillement. Il se passe la même chose si je fais toucher le fil d antenne avec la vis droite en haut du condensateur variable.
| |
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 27-02-2018 à 15:10 sta |
|
La panne se trouve certainement après; avez-vous controlé la résistance de l'anode de la 6Q7? Elle doit faire à peu près 220k
|
|
| Sujet : Besoin d'aide Nouveau | De f6cer Le 27-02-2018 à 16:53 sta |
|
Bonjour
on peut donc déduire que la panne se trouve entre le CV , le bloc d’accord , et la prise antenne . vérifiez les composants a ce niveau et surtout le condensateur de liaison a la prise d’antenne
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 27-02-2018 à 18:45 sta |
|
Il vaut mieux qu'il y en ai qu'un qui dépanne;
je vous laisse continuer Georges; mais je lis toujours le forum
Cordialement
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 01-03-2018 à 11:18 cms |
| |
Bonjour F6,
Voici ce que j'ai fait, j'ai repéré la sortie du bloc GO sur laquelle j'ai soudé un bout de fil à l'autre bout du fil j'ai soudé un fil volant qui fait office d'antenne, une résistance + un condensateur en série que j'ai relié au chassis. Avec ce montage je reçois les GO. Il doit donc y avoir une coupure quelque part entre ce et la prise antenne, mais où ? Je posterai une photo du montage ce soir.
Christian
| |
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 01-03-2018 à 15:29 sta |
|
Vous mesurez sur l'anode oscillatrice de l'6E8 (borne 6) une tension négative; elle doit apparaitre en OC PO GO. Si vous avez les 3 tensions; c'est le bobinage accord qui est coupé;
on peut aussi le déterminer en mesurant le courant d'oscillation (200µA) sur les 3 gammes.
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 01-03-2018 à 16:20 sta |
|
Bonjour F5
Sur la 6, j ai 0,8 v
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 01-03-2018 à 16:25 sta |
|
En OC, en PO, en GO?
0,8v sur l'anode oscillatrice c'est pas bon; vous devez avoir à peu près 150v
Mesurez la résistance d'anode de l'oscillatrice, elle doit faire à peu près 22k
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 01-03-2018 à 16:53 sta |
|
La résistance entre la 6 et le châssis entre 18 et 19 j. Est qu on peut la mesurer ainsi ?
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 01-03-2018 à 16:58 sta |
|
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 01-03-2018 à 17:49 sta |
|
La résistance de l'anode oscillatrice est bonne (19k)
Essayez de mesurer le courant oscillateur pour les 3 gammes; comme ça on sera fixés
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 01-03-2018 à 17:55 sta |
|
La procédure pour mesurer le courant vous est donné le 25-02-2018 à 16:19
|
|
| Sujet : Besoin d'aide Nouveau | De f6cer Le 01-03-2018 à 17:58 sta |
|
Bonsoir
5LJJ évitez d’aller dans tous les sens , les mesures sur la 6E8 ont deja été faites, et elles sont correctes ,l’oscillateur fonctionne
soyez un peu logique : si Christian recoit des stations en GO d’une facon provisoire , il faut chercher autour du circuit d’accord
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 01-03-2018 à 18:47 sta |
|
Christian me dit qu'il a 0,8v sur l'anode oscillatrice!
Pas facile de dépanner à distance!
|
|
| Sujet : Besoin d'aide Nouveau | De blaisepascal Le 01-03-2018 à 21:22 sta |
|
Probablement une erreur de relevé. le 25-02-2018 à 18:37, il avait 165V
|
|
| Sujet : Besoin d'aide Nouveau | De Gilbert Le 03-03-2018 à 07:51 sta |
|
Euh...il est ou notre ''technicien supérieur en électronique''?
Parce que je vois bien que vous êtes en difficulté !
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 03-03-2018 à 08:08 sta |
|
Ben tu sais gilbert quand tu dépannes à distance et que le gars donne de fausses mesures ou se trompe dans les mesures c'est pas très facile de dire ce qui va pas!
Mais bon, on est là pour se donner un petit coup de main!
aussi
Jean-Louis
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 03-03-2018 à 08:09 sta |
|
Ah ouais gilbert je viens de m'apercevoir de qui tu parlais
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 04-03-2018 à 21:44 sta |
|
Bonjour à tous
Désolé de répondre si tard.
Je viens de mesurer à nouveau. J ai entre 150 et 165 v.
J ai dû me mélanger les crayons l autre jour.
Christian
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 05-03-2018 à 12:06 sta |
|
Bonjour
Vu les mesures, l'oscillateur fonctionne;
maintenant faut regarder côté accord; regarder l'état des padings et trimmers, voir aussi si les bobinages d'accord ne sont pas coupés ou dessoudés.
Bonne bidouille
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 05-03-2018 à 12:40 sta |
|
Bonjour
Les bobinages ne sont pas dessoudes, j ai vérifié en revanche j ai l impression qu' il y a coupure ? Sinon, padings et trimmers ? Je ne connais pas ?
Merci
Christian
|
|
| Sujet : Besoin d'aide Nouveau | De Michel81 Le 05-03-2018 à 13:08 sta |
|
Bonjour,
On attend le''Technicien Supérieur en électronique de 25 ans d expérience''sinon Christian il vous faut m envoyer ce poste je vous le fait gratuitement mais le problème et le port?d ou êtes vous?perso je n ai que le permis de pêche mais 54 ans d expérience radio tv hifi.
 https://www.flickr.com/ph…/
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 05-03-2018 à 14:27 sta |
|
Bonjour
Oui Michel ce genre de panne doit être vue par quelqu'un qui a l'habitude de bricoler dans un bloc d'accord; on doit avoir le poste devant les yeux; en attendant bonne bidouille et faite nous part de la panne.
Le''Technicien Supérieur en électronique de 25 ans d expérience'' n'est toujours pas là; mais bon c'est au pied du mur qu'on reconnait le maçon!
Cordialement
|
|
| Sujet : Besoin d'aide Nouveau | De Christian Le 05-03-2018 à 19:22 cms |
| |
Bonsoir Michel et F5,
J'habite à Nevers (58), 2 mois d'expérience
Impressionnant votre site, Michel, il est évident que pour quelqu'un comme vous, ça doit être beaucoup plus simple. Malheureusement, je ne pense pas que nous habitions tout près l'un de l'autre.
Si je n'arrive pas le réparer malgré tous vos conseils, je conserverais mon système (sortie du bloc -> fil d'antenne + résistance montée en série avec un condensateur relié au chassis au moins pour avoir les GO. Il me restera à résoudre le problème du potentiomètre volume qui n'offre qu'un seul niveau sur toute sa course, je vais le remplacer dès que possible.
Cordialement,
| |
|
|
| Sujet : Besoin d'aide Nouveau | De F5LJJ Le 07-03-2018 à 09:47 sta |
|
''Les bobinages ne sont pas dessoudes, j ai vérifié en revanche j ai l impression qu' il y a coupure ? Sinon, paddings et trimmers ? Je ne connais pas ?''

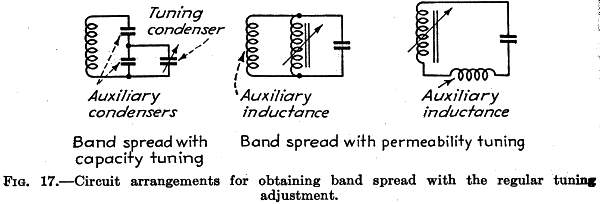

Sur l'image de gauche, le petit condensateur en parallèle sur le condensateur variable est appelé ''trimmer'' et le petit condensateur en série avec l'ensemble est appelé ''padding''.
le trimmer rattrappe effectivement l'écart de fréquence causé par le rajout d'une spire; il suffit de se placer sur la fréquence d'accord du circuit LC avec un générateur BF et en touchant les éléments variables pré-cités, vous entendrez la fréquence dériver.
Le trimmer sert pour faire varier les fréquences hautes (1400 kHz en PO) et le padding ou le noyau magnétique, les fréquences basses ( 525 kHz en PO).
Néanmoins dans un superhéterodyne :
l'alignement se fait en 3 points :
Le trimmer ajuste les fréquences hautes
Le Padding les fréquences basses ,
Le noyau du bobinage le milieu de bande
JL
| |
|
| Sujet : Besoin d'aide Nouveau | De XYZ du 56 Le 09-03-2018 à 16:47 sta |
|
Bjr,
Le 17/2, un tech. sup. de 25 ans d'expérience (dont le pseudo était ''nouri) s'était proposé pour venir aider ''Christian''. Parfait!
Le 5/3, Michel 81 et F5LJJ se sont étonnés de ne pas voir cette personne rejoindre ce sujet.
Accessoirement, il a été, un peu, actif dans d'autres fils, puis a disparu.
Son bateau a-t-il supporté la traversée de la Méditerranée?
Cordialement.
|
|
| Sujet : Besoin d'aide Nouveau | De XYZ du 56 Le 09-03-2018 à 16:52 sta |
|
Pas noyé: il est revenu sur: ''réception faible sur Philips BF 545'', ce jour, avec des infos d'importance!!!
|
|
|
>Journaux du site au 22/08/2022 à 10:26
