| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 12-02-2018 à 16:35 sta |
|
Bonjour a tous, je suis nouveau sur le forum, mais ça fait bien un an que je suis la a observer dans l'ombre ce qu'il s'y passe. Je suis un jeune de 22 ans qui a perdu son vieux pépé y'a deux ans, et qui s'est retrouvé plonge dans tout son ancien bazar électronique, ou l'on trouve du neuf (enfin, récent) comme du vieux, du rare comme du commun, et depuis je m'affaire a trier tout ça, et a essayer de compléter le savoir et le matériel qu'il me manque.

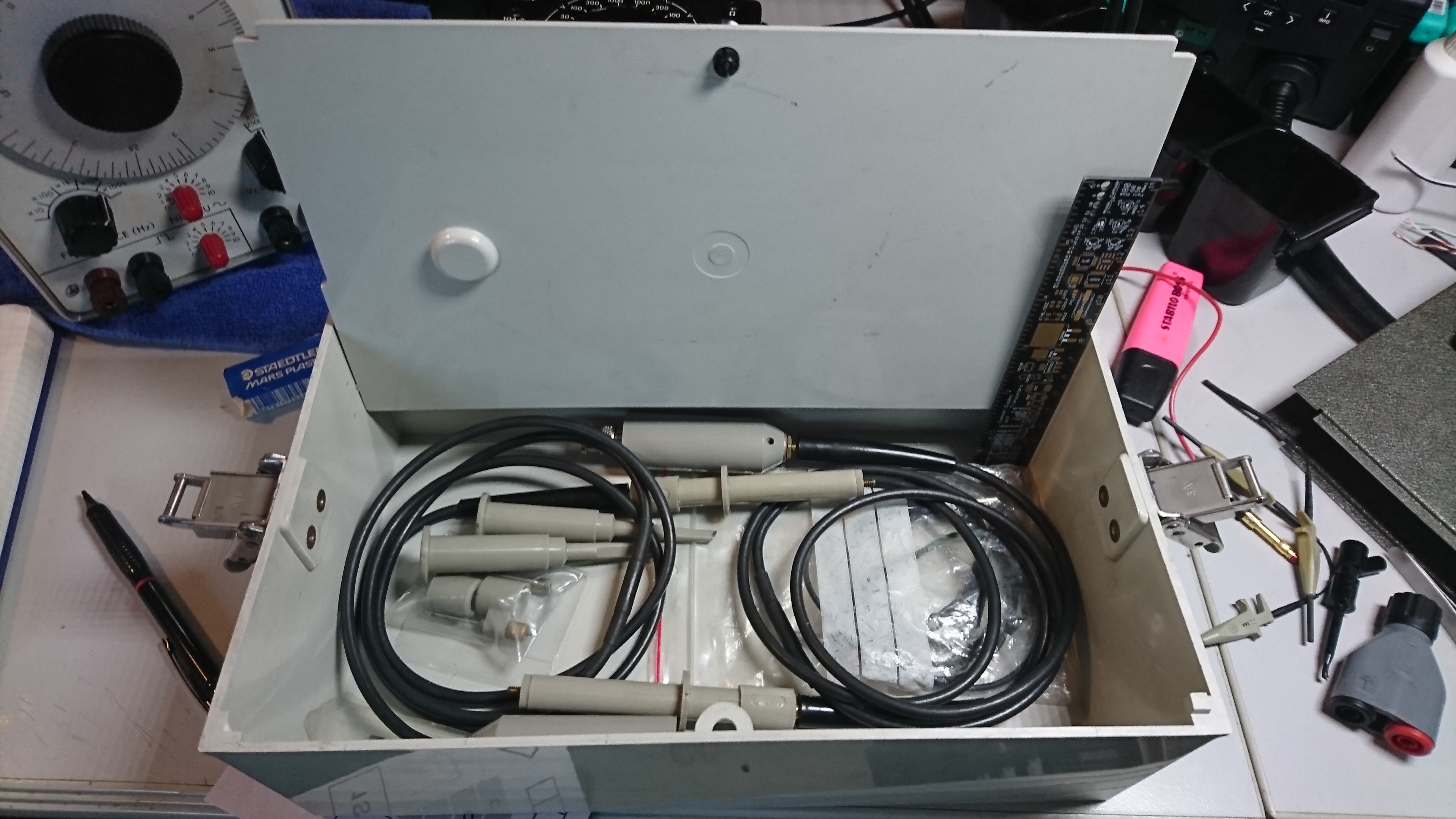

J'ai donc récupérer un OCT 569A de chez CRC, complet avec sa boite de sondes fixable en façade pour protéger les commandes (mais sans aucunes notices),

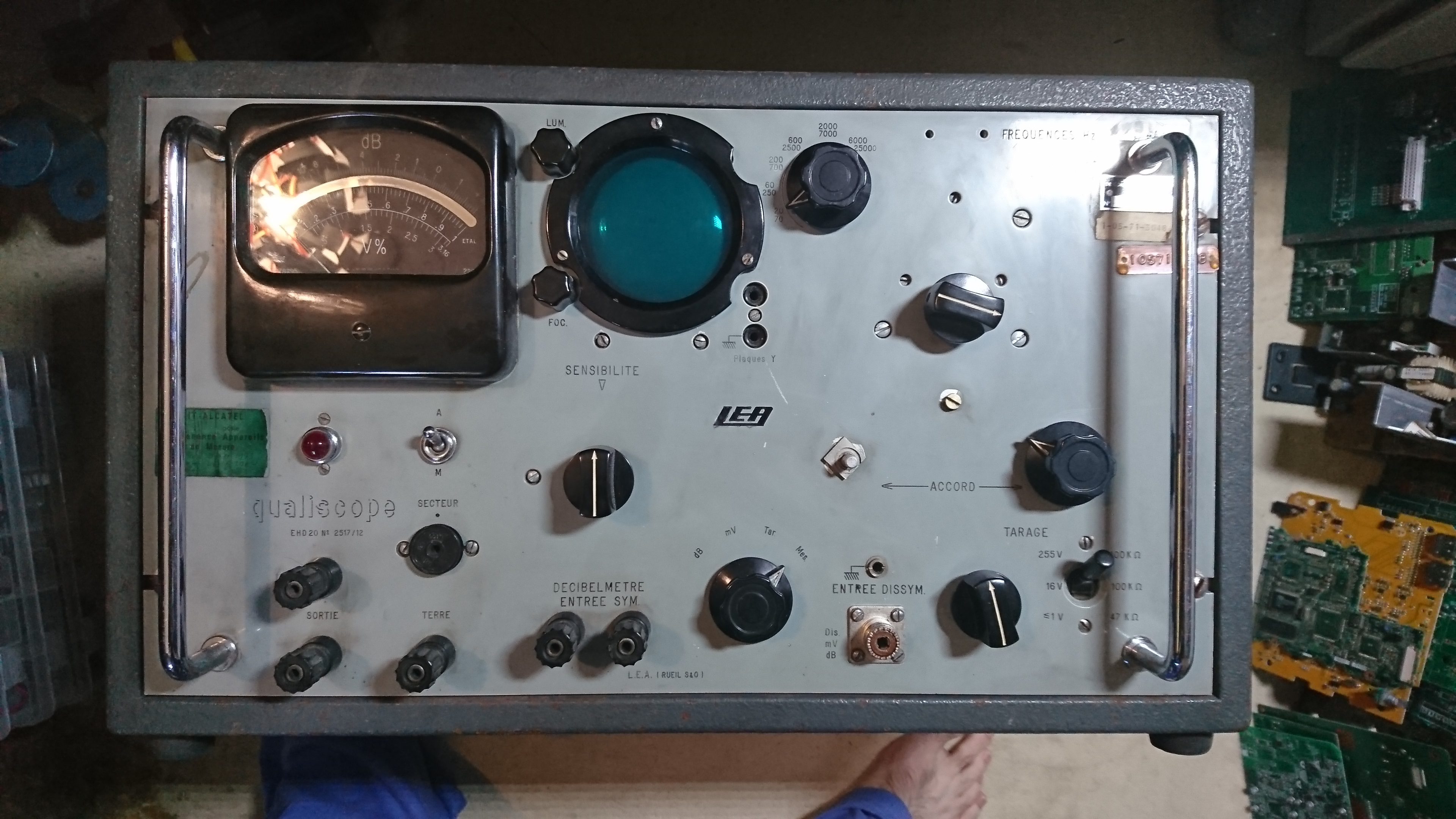

Un Qualiscope EHD20 de chez L.E.A. ( d’après ce que j'ai pu glaner, ça sert a visualiser les harmoniques?) sans notice de nouveau,

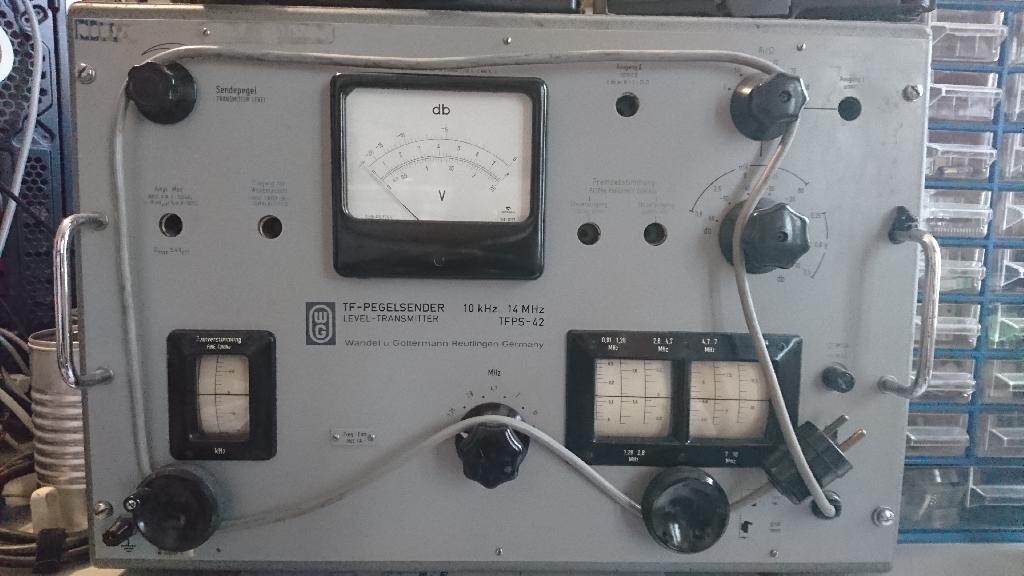

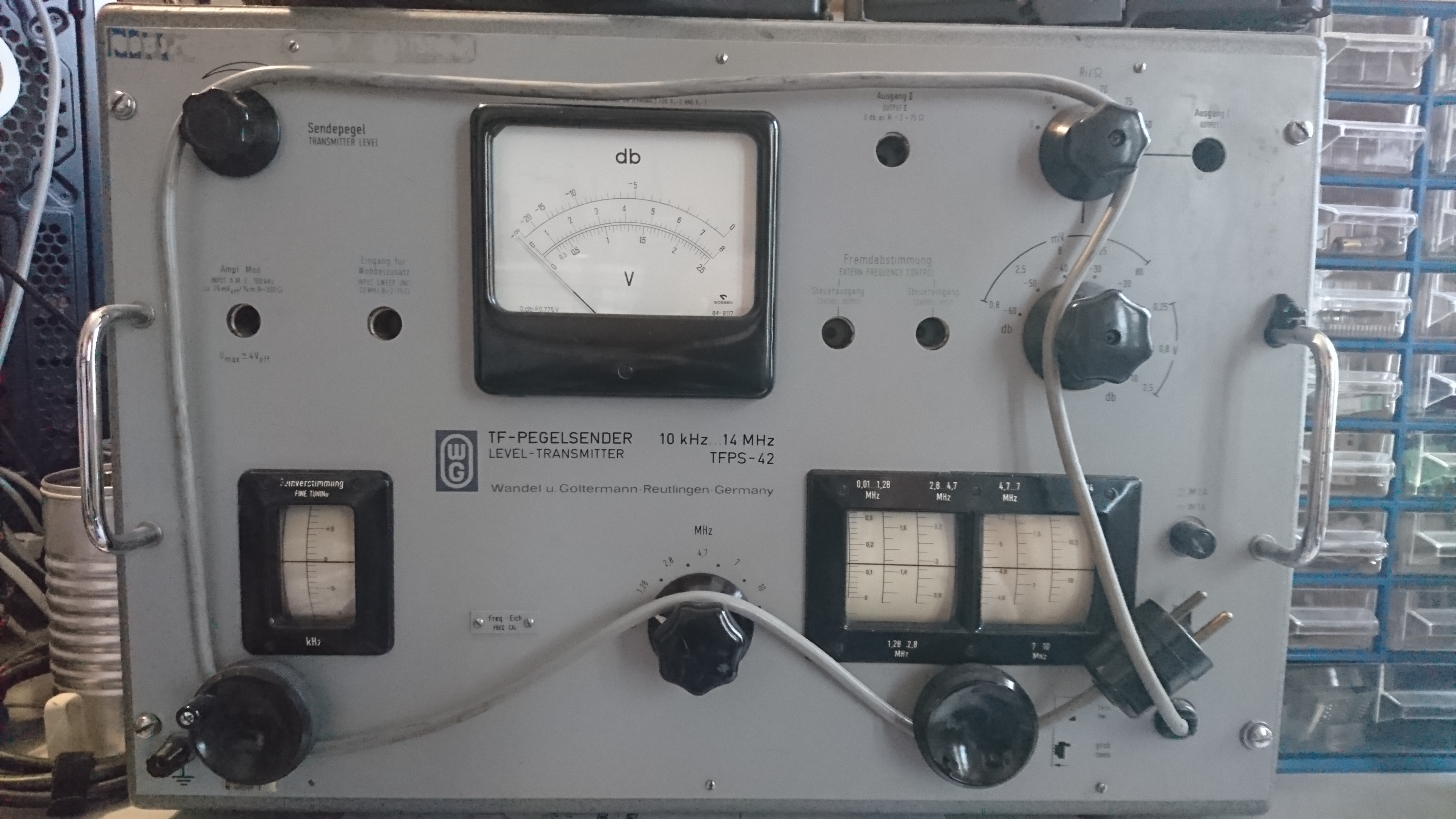

Un TFPS - 42 level transmitter (Pegelsender) de chez Wandel und Goltermann, dont j'ai trouve la doc en PDF (pour ceux qui la veulent, me contacter, je vous l'envoi par mail)
ajouter a ça des composants en tout genre, sans aucune doc (donc a trier et trouver la doc en rangeant) et vous avez la recette parfaite pour vous éclipser du monde et ne refaire surface que dans plusieurs années.
Je crie donc a l'aide!

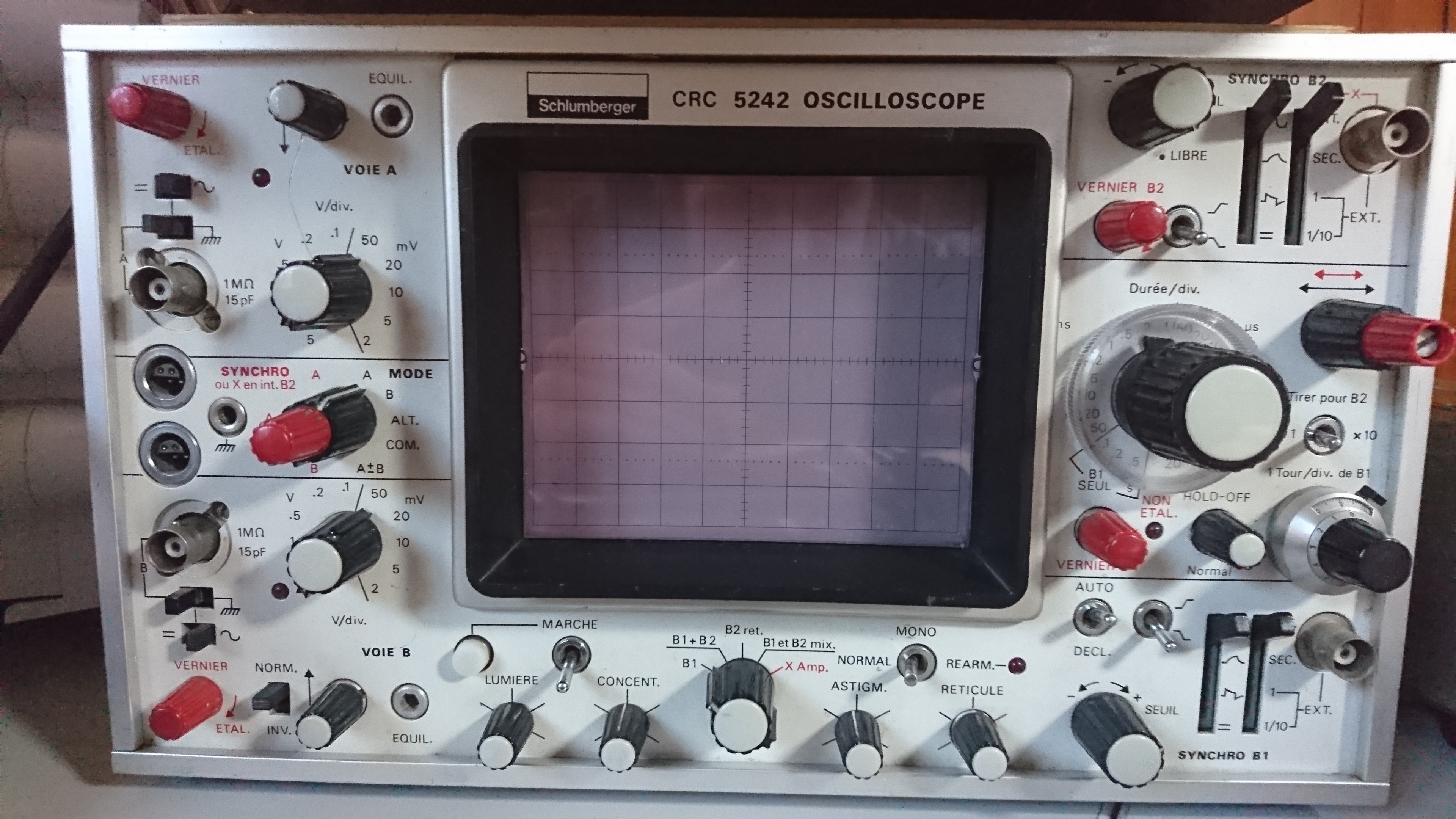

En rangeant tout ça, je me suis fait piquer par la petite bête, et j'ai racheter (entre autre) un oscilloscope de chez Schlumberger, un ''crc 5242 oscilloscope'', dont je n'ai pas la doc non plus.
J'ai donc besoin d'aide pour trouver la (ou les quand il y en a plusieurs) doc:
-d'un scope CRC modèle 569A
-d'un qualiscope L.E.A. de modèle EHD20
-et pour finir un scope Schlumberger de modèle crc 5242 oscilloscope
J'inclus bien sur des photos de tout ça pour les curieux ( ca sera sur plusieurs posts), et précise que j'ai déjà pas mal cherché sur le net, hélas sans succès.
MUTSCHLER François
PS: s'cusez pour les accents, j'ai un clavier qwerty qui malheureusement n'a pas de touches dédiés, et le correcteur automatique a ses limites
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 12-02-2018 à 16:48 sta |
|
voila encore quelques photos, dont celle de la prise d'alimentation du qualiscope. Quelqu'un a déjà vu des prises pareille? J'ai trouve un moyen de l'alimenter, mais je doute que le constructeur avait prévu cette prise pour ce fonctionnement-ci...
De plus, si quelqu'un a des information sur les deux connecteurs LEMO sur la gauche du crc5242 (leur utilité, qu'est-ce que l'on y branchait, ...) ça serait plus qu'apprécié. je penche pour une entrée pour sonde différentielle (un connecteur pour chaque voie), mais je sait pas trop... ils ont quatre broches, deux malles et deux femelles, et les deux femelles sortent du +6.5V et du -12V. la prise qui vient s'y brancher a un numéro de série du genre FFA1S304**** chez LEMO.

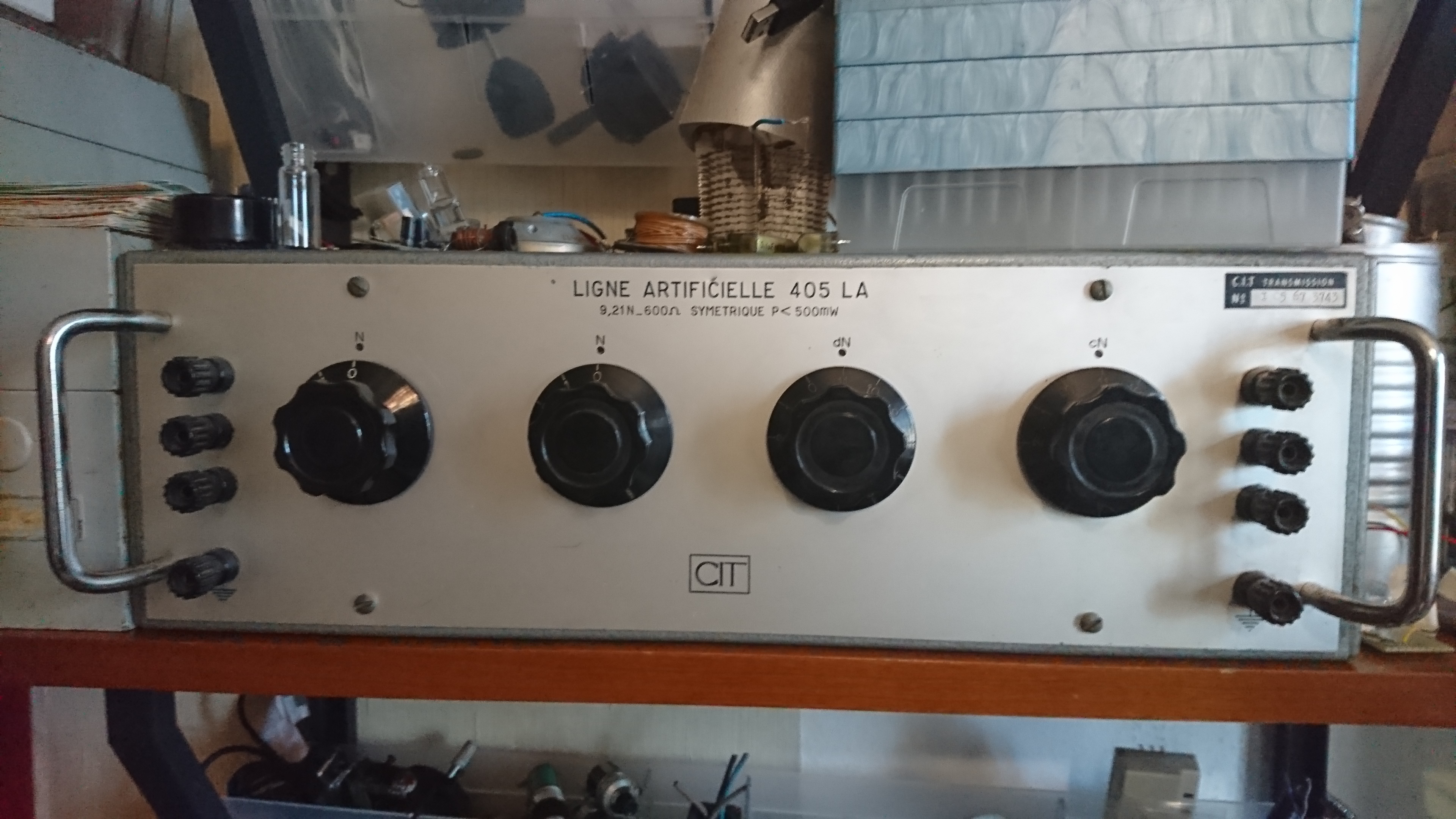

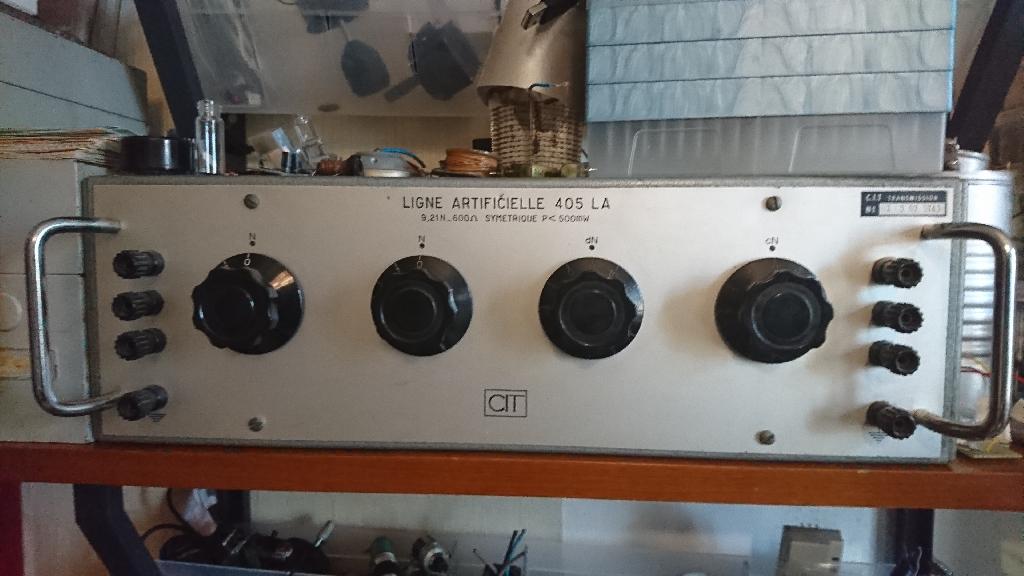

La dernière est un petit bonus, une boite de ligne artificielle de chez CIT, modèle 405LA,
Si quelqu'un sait quel paramètres contrôlent les sélecteurs en façade, éduquez moi, car j'ai pas tout a fait compris, même après avoir expérimenté un peu
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De F6FLC Le 12-02-2018 à 18:08 sta |
|
Bonjour,
la ligne artificielle ne servira jamais, le qualiscope non plus, le pegel Wandel guère plus
ce sont des appareils pour mesurer les lignes téléphoniques de l'ancien temps
le Wandel qui est un millivoltmètre sélectif peut à la rigueur servir à écoutes les ondes courtes en SSB
les prises à gauche du scope doivent servir à alimenter des sondes actives avec préampli incorporé, mais de la même marque, pas très utile et sondes probablement introuvables
ici aucune doc, mais certains membres ont des trésors
bon courage !
Michel...
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Adams Le 12-02-2018 à 18:34 sta |
|
Bonjour
''des information sur les deux connecteurs LEMO sur la gauche du crc5242''
Ce sont les prises d'alimentation des sondes actives .( Jamais vu une. )
Le 5242 est un 175 MHz , le 569A . 40 MHz
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De julienbeta Le 12-02-2018 à 18:53 sta |
|
Bonjour
du bon matos que tout ceci. Les oscillos serviront c'est sûr ... à garder précieusement.
Bon courage
Julien
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De julienbeta Le 12-02-2018 à 18:56 sta |
|
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De julienbeta Le 12-02-2018 à 19:00 sta |
|
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De BRT95 Le 12-02-2018 à 21:16 sta |
|
Bonjour.
Le qualiscope sert a mesurer la distorsion dans un ampli ou un préampli bf.Il manque le
bouton démultiplicateur de l'accord.Souvent alimenté par une prise ''FRB'' (3 broches en
rond avec encliquetage rotatif.Matériel très utilisé dans les labos et studios BF et aussi a
feu l'ortf et les suivantes. JC
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 12-02-2018 à 21:35 sta |
|
Merci a tous!
Julien, j’étais déjà tombe sur Radiomuseum pour le EHD20, dont j'ai tiré les inscriptions pour les différents cadrants que j'ai a fabriquer pour le mien, puis sur radiofil, qui malgré le fait qu'ils ont plusieurs des docs que je recherche, demandent des frais annuels que je ne peut m’offrir, sans compter que toutes leurs docs ne sont pas numérisées
J'avais trouvée aussi le site d'Electropuces, qui après un court échange, m'a dit qu'il devait avoir les docs pour mon 569A, mais qu'il ne savait pas ou il les avaient mises
Aussi, quelqu'un aurait-il une photo ou une ref pour les connecteurs pour le TFPS-42? C'est assez obscure pour que je n'en ai pas vu, même sur un site dédié au appareils W&G.

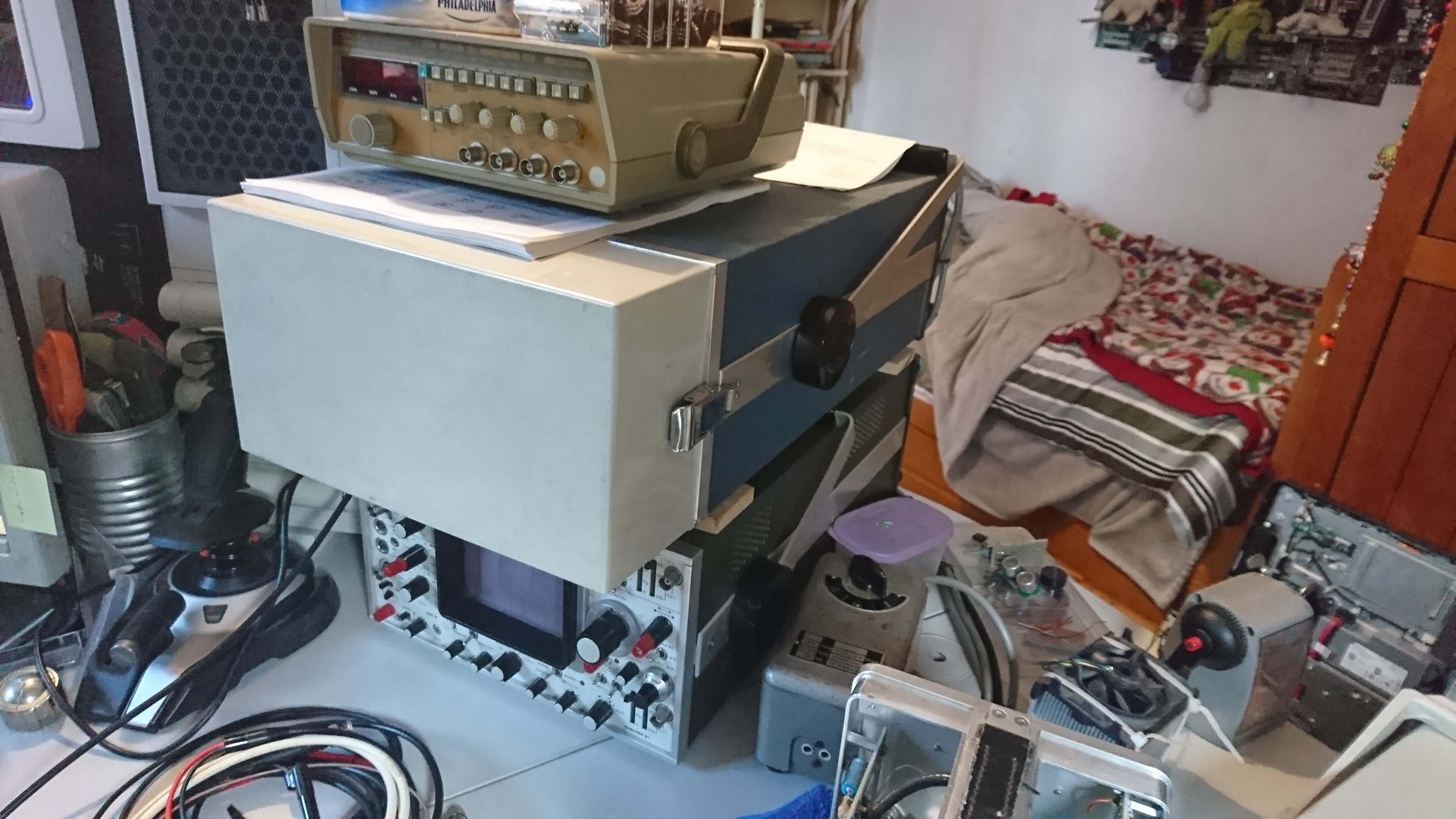

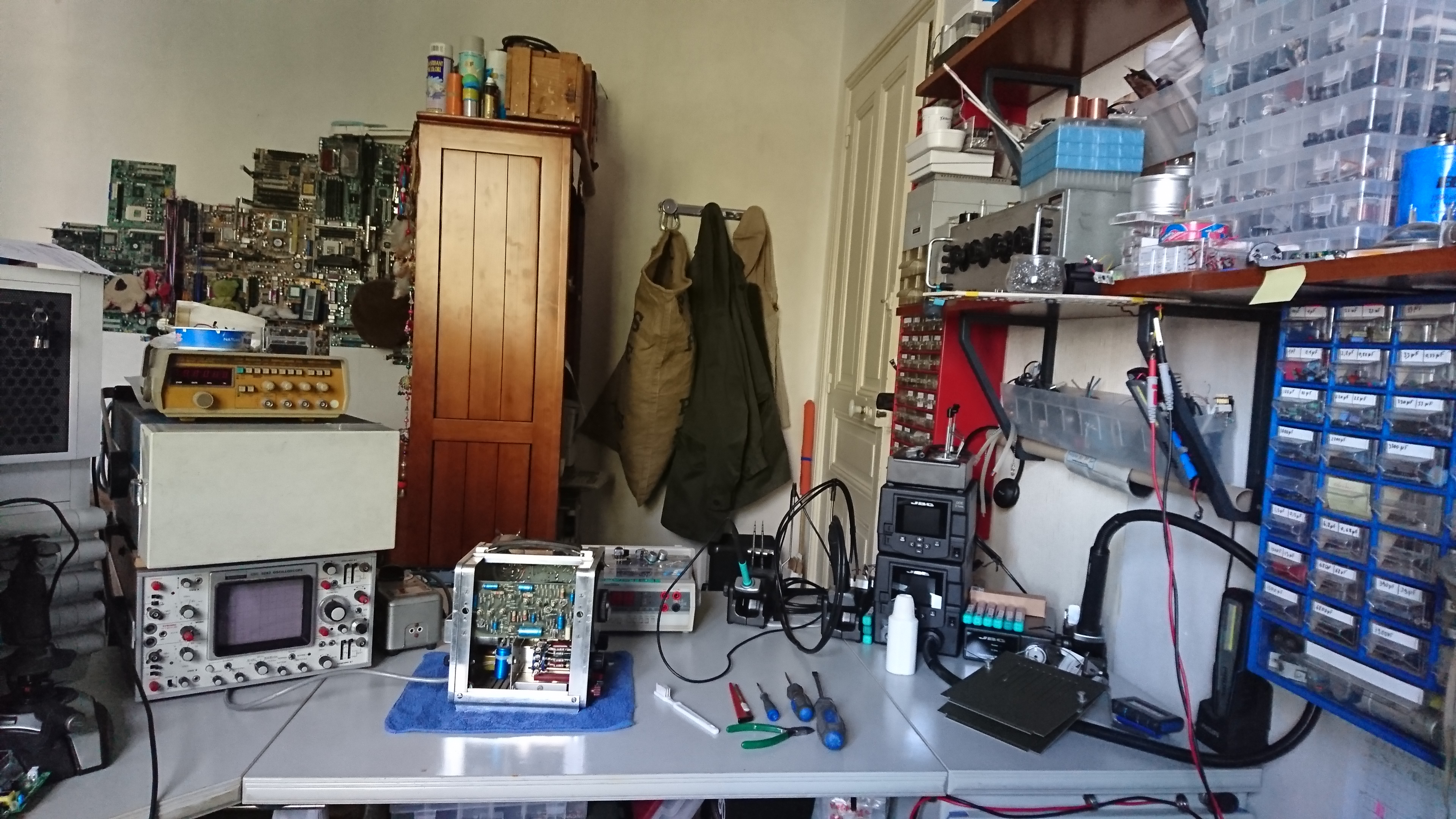

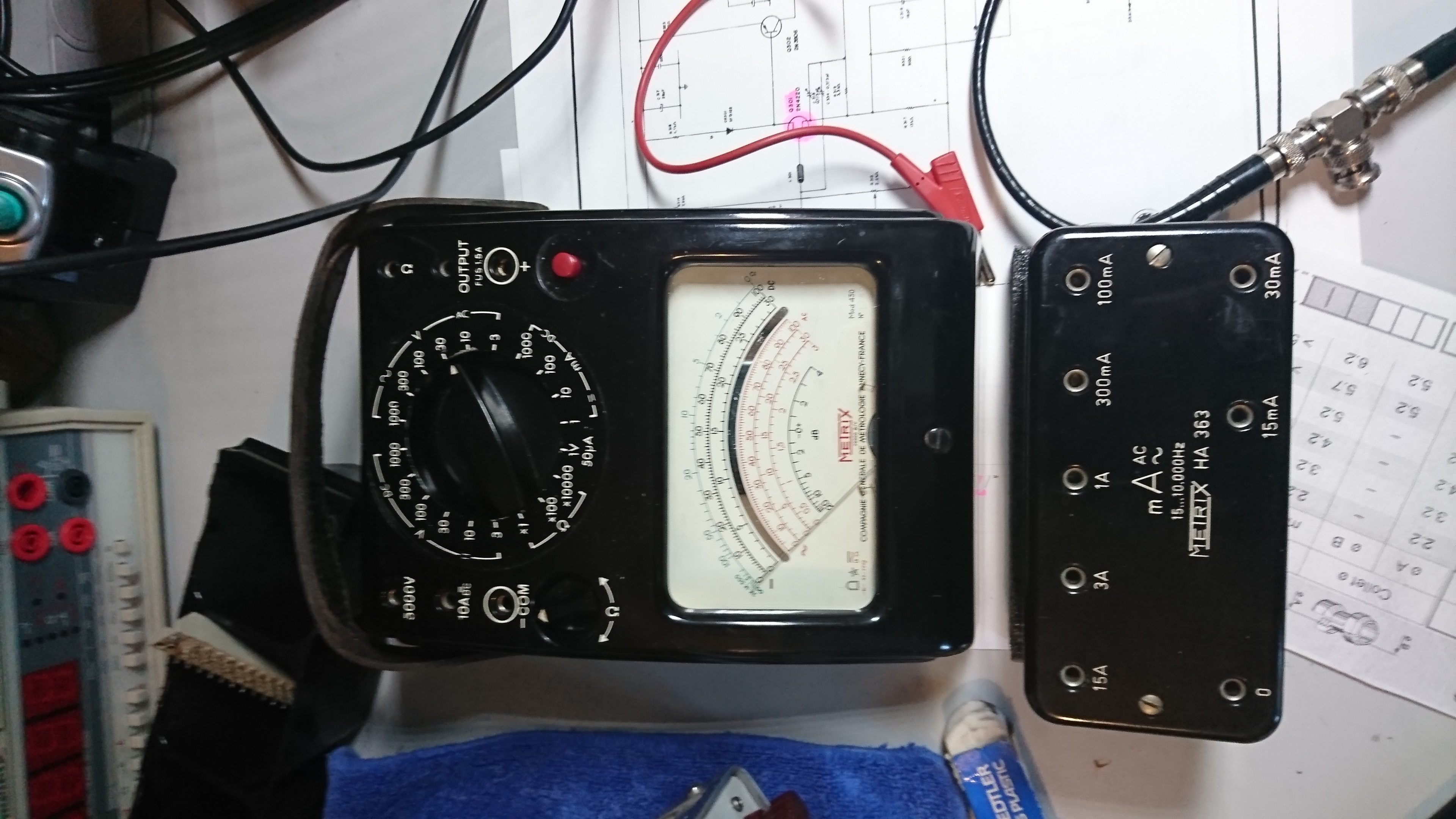

Allez, encore plus de photos pour faire venir les curieux qui pourraient avoir des infos, mon Metrix 430 avec son module de mesure de courants alternatifs HA363, et une petite photo de mon coin bricolage (j'ai honte d'appeler ca du bricolage), avec un GBT 662 de chez Schlumberger en réparation, le signal de sortie déconne quand on dépasse certaines consignes de sortie
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De julienbeta Le 12-02-2018 à 23:50 sta |
|
ma foi j'aimerais avoir la moitié de la surface de ce chouette coin ''bricolage'' ..
bien rangé en plus (ça ne devrait pas durer .... normalement)
cordialement
Julien
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De jackoe Le 13-02-2018 à 08:32 sta |
|
J'ai réussi à identifier 2 objets
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Michel87 Le 13-02-2018 à 09:07 sta |
|
Bonjour,
Personnellement, je trouve que ce coin bricolage est bien rangé.
Ou, du moins, beaucoup mieux rangé que le mien...
On reconnait au passage une ponceuse vibrante, un ventilateur... La diversité habituelle d'un établi, quoi!
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 13-02-2018 à 13:21 sta |
|

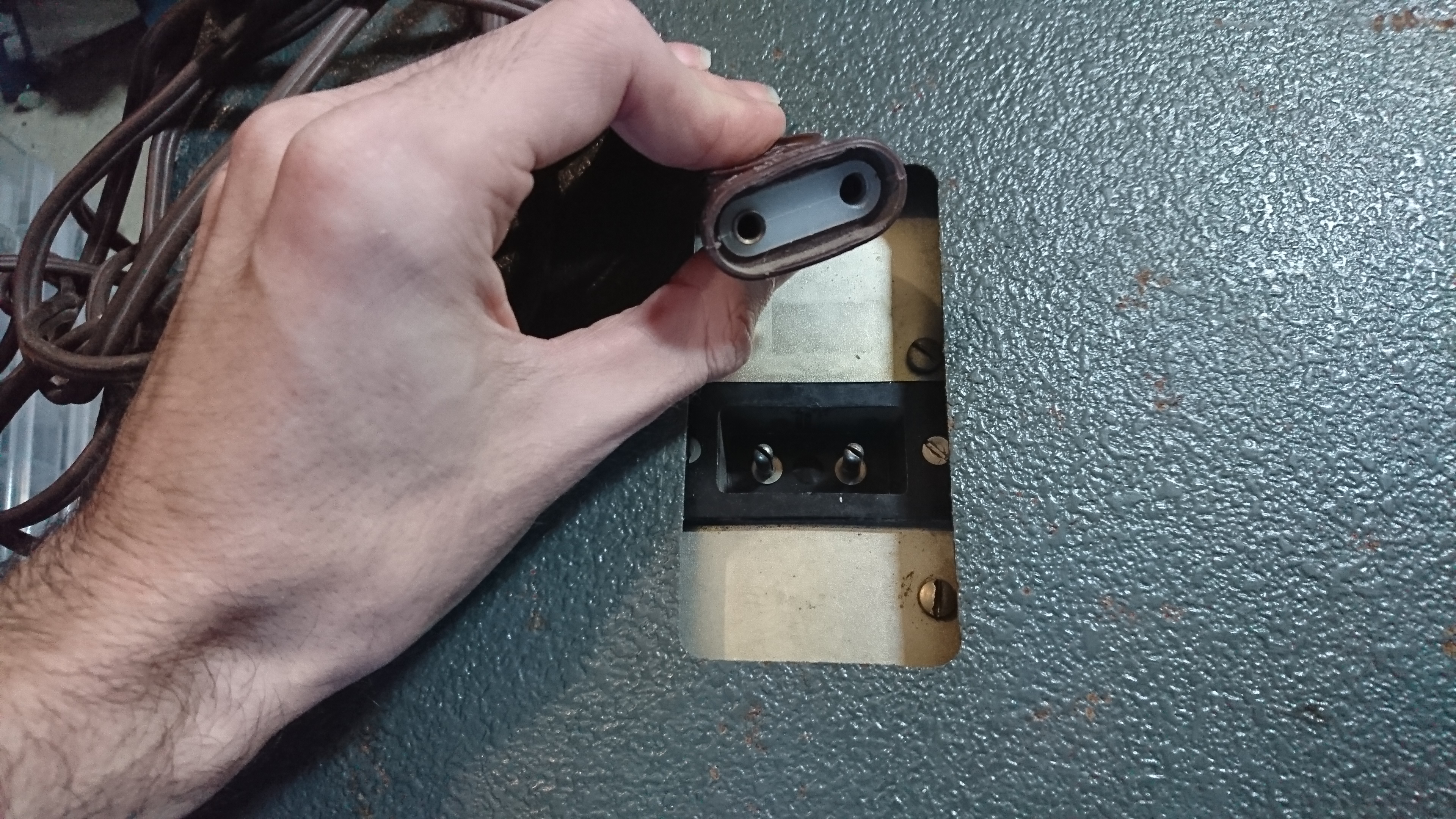

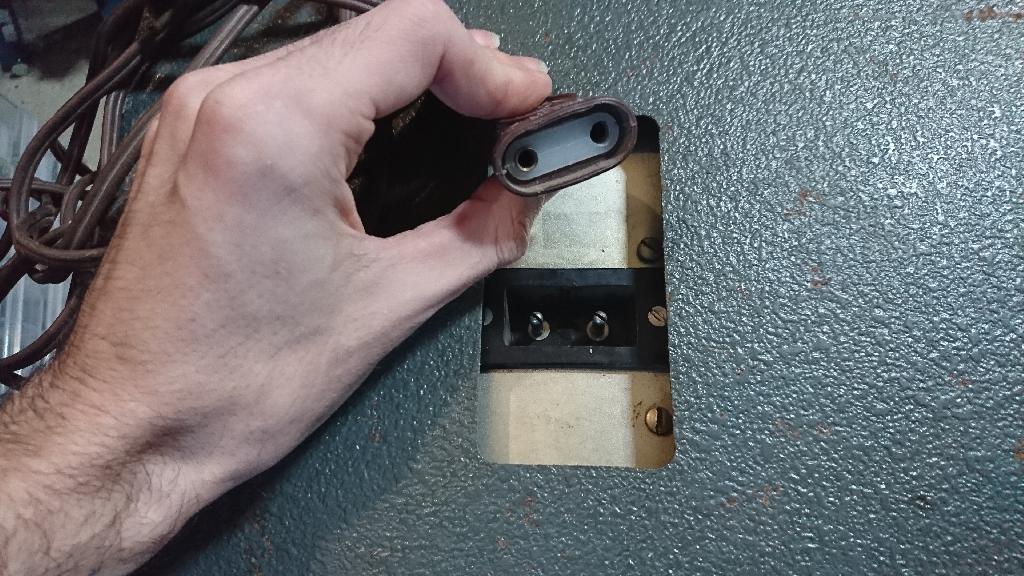

je viens de me rendre compte que j'avais pas posté la photo de la prise pour le qualiscope, la voici.
Merci JC pour l'info sur le qualiscope!
Je venait tout juste de finir de ranger ma chambre-atelier-bureau, donc c'est assez anormal que ce soit si propre et lumineux
Michel87, pour la ponceuse vibrante, tu parle du petit bloc a coté des deux oscilloscopes?
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Michel87 Le 13-02-2018 à 13:25 sta |
|
Oui, mais je me suis peut être trompé, damned
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 13-02-2018 à 17:43 sta |
|
héhé c'est juste une petite alim variable (un transfo a point multiple) qui sort du 0-3-4-5-6.5V AC , avec deux prises banane en façade :)
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Michel87 Le 13-02-2018 à 18:36 sta |
|
Euh, bon, sorry, je me suis fourvoyé. Alors c'est quoi, la chose noire à gauche du scope, qui ressemble à un joy stick?
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Jacques (webmestre) Le 13-02-2018 à 18:50 sta |
|
Un sextoy
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De F1EVJ Le 13-02-2018 à 18:52 sta |
|
''le Wandel qui est un millivoltmètre sélectif peut à la rigueur servir à écoutes les ondes courtes en SSB ''
Pardon Michel FLC, mais il s'agit ici d'un ''pegelsender'' donc, d'un générateur dont-il aura peut-être l'utilité...
73' Pierre
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 13-02-2018 à 19:36 sta |
|
tout a fait, un bâton de joie, mais qui ne vaut rien compare a celui ci! Qui est-ce qui réussira a l'identifier?
Il y a quelques autres bricoles sur la photo, dont une bien vielle cellule Peltier, celui qui la trouve a le droit... de dire qu'il l'a trouvée
En effet '73 pierre, j'attendais de voir qui allais relever l'erreur, Bravo :P
| |
|
| Sujet : Bonjour, et a l'aide! Nouveau | De jackoe Le 13-02-2018 à 20:28 sta |
|
Là, c'est quasi surréaliste ! Les coupes en plastoc, la tour machin, la vis d'Archimède, le pouête-pouête et le bidule tirebouchonné...
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De pointcom Le 13-02-2018 à 20:49 sta |
|
je trouve amusant ''sex toys'' et Wandel ce dernier ne présentait il pas le journal du hard
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De americanradios Le 13-02-2018 à 21:22 sta |
|
Le gros baton de joie marqué 12 VOLTS c'est un ''Dynamotor''.
Le petit baton de joie est un Microsoft et accrochez-vous, c'est un modèle ''vibrant'' pour améliorer le réalisme du vol !
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 13-02-2018 à 21:30 sta |
|
Tout à fait americanradios ! Plus précisément c'est un Side Winder, un joystick à retour de force qui permet d'ajouter de la résistance à votre stick en fonction de ce qu'il se passe en jeu :)
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De nanar Le 13-02-2018 à 22:41 sta |
|
La cellule pelletier entre la tour Eiffel et la dynamo
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Michel87 Le 13-02-2018 à 23:55 sta |
|
Bon, finalement, avec la ponceuse vibrante, je n'étais pas très loin
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 14-02-2018 à 00:14 sta |
|
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De F6FLC Le 14-02-2018 à 00:52 sta |
|
Bonjour,
la vis sans fin ne provient pas d'un telex ?
sinon, je n'avais pas vu ''sender'', ça se voit mal
donc il existe son homologue récepteur
j'ai une version moderne de chez Wandel avec le pegelmesser et le pegelsender ''groupir''
Michel...
|
|
| Sujet : Bonjour, et a l'aide! Nouveau | De Didgitalpunk Le 14-02-2018 à 01:16 sta |
|
Pas de problème Michel, on se trompe tous de temps à autre, moi le premier !

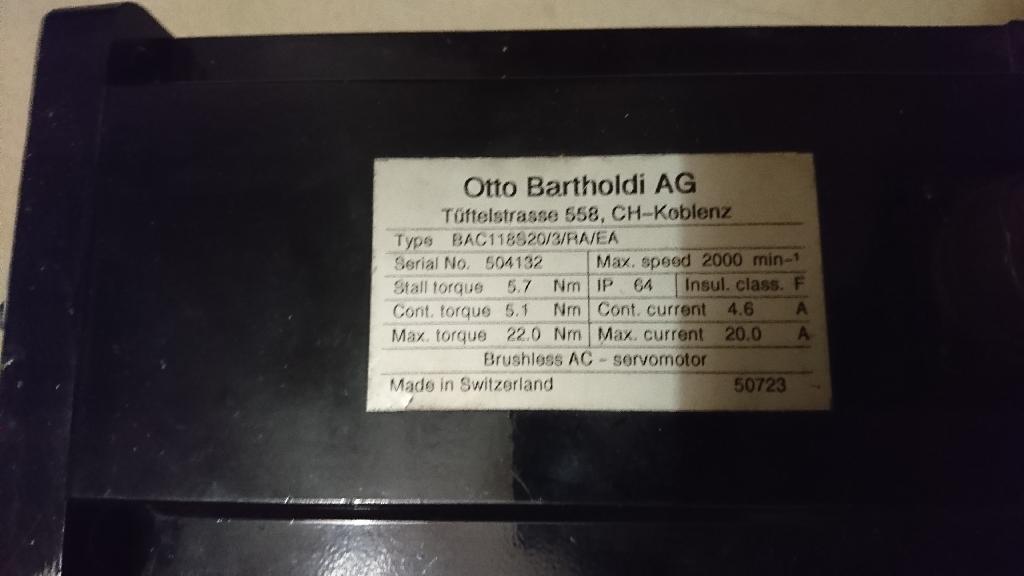

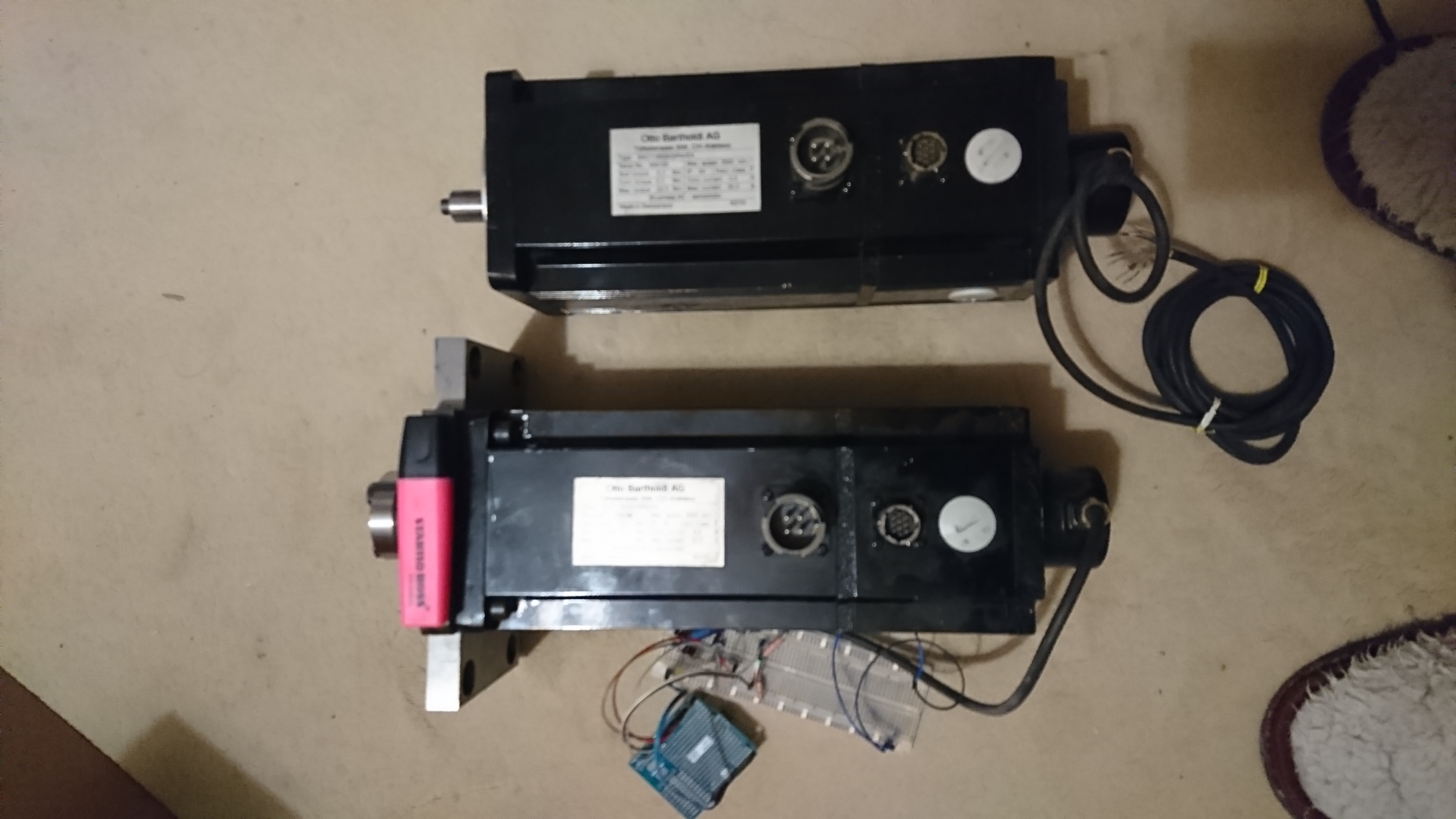

Non, la vis sans fin provient d'une vielle CNC trois axe que mon IUT mettais à la casse, j'ai demandé si je pouvait me servir, et du coup j'ai une belle vis sans fin et deux moteurs brushless taille modélisme++, et de bon souvenirs du démontage.
les moteurs on chacun leur resolver, et leur codeur 2500 points. J'ai bien sûr récupéré les câbles
Je réussi interfacer avec resolver et codeur, manque plus qu'à faire l'alimentation...
| |
|
|
