Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 11:56 sta

    Bonjour à tous

    j'ai un tsf AM, FM qui fonctionne très bien
    quand j’enlève l'ech81 ,la fm ne fonctionne plus, est ce normal car je pensais que l'ech81 ne servais pas pour la fm.
    Merci de m’éclairer, car j'essaye de comprendre




Sujet : poste FM Nouveau De Phil  Le 06-01-2018 à 11:58 sta

    Pourquoi enlever le tube ???


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 12:01 sta

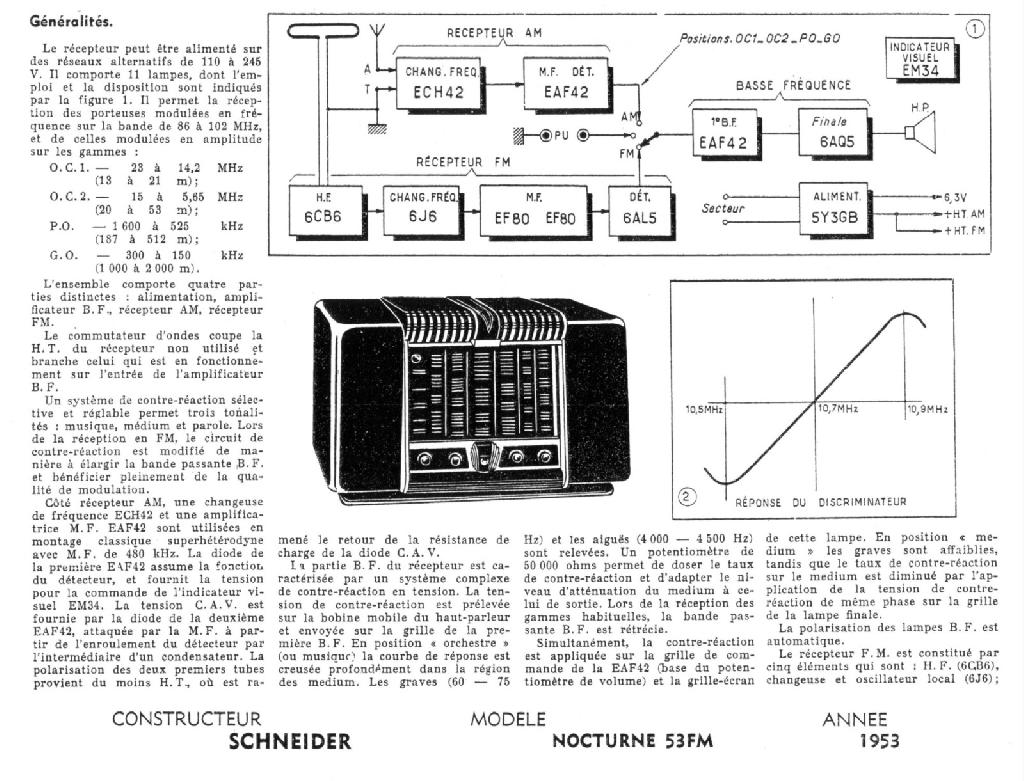

    voir schema




Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 12:02 sta

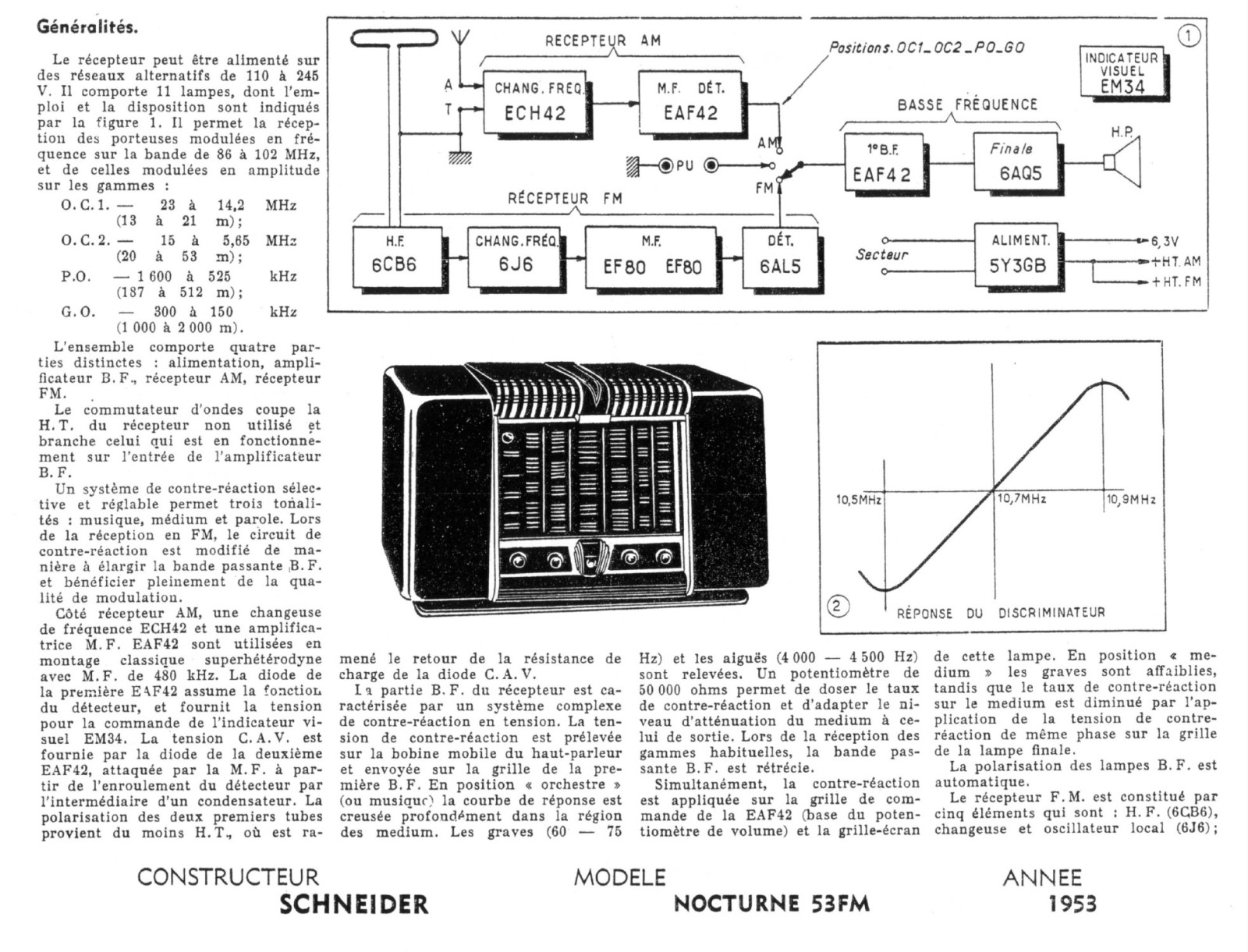

    la ,c'est une ech42, si on l'ote, le poste fonctionne en fm ?


Sujet : poste FM Nouveau De ON5WF  Le 06-01-2018 à 12:20 sta



    Pour ce poste là, en principe la FM fonctionne.

    Il faudrait voir le schéma de votre poste!

    ON5WF


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 12:28 sta

    voici la doc, merci!

 Fichier
.PDF



Sujet : poste FM Nouveau De ON5WF  Le 06-01-2018 à 12:41 sta



    Ici, c'est logique, puisque la ECH81 se trouve dans la ''chaîne'' FM!

    ON5WF


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 12:50 sta

    d'accord, merci pour votre réponse rapide.


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 13:25 sta

    Mais dans ce cas, est ce que l'ech81 entre dans le changement de frequence ?


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 13:26 sta

    En fm ?


Sujet : poste FM Nouveau De blaisepascal  Le 06-01-2018 à 14:04 sta

    Non, c'est la seconde section de l'ECC85 qui assure le changement de fréquence FM.
    En FM, la section heptode de l'ECH81 sert de premier étage d'amplification FI à 10.7MHz.
    Pascal


Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 15:23 sta

    d’accord BLAISEPASCAL , je comprends mieux !!!

    Donc dans un premier temps,changement de fréquence avec l'ECC85, puis amplification FI avec la section heptode de l'ECH81. C'est bien ça ?



Sujet : poste FM Nouveau De theraf1972  Le 06-01-2018 à 15:27 sta

    Dites moi si j'ai bien compris aussi, en FM les transfo mf sont réglés à 10,7 MHz et en AM 455KHz en général.



Sujet : poste FM Nouveau De blaisepascal  Le 06-01-2018 à 16:19 sta

    ''Donc dans un premier temps,changement de fréquence avec l'ECC85, puis amplification FI avec la section heptode de l'ECH81. C'est bien ça ?''

    Oui, c'est bien ça.

    ''en FM les transfo mf sont réglés à 10,7 MHz et en AM 455KHz en général''

    Oui, ce sont des fréquences FI qui se sont standardisées à partir d'une certaine époque. Sur les aspects historiques, d'autres membres du forum seront beaucoup plus calés que moi.
    Sur votre schéma, vous pouvez voir que les transfos FI (ou MF) AM et FM sont séparés et branchés en série dans les circuits anodiques des ECH81 et EF85.

    Pascal


Sujet : poste FM Nouveau De ON5WF  Le 06-01-2018 à 16:52 sta



    Le montage ECC85 est classique. La première triode amplifie le signal FM VHF et la seconde triode est à la fois oscillatrice et mélangeuse. On applique à la grille de la 2de triode le signal amplifié qui s'ajoute au signal de l'oscillation et la non-linéarité du tube fait que l'on retrouve à sa sortie, entre autres, Fvhf - Fosc et Fvhf + Fosc. Le transfo MF élimine les signaux indésirables.

    ON5WF


Sujet : poste FM Nouveau De theraf1972  Le 07-01-2018 à 12:50 sta

    merci pour vos réponse !

    j'aurai s'il vous plait une autre question, si le transfo MF élimine les signaux indésirables, à quoi sert le deuxième transfo MF ?

    Merci


Sujet : poste FM Nouveau De blaisepascal  Le 07-01-2018 à 13:34 sta

    Vous voulez dire le second en cascade situé dans le circuit anodique de la EF85 ?
    Il contribue à façonner la courbe de réponse de la section MF
    - Atténuation minimale de la bande de fréquences utiles 455kHz +/-4.5kHz pour l'AM, 10.7MHz +/-100kHz (grosso modo) pour la FM
    - Atténuation maximale pour les fréquences en dehors de cette bande.

    Idéalement, la courbe de réponse est rectangulaire. Un seul transfo MF ne suffirait pas à approcher suffisamment cet idéal, avec 2 en cascade, cela devient acceptable pour la radiodiffusion.

    Pascal


Sujet : poste FM Nouveau De theraf1972  Le 07-01-2018 à 14:18 sta

    Ok , Merci pour vos réponses, c'est ce que je pensais mais j'en étais pas certain.

    Merci blaisepascal !!!
