| Sujet : Icom IC-7400 Nouveau | De dede2000 Le 10-04-2017 à 09:34 sta |
|
Bonjour
Voila j'ai besoin d'aide sur une radio ICOM IC-7400 voila la puissance est normal 100 W en HF sur 7MHz, 10MHz.
Et trop basse sur les autre fréquences entre 30W et 80W.
L'ALC ne devis qu'a mi course.

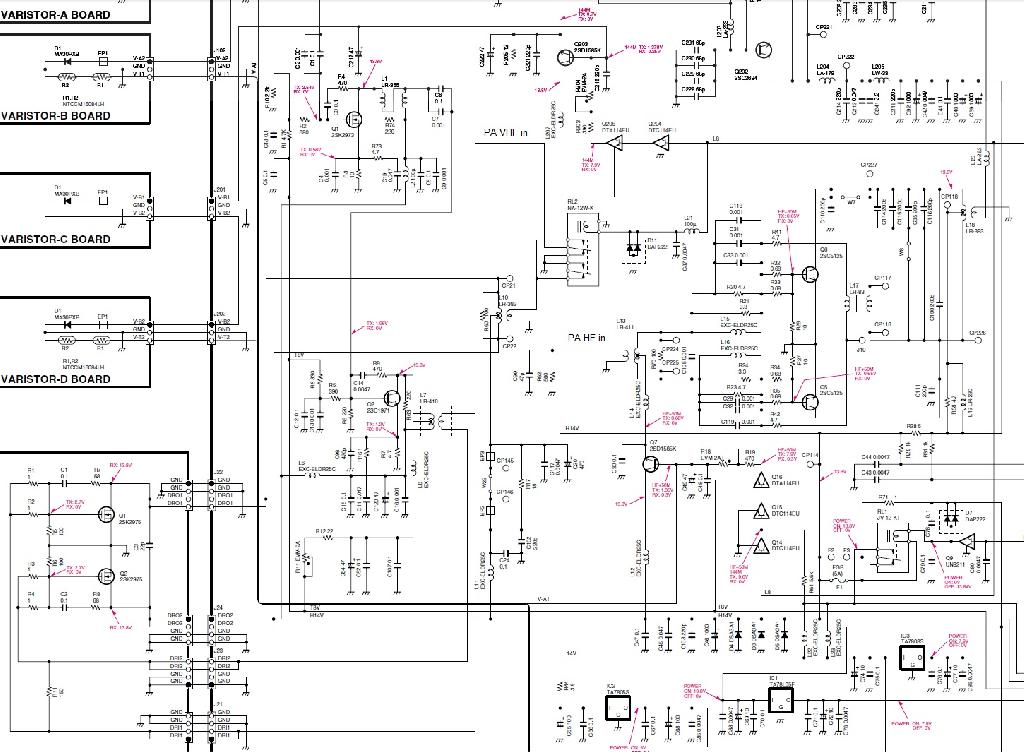

Un truc me gêne sur le schéma les drivers semble fonctionner en classe C il n'y a pas de potards pour le réglage des gates.
Si vous avez des suggestions je suis tout ouïe.
Merci pour votre aide.
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 10-04-2017 à 12:33 sta |
|
Bonjour,
en principe, impossible, la classe C n'est pas linéaire et inapte à passer de la SSB
Michel...
|
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 10-04-2017 à 13:01 sta |
|
Ils ont peut-être oublié de dessiner une prise milieu au secondaire de L7 qui irait à la polar, à moins que ce trs soit linéaire sans polar ?
 http://html.alldatasheet.…
Michel...
|
|
| Sujet : Icom IC-7400 Nouveau | De F6CER Le 10-04-2017 à 14:03 sta |
|
Bonjour
Erreur de dessin , voir R11
|
|
| Sujet : Icom IC-7400 Nouveau | De dede2000 Le 10-04-2017 à 21:44 sta |
|
Bonjour a tous et merci pour votre aide.

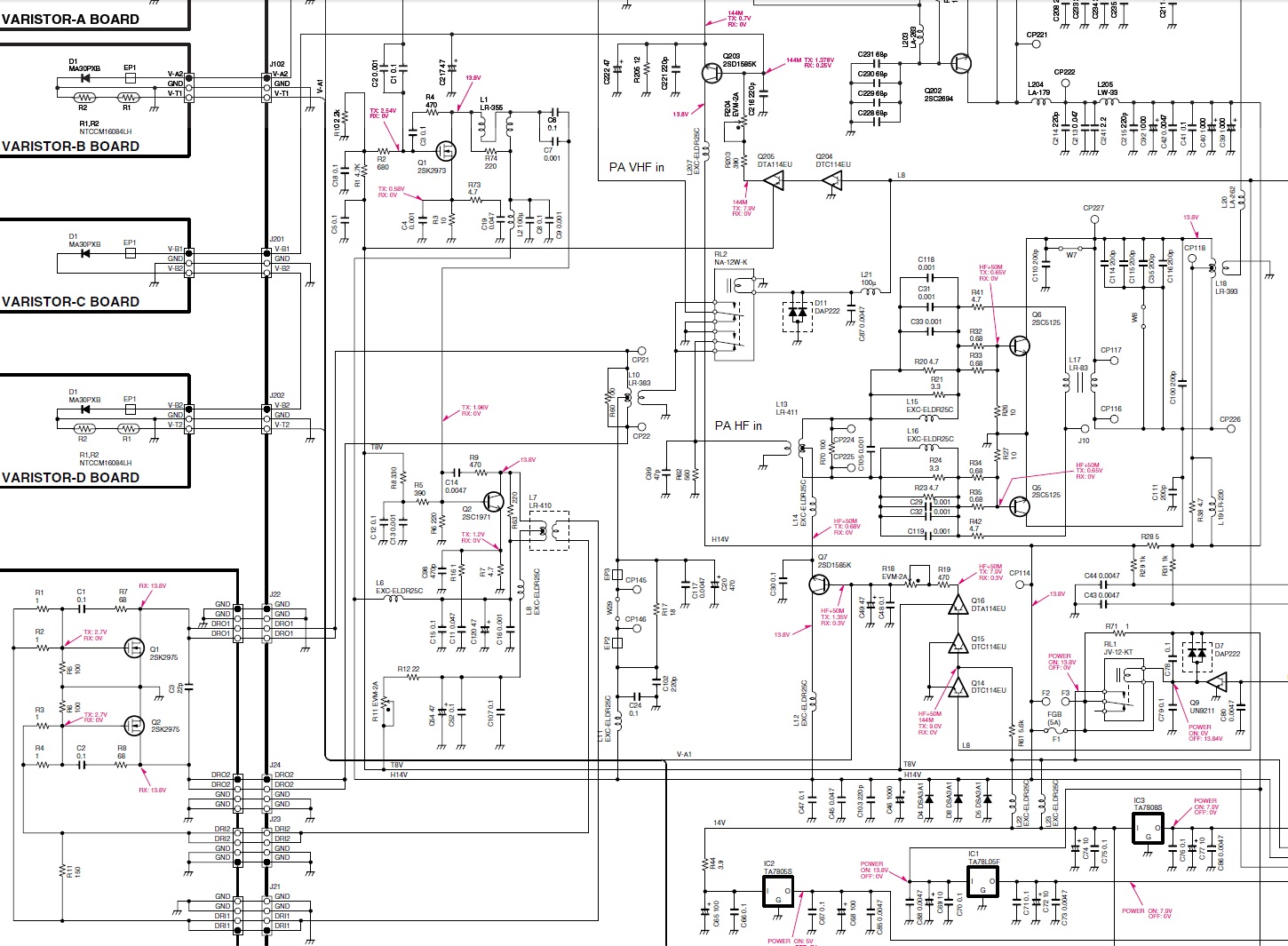

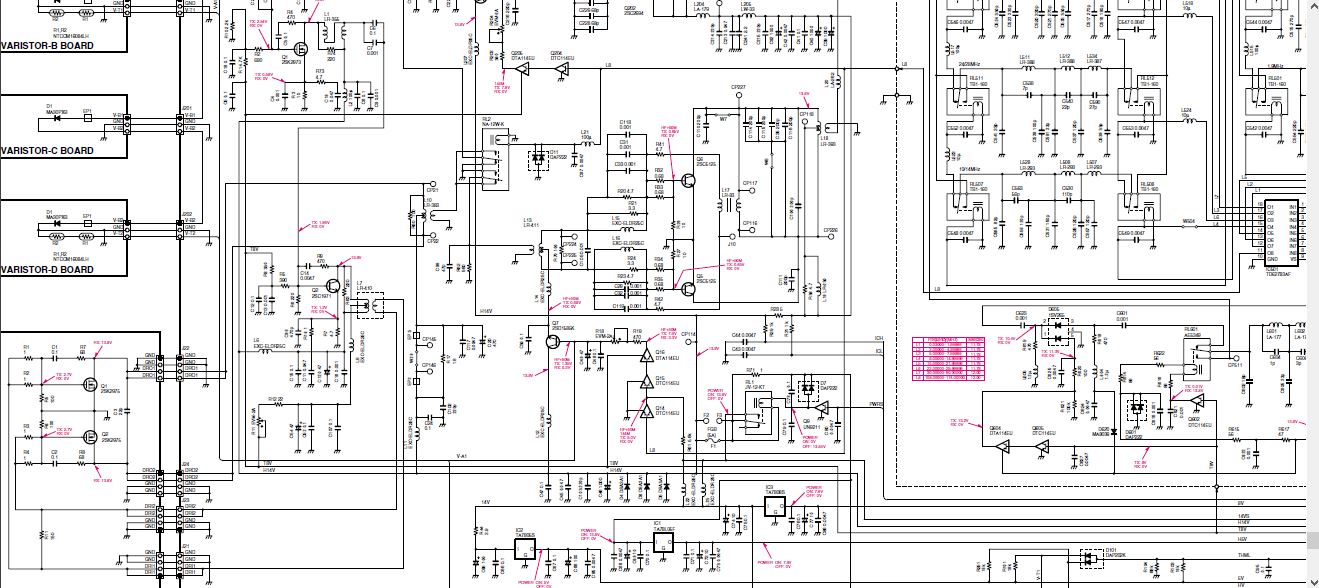

Bizarrement j'ai pas l'impression dune erreur de schéma ci joint la même extrait de doc issue de la doc du 746pro version américaine du 7400.

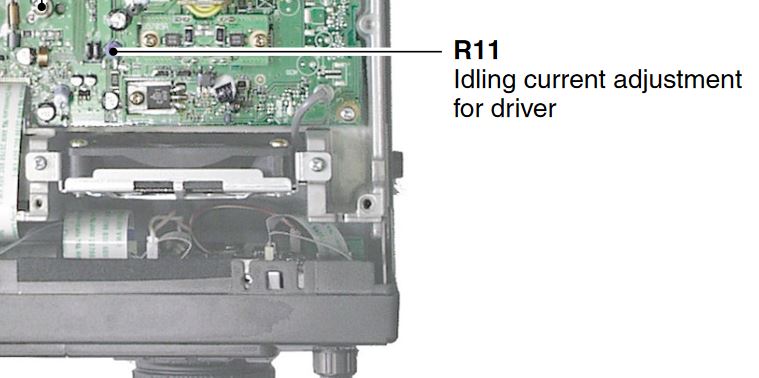

Mais Georges doit être sur la bonne piste d’après la doc le courant de repos des drivers est ajuster avec R11 mais je comprend pas comment ces transistors sont polarisés.
je vais regarder cela de plus prés!
Ce qui m’inquiète c'est que le poste fonctionner correctement quand je l'ai u mais ne faisant que de la réception je ne me préoccupé pas de la puissance d’émission jusqu’à présent!
Le poste est un HF et 144MHz et l’étage commun au 2 bandes est ce pa driver !!
La puissance étant de 10W en 2m! La maladie de ces radios c'est l'échauffement excessif des transistors, car montés sur une sorte de plaque avec un état de surface très mauvais donc l’échange thermique entre les transistor et le dissipateur est très mauvais.
Cordiales 73.
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6CER Le 11-04-2017 à 09:28 sta |
|

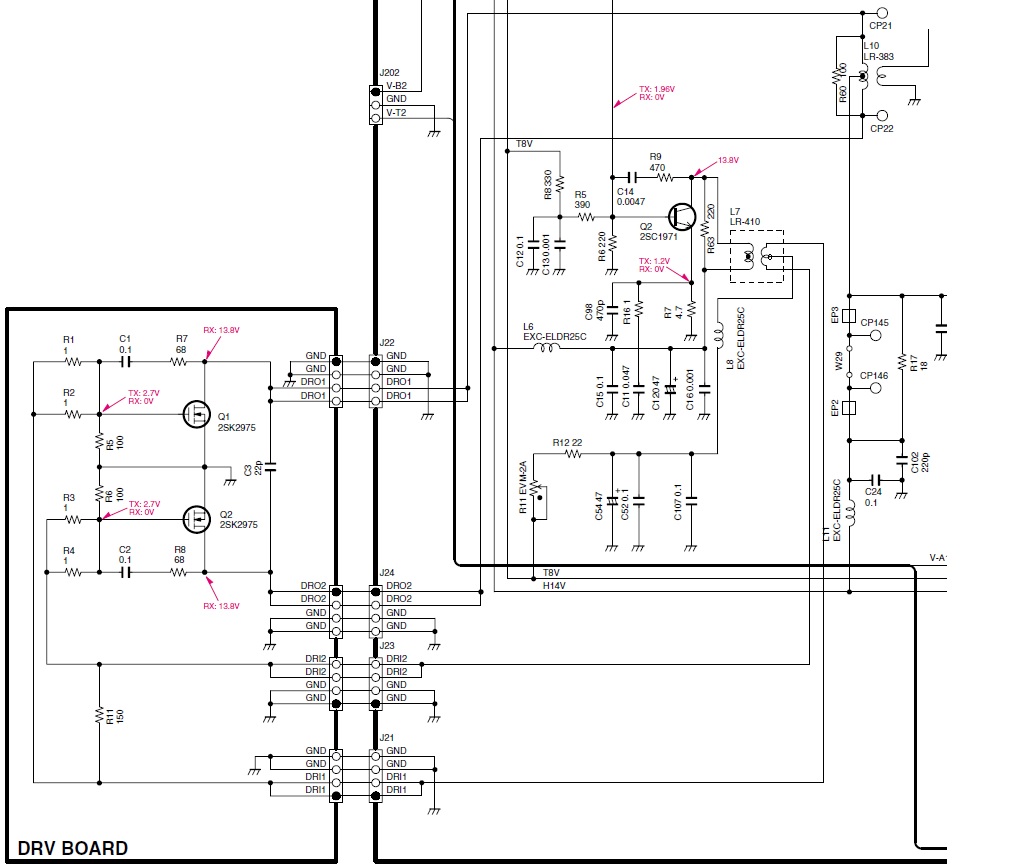

Ils se sont trompés dans le dessin : le collecteur de Q2 est alimenté par L6 et si on déplace le point sur l'écroulement de droite du transfo , les Gates sont polarisées par l'intermédiaire de L8 et tout le système autour
Attention le driver est réputé pour être d'une fragilité extrême
|
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 11-04-2017 à 14:26 sta |
|
Bonjour,

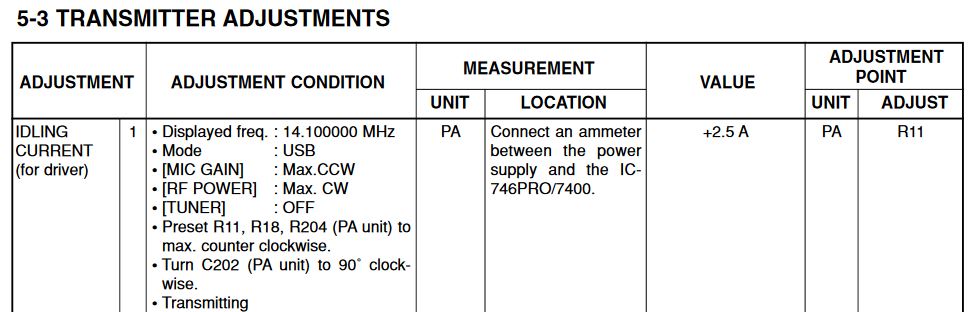

il est évident qu'il y a une erreur car d'après la doc, pour régler il faut mettre R-11 au maxi dans de sens inverse des aiguilles d'une montre
or sur le schéma elle est fixe et en // sur la bobine, donc résistance nulle
Michel...
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 11-04-2017 à 14:30 sta |
|

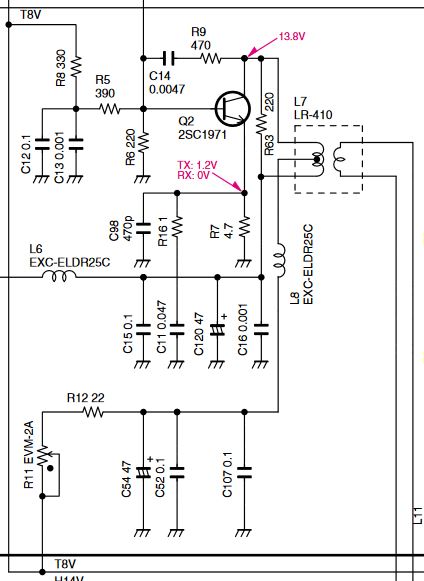

C'est malin, il y a une autre R11 :
elle ajuste la tension sur le collecteur du pré-driver
Michel...
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 11-04-2017 à 14:36 sta |
|

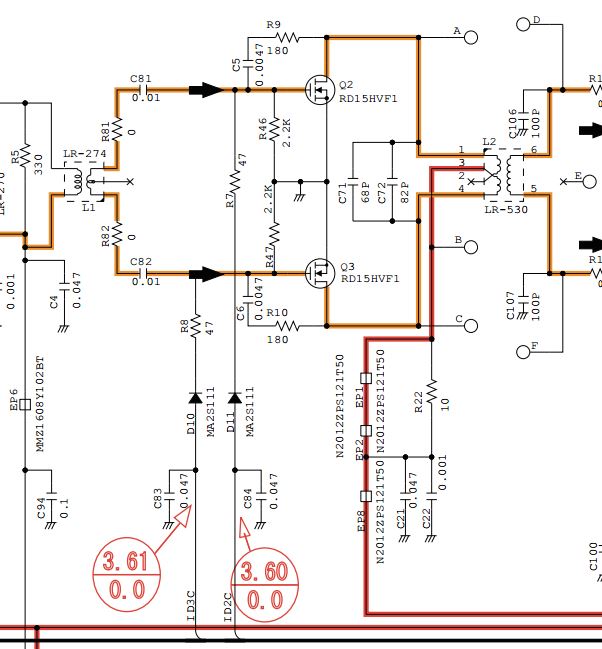

Et j'ai regardé sur mon IC-7200, le final ressemble
voilà les drivers, il y a bien l'arrivée de la polar via les deux diodes
Michel...
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6CER Le 11-04-2017 à 15:29 sta |
|
Il y a un peu de confusion  il suffit simplement de déplacer le point sur le secondaire du transformateur de sortie de Q2 et voilà .....
|
|
| Sujet : Icom IC-7400 Nouveau | De dede2000 Le 11-04-2017 à 17:24 sta |
|
Oui c'est exact Georges bien vu.
| |
|
| Sujet : Icom IC-7400 Nouveau | De F6FLC Le 12-04-2017 à 02:29 sta |
|
Bonjour,
j'avais suggéré un oubli du point milieu au secondaire, mais pas pensé qu'ils avaient seulement mis le point milieu du mauvais côté
Michel...
|
|
|
