| Sujet : BdT à THYRATRON Nouveau | De Julienbeta Le 29-01-2017 à 15:31 sta |
|
Bonjour à toutes et à tous
Voici ma première base de temps à Thyratron.
évidemment cela n'a rien d'une nouveauté pour vous autres, mais pour apprendre il faut aussi expérimenter fer à souder en mains et oscillo branché
C'est très bien expliqué ici
 http://www.cfp-radio.com/…

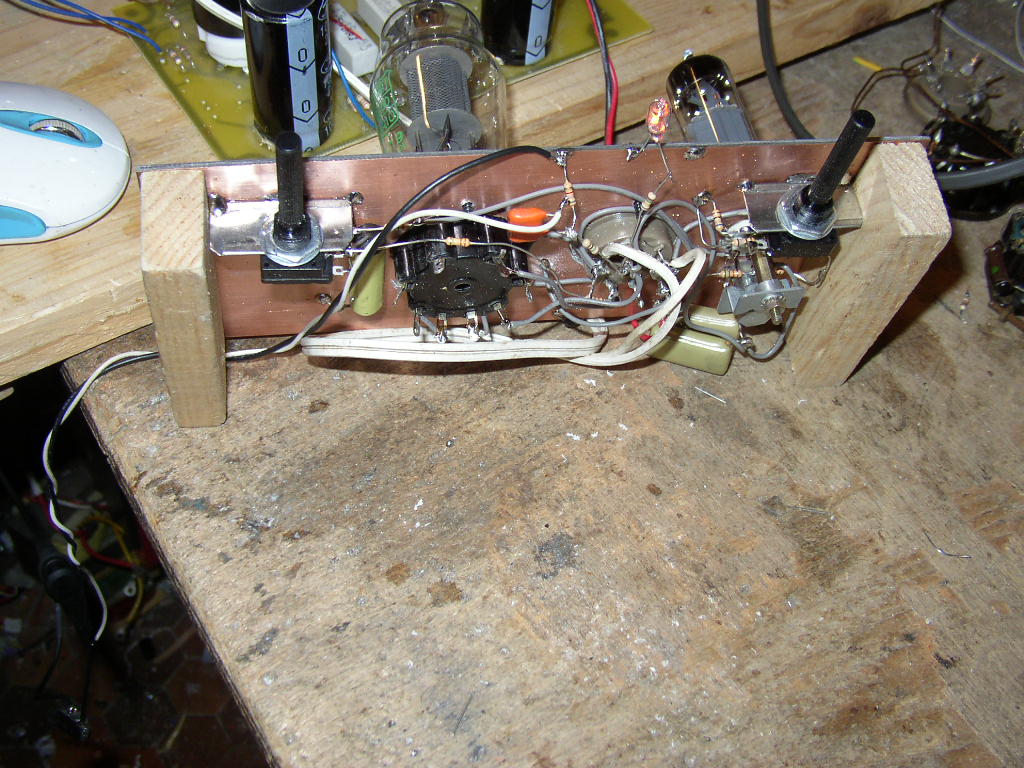

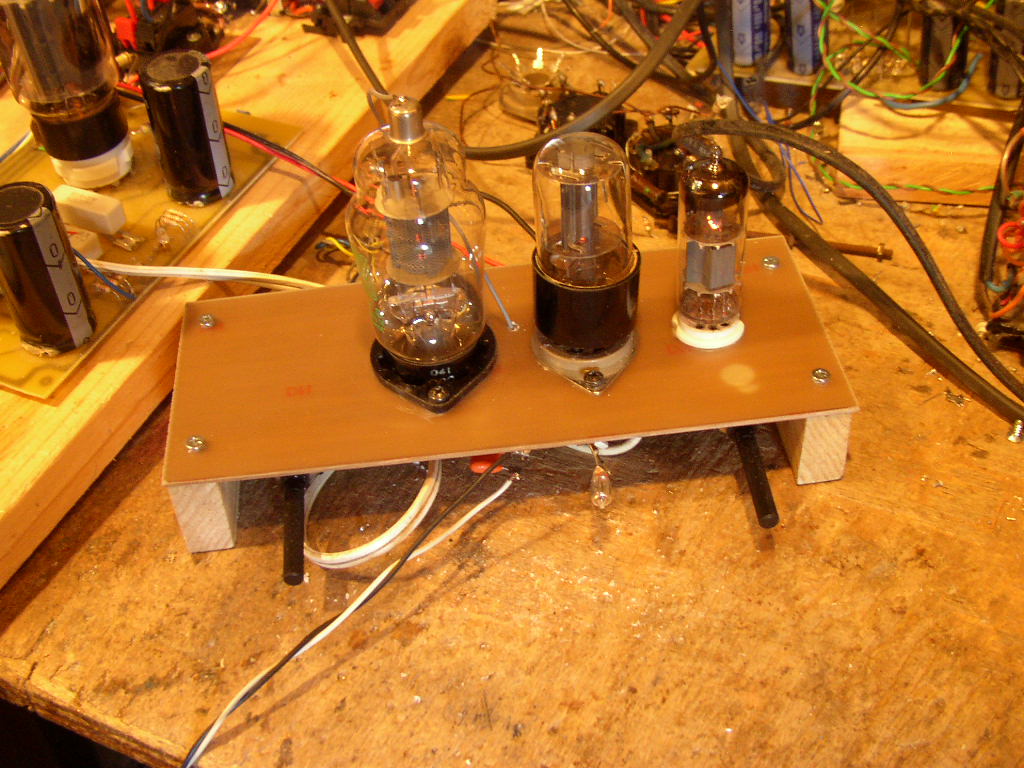

Maquette avec EC50 et 884
Cordialement
Julien
| |
|
| Sujet : BdT à THYRATRON Nouveau | De F1EVJ Le 29-01-2017 à 16:47 sta |
|
Bonjour Julien,
Et en plus, çà fonctionne !
Bravo et bonne continuation Julien !
Cordialement,
Pierre
|
|
| Sujet : BdT à THYRATRON Nouveau | De Julienbeta Le 29-01-2017 à 18:45 sta |
|
hé oui ça fonctionne
je pensais voir de belles lueurs mauves dans les thyratrons ... loupé
sans doute qu'ils travaillent avec un courant trop faible dans cette configuration
à suivre et merci F1EVJ pour les encouragements
Julien
|
|
| Sujet : BdT à THYRATRON Nouveau | De korssakof Le 31-01-2017 à 10:57 sta |
|
Bonjour
Dans les années 70 j'ai testé une base de temps à thyratron avec un 2D21 dans un oscillo Eurelec qui me servait de banc d'essai, puis j'ai monté une base de temps 'phantastron' avec une EF80.
Beaucoup de montages principalement à tubes inclus dans les oscilloscopes sont décrits dans les excellents ouvrages de Haas: Technique de l'Oscilloscope et L'Oscilloscope au Travail (années 1960).

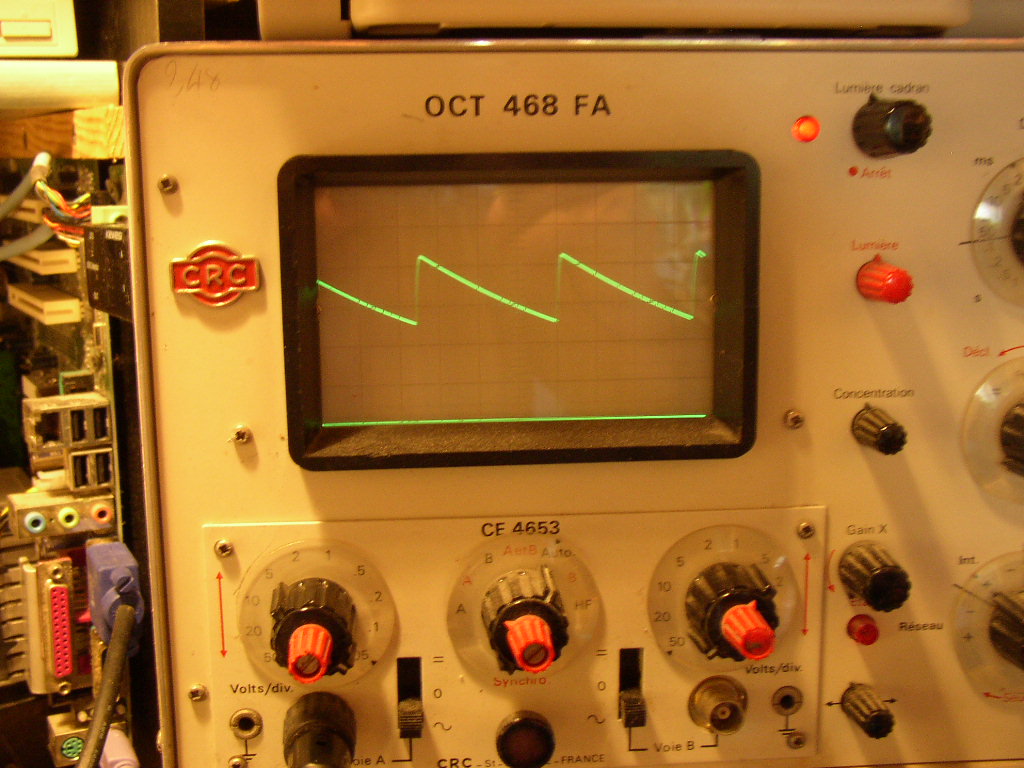

Sur l'oscillogramme la faible non linéarité de la dent de scie semble être due au fait que l'oscillo est en entrée AC (normal car composante continue importante) mais si le cadrage de l'oscillo le permet essayez de prendre une photo en couplage DC.
Bonnes manips.
Yves
|
|
| Sujet : BdT à THYRATRON Nouveau | De korssakof Le 31-01-2017 à 14:53 sta |
|
Re Bonjour

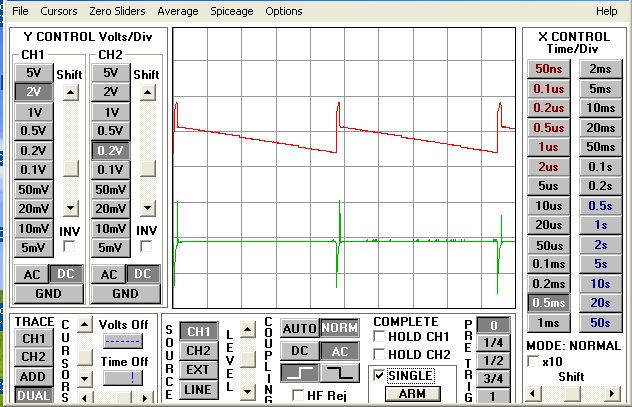

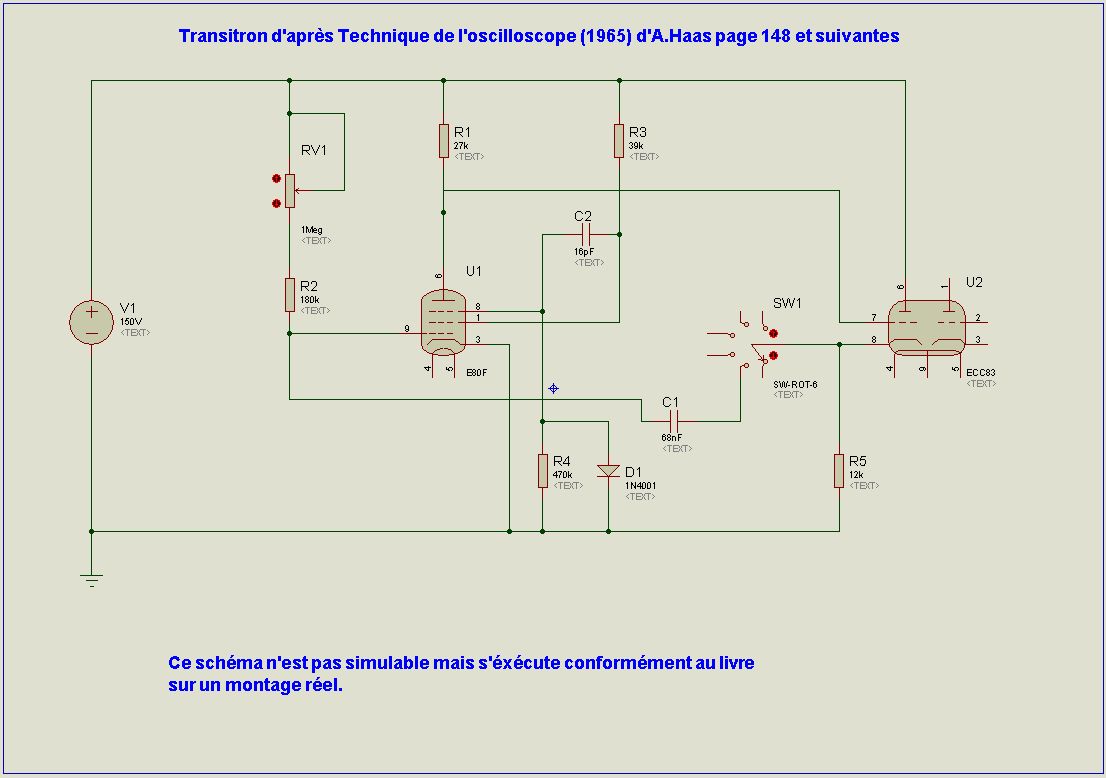

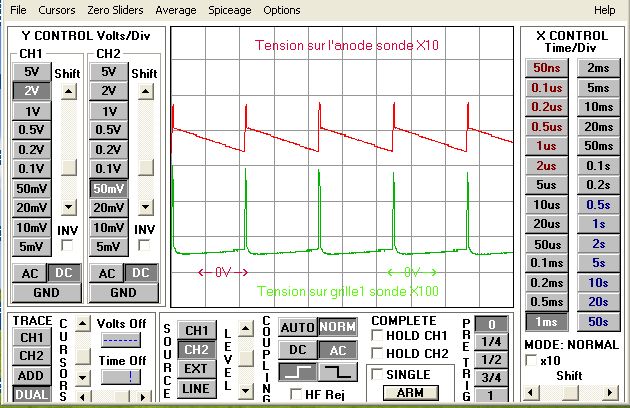

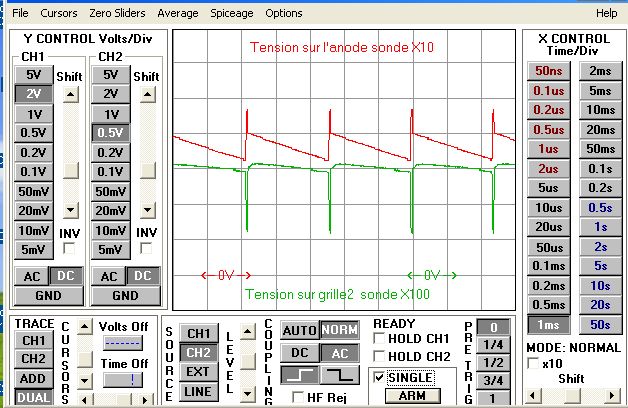

Après recherche le montage avec l'EF80 n'était pas un 'phantastron' mais un 'transitron',j'ai réalisé à nouveau le montage en 2006 avec une E80F (brochage différent de l'EF80) sur un banc d'essai , je joins le schéma et quelques oscillogrammes, à noter sur le troisième (Va et Vg3) la rapide tansition du signal (en vert) de la grille 3 de l'E80F.
Bonne journée
Yves
| |
|
| Sujet : BdT à THYRATRON Nouveau | De korssakof Le 31-01-2017 à 15:05 sta |
|

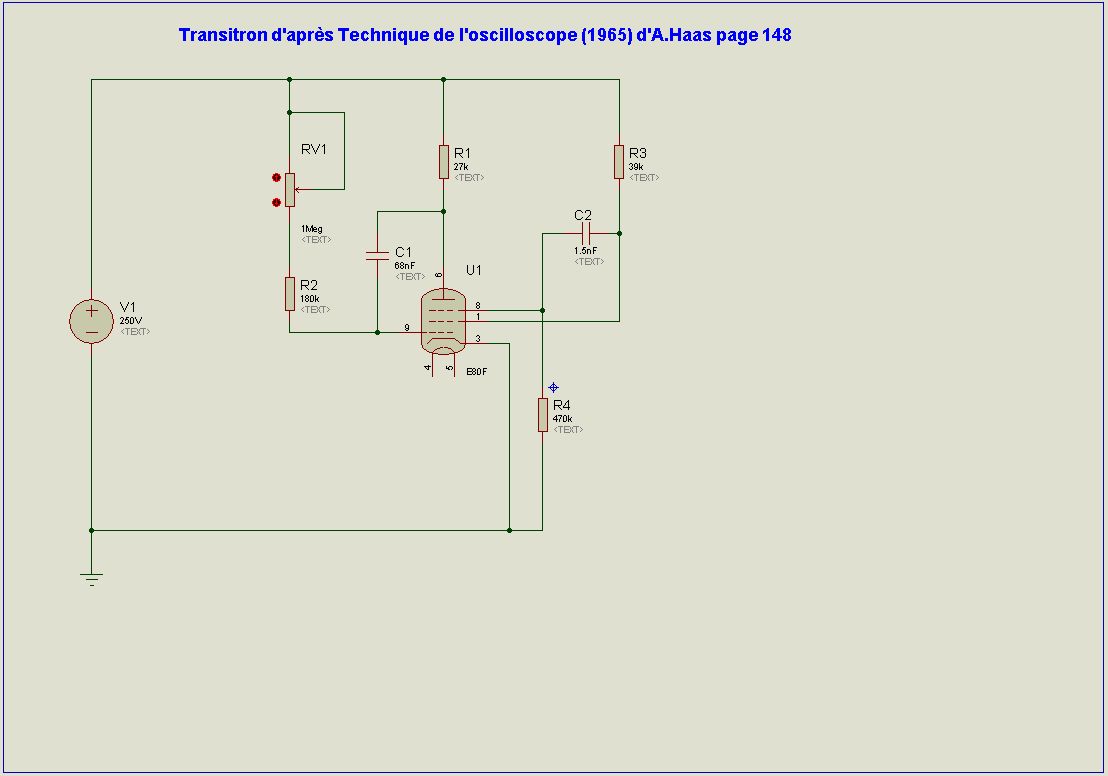

Un schéma plus simple l'E80F peut être remplacée par une EF80 mais brochage différent !
Yves
| |
|
| Sujet : BdT à THYRATRON Nouveau | De Julienbeta Le 31-01-2017 à 22:30 sta |
|
Bonsoir
merci pour les référence du bouquin je vais voir si je trouve quelque chose.
La faible non linéarité de la dent de scie provient du raccordement d'une luciole au néon pour charger la sortie du circuit. Quand je m'en suis aperçu, j'ai débranché la luciole et la dent de scie est redevenue linéaire. Mais je n'avais pas fait attention au réglage de l'oscillo sur AC (je l'utilise toujours comme ça). Je ferai l'essai et le cadrage devrait être bon (la sortie est sur un diviseur de tension et il y a de la marge).
Cordialement et merci pour ces remarques et infos
Julien
|
|
| Sujet : BdT à THYRATRON Nouveau | De Julienbeta Le 31-01-2017 à 22:50 sta |
|
j'ai oublié un détail : j'ai intercalé un condensateur de 0,1 µ dans la sortie vers l'oscillo : il ne devrait pas montrer de composante continue (je ne raccorde pas directement l'entrée oscillo à cause des risques de saturer voire claquer quelque chose dans le circuit d'entrée .... mon montage commence à faire ses dents vers 120 volts et je l'ai poussé jusqu'à plus de 300 volts).... la stabilité des dents est remarquable
|
|
|
