| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 03-12-2009 à 08:15 sta |
|
Bonjour,
Il est assez connu que le nom « C119 », donné à certains postes à batteries des années 1925, proviendrait d’une réponse à la question d’un lecteur du journal « L’antenne » (réponse parue dans le N°25 de ce journal sous la référence C119).
Quelqu’un aurait-il l’original de ce « question-réponse » historique ?
Le but serait de faire un document Internet qui retrace l’histoire des débuts de la TSF.
Merci.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 03-12-2009 à 10:49 sta |
|
C'est urgent ?
Je dois avoir quelques 350 numéros de l'antenne en attente de scan, maintenant, est-ce que j'ai le numéro 25....
Si ça peut attendre ce WE.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Gilbert Le 03-12-2009 à 11:27 sta |
|
Justement, à propos de scan: j'ai vu à plusieurs reprises l'allusion à des piles de docs en attente de scan.
On ne peut pas faire une opération du style de celle que nous avons faite pour Jean Michel?
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 03-12-2009 à 11:33 sta |
|
Pourquoi pas. Par contre il faut savoir que le format de ce canard dans les années 20-30 est en A3, d'où l'achat du scanner dont j'avais parlé tantôt et qui me sert pour bien d'autres choses.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Gilbert Le 03-12-2009 à 11:45 sta |
|
Je n'ai pas encore fait ma lettre à la mère Noel ! Ca reste du domaine du possible !
Je vais regarder mon catalogue de jouets, histoire de voir le tarif car faut pas que j'oublie qu'en retour elle va aussi faire sa lettre !
Fifty/fifty !
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 03-12-2009 à 13:20 sta |
|
C'est pas urgent.
J'ai trouvé chez un bouquiniste une cinquantaine de pages dactilographiée par un collectionneur de TSF qui comptait surement les publier.
Ces pages retracent l'histoire de la TSF entre 1925 et 1935 et mériteraient d'être retranscrite sur le Web en les étoffant de documents et de photos pour les rendre plus digestes.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De rogerdup Le 05-12-2009 à 08:09 sta |
|
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 06-12-2009 à 15:34 sta |
|
Hélas je n'ai aucun numéro en dessous de la sixième année, soit 1928. Pourtant je suis sûr d'avoir vu cette annonce ailleurs, de mémoire dans un journal qui en faisait l'histoire d'ailleurs.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JC Négret Le 06-12-2009 à 16:10 sta |
|
Il y a quelques lignes dans TSF Panorama N°8, en intro de l'article sur le C119, mais c'est tout ce que je connais.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Totolagalène Le 06-12-2009 à 17:14 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 06-12-2009 à 17:16 sta |
|
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De HLJ Le 06-12-2009 à 17:57 sta |
|
Il y a le livre sur "Les C119" que je possède et dont le scan de Totalgalène est issu, mais je n'ai pas le n°25 de "l'Antenne".
Meilleures salutations.
HLJ
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Pierrot du 82 Le 06-12-2009 à 19:55 cms |
|  |
On dirait un flou "hamiltonien" à la. JL-Z...
| |
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De yarno31 Le 06-12-2009 à 19:57 sta |
|
Un flou, peut-être, mais surtout une image pivotée à 180 °, ou peu s'en faut !
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Fifi Le 06-12-2009 à 20:03 sta |
|

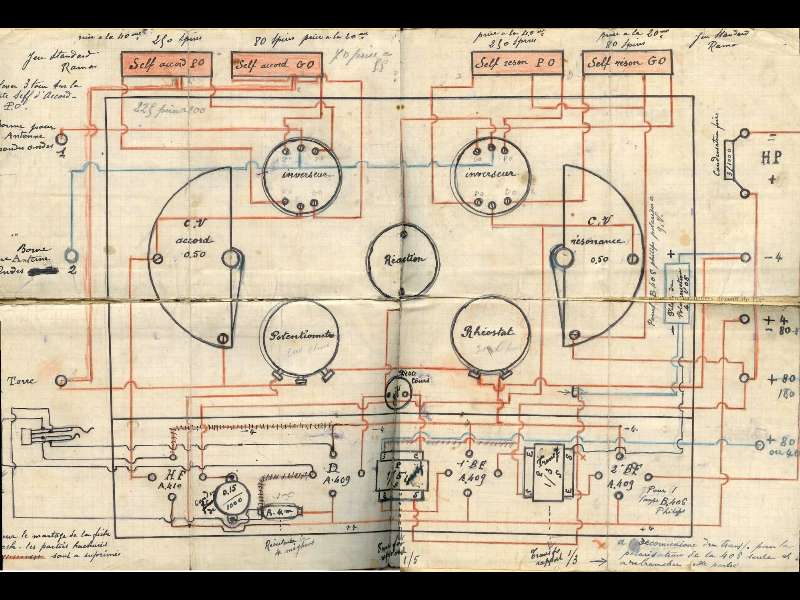

un schéma amateur de C119
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De René Le 06-12-2009 à 21:45 sta |
|
On trouve sur le site de Jacques Riethmuller, des infos sur le montage C119.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 08-12-2009 à 06:46 sta |
|
Bon, je continue de chercher...
En attendant, j'ai commencé à retranscrire les documents trouvés...
ici
Ce n'est que le début... Certainement beaucoup de chose à corriger.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 08-12-2009 à 06:48 sta |
|
Non, il vaut mieux commencer : ici
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Pierre Roque Le 08-12-2009 à 09:30 sta |
|
Bonjour , JCJ
J'ai bien connu Roger Calle ( non Galle ) , je lui ai rendu visite en Juillet 1991 à Albi 67 rue de Rudel , un homme charmant ancien représentant de commerce et qui était fou amoureux des TSF années 20 , il avait à l'époque 91 bien 80 ans , alors maintenant plutot proche de la centaine , là j'ai comme un doute pour avoir des nouvelles.
En 92 ,il avait déménagé et après je n'ai plus eu de nouvelle.
Cordiales amitiés
Pierre
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Sacavis Le 08-12-2009 à 11:41 sta |
|
Bonjour JCJ,
Ce document est tout à fait intéressant, d'autant que les années 20 ne sont pas très connues.
Il mérite d'être retranscrit, et illustré au mieux comme vous avez commencé à le faire.
Certainement que l'auteur (qui ne doit plus être de ce monde) serait ravi que son texte soit enfin diffusé.
C'est très sympa à vous d'avoir entrepris ce travail.
Sacavis
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 08-12-2009 à 11:47 sta |
|
Amusant l'erreur sur la photo "postes_1913_amat.jpg", antenne et terre son inversés
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 08-12-2009 à 13:07 sta |
|
Bonjour Pierre Roque,
Je suppose que c'est bien du même Roger Calle qu'il s'agit, mais sa signature (doc joint) m'a mis un sérieux doute sur son nom...
Je vais corriger.
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De Pierre Roque Le 08-12-2009 à 14:54 sta |
|
Re:JCJ
Oui c'est bien de lui qu'il est question , en 91 j'étais abonné à T.S.F. PANORAMA et c'est comme ça que je suis rentré en relation avec lui , j'ai des origines du Tarn et Garonne et comme j'y vais tous les ans , j'avais pris contact par telep. J'ai passé un apres midi avec lui , a cette époque il avait pas mal de recepteurs anciens à vendre meme en lampes exterieures.
Pierre
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 08-12-2009 à 23:59 sta |
|
Bonsoir
Pour revenir à la question initiale de JC JARDINE , à défaut d'une copie de l'article , on peut se reférer à l'explication et au commentaire de l'auteur lui-même sur la réponse C.119 qu'il a faite à un lecteur dans le numéro 25 de l'"Antenne" .Il s'agit de R.ALINDRET ,Ex-Chef de Poste Instructeur de la Marine comme il se définit lui-même dans le livre" LES C - 119 " où il rappelle que la question du lecteur était de savoir comment l'on pouvait modifier un récepteur muni d'un étage amplificateur HF en amont d'une détectrice à réaction elle même suivie de deux lampes amplificatrices BF .Il propose alors de remplacer la résistance de 70000 Ohms par un circuit oscillant accordé sur l'onde à recevoir.A partir de ce moment ,toute question portant sur ce type de montage ,se reférera à cette réponse C.119 dont il restera le nom dans les annales , tout au moins, françaises .
Le C-119 est donc historiquement un récepteur à amplificateur haute fréquence à résonance. R.ALINDRET ajoute que la réaction se fait sur le circuit de résonance plutôt que sur l'amplificateur HF pour éviter le radiation dans l'antenne .Il s'empresse de préciser modestement qu'il n'en est pas l'inventeur et que déja pendant la guerre 1914-1918 L'Etablissement Central du Matériel de la Radiotélégraphie Militaire de l'Armée avait construit des appareils de ce genre dont l'intérêt était de permettre une meilleure réception en petites ondes qu'avec l'amplificateur HF à résistance .

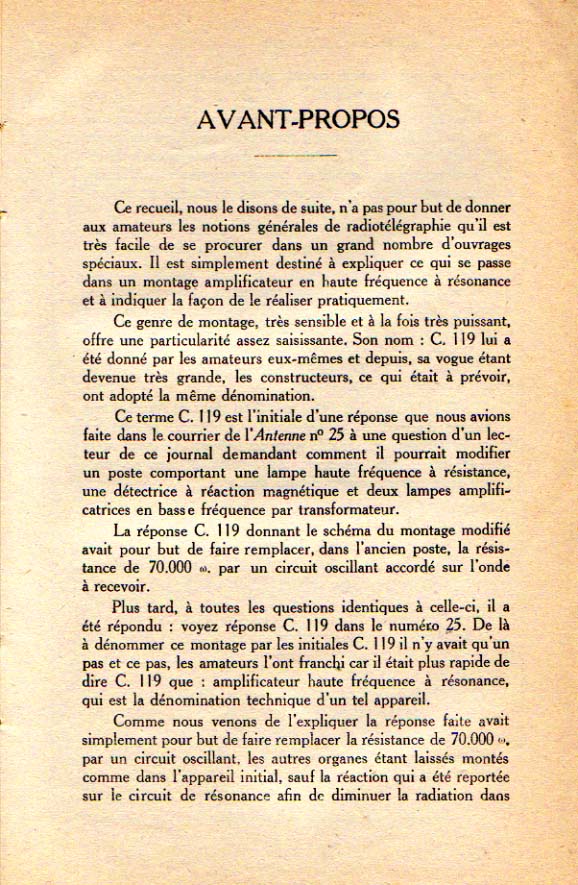

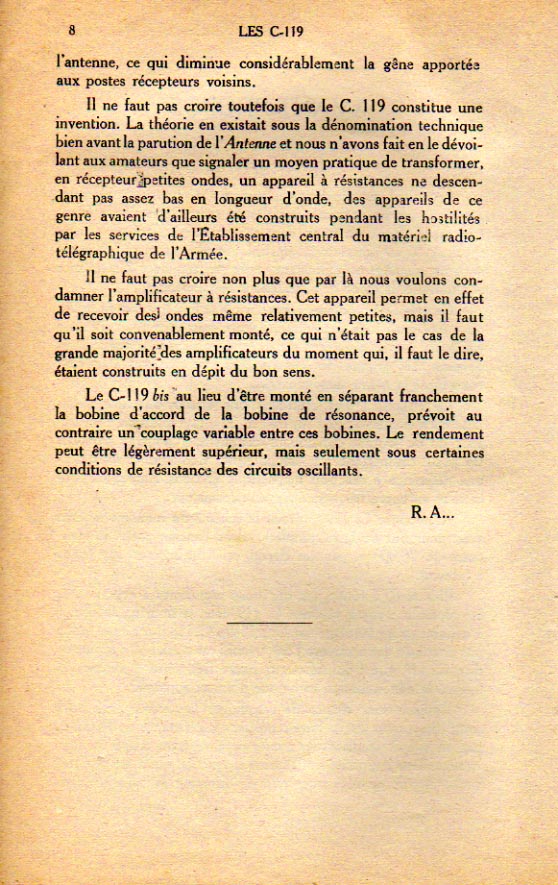

copie du texte de R.Alindret dans l'introduction du livre les "C-119"
(à suivre... avec un extrait des Archives Secrètes du Ministère de la Guerre )
Jacques DENYS
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 00:00 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 00:01 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:30 sta |
|

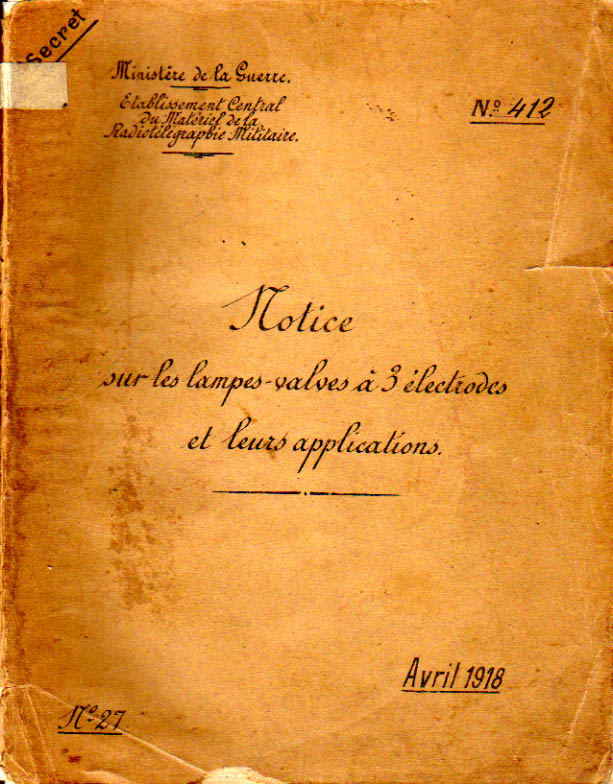

Voici donc la suite ou plutôt l'origine de l'histoire du C119 puisqu'effectivement on retrouve les origines de l'amplification HF à résonance dans les documents classés "Secret" (voir première photo) de L'Etablissement Central du Matériel de la Radiotélégraphie Militaire du Ministère de la Guerre (ECMRM) dans la "Notice sur les lampes valves à 3 électrodes et leurs applications" d'Avril 1918 . Il est vrai que le sujet des lampes TM et leurs applications était très en vogue chez les chercheurs et pionniers de la TSF de l'époque en particulier les militaires .On observe dans la liste des auteurs de cet ouvrage collectif militaire édité sous la haute autorité du Général FERRIE ,alors Directeur Technique de la Radiotélégraphie Militaire , le Lieutenant ABRAHAM Professeur à la Sorbone et les sapeurs L et E BLOCH respectivement Docteur es Sciences et Professeur au lycée ST Louis .Tiens ! l'Adjudant LEVY Ingénieur-électricien. On a dû parlé d'oscillateurs et d'hétérodynes au club. (Détail Photo 2) .

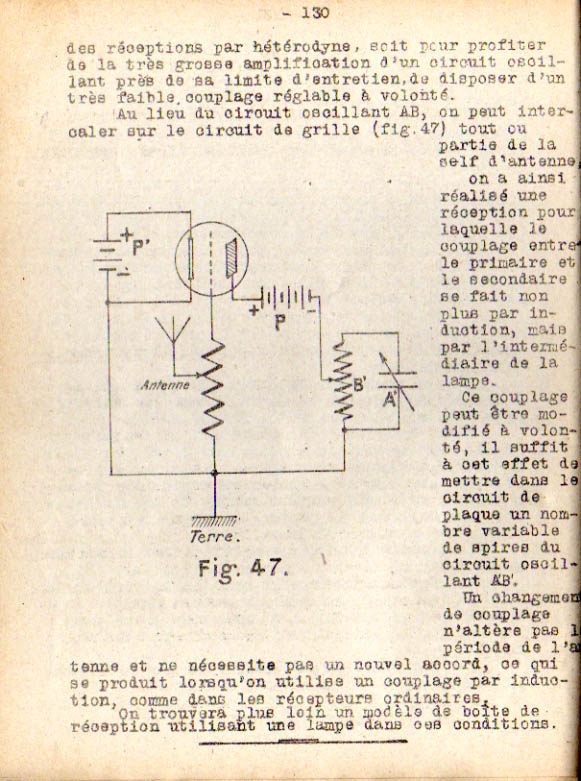

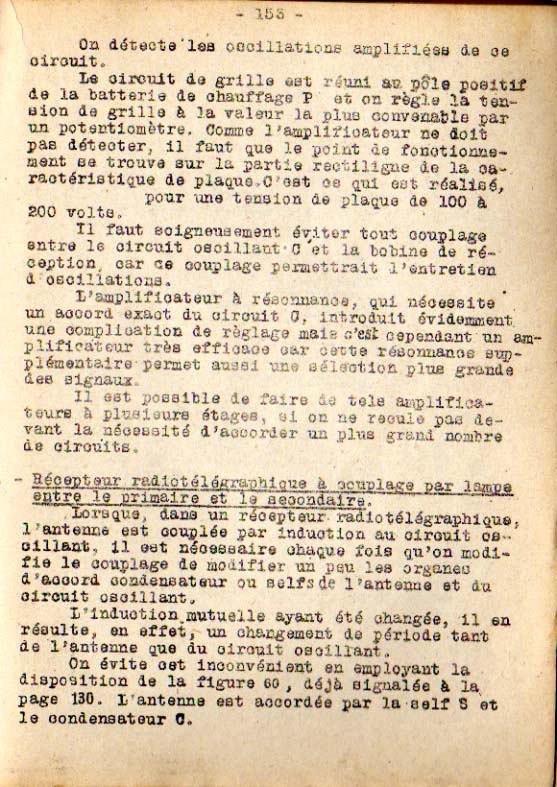

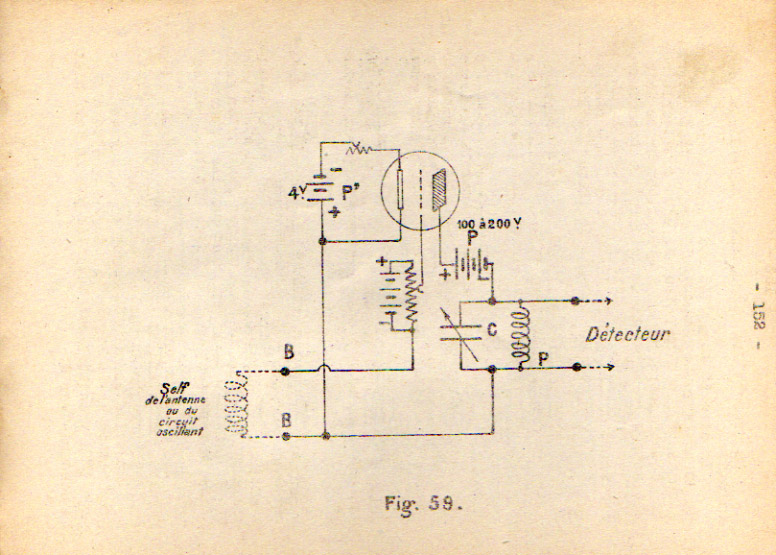

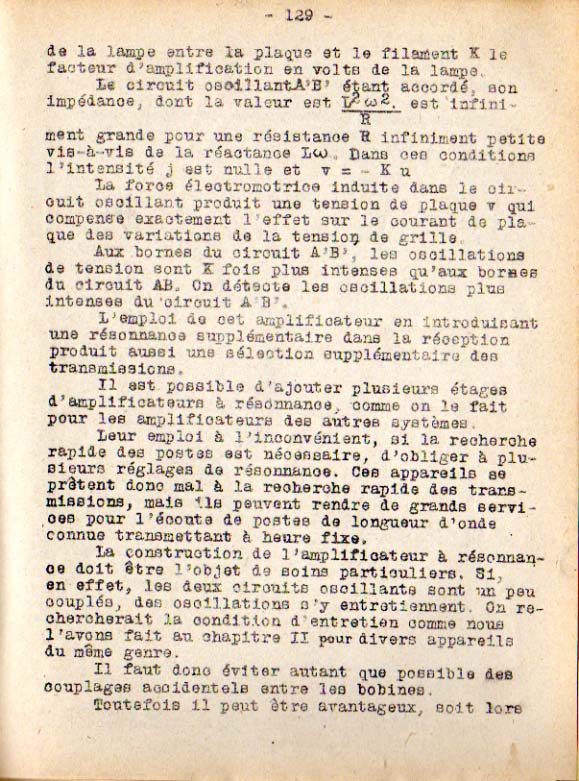

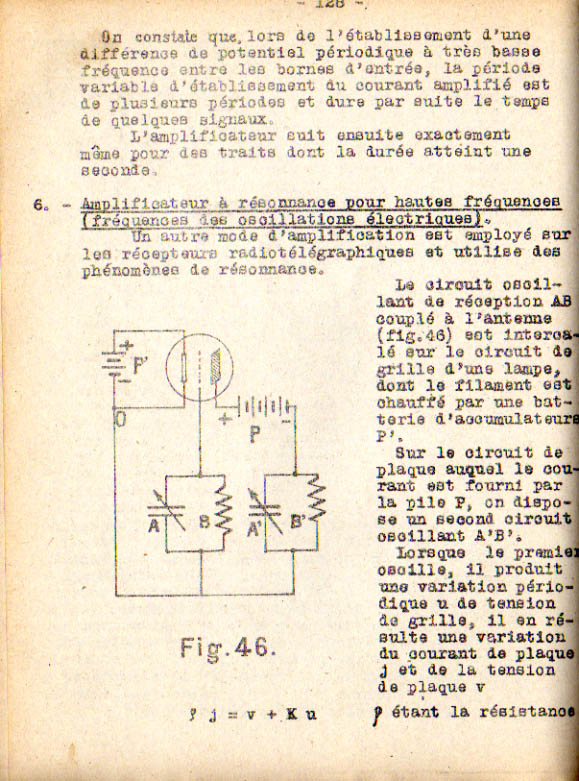

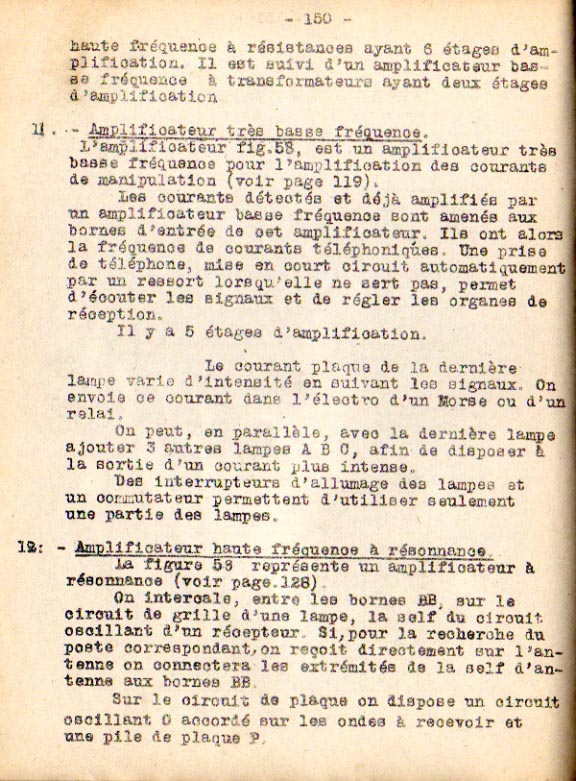

On trouvera dans les scans suivants le détail et la preuve historique que l'ampli à résonance préconisé dans le montage C-119 en 1925 par R.ALINDRET était bien connu en 1917-18 .
Pas de commentaires ,tout cela nous parait si évident maintenant et pourtant quelle magie si l'on se remet dans le contexte de l'époque .
PS:je précise de façon à éviter le poteau d'éxécution que je n'ai pas dérobé ces documents dans les archives du Ministère de la Guerre mais trouvés dans un vide-grenier bien de chez nous .D'autre part ,tout ce qui est écrit est du domaine public et largement divulgué de nos jours et n'est manifestement plus classable sous le sceau du Secret depuis bien longtemps .Je n'ai effacé respectueusement , et ce pour la petite histoire , que le nom du major X écrit à la plume sur la couverture ,sans doute propriétaire du livre et ancien poilu.
Bonne lecture
Jacques DENYS
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:31 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:32 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:33 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:33 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:34 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:34 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 01:38 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De Pierrot du 82 Le 09-12-2009 à 04:19 cms |
| |
Beau boulot, Jacques !
Je ne sais pas si les professeurs Abraham et Bloch sont bien ceux qui on découvert le multivibrateur d'Abraham-Bloch, mais l'adjudant Lévy doit bien être Lucien Lévy, le père du Superhétérodyne !
| |
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De guyguy Le 09-12-2009 à 12:47 sta |
|
En 1968 , les archives de 1914-1918 auraient du étre livrées au public ,un militaire à été spécialement nommé pour détruire tout "rapport incorrect" . L'accès par le public à été repoussé de 50 à 75 ans .
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Michel 87 Le 09-12-2009 à 16:51 sta |
|
Des fois que...![[:ouin:]](s10.gif)
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 09-12-2009 à 17:20 sta |
|
Super ces documents. Merci Jacques.
Je ne sais pas si je pourrais les exploiter dans l'histoire de la TSF selon Roger Calle, que je continu de transcrire lentement, et qui se veut sans aucune théorie.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 09-12-2009 à 17:21 sta |
|
L'histoire selon Roger Calle en est à la page 2...
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Adams Le 09-12-2009 à 17:42 sta |
|
Bonjour
En tapant Alindret sur le site de la BNF ,on a le "Journal Télégraphique" de 1869 à 1933.
Malheureusement les années qui nous intéressent le plus manquent.
C'est la
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 09-12-2009 à 23:56 sta |
|
Bonjour ,
Pour répondre à l'intérrogation de Pierrot du 82 ,ce sont bieneux, les inventeurs du Multivibrateur Abraham-Bloch , qui étaient dans l'équipe de la Radiotélégraphie militaire du Colonel FERRIE (en 1918) .
Henri ABRAHAM ,normalien .
"Mobilisé en 1914 au Service de Télégraphie Militaire, sous la direction du commandant FERRIE, il réalise, en collaboration avec Eugène Bloch, les premiers amplificateurs électroniques pour la réception des ondes radio, et les premiers appareils de mesure précise des fréquences radio, qui seront opérationnels dès 1916 dans les armées française et anglaise, et dans l'armée américaine après 1917. " source Wikipedia
http://fr.wikipedia.org/wiki/Henri_Abraham
Et de Eugène BLOC , aussi normalien. "
En 1906, Eugène Bloch devient professeur de physique en classe de mathématiques spéciales au lycée Saint-Louis, à Paris, où il enseignera pendant onze années (non comptée une coupure de quatre années durant la première guerre mondiale).
Bloch est mobilisé, à côté du professeur Abraham, au service des Télécommunications militaires (TM). En étroite collaboration, ces deux physiciens développent les premiers amplificateurs électroniques pour la réception des ondes de radio, et les premiers appareils de mesure précise des fréquences radio, qui seront opérationnels dès 1916 dans les armées française et anglaise, puis en 1917 dans l'armée américaine." source Wikipedia
http://fr.wikipedia.org/wiki/Eug%C3%A8ne_Bloch
On trouve la confirmation de leur invention de l'oscillateur multivibrateur Abraham -Bloch sur le site de l'Ecole Normale Supérieure :
"Eugène BLOCH, spécialisé en spectroscopie, est connu pour sa méthode de classement des spectres d’étincelles et en radioélectricité pour le multivibrateur Abraham & Bloch"
Source:http://www.phys.ens.fr/spip.php?article130

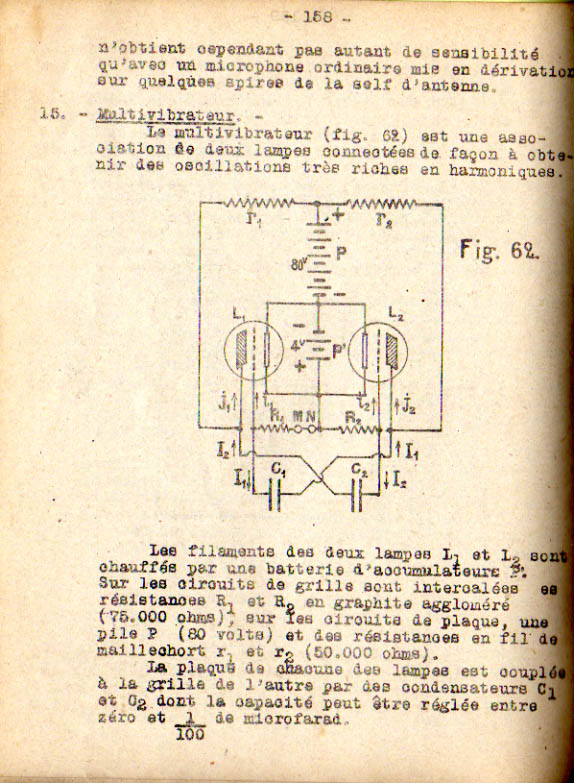

Pour mémoire , je joins la copie du multivibrateur développé dans la "Notice sur les lampes valves à 3 électrodes" citée précédemment et dont ils sont les co-auteurs .
Pour guyguy
1918 + 75 ans =1993 Ouf!
Bonne lecture
Jacques DENYS
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 10-12-2009 à 00:53 sta |
|

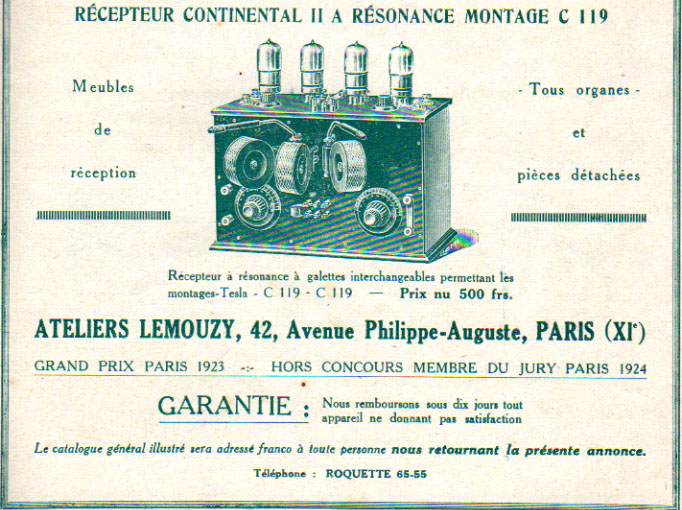

Pour compléter , voici une publicité d'un C119 de mai 1925 par la maison LEMOUZY trouvé dans le N°5 de la revue "La TSF pour Tous" .
Et un commentaire intéressant sur le C119bis du regretté Jacques Riethmuller dont le site est mentionné plus haut .Le couplage de la bobine d'accord et de la bobine de résonance est rendu variable pour éviter l'entrée en oscillation de la TM d'entrée à cause de sa capacité grille plaque qui couple l'antenne sur le circuit de résonance.
Jacques DENYS
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 10-12-2009 à 00:54 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 10-12-2009 à 00:59 sta |
|

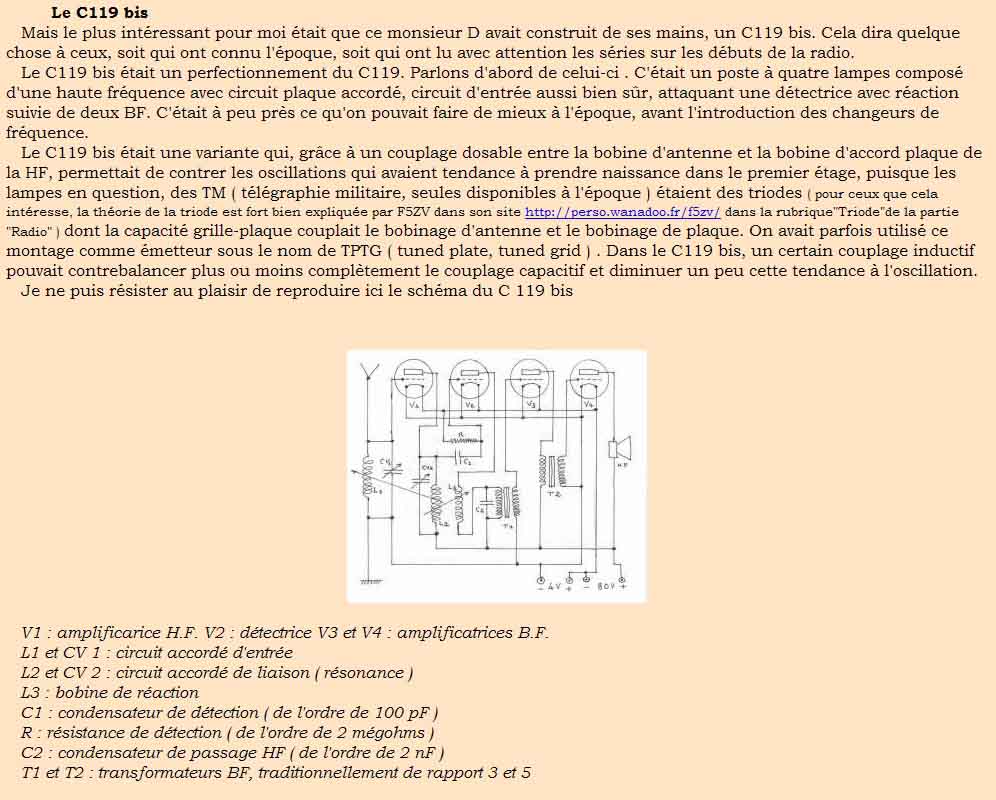

et l'article sur le C119 et C119 bis de Jacques Riethmuller
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De Sacavis Le 11-12-2009 à 23:47 sta |
|
On apprend tous les jours avec un forum. Je pensais que le multivibrateur Abraham et Bloch était d'origine américaine. Eh non, c'est français et réalisé en 1917 avec des TM.
On apprend aussi avec Wikipedia que ces deux illustres physiciens ont été arrêtés par la Gestapo et déportés à Auschwitz où ils sont morts, Henri Abraham en 1943 et Eugène Bloch en 1944.
Et ça c'est abominable.
Si Einstein était resté en Allemagne, il est probable qu'il aurait fini dans une chambre à gaz. La science aurait peut-être évolué différemment.
Sacavis
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Sacavis Le 11-12-2009 à 23:54 sta |
|
| |
|
| Sujet : C119- Histoire de la TSF Nouveau | De JCJ Le 13-12-2009 à 15:42 sta |
|
Bonjour Jacques DENYS
Puis-je me permettre d'utiliser vos documents sur une page perso ?
Toujours la petite histoire de la TSF vue par Roger Calle. Si accord ils apparaitrons dans cette page :
ici
Merci.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De jacques DENYS Le 13-12-2009 à 19:26 sta |
|
A Jean Claude JARDINE
Mais bien sûr ,c'est avec plaisir .Tout cela ,à mon sens , fait partie de notre patrimoine et mérite d'être édité largement sur internet comme vous le faites si bien .
Pub
http://pagesperso-orange.fr/tsf/index.html
Bien cordialement
Jacques DENYS
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Christian Le 07-09-2020 à 19:41 sta |
|
Bonjour Jacques
Je dispose de plus de 600 journaux ''L'ANTENNE'' qui ont été scannés en A3 couleur..
J'ai le n°25 et suis prêt à aider. Je viens de m'inscrire et dois donc un peu voir comment fonctionne un forum. Au fait, ne pourrait-on communiquer pour échanges et compléter nos collections ?.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Jacques (webmestre) Le 08-09-2020 à 10:27 sta |
|
Il y a l'upload pour cela.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De Christian Le 17-09-2020 à 16:54 sta |
|
Bonjour Jacques,
Merci pour l'info ... mais c'est quoi un upload ??
INFO: c'est le premier forum que je visite et n'y connais rien.
Les pages scannées de la revue ''L'ANTENNE' sont au format A3 sur papier jaune.
Est-ce que cela passera ?
Merci de m'informer (ici ou sur mon mail)
Christian
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De stockfish Le 17-09-2020 à 18:32 sta |
|
Upload est l'opération réciproque de download.
download : on télécharge depuis le serveur vers son pc
upload : on télecharge depuis son pc vers le serveur
Il y a un lien ci-dessous pour ''uploader'' mais la mise en ligne n'est pas immédiate. Elle est réalisée quelque temps après par le webmestre si vos documents sont conformes à la déontologie du site.
|
|
| Sujet : C119- Histoire de la TSF Nouveau | De HLJ Le 18-09-2020 à 07:32 sta |
|
Bonjour,
Pour le papier jaune utilisez le mode ''noir-blanc'' du scanner.

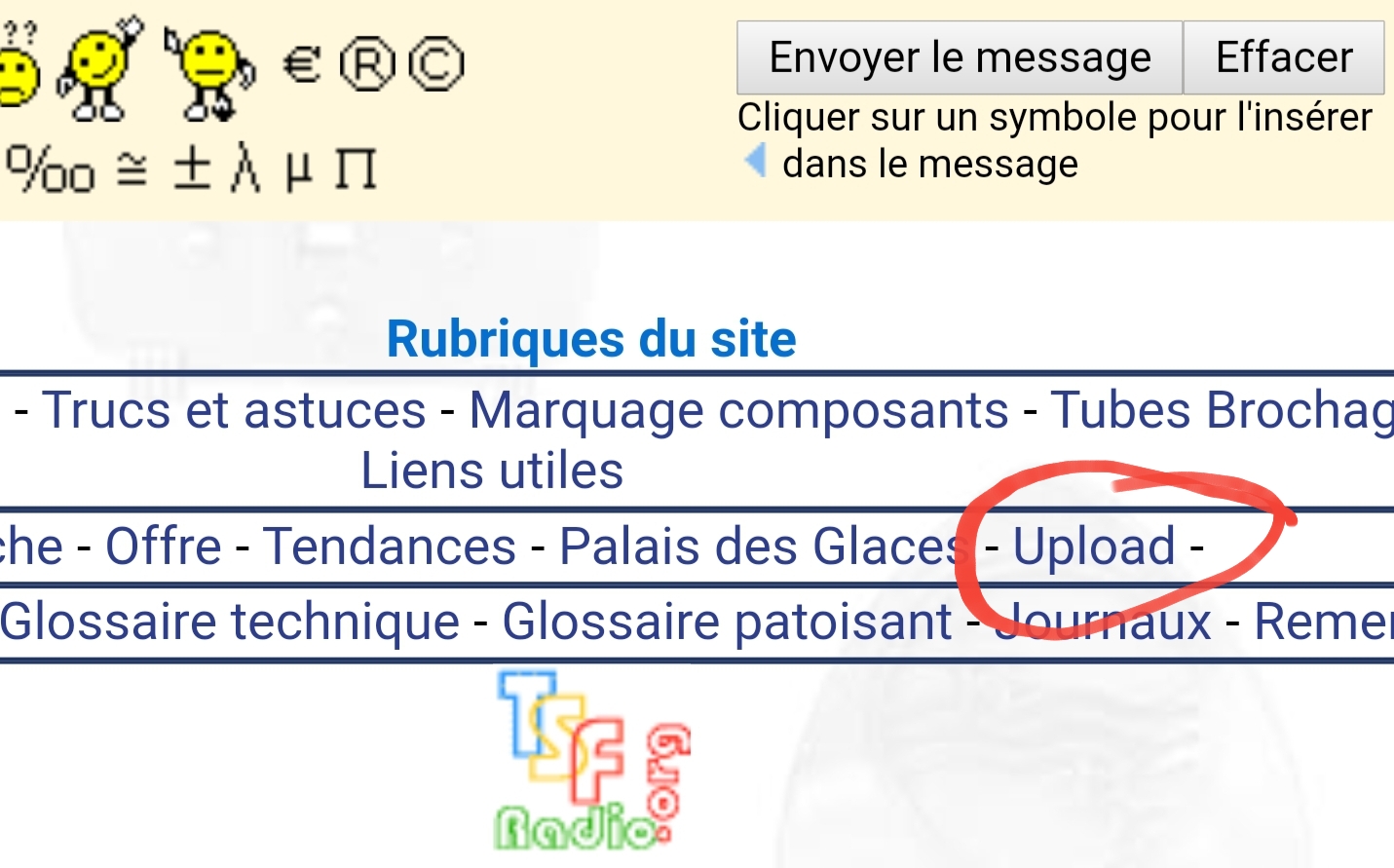

Le lien ''upload'' est dans le bas de page, entouré en rouge dans la photo ci-contre.
Vous pouvez aussi déposer vos numérisation de revues ici  http://www.retronik.fr qui regroupe et partage cette précieuse documentation ancienne francophone avec tous les amateurs et collectionneurs.
Meilleures salutations.
HLJ
| |
|
|
