Sujet : P.Marconi 435L (TSF) Nouveau De Freddy  Le 01-05-2004 à 19:02 sta

    Bonjour à tous,

    Petit bricoleur aimerait obtenir une réponse à ces 2 questions:
    Sur le modèle précité, se trouve une lampe baptisée "80" de Mazda (redresseur ?)
    Puis-je la remplacer par une 5Y3? - S'il se trouve des lecteurs en possession d'un tel tube, me faire offre.
    Autre question, sur le chassis et au milieu, figure une grosse capa, mais sans aucune valeur de mentionnée. Puis-je la remplacer une 2x 50µf ?
    Je n'ai pas de schéma (elle serait aussi la bienvenue)
    Nota: liste des lampes de ce récepteur P.Marconi modèle 435L, année 1935,
    6A7-6D6-75-42-80

    Merci par avance:-)




Sujet : P.Marconi 435L (TSF) Nouveau De Jacques  Le 01-05-2004 à 19:24 sta

    La 80 est un tube facile à trouver, autant rester sur le tube d'origine.

    Un 2x50uF me parait fort pour ce type de montage, au besoin j'ai ce poste (voir la galerie, non encore restauré) et je peux regarder les valeurs faciles à repérer (sans tout démonter et en espérant qu'il n'y ait pas eu bricollage).

    Le schéma est sur le CD V2 (Marconi 30), mais hélas sans nomenclature des composants.


Sujet : P.Marconi 435L (TSF) Nouveau De Freddy  Le 01-05-2004 à 19:31 sta

    J'ai effectivement vu le poste en question sur la galerie.
    Comment peut-on se procurer ce cd ? (je ne suis pas membre de rétrophonia) et c'est la 1ère fois que je m'aventure sur le site, bien qu'ayant regardé votre superbe galerie à maintes reprises (bravo).
    Vu pour la capa, si vous avez le courage, pourriez vous regarder sa valeur (µF)
    Merci encore


Sujet : P.Marconi 435L (TSF) Nouveau De Jacques  Le 01-05-2004 à 21:39 sta

    Un petit tour de tournevis et une incursion à la lampe de poche: c'est un 4 + 4uF 450V peak.

    Pas étonnant que le marquage soit absent, c'est un condo Marconi avec une bande papier qui indique la valeur, facilement amovible.

    Des condos 4,7uF 450V à réinsérer dans le boitier d'origine feront tout a fait l'affaire. Je confirme pour la 80, surtout qu'il faudrait changer le support.




Sujet : P.Marconi 435L (TSF) Nouveau De Freddy  Le 02-05-2004 à 12:03 sta

    Merci pour l'info, le papier en question a dû servir de repas aux nombreux locataires qui ont séjourné à l'intérieur.
    Je vais essayer de ce pas, peut-être que mon tube "80" n'a pas rendu l'âme, il "ionise", sans doute dû à la forte valeur du condo que j'avais mis en lieu et place (2x50µf)
    Je vous tiendrai informé de l'évolution.
    Merci et bonne journée


Sujet : P.Marconi 435L (TSF) Nouveau De Freddy  Le 10-05-2004 à 19:31 sta

    Bonsoir à tous,

    Ca y est mon récepteur ronrone (presque) après changement de pratiquement toutes les capas et du tube "80"
    Sur le chassis se trouve une capa (à priori) dont la mention indiquée est la suivante:
    "S-30100".
    Quelqu'un aurait une idée sur l'identité et valeur de l'objet (voir photo)
    Si je la laisse en place, une R de 10 kohms fume (celle entourée d'une protection et ressemble à un fuse).
    Merci à celui qui aurait une idée la dessus
    Nota: valeur du "S-30100" indiquée au capacimètre: 210 NF




Sujet : P.Marconi 435L (TSF) Nouveau De Jacques  Le 10-05-2004 à 20:49 sta

    Aucune idée. Si c'est une capa qui fuit, sa valeur au capacimètre n'a de toute façon aucun sens.

    Par contre, à l'aide du schéma du marconi 30 (avec les valeurs) que j'ai trouvé entre-temps, le repérage devrait etre facile, même si le 435L correspond au Marconi 35.... Voir dans votre BaL.


Sujet : P.Marconi 435L (TSF) Nouveau De Chevalier  Le 10-05-2004 à 22:51 sta

    Et zut !

    je voulais envoyer un long message pour donner des conseils, et pour proposer une 80, un 0,1µF et une 10K et ça as raté !

    me contacter par e-mail !

    Patrick


Sujet : P.Marconi 435L (TSF) Nouveau De Pierrot du 82  Le 31-05-2005 à 05:25 sta

    Bonjour, je relance le sujet, j'ai un Marconi 530, c'est un radio-phono de 1935 équipé (apparemment) du chassis 30 ou 35, comme le Marconi 435 (30).

    Les lampes sont les mêmes 6A7-6D6-75-42-80 plus l'indicateur d'accord néon.

    J'ai sa facture d'époque (Radio Beaumarchais Paris 4ème, 1936)

    Jacques, pourriez vous me donner le schéma ?

    Je pense le remettre en route, il n'a pas tourné depuis 1965 [:Hi:]

    Merci d'avance...


Sujet : Marconi 435L (TSF) Nouveau De Pierrot du 82  Le 31-05-2005 à 10:28 sta

    Schéma bien reçu, merci beaucoup à Jacques. :-)


Sujet : Marconi 435L (TSF) Nouveau De Roland Gerlier  Le 31-05-2005 à 10:39 sta

    Et vous avez trouvé une "80"?


Sujet : Marconi 435L (TSF) Nouveau De Pierrot du 82  Le 31-05-2005 à 15:31 sta

    Trouvé la valeur du condo 30100, c'est un 0,1 µF.

    Voir :

    Pour les chimiques de filtrage, c'est deux fois 8 µF 450 V, les deux 4 µF 450 V filtrent l'un l'écran de la 6D6 MF, et l'autre l'oscillatrice de la 6A7.

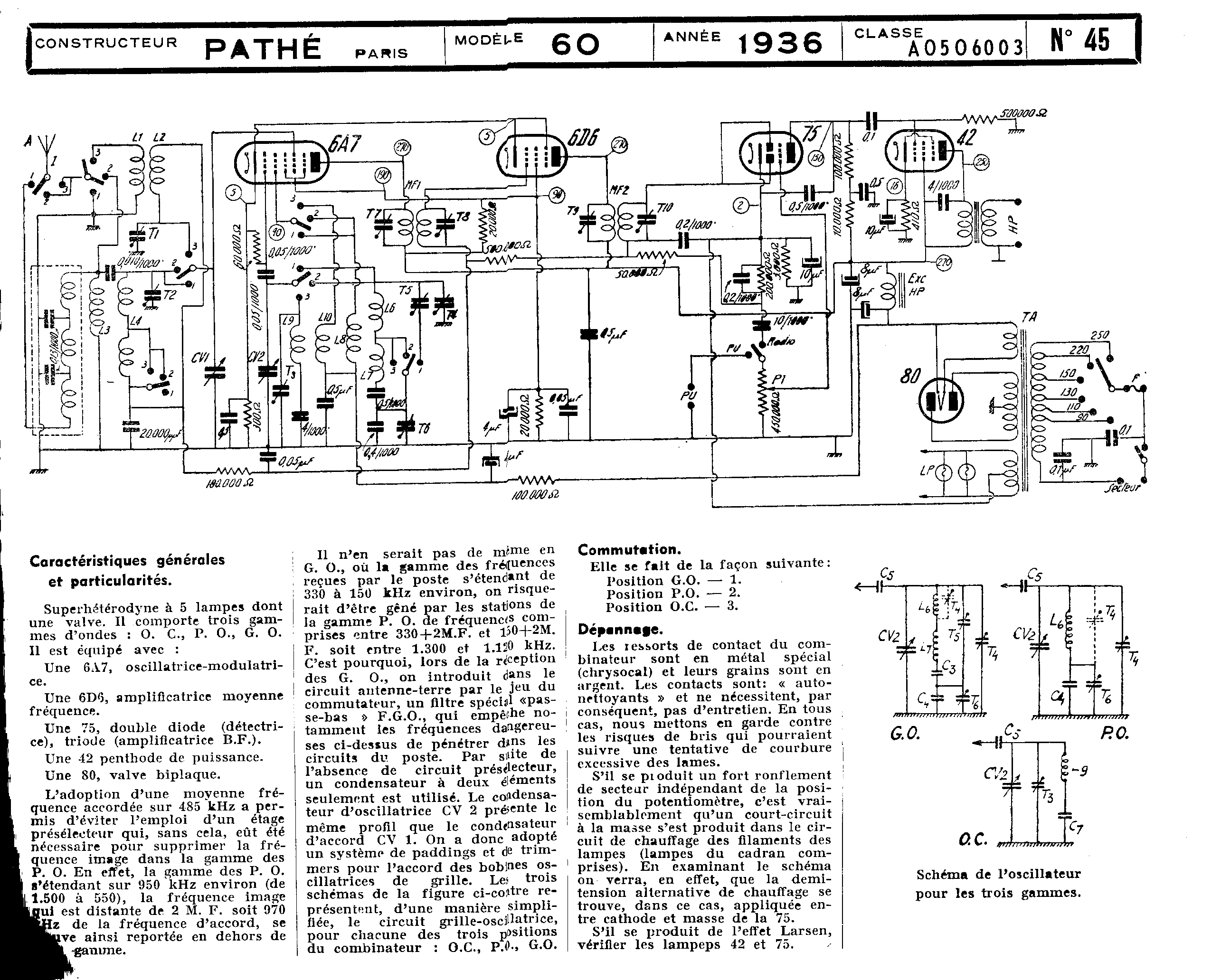

    Ci-joint un schéma (avec valeurs) de ce chassis sous l'appellation PATHE 60.

 Fichier
.PNG



Sujet : Marconi 435L (TSF) Nouveau De MIG  Le 06-09-2005 à 23:57 sta

    Bonjour,
    Apparemment,le schéma du 435L différe quelque peu du Pathé modéle 60:
    indicateur néon,controle tonalité entre autre.
    Peut-on trouver son véritable schéma?
    J'ai une résistance hs qui se trouverait entre le +HT(270v) et le bobinageMF2 chargeant la 6D6.
    est-ce une 10Kohms?
    Mon modéle est équipé d'un transfo d'alim 25Hz.
    Salutations


Sujet : Marconi 435L (TSF) Nouveau De Pierrot du 82  Le 07-09-2005 à 16:51 sta

    Sur mon radio-phono Marconi 530, il y a aussi un indicateur d'accord à tube néon.
    Si vous trouvez le schéma, je suis preneur !

    En principe, cet indicateur au néon mesure la tension aux bornes d'une résistance en série avec le circuit plaque de la 6D6, donc le courant plaque...

    Il y a des tubes russes in9 et in13 qui pourraient le remplacer.

    Voir le site askjanfirst.com


Sujet : Marconi 435L (TSF) Nouveau De MIG  Le 07-09-2005 à 19:11 sta

    En consultant la schématèque radio année 30 (Sorokine), page 130,un recepteurt POINT B
    LEU (blaupunkt?) a ce genre d'indicateur néon.
    Le mien ne s'éclaire qu'a la base,l'intérieur du tube est recouvert d'une pellicule argentée(comme certains tubes)
    Est-ce normal,ou est-t-il hs?
    Ou alors la résistance de charge hs explique tout.
