| Sujet : shéma GRAMMONT Nouveau | De paolau Le 12-02-2009 à 18:34 sta |
|
Bonsoir,
Je recherche le schéma du poste GRAMMONT MARJOLAINE. Quelqu'un aurait-il celà sous la main.
merci à tous
Paolau
|
|
| Sujet : shéma GRAMMONT Nouveau | De Pierrot du 82 Le 12-02-2009 à 22:31 cms |
|  |
C'est le Grammont 5916
http://doctsf.com/grandlivre/fiche.php?ref=7264
| |
|
|
| Sujet : shéma GRAMMONT Nouveau | De Roger Michel Le 12-02-2009 à 22:47 sta |
|
J'en ai réparé deux, sans problèmes particuliers autres que le potentiomètre de volume qui possède une prise intermédiaire. Malheureusement, je n'ai pas relevé le schéma mais je peux toujours en ouvrir un, si besoin.
Roger
|
|
| Sujet : shéma GRAMMONT Nouveau | De paolau Le 13-02-2009 à 09:02 sta |
|
Bonjour à tous les deux,
Merci pour le lien , mais il n'y a pas le schéma. Le poste que je viens de récupérer est en mauvais état, fils coupés sur le cadre, a priori, le négatif de la HT ne vas pas à la masse du chassis, je n'ai pas la valeur du condo de liaison détectrice grille de l'EL84 .L'inter du potard est HS dur dur, du boulot en perspective.
Bonne journée
Paul
|
|
| Sujet : shéma GRAMMONT Nouveau | De Jacques (webmestre) Le 13-02-2009 à 11:37 sta |
|
Fils coupés sur le cadre, négatif de la HT, se résout facilement par le biais d'un possesseur du même appareil. Liaison plaque/grille d'une EL84: au dessus de 22nF c'est bon, il n'y a pas de limite supérieure puisque la valeur est liée à la bande passante que l'on désire transmettre. Inter HS, cela se répare, surtout avec un potentiomètre à prise.
|
|
| Sujet : shéma GRAMMONT Nouveau | De Roger Michel Le 13-02-2009 à 12:42 sta |
|
Pleinement d'accord avec Jacques.
Pour l'inter, le démontage est obligatoire.
Pour les valeurs, faites moi la liste avant demain et je regarde ce week-end.
Réponse lundi soir.
Roger
|
|
| Sujet : shéma GRAMMONT Nouveau | De Roger Michel Le 16-02-2009 à 23:05 sta |
|
Bonjour
Valeur condo de liaison : 0,1µF
Filtrage : 2x50µF 350V isolés de la masse
Roger
|
|
| Sujet : shéma GRAMMONT Nouveau | De paolau Le 17-02-2009 à 15:56 sta |
|
Bonjour à tous,
je reprends ce post après un W.E prolongé.
Merci Roger pour la proposition.
Il me manque les valeurs de condos suivants :
ceux de la plaquette à cosses face au transfo.
celui dont une extrèmité part du 3ème plot du commutateur de gammes face à la touche P.U.
ceux qui se trouvent sous la petite plaquette à cosses face au 2ème transfo M.F
L'inter est réparé, reste pas mal de travail sur le cadre orientable qui était un peu écrasé!!!!
Je n'ai pas percuté sur le schéma apès détection par la EBF 89
Merci d'avance des renseignements.
Paul
|
|
| Sujet : shéma GRAMMONT Nouveau | De Pierrot du 82 Le 17-02-2009 à 18:05 cms |
| |
Maintenant il va nous falloir attendre lundi soir pour avoir les réponses de Roger...
Suspense insoutenable !
| |
|
|
| Sujet : shéma GRAMMONT Nouveau | De Roger Michel Le 17-02-2009 à 18:23 sta |
|
Bonjour

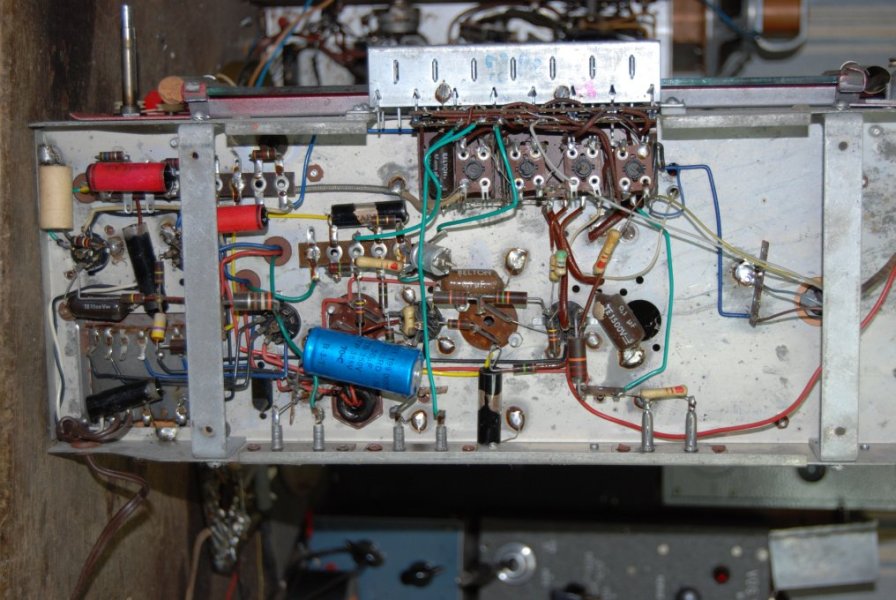

N'étant pas dans mon "atelier" avant le week-end prochain, je ne peux vous donner que les valeurs relevées sur une photo prise avant remise en état (d'autant que le poste est remonté).
Notez que le précédent réparateur avait soudé le 2ème condo de filtrage à la masse, donc ne pas en tenir compte.
Sur la plaquette à cosses : 2 condos de 0,1µF (dont celui de liaison)
Presque en face de la touche PU : 47nF
Sur la petite plaquette : 220pF et 47nF (probablement). 22nF irait aussi.
Avant d'attaquer le cadre, vous pouvez faire vos essais avec une antenne extérieure, les touches vous permettant de sélectionner cadre ou ant.
| |
|
| Sujet : shéma GRAMMONT Nouveau | De paolau Le 17-02-2009 à 18:41 sta |
|
Bonsoir Roger,
Merci pour les valeurs et la photo, celà va me permettre de continuer la restauration. ok, je vais essyer sans le cadre, d'autant que celui ci n'est pas prêt d'être terminé.
Cordialement
Paul
|
|
|
