| Sujet : Valeur et usage de condensateurs Nouveau | De Jean Pierre T Le 10-02-2009 à 16:49 sta |
|

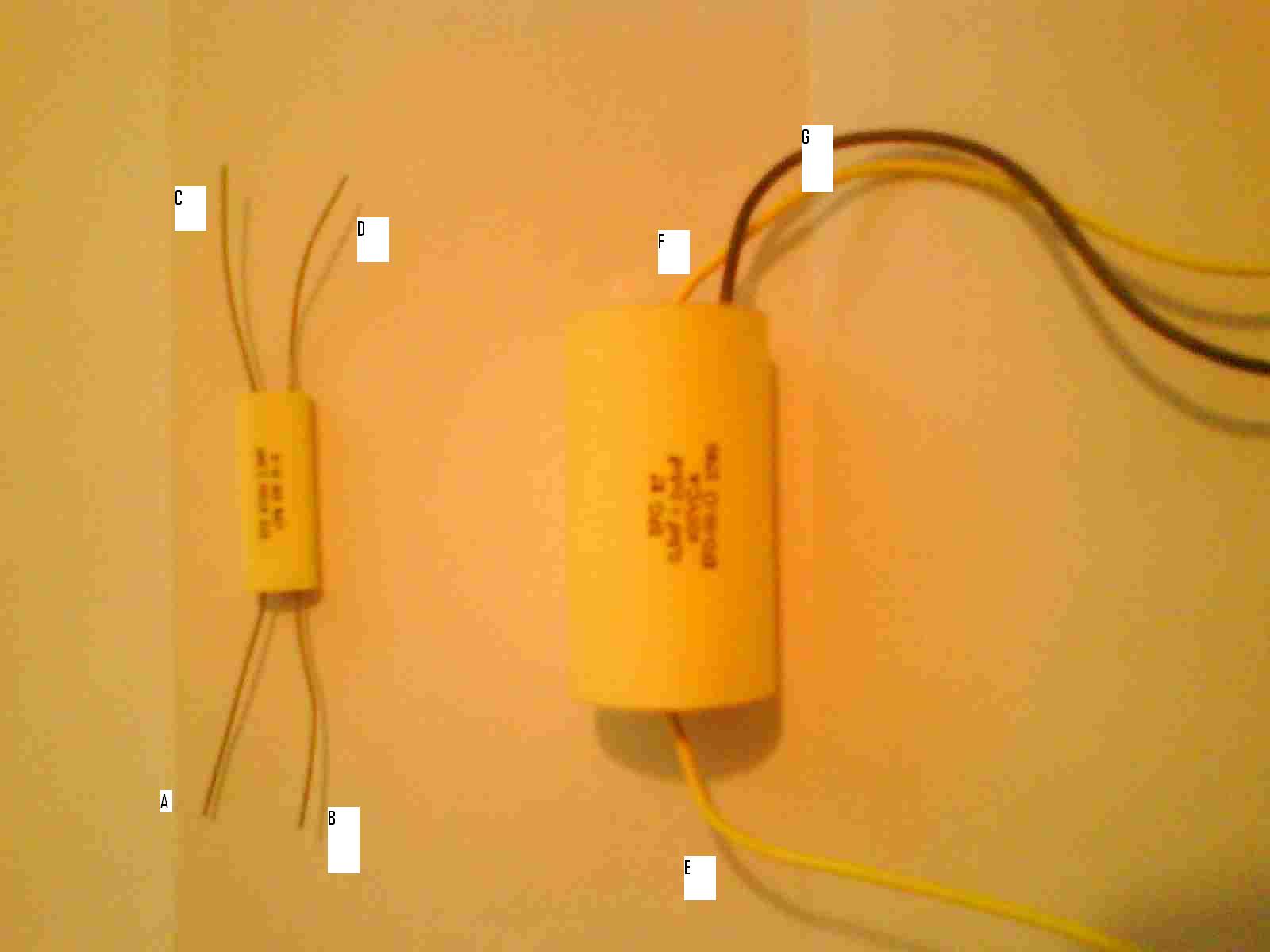

Bonjour, je viens de récuperer dans un lot quelques condensateurs auxquels je ne suis pas habitué:
Le petit jaune: EFD A74S4 2.2Mf; +/-5% 63V
Entre A et B :0 ohm...idem entre C et D...2.2nf entre les fils AB et CD...pourquoi avoir mis des doubles connexions?
Le gros jaune: SPG27 0.5µf +2*5nF ; 600VCA Efd.00.O 2790
Entre E et F 0.5µf
Entre F et G 5nF idem entre F et G
Quelle pouvait bien être leur destination première?
Jean Pierre T
| |
|
| Sujet : Valeur et usage de condensateurs Nouveau | De totolagalène Le 10-02-2009 à 18:03 sta |
|
Pour le premier (63 v) ce ne serait pas 2 X(fois)2 Mf? Il doît s'agir d'un double condensateur avec chacun leurs 2 pattes, donc pouvant être connectés indépendamment l'un de l'autre. Pour le gros, sil comporte bien 3 condos: 1 de 0,5µF, et 2 de 5nF il devrait y avoir au moins 4 fils. Mais je dis pêut-être une imbécilllité!![[:Hi:]](s12.gif)
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Jacques (webmestre) Le 10-02-2009 à 18:15 sta |
|
Ce sont des condensateurs de sécurité, aux caractéristiques de haute volée d'ailleurs.
Pour le second, je pense à un montage en pi pour antiparasite secteur, 2 capa de 5nF entre secteur et masse d'un appareil, capa de 0,5uF montée par exemple en // sur self.
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Michel Le 10-02-2009 à 18:35 sta |
|
En effet, ce sont des condensateurs utilisés sur les appareils electro ménagers ou sur l'outillage electro portatif.
Une norme des années 60 obligeait les constructeurs à les intégrer à tout produit comprenant un moteur à collecteur.
Ceci pour limiter les perturbations en VHF ( télévision 1ère chaine ).
L'efficacité était d'ailleurs assez limitée, les étincelles générés par ces moteurs
perturbant une très large bande de fréquences.
Lorsque ces condensateurs se mettaient en court circuit, le résultat était toujours explosif et assurait une splendide métallisation dorée à l'intérieur de l'appareil.
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Jean Pierre T Le 10-02-2009 à 22:59 sta |
|
Pour le plus petit à 4 fils... A et B sont à 0 ohms donc connectés ensemble...idem pour C et D.. valeur mesurée 2.2nf..
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De totolagalène Le 10-02-2009 à 23:37 cms |
|  |
Si entre A et B, ainsi qu'entre C et D, vous avez O ohm (=court-circuit): vous ne pouvez  pas lire 2.2µF au capacimètre entre ces mêmes fils. Si vous lisez réellement 2,2µF, c'est que votre Ohmètre indique l'infini. Votre Ohmètre est à affichage digital ou analogique?
| |
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Jean Pierre T Le 11-02-2009 à 11:11 sta |
|
Pour Totalgalène...je me suis mal exprimé..
A et B : court circuit de même qu'entre C et D.. les 2.2nf se mesurent entre A et C ou A et D ou B et C ou B et D....
Mon multimetre est un bon vieux Metrix MX54C numérique..
D'ou mon interrogation: pourquoi avoir doublé les connexions de chaque côté...
Jean Pierre T
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De slouptoouut Le 11-02-2009 à 13:04 sta |
|
Bonjour,
Jean Pierre T a écris:
"pourquoi avoir doublé les connexions de chaque côté..."
Mais pour plus facilement le brancher entre le cordon secteur et l'interupteur "gachette" et pour mieux pouvoir l'installer dans la poignée révolver d'une perceuse ...nucléaire
Sloup
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Jean Pierre T Le 17-02-2009 à 17:49 sta |
|
J'ai contacté le vendeur qui m'a donné les explications suivantes sur ces condensateurs:
" Ils proviennent d'un surplus du à un renouvellement de gamme de produit
dans des systèmes de filtrage ultra sophistiqué dans l'aviation .
Le plus petit à une double connexion par sécurité pour une éventuelle
casse de soudure par des vibrations.(très stable à grande épreuve)
Le plus gros d'une conception très solide à toutes épreuves (très
faible résistance série pratiquement aucune dérive à chaud ou froid
et très bonne tenue en tension).
Il y à 5nf entre le fil noir et un jaune et aussi 5nf entre le fil noir
et l'autre jaune et bien sur 500nf entre les 2 jaunes.
Le montage interne n'est pas difficile.
A partir du fil noir ,il y a 2 capa de 5nf vers chaque fil jaune et
entre les 2 jaune on place une capa de 497.5nf ce qui fait 500nf
puisque il y à les 2x5nf série en parallèle sur le 497.5."
|
|
| Sujet : Valeur et usage de condensateurs Nouveau | De Jacques (webmestre) Le 17-02-2009 à 18:01 cms |
| |
|
| Sujet : Valeur et usage de condensateurs Nouveau | De slouptoouut Le 17-02-2009 à 20:04 sta |
|
Ah bon ... Autant pour moi ...j'étais persuadé que c'étais des condos pour perceuse !
|
|
|
