| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 02-01-2009 à 13:17 cms |
|  |
Bonjour, et bonne année à tous
Je suis en train de restaurer un poste POINT BLEU A866

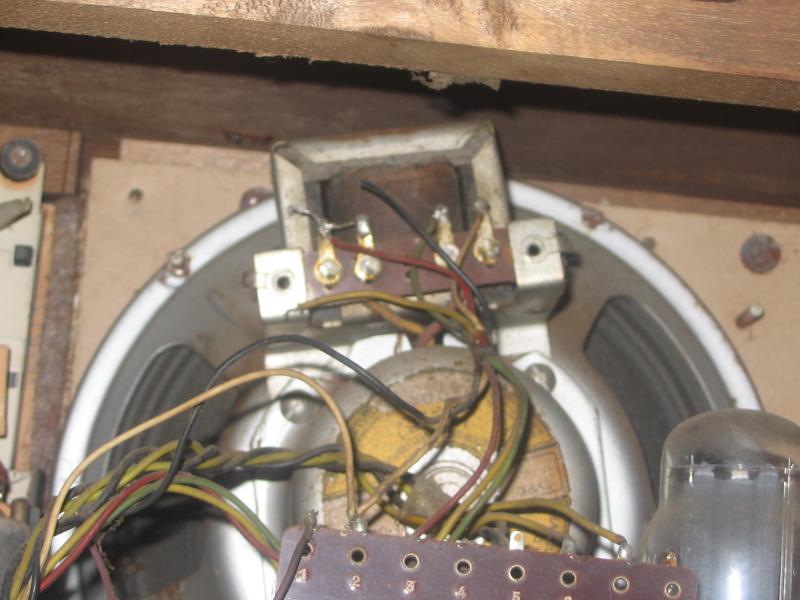

Voici mon problème, Sur le tranfo du HP deux fils sont dessoudé, un fils noir et un fils jaune en plus les deux bornes de gauche sont chainté.
J’aimerais savoir si quelqu’un en aurait un pour me donner quelques infos car je ne suis pas une pro comme certain d’entre vous, j’ai changé les condos de filtration et je n’ai aucun son qui sort du HP.
Voici les lampes 1883 EL3N EBF2 EF9 ECH3 EM4
J’ai une tension de 330 volts à la sortie de la lampe 1883 et bien du 6,3 volts pour la chauffe des tubes.
D’avance merci
Isabelle
| |
| |
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 02-01-2009 à 15:06 sta |
|
Bonjour. La bobine d'excitation du Hp n'étant pas branchée, celà explique votre tension trop élevée de 330v et le silence complet puisque votre poste n'est en fait pas alimenté en haute tension. Vérifier déja, d'un coup d'ohmètre si cette bobine n'est pas coupée.Ses extrémités correspondent aux 2 fils jaune et mauve qui sortent de la culasse du HP (grosse pièce centrale ronde en acier). Un fil de cette grosse bobine enfermée dans la culasse doit venir de la cathode de la 1883 (là où vous avez 330v par rapport à la masse). Son autre fil doit être relié à un condo de filtrage ainsi qu'à une extrémité de l'enroulement primaire du transfo de HP (celui qui a la plus grande résistance ohmique).Ce qui m'inquiète: Les 2 cosses shuntées sur le transfo du HP ne doivent pas être reliées à la masse (je vous conseille de supprimer cette masse). Je pense que c'est à ces 2 fils qu'il faut relier les 2 cosses shuntées. ![[:Hi:]](s12.gif)
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 02-01-2009 à 17:03 cms |
| |
Merci branché comme tu m’as dit en effet, cela fonctionne, quand je tourne le potentiomètre j’entend des craquements assez fort, par contre j’ai une station RTL a peine audible.
Isa
| |
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 02-01-2009 à 17:31 sta |
|
Pour le potentiomètre qui craque, c'est classique: la piste graphitée est poussièreuse. A défaut d'avoir la bombe de produit de nettoyage appropriée (j'utilise KONTAKT 60), le manoeuvrer au moins 50 fois sur toute sa course. Pour le reste c'est plus délicat: il faut commencer par vérifier le réglage des transfos MF, sans parler du doute sur les tubes. Mais savez vous faire?
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 02-01-2009 à 17:38 sta |
|
Si vous n'avez pas de ronflement et que votre HT est d'environ 250volts, il n'est peut-être pas indispensable de remplacer les condensateurs de filtrage (mais c'est d'habitude ce par quoi on commence). Par contre il faut remplacer tous les condos "papier" (ceux cylindriques avec sorties axiales qui sont "goudronés").
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 02-01-2009 à 17:43 sta |
|
Excuses: j'avais oublié que vous aviez remplacé les condos de filtrage.
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 02-01-2009 à 18:40 cms |
| |
Oui les condos de filtrage son remplacé.
En effet il faut que je remplace les autres condos papier (il son en cm) car je pense qu’il doit être fautif.
Par contre le réglage des transfos MF je ne sais pas faire, pas plus pour les tubes
Merci
Oui les condos de filtrage son remplacé.
En effet il faut que je remplace les autres condos papier (il son en cm) car je pense qu’il doit être fautif.
Par contre le réglage des transfos MF je ne sais pas faire, pas plus pour les tubes
Merci
| |
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 02-01-2009 à 18:54 sta |
|
cms=pf. 0,1mf=100.000pf. 1nf=1000pf. Quand vous aurez remplacé tous ces vieux condos, celà ira surement beaucoup mieux. On verra ensuite. Ne touchez pas pour l'instant aux réglages.
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 02-01-2009 à 19:04 cms |
| |
Ok merci pour tous
| |
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Le noir Le 02-01-2009 à 19:39 cms |
| |
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 02-01-2009 à 20:03 cms |
| |
Merci pour le schéma
| |
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 03-01-2009 à 12:47 cms |
| |

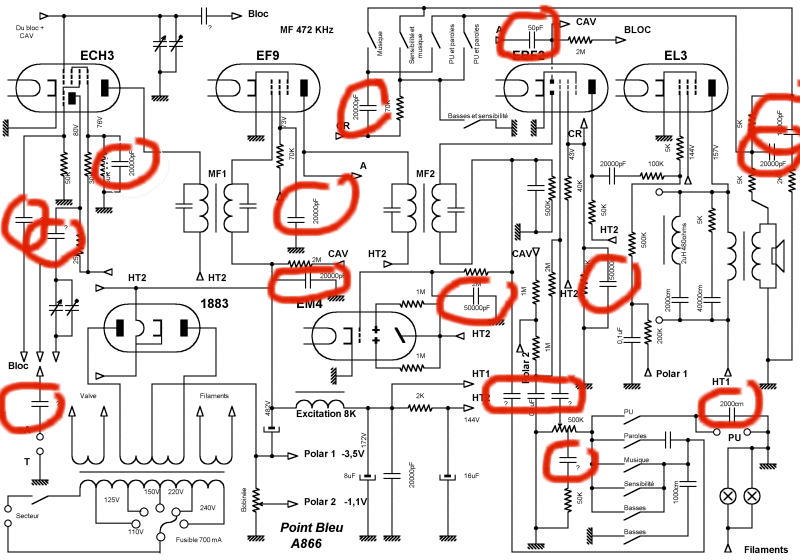

J’ai changé presque tous les condos (voir schémas)
Et il fonctionne très bien
Merci à Totolagalène pour tous ses renseignements précieux.
Egalement à Le noir pour le schéma qui n’est pas tous a fait identique aux niveaux de la EL3 et du HP
| |
| |
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Pierrot du 82 Le 03-01-2009 à 18:37 cms |
| |

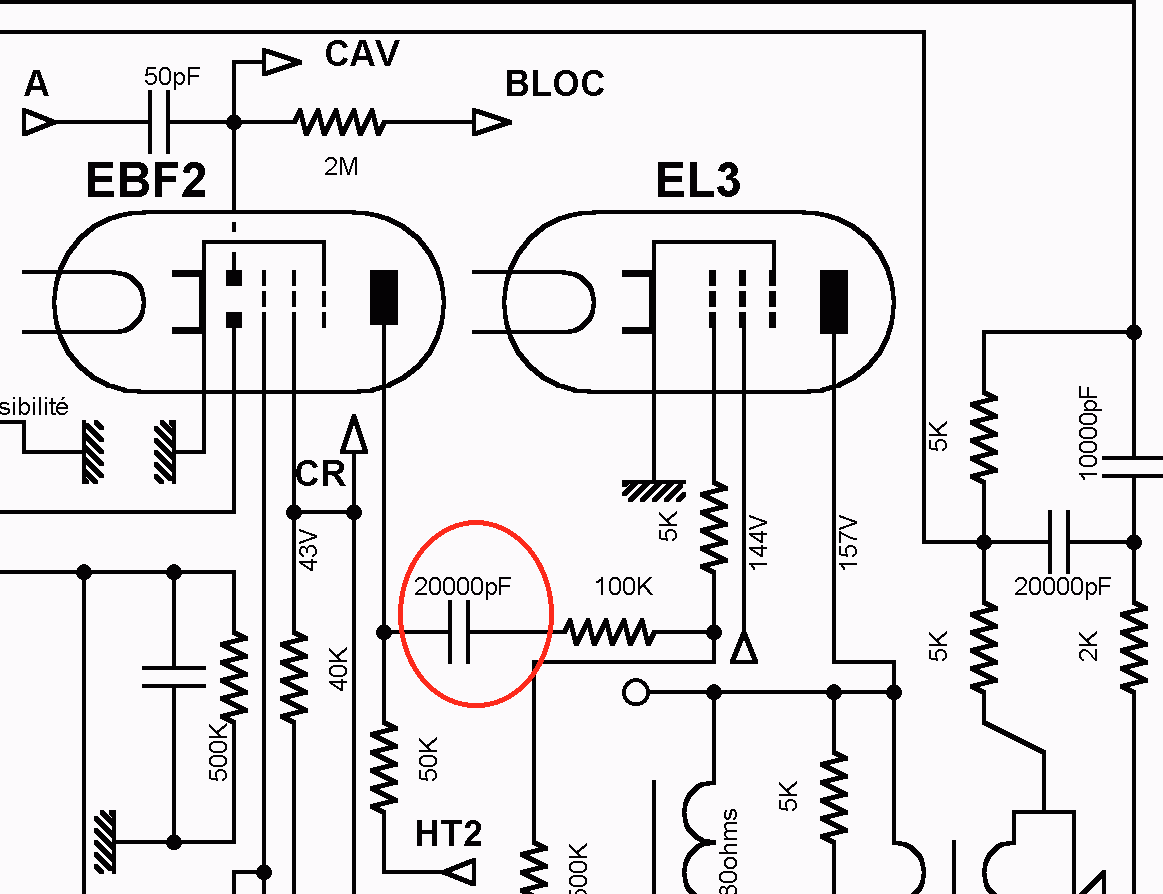

Hé Isabelle, le condo le plus important à changer : le condo de liaison 22nF 250V entre plaque EBF2 et grille n°1 EL3 (voir schéma)
| |
| |
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De totolagalène Le 03-01-2009 à 19:00 sta |
|
C'est ben vrai ça! Il faut tous les changer, pas "presque tous"
|
|
| Sujet : 2 fils de dessouder sur POINT BLEU A866 de 1939 Nouveau | De Isabelle Le 06-01-2009 à 19:26 cms |
| |
J’ai fait le plein de condos et maintenant ils sont tous changés.
En effet c’est le mieux à faire
| |
|
|
|
