| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 17:45 cms |
|  |
Bonsoir a tous

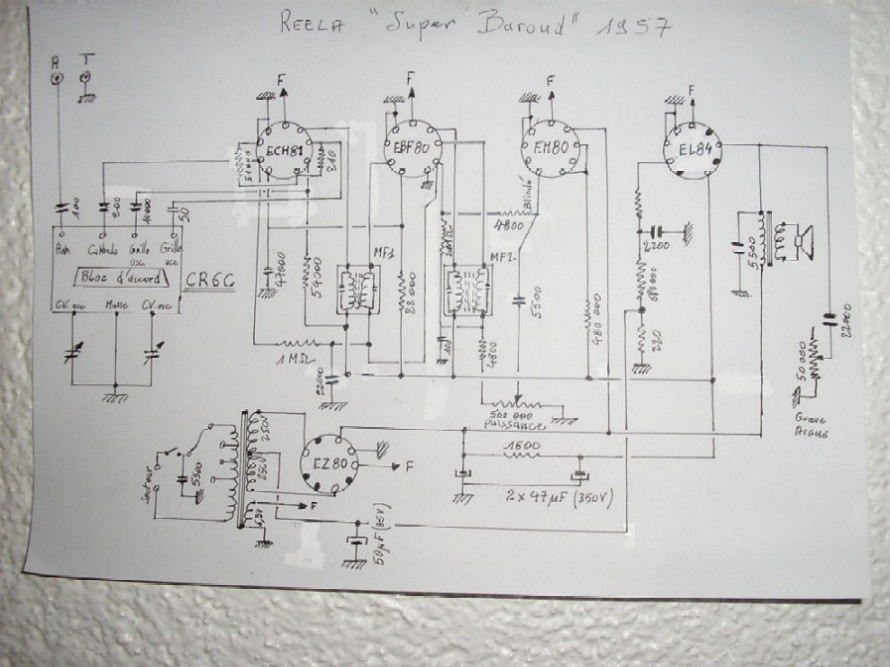

Pour mes deux amis , j'ai remonte la radio grace au infos que j'ai glanees , aussi je joins le schema que je vous ai concocte.
A vous de jouer
Amicalement . Michel
| |
| |
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 18:11 sta |
|

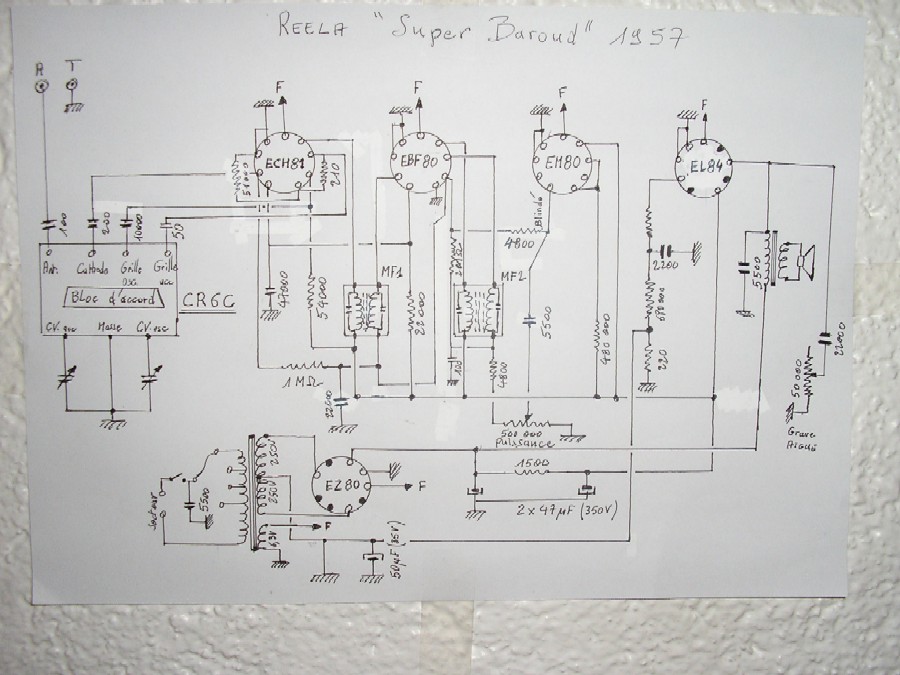

Celle-la est beaucoup plus dans la realite
Michel
| |
|
| Sujet : REELA Nouveau | De f1ftp Le 28-11-2008 à 18:17 sta |
|
C'est mieux mais le poste est toujours muet ![[:??:]](s11.gif)
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 18:20 cms |
| |
|
| Sujet : REELA Nouveau | De Pierrot du 82 Le 28-11-2008 à 18:24 cms |
| |

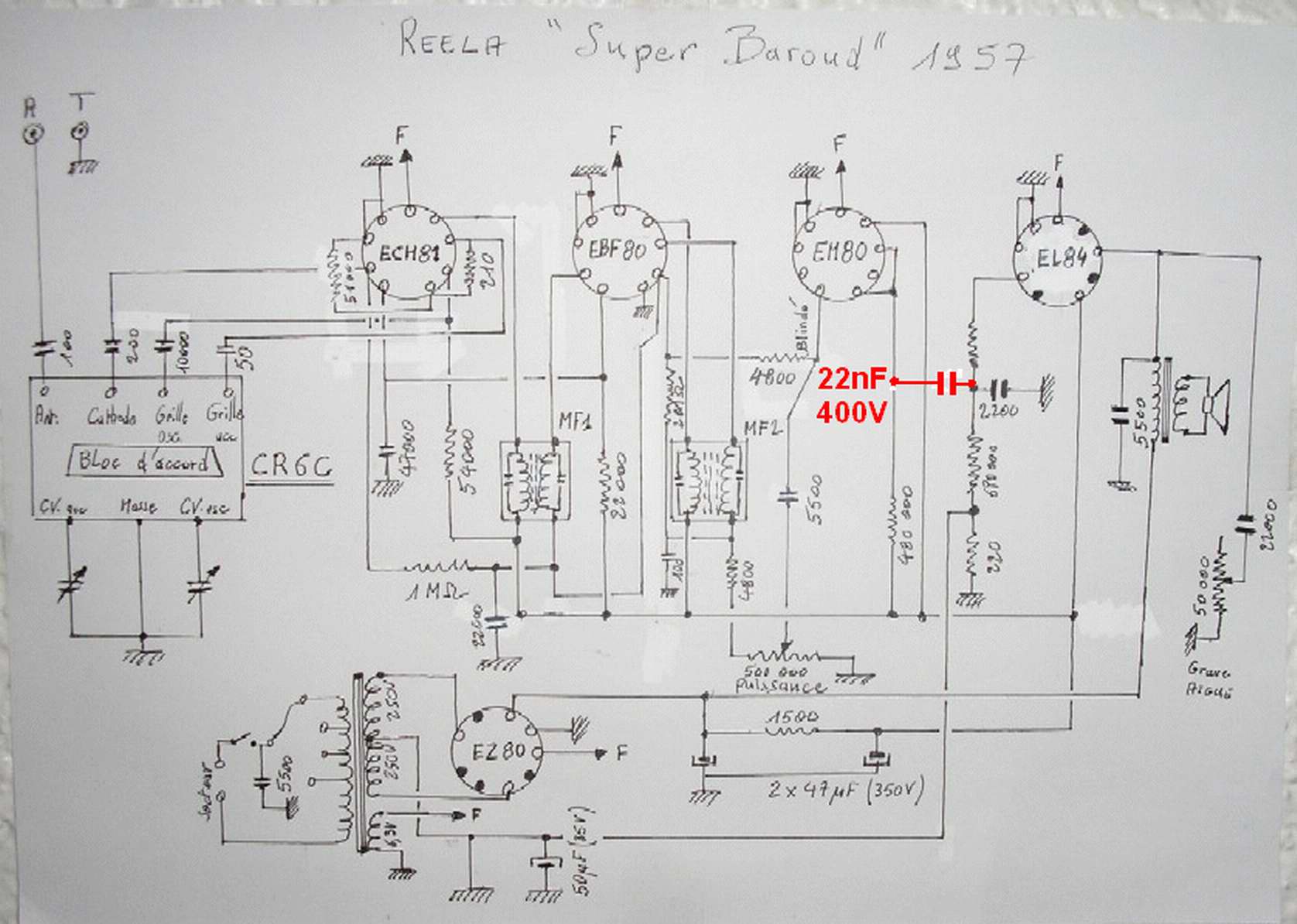

La capa de liaison qui manque...
| |
| |
|
| Sujet : REELA Nouveau | De f1ftp Le 28-11-2008 à 18:27 sta |
|
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 18:31 sta |
|
Bonsoir Michel.

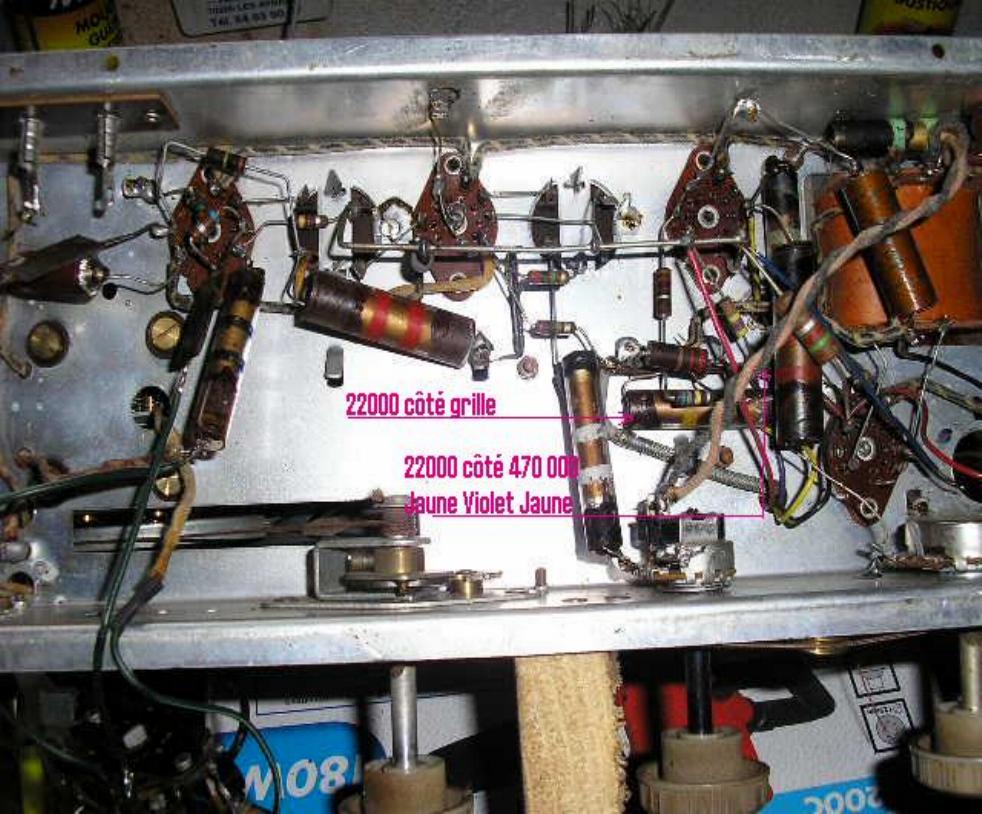

Tout est dans l'image, le condensateur de 2.200 est un 22000 qui va de la résistance 470.000 (Jaune Violet Jaune) Au point nodal de la 680.000 (Bleu Gris Jaune) Et de la 1.200 (Marron Rouge Rouge Argent)
| |
|
| Sujet : REELA Nouveau | De f1ftp Le 28-11-2008 à 18:38 sta |
|
Je ne comprends pas trop le fonctionnement de l'EM80 qui devrait avoir sa broche 9 au plus HT
De plus l'impédance de source est énorme 480ko en // avec le tube qui attaque la G1 avec 680 ko +2200pf bonjour l'étoufoir à aigue.
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 18:42 sta |
|
Bonsoir.
Vous n'avez pas lu le message correctement, la geille est attaquée par 1,2K et le condensateur est de 22 000!
|
|
| Sujet : REELA Nouveau | De f1ftp Le 28-11-2008 à 18:43 sta |
|
Ben oui Alain j'était en train d'écrire au lieu de vous lire
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 18:45 sta |
|
Re bonsoir.
De plus vous n'avez même pas regardé l'image !
Si tous les gas du monde, vous ne devez pas être dans le lot.
|
|
| Sujet : REELA Nouveau | De Masterorion Le 28-11-2008 à 18:48 cms |
| |
Je reste zen,
Tu restes zen,
Il reste zen...
| |
|
|
| Sujet : REELA Nouveau | De Pierrot du 82 Le 28-11-2008 à 18:51 cms |
| |
'Zen beaucoup ce que vous faites !'
| |
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 19:00 cms |
| |
Effectivement , Pierrot du 82, ca va beaucoup mieux . Sur la photo que j'ai recupere on ne vois pas bien que c'etait le
condo de liaison.Rectifie.
J'entends faiblement une station .Je tourne le selecteur d'onde et c'est tjrs la meme que j'entends.
| |
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 19:03 sta |
|
Bonsoir Michel.
La photo est d'origine, donc tu peux câbler le condensateur entre les deux points de la photo et tu auras du bruit dans haut-parleur au minimum.
Bonsoir à tous.
Je suis zen, quand les gas du monde se donnent la main et ne se moquent pas des débutants, surtout quand eux même débutent.
Alain
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 19:13 cms |
| |
Bonsoir Alain
Ils sont sympa tout ces gens!!!!!!!!!!!

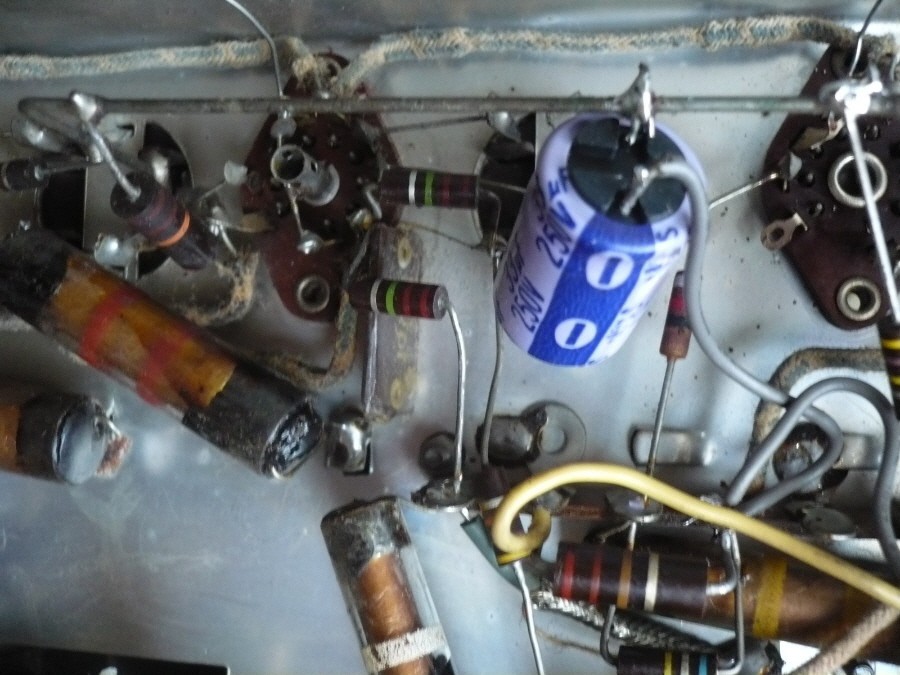

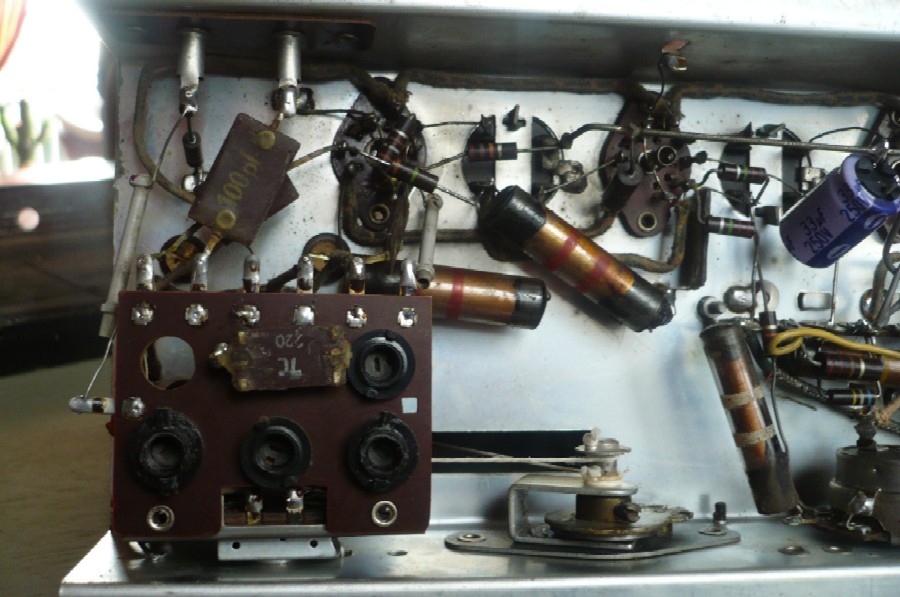

Je t'envoie deux photos , la difference avc mon poste c'est le bloc d'accord . Le reste c'est pareil.
Michel
| |
| |
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 19:14 cms |
| |

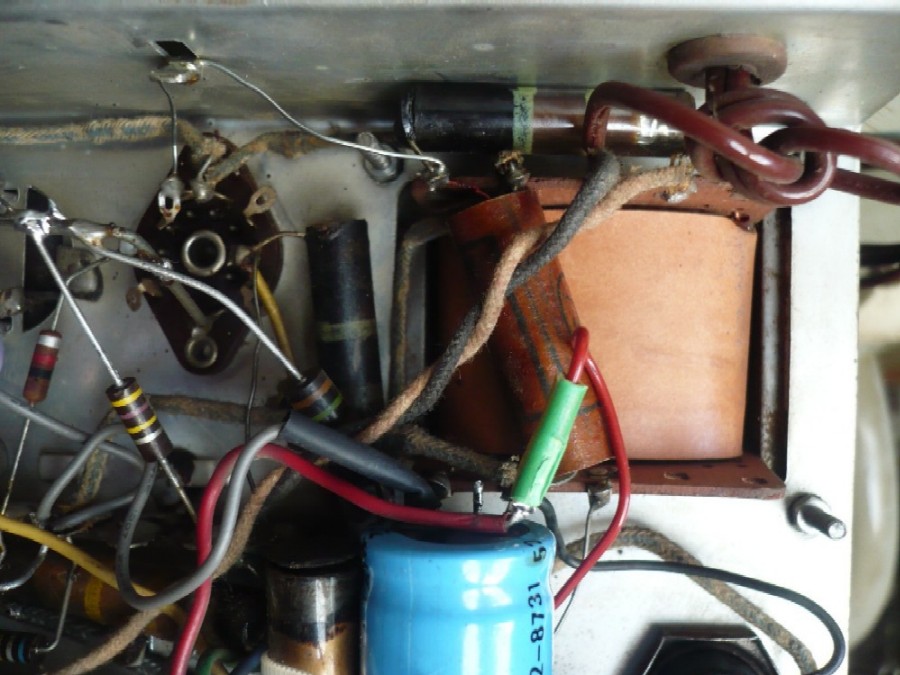

La deuxieme
| |
| |
|
| Sujet : REELA Nouveau | De f1ftp Le 28-11-2008 à 19:29 sta |
|
Je reste ZEN
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 20:10 sta |
|
Bonsoir Michel.

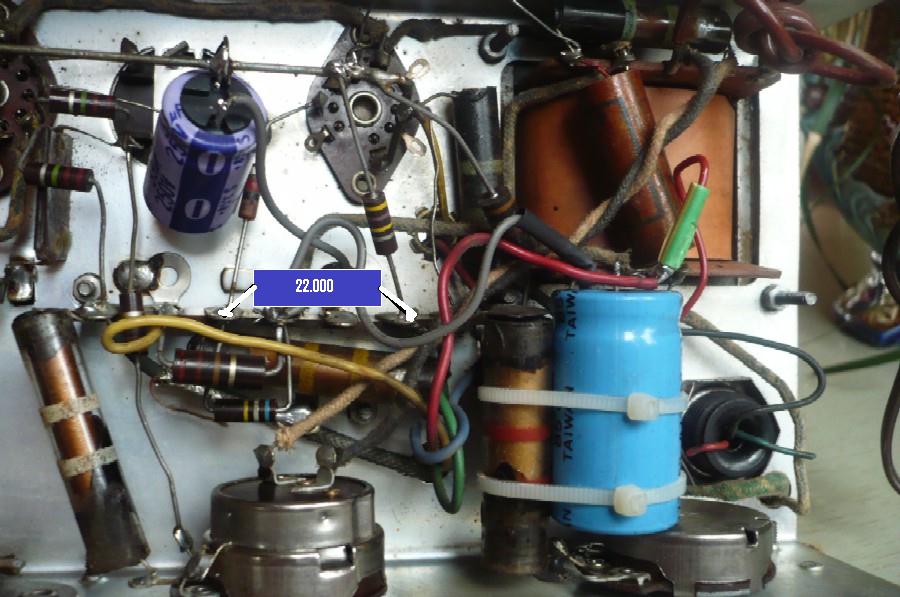

Sur la première photo, j'ai posé un condensateur au bon endroit, celui d'origine est dessous les fils et résistances, place le tien (un 22.000) sur les deux cosses et tu auras du bruit en touchant le point milieu du potentiomètre de puissance.
En privé, donne-moi ton adresse afin de te poster un disque de cours, c'est totalement gratuit pour toi.
Alain.
| |
|
| Sujet : REELA Nouveau | De Jean Roland Le 28-11-2008 à 20:59 sta |
|
Bonsoir Michel,
Question sur le schéma : pourquoi le condo de 50 micro/35V au bas de ce dernier est-il court-circuité avec la masse ainsi que la résistance de 220 Ohms qui se trouve dans la ligne de la grille de la EL84 ?
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 21:56 sta |
|
Bonsoir
C'est le mtge qui est comme ça !
| |
|
| Sujet : REELA Nouveau | De Jean Roland Le 28-11-2008 à 22:21 sta |
|
Ne m'en veuillez pas, j'ai essayé d'aborder le sujet pédagogiquement!
A mon avis, ce 50 micro avec la 220 Ohms devraient se brancher sur la broche 3 (cathode) de la EL84 et la 680K à la masse.
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 22:30 sta |
|
Bonsoir.
La masse doit disparaître pour que cela fonctionne correctement, à ce niveau c'est le deuxième schéma qui est le bon, le point milieu du transformateur au moins du condensateur électrochimique et 220 Ohms à la masse.
Le troisième schéma est bon pour le condensateur de liaison, retire le 2,2nF.
Alain.
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 22:33 cms |
| |
Je n'ai pas joue au mechant.
Les photos Que je met en ligne m'ont ete en voyees par une personne qui a le meme poste que moi et le sien fonctionne dans cette configuration
| |
| |
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 22:35 cms |
| |
Alain
J'ai enleve le 2.2 nF et ca ronflr au point milieu du potar de puissance
| |
|
|
| Sujet : REELA Nouveau | De totolagalène Le 28-11-2008 à 22:39 sta |
|
Bonsoir. La polarisation grille (retour pont milieu de la ht) n'est pas correcte. Le condo de 2200pf entre arrivée vers la grille (broche 2) et la masse est à supprimer. C'est bien ce que je soupçonnais: une partie triode du tube EM80 sert de préampli BF.
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 22:44 cms |
| |
Bonsoir totolagalène
Tout ça a ete fait il faut continuer
| |
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 22:50 sta |
|
Michel, maintenant que cela ronfle, capte-tu une ou plisieus stations ?
Alain.
|
|
| Sujet : REELA Nouveau | De Alain Legros Le 28-11-2008 à 22:52 sta |
|
|
|
| Sujet : REELA Nouveau | De michel du 70 Le 28-11-2008 à 22:59 sta |
|
|
|
| Sujet : REELA Nouveau | De totolagalène Le 29-11-2008 à 22:24 cms |
| |
|
| Sujet : REELA Nouveau | De jeanmarc Le 04-12-2008 à 11:53 sta |
|
bonjour
alors Michel quelles nouvelles il fonctionne ??
jean marc
|
|
|
