| Sujet : plan sonolor Nouveau | De jeanmarc Le 17-10-2008 à 12:20 cms |
|  |
bonjour
je suis a la recherche d'un plan pour cette belle radio tsf ceci dans l'éventualité d'une future réparation

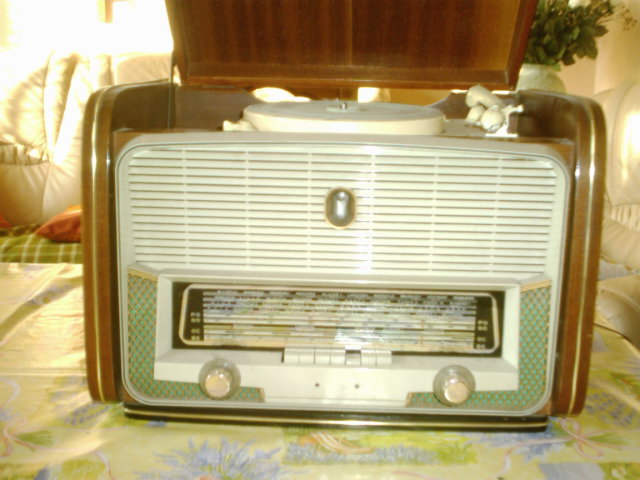

Sonolor Modèle : Europe combiné de 1958 (ou equivalent Visseaux)
merci d'avance pour vos réponses
cordialement jean marc
| |
| |
|
| Sujet : plan sonolor Nouveau | De Masterorion Le 17-10-2008 à 12:43 cms |
| |
ça ressemble au matignon, chez Visseaux. Pour savoir comment c'est fait, voir http://www.tsf-radio.org/forum/forumgc.php?show=59403#59403 , ou encore http://grandlivre.doctsf.com/fiche.php?ref=19566
Sans la platine tourne-disque il s'appelle succès. Pas de schéma, dsl, mais c'est une conception simple qui ne pose pas de problème à réparer.
Conseil : pas touche aux noyaux du clavier pour réaligner les stations prérêglées tant que tout le poste ne fonctionne pas parfaitement, surtout que les noyaux ne correspondent pas aux touches en regard.
| |
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 17-10-2008 à 20:17 sta |
|
bonsoir
merci de votre reponse ok pour les stations prereglees
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De Alain Legros Le 17-10-2008 à 22:21 sta |
|
Bonsoir Jean Marc.
C'est dans la boite.
Alain.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 18-10-2008 à 09:40 sta |
|
bonjour Alain
merci beaucoup
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De Masterorion Le 20-10-2008 à 00:16 sta |
|
Et nous ?
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 20-10-2008 à 09:59 sta |
|
bonjour a tous
oui vous avez raison excusez moi
en fait je vous avais remercié pour votre réponse ( surtout pour le tuyau relatif a la touche préréglée )
et là je remerciai Alain pour le plan
désolé je n'ai pas fait attention
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De Alain Legros Le 20-10-2008 à 11:39 sta |
|
Bonjour masterorion.
C'est les schémas que vous cherchez?
Alain.
|
|
| Sujet : plan sonolor Nouveau | De Masterorion Le 20-10-2008 à 12:49 sta |
|
Pas de soucis Jean-Marc, j'avais bien lu. C'est de bon coeur les infos. Je chercherai à l'occasion si j'ai gardé la fiche qui dit quel noyau rêgle quoi...
Alain, en effet si vous avez cette possibilité j'aurais aimé pouvoir bénéficier de ce schéma, puisque j'ai l'appareil.
Je me demandais même si on pouvait abuser de votre gentillesse et le mettre en ligne pour permettre à chacun la restauration de ce poste si il lui tombe entre les mains.
Par avance, merci.
|
|
| Sujet : plan sonolor Nouveau | De Alain Legros Le 20-10-2008 à 18:48 sta |
|
Bonsoir masteroeion.

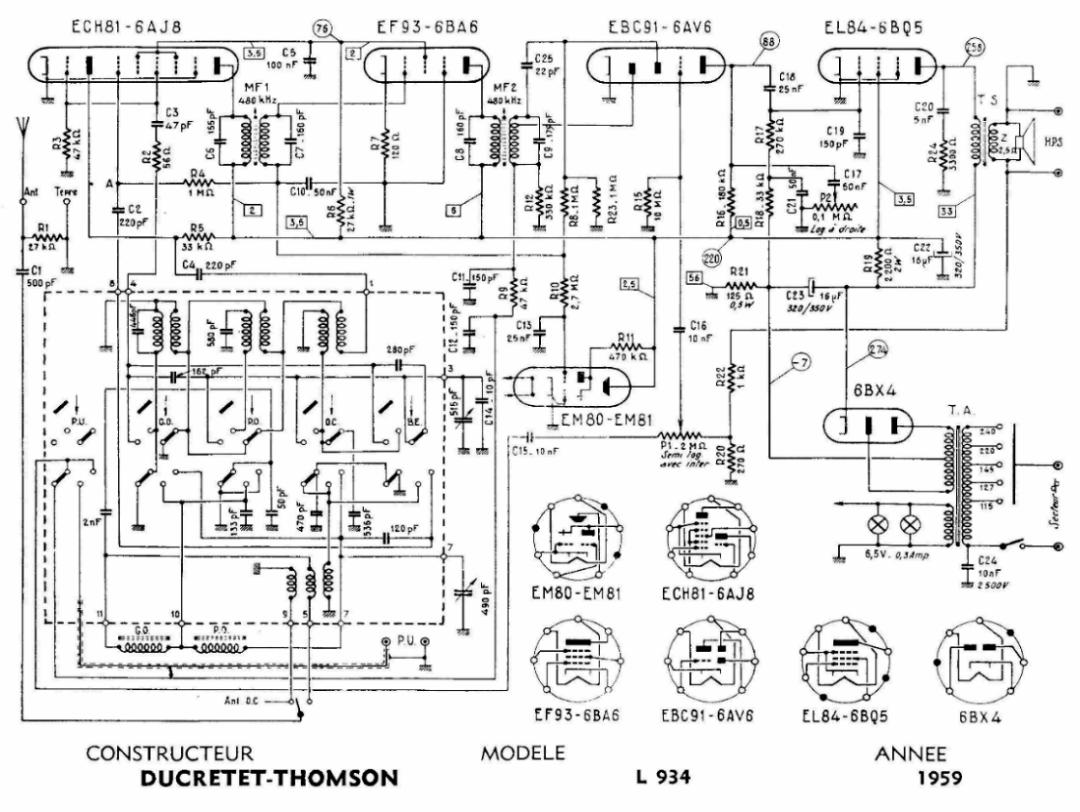

Je vous envois le schéma Ducretet L934 même jeux de lampes mais le clavier n'a pas de touches prérélgées (Europe 1 et Luxembourg)
Je joints le fichier réduit, la définition n'est pas de qualité, mais ça peut aider.
Alain
| |
|
| Sujet : plan sonolor Nouveau | De Masterorion Le 20-10-2008 à 18:54 cms |
| |
Merci Alain, c'est très lisible.
| |
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 10-11-2008 à 16:57 sta |
|
bonjour
je devais commencer la réparation au début du mois me revoila avec un peu de retard !
j'ai démonté le chassis testé toutes les lampes qui paraissent ok pas de fils de cassé ou brulés reste maintenant a changer les condensateurs
mais voila il y a deja quelques petits pb
sur les condensateurs la tension efficace est quasiment toujours 1500v vais je trouver cette tension ou puis je mettre du 450v voir plus si je trouve ?
ensuite sur le plan les 2 condensateurs électrochimique ont une tension d'environ 250v alors que dans le chassis un des 2 a une tension de 23/30v ?

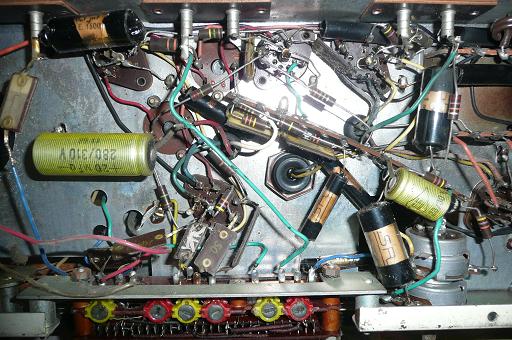

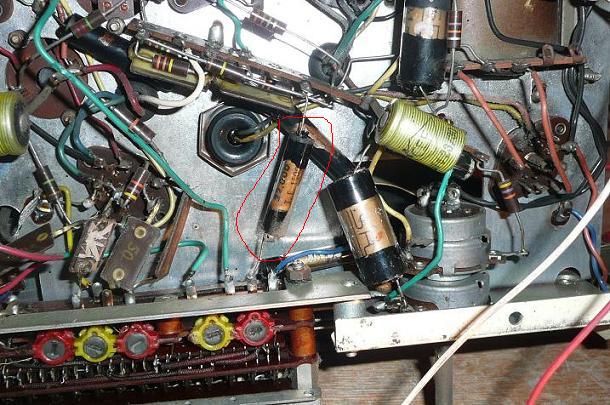

je vais insérer quelques photos

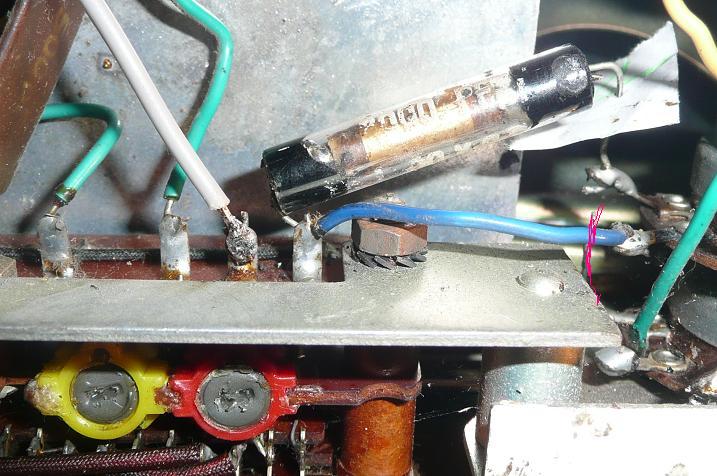

enfin beaucoup de condensateurs sont dans un tube de verre a l'intérieur du tube plein de goudron donc apparament illisible
j'en ai ouvert 1 qui était en bon état mais il est marqué 22000 sans l'unité en regardant les condensateurs de cette marque ( SR ) sont marqués de la meme facon je l'ai entouré en rouge a votre avis 22000 quoi?
j'irai chercher les premiers condo mercredi ( jour ferié oblige )
voila merci d'avance pour vos réponses
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 10-11-2008 à 16:58 sta |
|
re bonjour

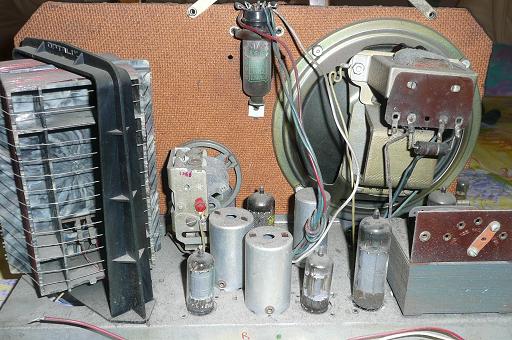

et une autre photo
jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 10-11-2008 à 17:01 sta |
|
bonjour
le condensateur électrochimique est le petit vert que l'on voit c'est un 50Mf 23/30v
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 10-11-2008 à 17:26 sta |
|
Bonjour. 22000 pf = 20nf= 0.022mf![[:Hi:]](s12.gif)
|
|
| Sujet : plan sonolor Nouveau | De Pierre Lebel Le 10-11-2008 à 17:27 sta |
|
Bonjour,
Les deux condensateurs electrochimiques jaunes semblent avoir été rajoutés.
D'origine il y a le condensateur double sous tube alu, vissé au centre du chassis.
Le condensateur de 50µF 23/50 volts pourrait bien avoir été monté en parallèle sur la résistance de polarisation R 21.
Si c'est le cas, son + doit être relié au chassis.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 10-11-2008 à 19:10 sta |
|
Bonsoir
merci de vos réponses
bien compris pour les 22000 pf ce qui m'étonnait c'est l'absence d'unité
je n'avais pas vu le condensateur vissé sur le chassis il y est effectivement
demain je regarderais mieux mais apparement tout est relié sur une barette et sans déssouder c'est difficile a voir il y a effectivement une résistance en parralléle mais a premiére vue le + du condensateur n'a pas l"air d'etre a la masse
je regarde demain
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 11-11-2008 à 11:22 sta |
|
bonjour
pour le petit condensateur électrochimique désolé il faut que je le dessoude ainsi que le condensateur qui est en dessous car je ne peux rien voir en l'état tout ce que je vois c"est qu'il est relié a une grande barette marron
pour le condensateur vissé sur le chassis il est marqué 24MF 350/400v
deux fils en sortent l'un va au transfo d'alimentation ( fil noir ) l'autre va au culot de la lampe EZ80 ( fil jaune ) cette lampe remplace la 6BX4 ( j'ai regarde les concordances cela a l'air de tenir la route )
quelques petites questions
pourquoi" condensateur double " et si je remplace celui qui est vissé ou est le plus ( au transfo ou au culot de la lampe )
ensuite pour les 2 condensateurs qui semblent avoir été rajoutés cela va t'il poser un probléme lors de la réparation
merci de vos réponses
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 11-11-2008 à 11:51 sta |
|
Bonjour. Le gros condo en alu est sûrement isolé de la masse, vérifiez sur le chassis s'il y a bien une rondelle isolante entre le corps du condo et la masse. Le plus est à la cathode de la valve, le moins sur le point milieu de l'enroulement HT du transfo. C'est le 1er condo de filtrage du schéma, le second semble avoir été changé par un jaune que l'on aperçoit à gauche sur une photo(marqué 365vje crois).
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 11-11-2008 à 11:59 sta |
|
bonjour
merci de votre réponse
vous avez raison il y a bien une rondelle de caoutchouc
oui le gros condensateur jaune est marque 350/380v
désolé pour les questions mais je ne suis pas spécialiste en la matiére
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 11-11-2008 à 15:04 sta |
|
bonjour
avant demain d'aller acheter les premiers condensateurs pour ceux marqués TE1500v puis prendre une tension inférieure si je ne trouve pas cette valeur ??
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De f1ftp Le 11-11-2008 à 16:47 sta |
|
Bonjour Jean-Marc
TE 1500 V ne veut pas dire tension efficace mais tension d'essai.
La tension max présente dans votre poste doit être de l'ordre de 250/300v donc des capas modernes avec des tensions de service de 400V ferons largement l'affaire.
Philippe
|
|
| Sujet : plan sonolor Nouveau | De Pierrot du 82 Le 11-11-2008 à 17:05 cms |
| |
Prenez des condos au plastique métallisé (mylar ou équivalents) isolés à 400V.
| |
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 11-11-2008 à 18:11 sta |
|
bonjour
merci de vos réponses
j'ai encore appris quelque chose ( TE)
demain je vais acheter ceux que j'ai repérés et aprés je démonterais les autres mais ils sont pleins de goudron a l'interieur du tube de verre j'espére que ce sera lisible
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 12-11-2008 à 00:14 sta |
|
Bonsoir. Pour la valeur non lisible sur les condons "au goudron", ce n'est pas un problème il suffit de savoir où chacun est branché. Avec le schéma vous devriez vous en sortir, sinon nous vous aiderons.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 12-11-2008 à 18:38 sta |
|
bonsoir
j'ai changé cet aprés midi plusieurs condensateurs
0.1MF 630V ( 3 ) 47000pf + 22000pf + 22MF 450V + 24MF 450V + 47MF 47/63V
reste a changer ( déja repérés )
22000pf + 47000pf +22000pf
il en restera 4 que je n'arrive pas a repérer ( en voici 3 le 4 éme aprés avoir changé les autres )
un qui semble marqué 2000pf la 1ere patte est reliée au bouton marche arrét ( étage bas ) la 2eme patte est reliée sur une touche des stations avec le fil bleu sur ou a coté de la touche PU
l'autre qui semble marque 10000pf il est relie a la berette centrale une patte sur la meme patte que le condensateur de 0.1MF avec aussi 2 resistances l'autre coté relié sur la meme patte qu'une résistance qui va elle meme vers le bouton marche arrrét
et enfin le dernier
une patte sur le culot de la lampe 6av6 l'autre patte sur une patte reliée au chassis il y a aussi avec 2 resistances l'une va vers la lampe el84 l'autre sur une prise a l'arriere du chassis

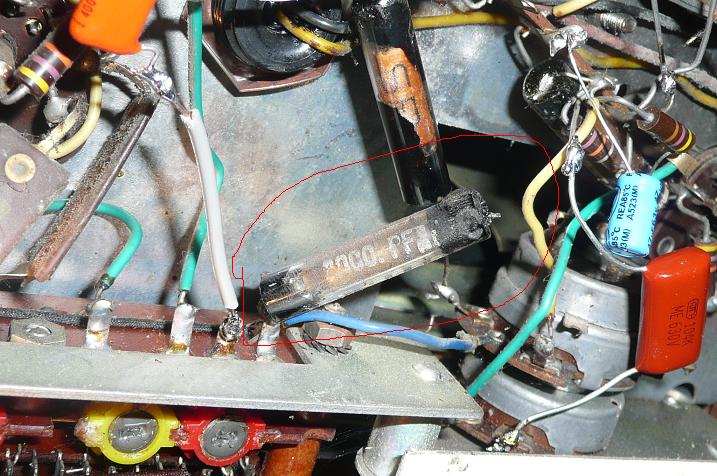

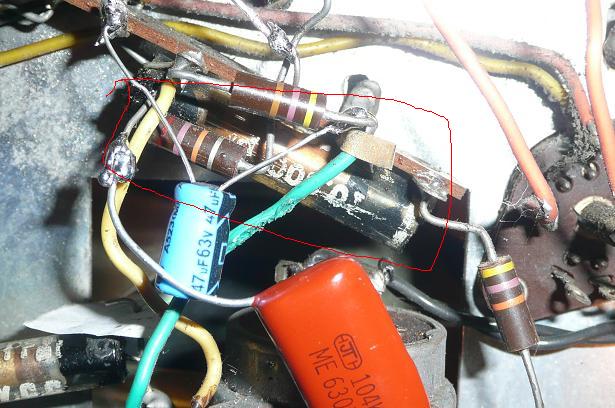

je vais vous joindre quelques photos
merci d'avance pour votre aide
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 12-11-2008 à 18:40 sta |
|
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 12-11-2008 à 18:45 sta |
|
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 12-11-2008 à 22:10 sta |
|
Bonsoir Jean-marc. Il faudrait être beaucoup plus précis lorsque vous indiquez où sont raccordées les pattes des condos. Quand vous dîtes une patte sur une barette, quoi d'autre est relié à cette même cosse de la barette ? un fil qui vient d'où, un autre condo ou résistance qui vient d'où, ou cosse reliée à la masse? De même quand vous dîtes sur tube 6AV6 ou sur tube EL84;sur quelle électrode ou quel numéro de broche? ON CONTINUE?
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 12-11-2008 à 23:06 sta |
|
bonsoir
ok je vois cela demain et je vais essayer d'etre plus précis
merci de votre réponse
oui j'espére continuer si cela ne vous ennuie pas de trop
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 12-11-2008 à 23:29 sta |
|
Mais au contraire, je trouve celà passionnant. A plus.
|
|

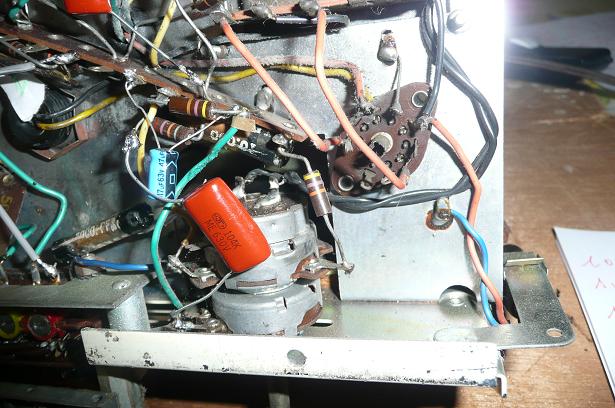

| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:18 sta |
|
bonjour
quelques précisions qui je l'espére vous seront utiles

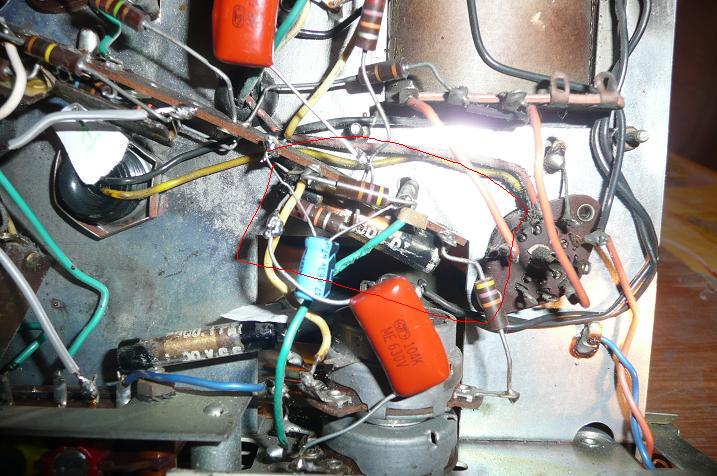

pour le condensateur qui semble marqué 2000 ( les 3 derniers chiffres sont bien visibles le premier semble etre un 2 )
la 1ere patte est reliée au potentiométre ( marche /arret ) a l étage qui est contre le chassis
rien d'autre sur cette patte
la 2éme patte est reliée a la touche PU sur cette meme patte il y a un fil bleu qui part sur le potentiométre au 2éme étage ( vers le centre du chassis ) je mets quelques photos

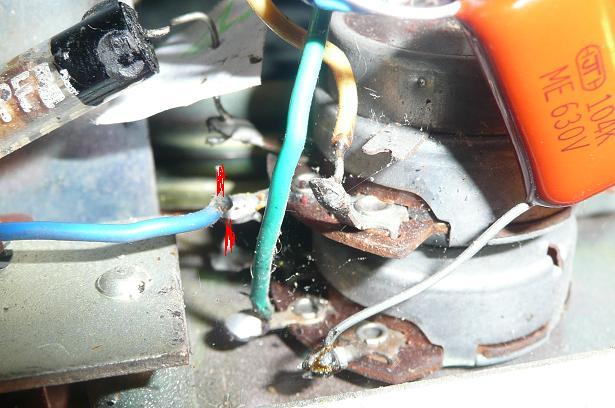

le trait rouge est l'endroit de la 1ére patte
le reste arrive
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:19 sta |
|
re

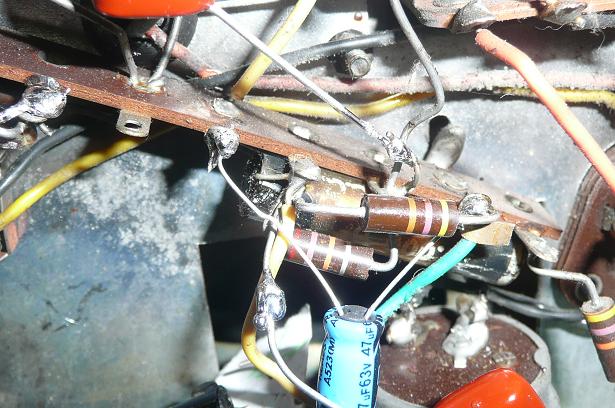

la 2eme photo pour le meme condensateur
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:19 sta |
|
et la 3éme pour le meme
jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:25 sta |
|
bonjour
pour celui qui semble etre marqué 10000
relié a la barette centrale
d'un coté sur la 1ere patte est soudée 1 résistance ( J V O ) qui part vers le potentiométre marche / arrét sur la 2éme patte sont soudés
1 résistance ( J V M )
1résistance ( R V O G )
et 1 fil jaune qui part vers le bouton marche arret et 1 patte d'un condensateur de 0.1 MF 1500v
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 13-11-2008 à 16:39 sta |
|
Bonjour Jean-Marc. C'est déjà mieux, mais sur quoi va l'autre patte des résistances? Il faut que je reconstitue la partie du schéma pour chaque condo. afin d'être sûr de bien l'dentifier. Allons-y un par un. Ne pouvez vous pas faire croquer ce bout de schéma et l'envoyer?
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:47 sta |
|
bonjour
et celui qui est illisible
départ de la lampe 6av6 du 1er plot en partant vers le haut sur ce plot il y a aussi 1 condensateur plaque marqué 10 qui part vers la lampe el84 il y a aussi 1 résistance ( M V J ) qui part vers la lampe 6ba6 sur le meme plot de la 6ab6 il y a une résistance ( O O O )qui part vers un des 2 cylindres en alu fixés sur le chassis ( sur le culot de ce cylindre est gravé PG )et 1 patte d'un condensateur de 0.1MF

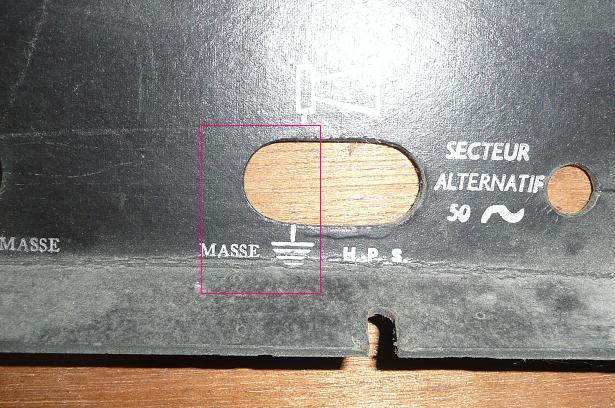

l'autre patte part sur 1 plot ou est soudée 1 résistance ( J V J ) cette résistance part vers la prise HP supplémentaire ( sur celle symbolisée masse ) + 1 autre résistance ( J V R ) qui va sur el84 ( apparemment sur le 1er plot )

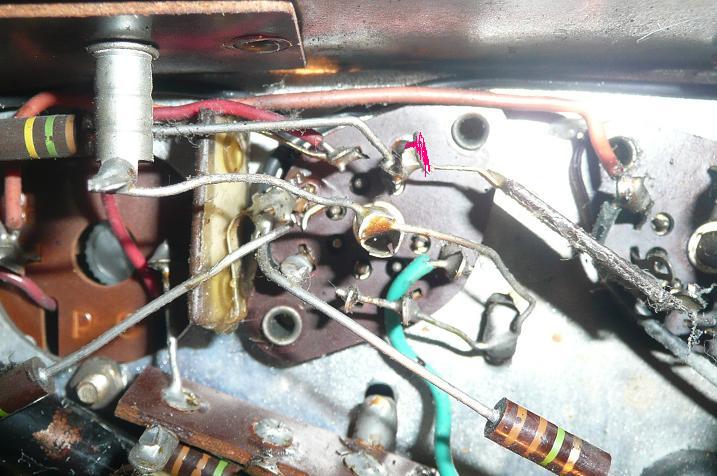

je joint quelques photos
cordialement jean amrc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:48 sta |
|
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 16:51 sta |
|
re bonjour

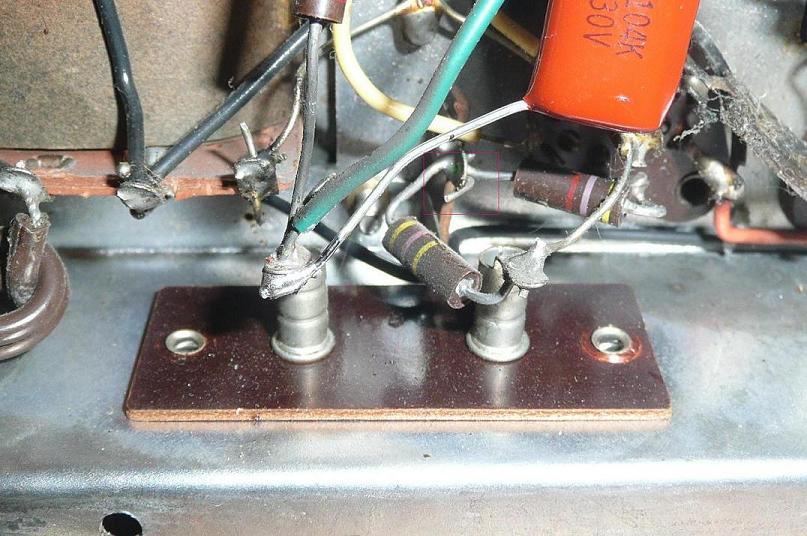

et la derniére
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 17:35 sta |
|
bonjour
pour celui qui semble etre marqué 10000
relié a la barette centrale
d'un coté sur la 1ere patte est soudée 1 résistance ( J V O ) qui part vers le potentiométre marche / arrét
sur la 2éme patte sont soudés
1 résistance ( J V M )qui part via un fil vert sur le potar marche / arret etage contre le chassis c'est la patte du milieu il y a aussi avec cette résistance une patte du condensateur 23/30v 50mf
1 résistance ( R V O G ) qui part vers la prise HP supplémentaire
et 1 fil jaune qui part vers le bouton marche arret et 1 patte d'un condensateur de 0.1 MF 1500v

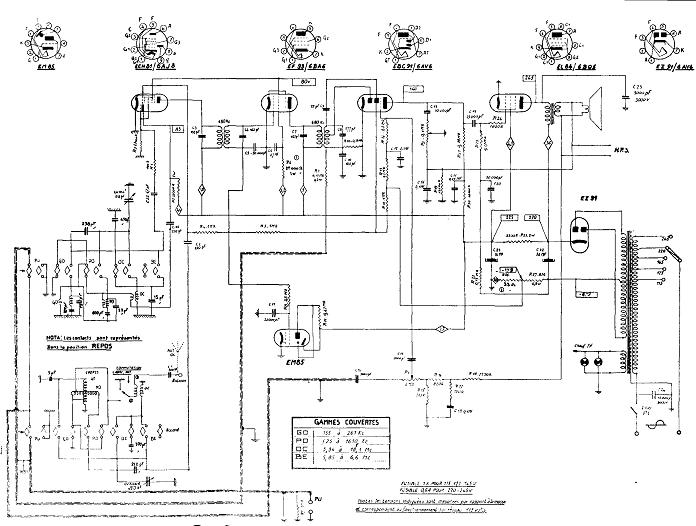

je vais vous joindre un 2émé plan qu'Alain Legros m'avait fourni au cas ou
avez vous un exemple de croquis qui vous aiderais ??
ecoutez je ne veux pas abuser de votre patience et de votre bonne volonté et tant pis si cela n'est pas possible a réparer au moins nous aurons essayé
cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 13-11-2008 à 17:54 sta |
|
Jean-Marc, demain je vous enverrai le dessin du brochage de tous les tubes de ce poste avec le numéro des broches car quand vous dîtes " le premier en partant du haut" c'est encore imprécis. La lecture des broches d'un tube se fait toujours en ayant son culot vers soi, de même pour le support; c'est vu du dessous du châssis. Pour identifier vos condos, les photos que vous envoyez ne servent pas à grand chose car on ne voit pas où aboutissent toutes les liaisons qui s'y rapportent (résistances, fils, autres condos,etc..). On ne parlera que d'un condo à la fois tant qu'il n'aura pas été identifié, valeur et tension d'isolement nécessaire.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 13-11-2008 à 17:57 sta |
|
bonjour
ok merci de votre patience
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 13-11-2008 à 18:04 sta |
|

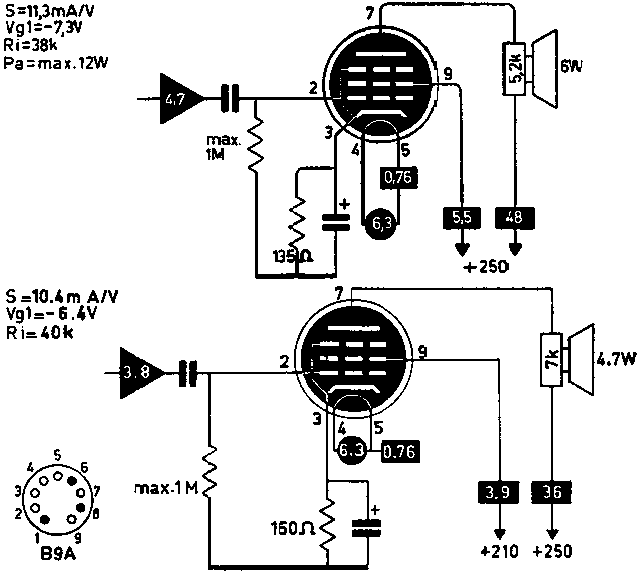

Dans Google, tapez http://frank.pocnet.net/sheetsE.html cliquez sur electron tube Data sheets-E et téléchargez. A demain.
|
|
| Sujet : plan sonolor Nouveau | De YM Le 13-11-2008 à 18:33 sta |
|
Il y a aussi ça
Moins "lourd" et toujours sous la main
Yves.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 14:32 sta |
|
bonjour
j'ai télechargé ce que vous m'avez demandé '( j 'ai aussi installe le petit programme préconisé par Yves ) je n'ai pris pour l'instant que : 6BA6 6AV6 EL84
je suis a votre disposition pour le reste j'ai fait quelques petis repérages sur les embases ( donc en regardant vers l'intérieur du chassis et en tournant dans le sens des aiguilles d'une montre
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 14:48 sta |
|
Bonjour Jean-Marc.Puisque vous avez téléchargé le lexique des tubes et connaissez ainsi la numérotation du brochage des vôtres , je pense qu'il n'est pas nécessaire que je vous les envoie? Pouvez vous faire ,à la main, un petit croquis pour chaque condo (un par un)avec tout ce qui tourne autour, et l'envoyer? c'est normalement beaucoup plus simple que du texte.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 14:54 sta |
|
bonjour
oui pas de soucis je fais cela cet aprés midi et je vous l'envoie
je vais en faire 1 et vous me direz si cela va aller
a bientot jean marc
|
|

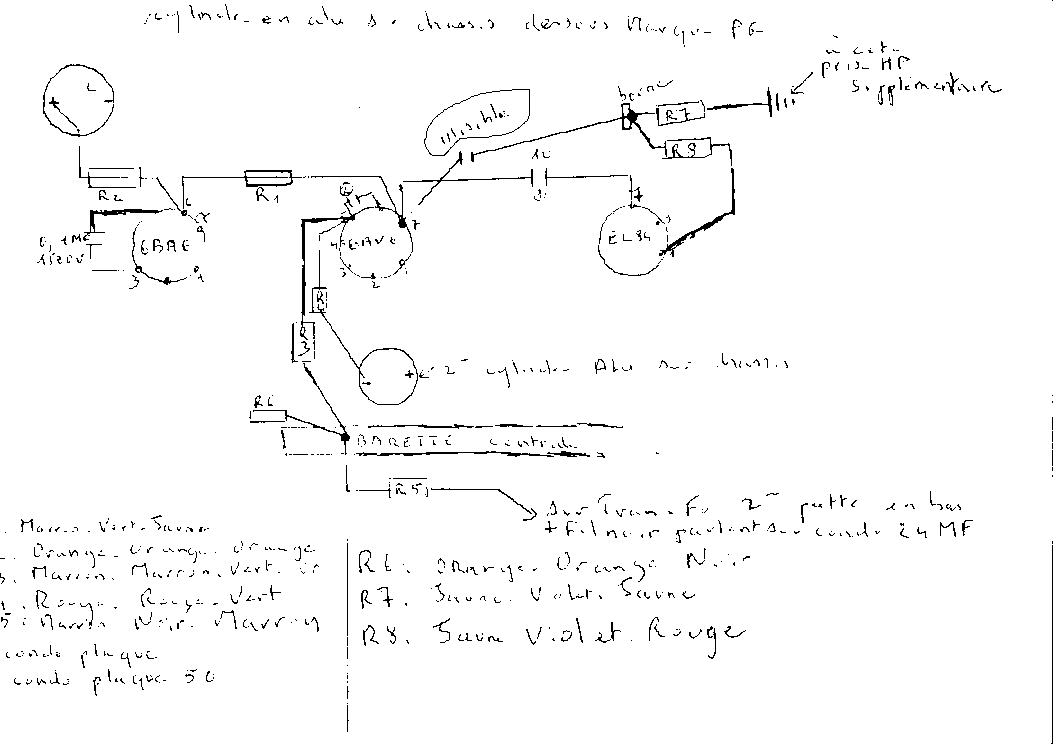

| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 15:47 sta |
|
bonjour

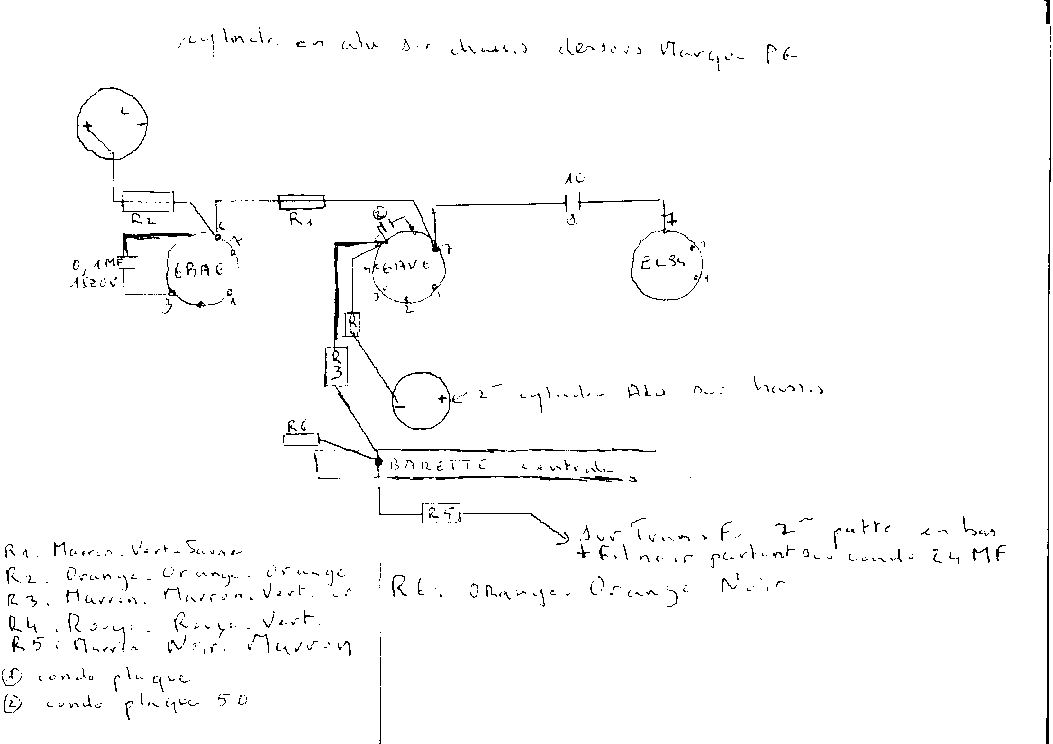

voila j'espére que cela vous ira
a bientot jean marc
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 16:40 sta |
|
Je pense que le 1er condo à identifier est celui que vous appelez C1. Mettre 20000 à 25000 pf (=25nf, =0.025mf) isolé 400 volts. MAIS il doît être relié à la broche n°2 de la EL84 (la grille 1). Si oui c'est le condo C18 du schéma. Pour la suite (regardez vous- mêmes à l'écran ce que vous avez envoyé) il faudra prendre un crayon qui marche mieux, beaucoup de choses sont illisibles, écrivez en caractères majuscules d'imprimerie, repérez bien le condo. à identifier, par exemple, en gros souligné " C n°1 ?" pour le 1er et ainsi de suite, identifiez ou décrivez brièvement les composants que vous dessinez autres que condos et résistances. Attention aux erreurs de numéros de broches. Confirmez moi celà et on passera au 2éme si c'est OK.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 16:44 sta |
|
bonjour
je vous renvoie le schéma j'avais oublie le départ de la 2eme patte du condensateur illisible
pouvez vous y jeter un oeil?,
merci de mon coté je vais regarer le plan et pour le reste je vais m'appliquer plus c'etait simplement pour savoir si l'on partait dans ce style a bientot jean marc
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 16:48 sta |
|
Non, celui que vous avez appelez 1C et non C1, entre broche 7 de la 6AV6 et broche 7 (erreur?) de la EL84.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 16:58 sta |
|
bon je viens de retourner dans le chassis la 2eme patte du condo que l'on recherche est reliée a un point d'ou repart en effet une résistance qui va sur el84 pour moi c'est a la 1ere que celle ci est reliée tout en sachant que le support comporte 9 trous et que le document que j'ai charge la lampe a 8 picots
jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 17:01 sta |
|
Le "sysyème" est extra (seulement un peu de mise au point). Où est la valeur de R9? D'une manière ou d'une autre, en venant de la broche 7 de la 6AV6 (anode, appelée couramment plaque) on doît arriver sur la broche 2 de la EL 84.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 17:03 sta |
|
je crois qu'il y a maldonne ( la prochaine fois j'ecrirais mieux) il y a sur le dessin un condensateur de 10 qui se trouve a coté du condo illisible ( je pense que vous avez pris 10 pour 1c )
jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 17:05 sta |
|
encore moi
la derniére résistance est r8 et non r9 ( jaune violet rouge )
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 17:12 sta |
|
La broche 1 de la EL84 est libre, on se sert souvent des cosses inutiles des supports de lampes comme d'une cosse relais, mais sur votre croquis il n'y a rien d'autre sur cette cosse 1. Digérez bien mes derniers messages, vérifiez votre croquis et renvoyez SVP. Prenez votre temps, assurez le coup. J'espère que ce poste n'a pas été trifouillé par un ignard car si c'est le cas ce sera beaucoup plus long.
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 17:25 sta |
|
Sachez que les broches inutilisées des tubes conservent leur numéro. Certaines EL84 avaient les broches 1 et 2 reliées à l'intérieur de l'ampoule, la vôtre a peut-être été remplacée par une qui ne l'est pas ( c'est le piège), et le poste reste muet. Renvoyez moi votre croquis bien vérifié et clair. Ensuite on désamorcera ce piège le cas échéant.
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 17:31 sta |
|
Est ce bien ce condo , que j'ai lu 1C au lieu de 10, que vous voulez identifier. 10, ce peut étre bon aussi ( 10nf = 10000pf) au lieu de 20000 à 25000. J'attends le nouveau croquis.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 17:44 sta |
|
bonjour
oui ok je vais re vérifier mais a ce niveau la les soudures semblent etre d'origine par contre vous avez peut etre raison car il y a un condensateur 23/30v qui n'est pas signalé dans le plan
je pense que vous avez raison cela parait etre le C18 car apparemment c'est le seul condensateur qui relie ces 2 lampes ce qui parait bizarre ce sont les valeurs des resitances qui ne sont pas exactement les memes mais bon !
apres vérif
n°1 resistance
n°2 rien
n°3 1 fil vers barette centrale
n°4 vers masse + masse petit transfo HP +plot central du support lampe
n°5 fil noir vers transfo alim
n°6 rien
n°7 condo plaque de 10 + fil bleu vers petit transfo HP
n°8 rien
n°9 fil noir vers transfo hp + fil orange qui part vers 1 des2 cylindres en alu sur le +
franchement la je suis certain de mon repérage
si vous le voulez demain je passe a un autre
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 17:48 sta |
|
le condo marque 10 est un condo plaquette celui la est bon celui que je voudrais trouver est celui qui est marque illisible
jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 18:30 sta |
|
Le condo bullé "illisible" est un condo papier 20000 à 25000pf isolé 400 volts et il est à sa place (c'est bien le C18 du schéma) Pendant qu'on est sur la EL 84, qu'y a- t-il de branché sur sa cosse n°2? Il faut relier les cosses 1 et 2 ensemble ( ou souder tout ce qu'il y a actuellement sur les cosses 1 et 2 , sur la seule cosse n°2) A vous de voir ce qui est le plus facile. Le condo plaquette est sûrement un 10pf, il est pratiquement superflu, mais vous pouvez le laisser si vous êtes certain qu'il n'est pas en court- circuit; s'il est enrobé de cire il y a de très grandes chances pour qu'il soit bon. Mais comme il faut se méfier de tout, je dessouderais personnellement une de ses pattes pour l'instant car il est loin dêtre indispensable. Répondez quand-même svp à ma quetion au sujet de la broche n°2 .
|
|
| Sujet : plan sonolor Nouveau | De lafraiche Le 14-11-2008 à 20:32 sta |
|
BONSOIR
C"est bien de faire de la reparation en directe on apprend pein de trucs!!moi je vous pose une question pour les costauts en reparation radio
J' ai un ducretet L 924 je dirais meme 2 dont la panne est la suivante : sur le premier je n'avais pas du tout les GO apres avoir tout verifier d'apres le schema je n'ai rien trouvé ,j'ai mis en cause le bloc d'accord vu que jj'avais les autres gammes qui marchaient;apres demontage du bloc ,qui etait tous crasseux ,le demontage ne lui a pas plu !!lmes fils sont si fin que!! enfin il est naze
J'ai trouvé le meme poste et la le meme probleme!!pas tout a fait car la j'ai bien GO mais tout decallé !!luxembourg a la place d'inter sa fait beaucoup
j'ai regarde l'alignement et refait de A a Z mais toujours un decallage important le noyau GO est en butée vers le fond bas car il faut traverser la noyau PO pour regler les GO avec sa je capte inter a fond de la commande .
si je touche la resistance de sortie du bloc vers la lampeUCH81 via le condo 47pf je decalle les stations vers le bon callage ,je voudrais bien savoir si quelqu'un a une idée a se sujet ,et ou orienter la recherche pour ce probleme ,la lampe? les condos dans le bloc ? que sais je ?j"ai aussi regardé le cadre et ces branchememts
Merci si quelqun a une idée ou a connu ce probleme
D COLOMB
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 14-11-2008 à 22:06 sta |
|
Bonsoir. Sûr, j'ai déjà eu le même PB, je l'ai solutionné mais comme celà, brutalement, je ne me souviens plus très bien (comme la chanson), je crois: la triode de la mélangeuse qui était fatiguée et qui n'oscillait plus assez en G.O.
|
|
| Sujet : plan sonolor Nouveau | De lafraiche Le 14-11-2008 à 22:17 sta |
|
la cHangeuse n'est pas la uch81?
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 14-11-2008 à 23:27 sta |
|
bonsoir
nos messages ont dus se croiser ( je vous ai refait une copie )
je vais re vérifier mais a ce niveau la les soudures semblent etre d'origine par contre vous avez peut etre raison car il y a un condensateur 23/30v qui n'est pas signalé dans le plan
je pense que vous avez raison cela parait etre le C18 car apparemment c'est le seul condensateur qui relie ces 2 lampes ce qui parait bizarre ce sont les valeurs des resitances qui ne sont pas exactement les memes mais bon !
apres vérif
n°1 resistance
n°2 rien
n°3 1 fil vers barette centrale
n°4 vers masse + masse petit transfo HP +plot central du support lampe
n°5 fil noir vers transfo alim
n°6 rien
n°7 condo plaque de 10 + fil bleu vers petit transfo HP
n°8 rien
n°9 fil noir vers transfo hp + fil orange qui part vers 1 des2 cylindres en alu sur le +
content que vous ayez repéré le C18 c'est déja un grand point
j'ai regardé sur EL84 entre plot 1 et plot 2 li y a quelque chose comme 0.5homs ( sur les picots de la lampe ) d'accord pour relier la borne 1 e 2 sur ELB4
si vous le voulez demain je passe a un autre
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 00:43 sta |
|
0,5 ohms ou 0 c'est pareil dans votre cas. Pour lire vraiment une résistance de 0,5 ohms, il faut avoir un appareil de qualité, point zéro bien étalonné, et la résistance des cordons de mesure? et la résistance de contact avec les pointes de touches (ceçi dit pour vous apprendre quelque chose). Pitié, plus d'explications de schéma par texte; quand vous dîtes, par exemple, fil allant sur le transfo d'alimention , ou autre chose de ce genre, comprenez que celà ne veut rien dire: sur quelle cosse du transfo,? point milieu de l'enroulement H.T. ou autre. Je croyais qu'il était convenu que nous fonctionions maintenant par croquis. " La radio mais c'est très simple" ( c'est le titre d'un ouvrage extraordinaire) mais la radio c'est aussi quelque chose de très précis. Pour le 1er condo identifié, vous pouvez descendre à 15000, 12000pf, selon vos disponibilités, mais toujours isolé 400v pour celui-çi. ATTENTION: s'il n'y a rien d'autre sur les plots 1 et 2 de la EL84: CE N'EST PAS NORMAL! Restons sur ce point avant de passer au 2ème condo à identifier. OK?
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 01:00 sta |
|
Pour Lafraiche. Si! La UCH81 est la changeuse de fréquence appelée aussi mélangeuse.
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 17:41 sta |
|
Bonjour jean-Marc. Je ne sais plus trop qui attend l'autre. S'il n'y a rien d'autre que la résistance JVR (4700 Ohms) sur la cosse 1 de la EL84 (relier 1 et 2) , C'EST POSSIBLE: j'avais oublié que la broche 2 était reliée à la 3 à l'intérieur de l'ampoule, donc je pense qu'il y a sur la broche 3 ce que je craignais manquant. Vous pouvez passer au 2ème condo que vous souhaitez identifier, par un beau croquis vérifié 3 fois.
|
|
| Sujet : plan sonolor Nouveau | De f1ftp Le 15-11-2008 à 17:51 sta |
|
la broche 2 était reliée à la 3 à l'intérieur de l'ampoule,
A force d'expliquer tu t'emmèle les pinceaux
Broche 2=G1 Broche 3=cathode quelque fois relié à la broche 1 dans certains tubes EL84
Philippe
| |
|
| Sujet : plan sonolor Nouveau | De Pierrot du 82 Le 15-11-2008 à 18:04 cms |
| |
Et quand la broche 2 est reliée à la 3, on jette la lampe : court-circuit interne...
| |
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 18:14 sta |
|
Bonjour Philippe. C'est bien parce qu'il y a des variantes dans les EL84 au sujet de la grille d'attaque, que je disais à Jean-Marc de relier les cosses 1 et 2 du support; comme celà on sera tranquille quelle que soit son modèle d'EL 84.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 18:18 sta |
|
bonsoir totolagalène
j'ai cet aprés midi soudé 5 condo qui étaient déja repérés et qui etaient en attente
j'ai vu et revu cette embase de lampe qui nous génait et j'y voyait toujours la meme chose
je n'osais donc plus revenir a la charge d'autant que je comprends trés bien que cela est lassant a la fin
par contre comme vous aviez identifié le 25nf je l'ai remplacé
j'ai démonte un autre qui était plein de goudron j'ai reussi en cassant le verre a y voir 47000
il en restait donc 2 a faire Alain m'avait fourni un listing des condos et il ne peut y avoir de manquant que du 10000 ou du 5000pf
comme pour l'un j'etait a peu prés sur d'y voir 10000 je l'ai remplacé
reste donc le dernier il ne comporte que 4 chiffre et moi j'y voyait 2000 ( seul le 2 posait pb ) je l'ai remplacé par un 5000pf
le pb maintenant est que le seul magasin d'electronique de Dunkerque n'a plus de condo de 47000pf et qu 'il faut que j'attends ( mon épouse est partie en course a Calais on verra bien ) je vous tiens au courant j(espére avoir bien fait
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 18:20 sta |
|
Quel farceur ce "Pierrot du 82"!
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 18:28 sta |
|
Bonjour Jean-Marc. Pour le condo de 47000pf, vous pouvez mettre 2 de 25000 ou 33000 en parallèle ou 2 de 100000pf (0,1mf = 100nf) en série. J'attends la suite.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 18:31 sta |
|
bonsoir
ok par contre je ne pourrais aller en chercher que mardi matin ce sera le dernier a changer on verra bien il faur croiser les doigts
merci et a bientot
jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 18:52 sta |
|
Si je savais où est ce condo; on pourrait peut-être ne pas s'en occuper pour l'instant, et passer aux choses sérieuses. On est à 2 doigts d'essayer le poste! Quel suspens!
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 19:42 sta |
|
bonsoir
c'est un condensateur qui est relié directement sur le transfo ( et mon épouse n'en a pas trouvé je vais donc opter pour votre solution mais il faut attendre mardi
Cordialement jean marc
| |
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 19:48 sta |
|
bon comme on ne voit rien
| |
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 22:07 sta |
|
Hourra! Beau dessin bien net mais incomplet, toutefois il me suffit pour dire qu'on peut essayer le poste suivant la marche à suivre que je vous indiquerai. Etes vous prêt ou préférez vous attendre demain après midi?
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 15-11-2008 à 22:07 sta |
|
Hourra! Beau dessin bien net mais incomplet, toutefois il me suffit pour dire qu'on peut essayer le poste suivant la marche à suivre que je vous indiquerai. Etes vous prêt ou préférez vous attendre demain après midi?
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 23:05 sta |
|
bonsoir
trop tard pour ce soir désolé !
demain si vous voulez ( si ce n'est pas trop compliqué sinon mardi matin je vais chercher les condos et mardi debut am je suis pret )
a bientot
jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 15-11-2008 à 23:22 sta |
|
re bonsoir
désolé mais demain j'ai de la famille ( j'avais oublié ) et lundi nous ne sommes pas la
a mardi donc et j'espére que ce sera le bon coup
bon dimanche jean marc
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 16-11-2008 à 09:53 sta |
|
bonjour
une derniére question avant d'aller chercher les condos ( mardi )
100000 + 100000 en série ok
mais pourquoi 25000 + 33000 en paralléle pourquoi pas 22000+ 25000 ?
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De Jacques (webmestre) Le 16-11-2008 à 11:24 sta |
|
Parce que 25000 n'est plus une valeur normalisée, tout comme 33000 devient obsolète, ne reste dans les séries que les bases 10, 22, 47 généralement. Moins vrai en chimiques où l'on trouve encore assez facilement de la base 33.
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 16-11-2008 à 19:24 sta |
|
Bonjour Jean-Marc. 1er) 2 Condos en parallèle: La valeur de la capacité résultante est la somme de la valeur de chacun d'eux (qui peuvent être différents). La tension d'isolement résultante est la même valeur que celle d'un seul (si leur tension d'isolement est différente, c'est la plus faible des deux qui compte). 2ème) 2 Condos en série: La valeur de la capacité résultante est celle d'un condo divisée par 2 (s'ils sont identiques car si leur capacité est différente c'est plus compliqué et je vous fais gràce de la formule). La tension d'isolement est la somme de chacun d'eux. On peut ainsi disposer de plusieurs possibilités lorsqu'on n'a pas un condo idoine. Pour les résistances on peut aussi faire de multiples combinaisons entre les ohms et les watts qu'elles doivent dissiper, mais c'est "l'inverse " des condos. Dans le cas de votre condo de 47000pf vous pouvez aller jusqu'a 100000 mais pas en dessous de 47000: dans les postes anciens, les condos de 47000pf ne sont pas placés à des endroits ou leur valeur est critique (c'est plutôt un mini), c'est même très souvent mieux de mettre plus. Toujours respecter la valeur d'isolement nécessaire à leur emplacement.
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 16-11-2008 à 23:01 sta |
|
bonsoir
merci de vos réponses
l'explication est claire moi tout seul j'aurais essayer de m'approcher au plus prés de la valeur en ayant peur de la dépasser
mardi matin je vais chercher les condos ( je vais voir si ils ont 2 condos a mettre en parralléle avec une tension de 450v ou de 630v selon la disponibilité ) et mardi en début d'aprés midi je les soude
a mardi jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 16-11-2008 à 23:14 sta |
|
Bonsoir. Si je savais où il va... Pas envie d'améliorer le dernier croquis?
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 16-11-2008 à 23:21 sta |
|
Ce condo sur le transfo n'est pas indispensable. Dessoudez lui une patte à laisser en l'air. Ne vous déplacez pas uniquement pour celà. Continuons si vous êtes d'accord. PS: on ne représente pas un condo comme un fil, vous aviez utilisé le bon symbole précédemment
|
|
| Sujet : plan sonolor Nouveau | De jeanmarc Le 17-11-2008 à 18:15 sta |
|
bonsoir totolagalène
je me suis libéré un peu plus tot que prévu en début après midi
je suis donc allé chercher le condo je l'ai soudé et avec beaucoup d'appréhension j'ai allumé le poste
IMPECCABLE !!! toutes les stations fonctionnent il y avait une petit lampe 6v qui était grillée je suis donc retourné la chercher
ensuite j'ai fais les essais avec le tourne disque et lui c'est pareil IMPPECABLE !!
je tiens a remercier les membres du forum qui m'ont donné un coup de main et a vous en particulier qui m'avez épaulé jusqu'au bout
un GRAND MERCI !!!
je reviendrais surement vous ennuyer en début du mois prochain ( j'en ai encore quelques beaux en réserve )
cordialement jean marc
|
|
| Sujet : plan sonolor Nouveau | De totolagalène Le 17-11-2008 à 19:32 sta |
|
Bonsoir Jean-Marc. Mais alors vous vous êtes débrouillé tout seul comme un grand. Vous avez pris un risque en branchant aussitôt le poste! Mais tout est bien qui finit bien. C'est formidable! A la prochaine.
|
|
|
Journaux du site au 22/08/2022 à 10:26
