| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 17:30 sta |
|
bonjour à tous

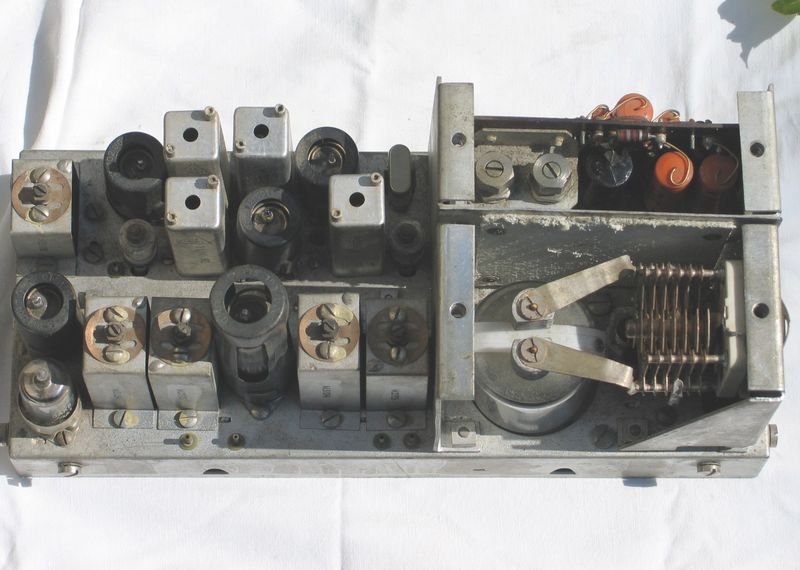

je cherche à identifier cet appareil
ça ressemble à un un émetteur
si oui sur quelle fréquence
seule indication : un quart sur 9745 Khz
merci d'avance pour vos réponses
cordialement
jean
| |
|
| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 17:31 sta |
|
| |
|
| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 17:32 sta |
|
| |
|
| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 17:32 sta |
|
|
|
| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 17:33 sta |
|

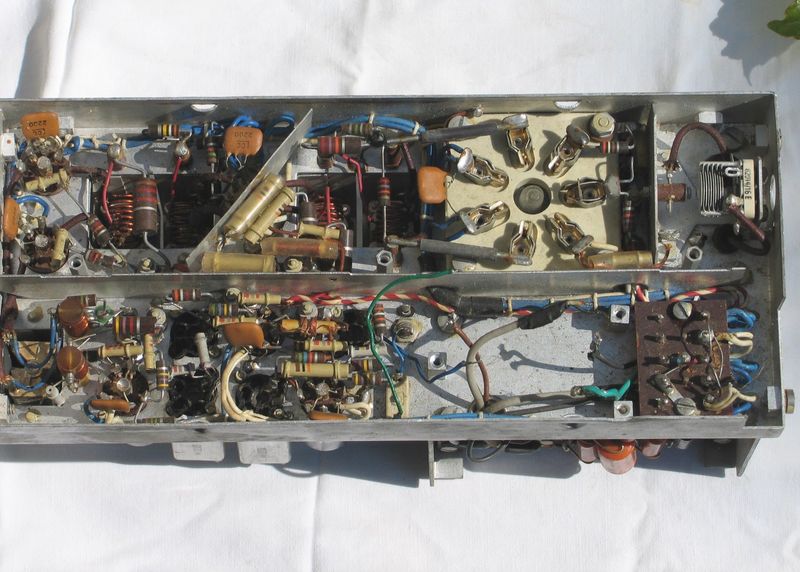

j'ai oublié la dernière photo
cordialement
jean
| |
|
| Sujet : Poste emetteur à identifier Nouveau | De Jean-Michel Le 25-09-2008 à 18:08 sta |
|
Mais c'est en plein dans la bande de radio-diffusion en ondes courtes !
Vous allez pouvoir nous concocter des programmes sur mesure, pour nos vieilles radios qui vont avoir de moins en moins à manger...
Jean-Michel
|
|
| Sujet : Poste emetteur à identifier Nouveau | De F6FKN Le 25-09-2008 à 18:29 sta |
|
A vue d'oeil, la frequence d'emission se trouve entre 50 et 80 Mhz.

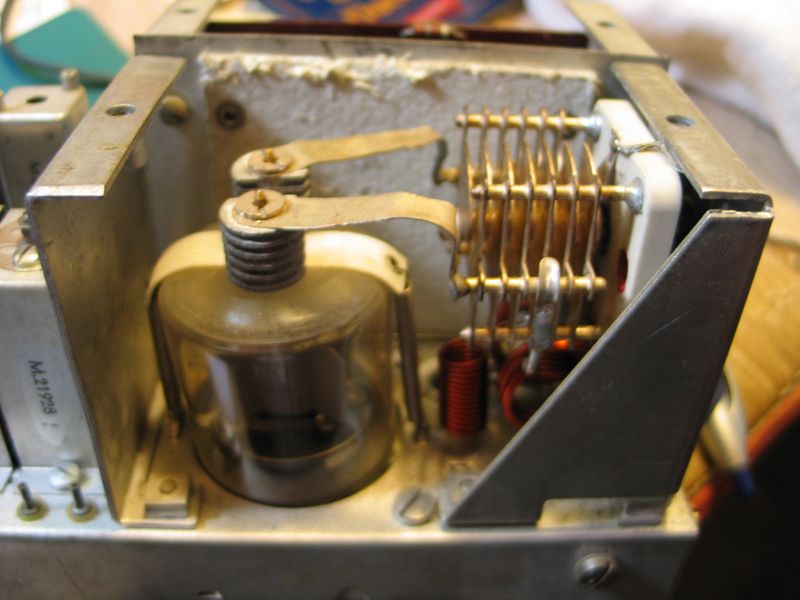

L'ampli de sortie utilise une double tetrode montee en push-pull.
Grossierement, avec le peu de detail pris sur les photos, on peut estimer la puissance de sortie aux alentours de 40W, peut-etre un peu plus.
9745 x 3 x 2 = 58,470 Mhz
9745 x 3 x 3 = 87,705 Mhz.
La verite ne doit pas etre tres loin...
|
|
| Sujet : Poste emetteur à identifier Nouveau | De ON5MJ Le 25-09-2008 à 18:40 sta |
|
Vu la forme du chassis cela me fait penser à du matos aviation. De mémoire il doit y avoir des balises d'approche dans les 75 MHz.
A bord je ne sais pas s'il y avait des transpondeurs dans ces fréquences-là mais pas à ces puissances là.
|
|
| Sujet : Poste emetteur à identifier Nouveau | De YM Le 25-09-2008 à 18:50 sta |
|

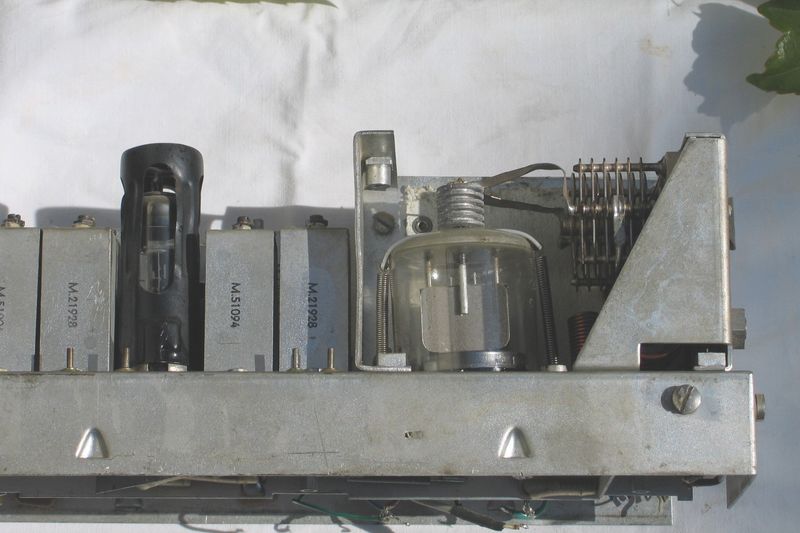

C'est une QQE 03-20 drivée par une QQE 03_12 ou QQE 02-5 (dans le blindage), pas plus de 20W.
C'est bien compact, peut être un émetteur mobile, radiotéléphone ?
Je parie pour de la modulation de fréquence à bande étroite.
Ca a été bidouillé près du quartz
Yves.
|
|
| Sujet : Poste emetteur à identifier Nouveau | De Jacques (webmestre) Le 25-09-2008 à 19:01 sta |
|
Très belle fabrication en tous cas, avec bloqueurs de noyaux en cuivre et même de l'amiante pou les excès de chaleur
|
|
| Sujet : Poste emetteur à identifier Nouveau | De F6FKN Le 25-09-2008 à 19:09 sta |
|
La loupiote de sortie semble bien ventrue pour une QQE03/20.
Mais sans repere connu, il est difficile d'estimer les dimensions.
Je la vois peut-etre plus grosse qu'en realite.
|
|
| Sujet : Poste emetteur à identifier Nouveau | De YM Le 25-09-2008 à 19:53 sta |
|
En tous cas, je prends les connecteurs d'anodes
|
|
| Sujet : Poste emetteur à identifier Nouveau | De duffaut Le 25-09-2008 à 20:24 sta |
|
bonsoir à tous
merci pour les premières réponses
pour info , la lampe finale don je n'ai pas la référence a un diamètre de 45mm
et sa hauteur est de 42mm environ
complément d'information concernant cet appareil :
il est équipé de 7 tubes + 3 transistors
référence des tubes : 2 6AL5 - 2 6AK5 - 1 5654 - 1QQE03/12 + Lampe finale ( référence effacée)
référence des transistors : 3 OC71
j'espère que ce complément d'information vous permettra d'identifier
plus facilement cet appareil
cordialement
jean
|
|
|
