Sujet : Essais des Condensateurs Nouveau De Marcel  Le 26-06-2008 à 13:39 sta

    Les « Capacitor checker » Heathkit IT-11 et IT-28 qui ont exactement le même schéma électrique, permettent de mesurer le courant de fuite des condensateurs sous leur tension maximum ( de 3 V. à 600 V.)
    L’indication se fait par l’ouverture d’un indicateur cathodique.
    Il y a trois types de condensateurs en essai et donc trois valeurs de courant de fuite.

    Ils se nomment : Electrolytic et l’œil s’ouvre si le courant de fuite est < à 2 mA.
    Min. Lytic “ “ < à 15 µA.
    Paper, Mica, etc “ “ < à 2 µA.

    Cela donne une idée des valeurs acceptables lors des essais de condensateurs anciens.

    Marcel.



Sujet : Essais des Condensateurs Nouveau De Pierrot du 82  Le 26-06-2008 à 15:10 cms

C'est un bon appareil, bien qu'il soit en général vendu à un prix prohibitif, par rapport à ce qu'il y a dedans !

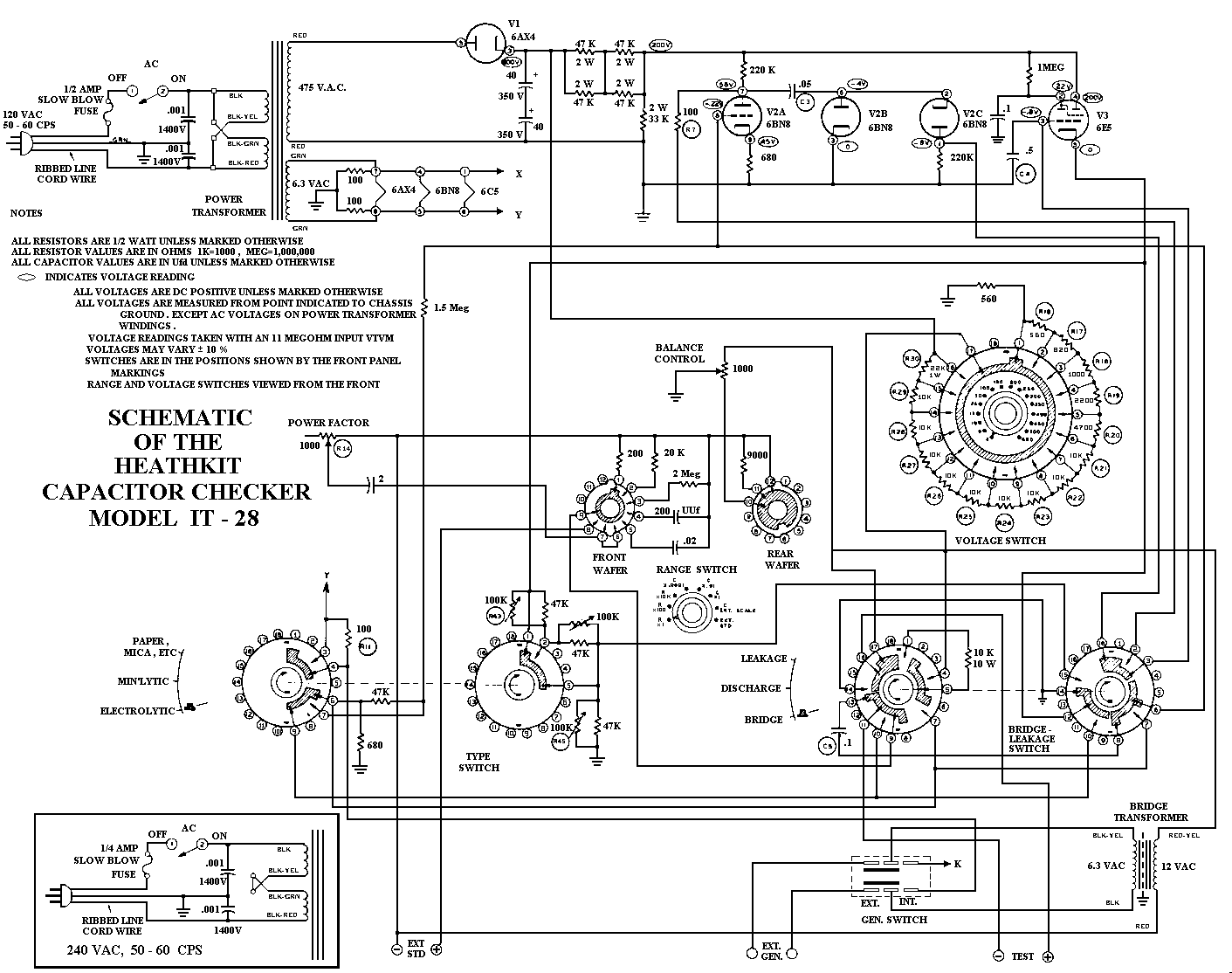

Un conseil aux (heureux) propriétaires : vérifier les capas étalons de 200pF et 20nF, les résistances étalons de  200, 20K et 2 mégohms et les résistances du "voltage switch" qui vieillissent mal et changent de valeur..


 Fichier
.PNG


Sujet : Essais des Condensateurs Nouveau De fabignoli  Le 27-06-2008 à 15:32 sta

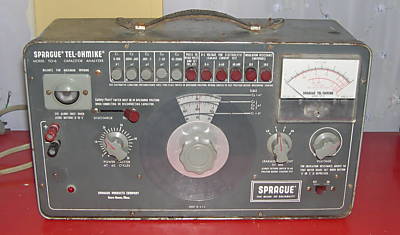

    Oui, bien sympa ce IT-28. Faudra que je m'en paye un un jour, mais celui qui me plait bien aussi c'est le sprague TO-6. Il est vraiment bien foutu et c'est une mine de possibilité.

    Il teste l'isolation jusqu'a 10000 Mohms, possède plusieurs tensions de tests dont une à 30V pour tester les petits condensateurs, mesure le courant de fuite, permet de tester tous les types de condensateurs et possède un galva en plus de l'oeil magique. evidemmetn il est un peu plus compliqué à utiliser mais je trouve que c'est vraiment un des meilleurs dans le genre.


    Cordialement
    Frederic ABIGNOLI
